Kaubamärk: Richge Technology SOLH
SOLH HFY seeria on kompaktne Y-kujuline pöördega haarats, mida juhib ühe kolvi ja pöördhoova mehhanism, otsene alternatiiv SMC MHC2-le. Põhiomadused: kangi pöördemomendi võimendus tugeva kinnitusjõu tagamiseks, suur pöördenurk, õhuke korpus kitsa paigaldusruumi jaoks. Ideaalne ümarate, kumerate ja ebakorrapäraste väikeste komponentide jaoks, mida kasutatakse laialdaselt elektroonikas, riistvaras, plastosade ja kergete montaažijaamades.
1. Jõuülekanne: ühe kolviga surutakse pöördehoova koost, et muuta lineaarne liikumine Y-tüüpi pöördeliikumiseks. Kangi struktuur võimendab väljundmomenti võimsaks kinnituseks.
2. Töörežiimid
-- HFY: kahepoolse toimega (standardne) – kahesuunaline õhu juhtimine avamiseks ja sulgemiseks
-- HFTY: ühekordse toimega normaalselt avatud – õhuvarustusklambrid; vedru avaneb pärast rõhukadu automaatselt
3. Pöördenurk: Max avatud +30°, ülesulgemine -10°, kogu efektiivne pöördenurk ca. 40°, tagab piisava avanemisruumi osade korjamiseks.
4. Ehitus: kõva anodeeritud alumiiniumist korpus, ülitugevad lõuad, sisseehitatud magnetrõngas. Kolm kinnituspinda (alumine / külg / taga). Integreeritud reguleeritavad drosselklapid sõltumatuks kiiruse reguleerimiseks.
5. Positsioneerimise täpsus: korduva positsioneerimise täpsus ±0,02 mm, stabiilne kerge täppiskorjamise jaoks.

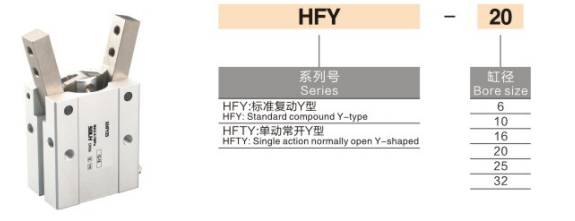

1. Mudeli näide: HFY20-M9BW
|
Segment |
Kood |
Definitsioon |
| HFY / HFTY |
Seeria kood HF |
Y = kahekordse toimega Y-kiigehaardehaarats HFTY = ühetoimeline, tavaliselt avatud |
|
20 |
Ava suurus (mm) |
6,10,16,20,25,32 |
| -M9B |
Magnetlüliti |
M9B (NPN) / M9N (PNP) W=1m kaabel; L = 3 m kaabel |
| Kohandatud järelliide |
Valikuline versiooniuuendus |
-X Laiendatud lõualuu -J Tolmukindel kate |
2. Standardtellimuse viide
HFY25-M9BW ava 25, kahetoimeline, varustatud M9BW magnetlülitiga (1 m kaabel).
|
Parameetri üksus |
Standardne spetsifikatsioon |
| Lõua konfiguratsioon |
2 lõuga, Y-tüüpi pöördega pöördeliigutus |
| Töörežiim |
HFY topeltnäitleja; HFTY ühe näitlejaga NO |
| Töörõhk |
HFY: 0,15 ~ 0,7 MPa HFTY: 0,25–0,7 MPa (optimaalne: 0,5 MPa) |
| Tõestusrõhk |
1,0 MPa |
| Ümbritsev temperatuur |
-20 ~ +70 ℃ (torustikus pole jäätumist) |
| Korda positsiooni täpsust |
±0,02 mm |
| Maksimaalne töösagedus |
180 tsüklit minutis |
| Õhusadama niit |
Puur 6: M3 × 0,5 Puur 10~32: M5 × 0,8 |
| Määrimine |
Õlivaba, lõuad eeltäidetud kauakestva määrdega |
| Lüliti paigaldamine |
Kahepoolsed ümmargused sooned, ühilduvad CMSH / DS1-G-ga |
| Paigaldusvalikud |
Alumine, külgmine ja tagumine kolmepinnaline kinnitus |
|
Ava (mm) |
Mudel |
Pöördenurk avatud/sulgemine |
Kinnitusmoment (N・cm) |
Lõua maksimaalne pikendus (mm) |
Netokaal (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY 20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY 25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ Oluline märkus: kinnitusmoment väheneb, kui lõualuu pikenduspikkus suureneb. Koormuse arvutamisel tuleb reserveerida ohutustegur ≥1,5.
✅ Eelista HFY-d, kui:
-- Toorikud on ümmargused, kaarekujulised või ebakorrapärased miniatuursed komponendid (elektroonilised klemmid, väikesed plastkorpused)
-- Nõuab suhteliselt suurt avanemisnurka (~40°) piiratud paigaldusümbrises
-- Piiratud kõrguse/laiusega seadmete paigutus; Y-kiikkonstruktsioon säästab rohkem ruumi kui paralleelsed haaratsid
-- Kerge koormus ≤ 5 kg, kõrgsageduslik jalgrattasõit, kuluefektiivne ajam
-- Kompaktsete kohandatud tööriistade jaoks on vaja paindlikku kolmepinnalist kinnitust
|

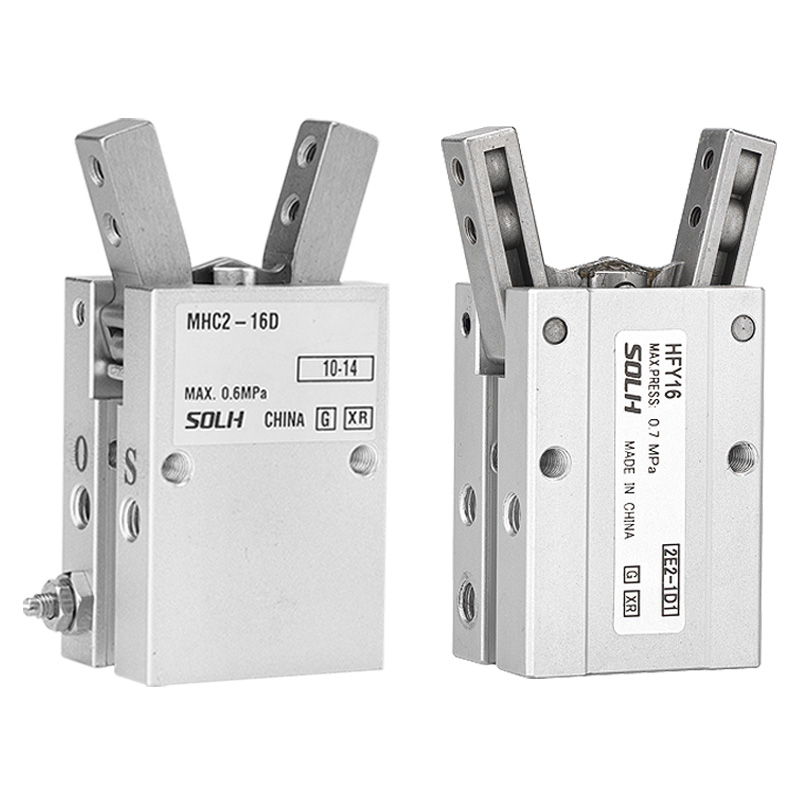

Võrdluspunkt |
HFY seeria |
MHC2 (SMC Original) |
| Edasikandumine |
Üks kolb + pöördhoob |
Nukk + klahv |
| Tegevusversioonid |
Topeltnäitleja / Ühenäitleja EI |
Kahetoimeline / Ühetoimeline NC |
| Kiigevahemik |
+30°/-10° (kokku ~40°) |
+45°/-15° (kokku ~60°) |
| Kinnitusmoment |
10 ~ 350 N・cm |
15 ~ 420 N・cm |
| Puurrada |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Paigalduspinnad |
Kolm külge (alumine/külg/tagumine) |
Kaks külge (alumine/külg) |
| Kulutase |
Kõrge kulutasuvusega kodumaine alternatiiv |
Kõrge impordihind |
| Vahetatavus |
Sarnane paigaldusmõõde, veidi väiksem pöördemoment |
Standardne originaalspetsifikatsioon suurema avanemisnurgaga |
1. Ava valik põhineb tooriku massil ja lõualuu pikendusel
-- Kerge koormus ≤1kg → ø6/10; Keskmine koormus 1~5kg → ø16~32
2. Töörežiimi valik
-- Üldine pidev tootmine → HFY kahetoimeline
-- Vajalik automaatne avamine pärast voolukatkestust → HFTY ühetoimeline NO
3. Paigaldusskeem
-- Eelistatakse vaikimisi põhjakinnitust; külgkinnitus kitsa laiuse jaoks; tagumine kinnitus konveieri ülekandejaamade jaoks
4. Kiiruse reguleerimine
-- Kasutage sisseehitatud reguleeritavaid drosselklappe, et juhtida pöördekiirust ja vältida töödeldava detaili kokkupõrget
5. Positsiooni tagasiside
- Paigaldage CMSH / DS1-G magnetlülitid topeltsoontele, et tuvastada täielikult avatud ja suletud olek
SOLH HFY Y-tüüpi pöördega pneumaatiline haarats kasutab ühe kolvihoova pöördemomendi võimendusstruktuuri, saadaval kahepoolse toimega HFY ja ühetoimelise NO HFTY kujul, kolmele pinnale paigaldus koos sisseehitatud drosselklapi ja magnetilise lüliti piluga, kulutõhus alternatiiv MHC2-le ümmarguste ja ebaregulaarsete väikeste osade automaatsete 3 suure koormusega seadmete jaoks.
