HFZ-seeria lineaarne juhik paralleelne pneumaatiline haarats

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH HFZ seeria on suure jäikusega paralleelne haarats, mis on varustatud integreeritud rulli/kuuli lineaarse juhikuga, mida juhib kahe kolvi ja hammaslati ja hammasratta sünkroonmehhanism. Täielikult vahetatav SMC MHZ2 seeriaga.

     Saadaval kolm töövarianti:

     -- HFZ: kahetoimeline standardtüüp

     -- HFSZ: ühekordse toimega normaalselt suletud (vedruklamber, väljalülituse hoidmine)

     -- HFTZ: ühetoimeline normaalselt avatud (vedruvabastus, väljalülitus avatud) Sobib üldiseks kerge ja keskmise koormuse täppisklambriks, automatiseeritud kokkupanekuks ja roboti lõppefektori rakendusteks.

Põhistruktuur ja tööpõhimõte

  1. Käigukast: topeltkolb + hammaslatt ja hammasratas sünkroonajam. Kaks lõualuu säilitavad täiusliku paralleelse liikumise ilma nihke või läbipaindeta.

  2. Juhtsüsteem: integreeritud rull-/kuuliline lineaarne juhik, mille allosas paiknevad tihvtid, et vältida nihkumist. Suurepärane jäikus, kõrge kordustäpsus ja tugev vastupidavus nihkekoormusele.

  3. Töörežiimid

     -- HFZ Double Acting: õhuvarustus avatud/sulgemiseks, universaalseks pidevaks tootmiseks

     -- HFSZ Single Acting NC: õhuvarustus avab lõuad; vedruklambrid õhu väljalülitamisel (väljalülitatud tooriku hoidmine)

     -- HFTZ ühetoimeline EI: õhuvarustus sulgeb lõuad; vedru avaneb õhu väljalülitamisel (automaatne väljalülitus)

  4. Ehitus: alumiiniumisulamist korpus, roostevabast terasest lõuad, sisseehitatud magnetrõngas. Kahepoolsed magnetlüliti sooned; mitu kinnituspinda: alumine / külg / läbiv auk.

  5. Asendi täpsus: ±0,01 mm (ava 6~25); ±0,02 mm (ava 32-40), stabiilne kõrgsageduslikul tsüklil.

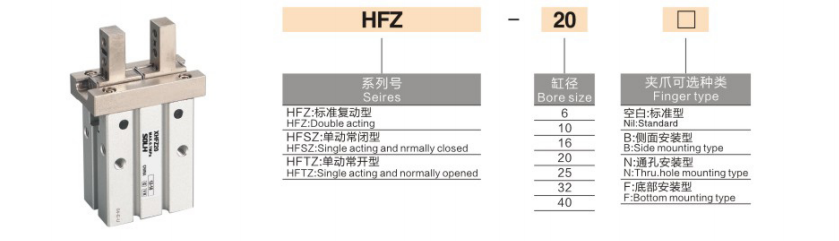

Täielik mudeli kodeerimise reegel

 1. Mudeli näide: HFZ20N-M9BW

 2. Standardtellimuse viide

     HFZ25N-M9BW Puur 25, kahetoimeline, läbi auku kinnitus, M9B magnetlüliti 1m kaabliga.

Universaalsed põhilised tehnilised andmed

Löögi- ja kinnitusjõu võrdlustabel (0,5 MPa, standardsed lõuad)

⚠️ Oluline märkus: efektiivne kinnitusjõud väheneb, kui lõualuu pikenduspikkus L suureneb. Koormuse kontrollimine ohutusteguriga ≥1,5 on kohustuslik.

Eelistatud rakenduse stsenaariumid

  ✅ Valige HFZ-seeria, kui:

     -- Vajab SMC MHZ2 otsest asendamist; nõuavad ühetoimelist väljalülitamise hoidmise/vabastamise funktsiooni

     -- Kerge ja keskmise koormuse täppis-paralleelkinnitus: 3C elektroonika, täppisriistvara, survevalu, pakkimisseadmed

     -- Roboti otsaefektori ja täppismontaaži jaamade jaoks on vajalik suur jäikus ja nihkekoormuse takistus

     -- Paindlik mitmesuunaline paigaldus: läbiv auk / külg / alumine paigaldus kompaktse integreeritud mehhanismi jaoks

Peamised valikujuhised

   1. Valige ava suurus vastavalt tooriku kaalule ja kinnitusrežiimile (välimine / sisemine haardumine), tagage kinnitusjõud ≥1,5 korda tegelikust koormusest

   2.Töörežiimi valik

     -- Toite väljalülitamine pidev kinnitus → HFSZ tavaliselt suletud

     -- Toite väljalülitamise automaatne vabastamine → HFTZ tavaliselt avatud

     -- Pidev masstootmine ilma turvavedru nõudmiseta → HFZ kahetoimeline

  3. Paigaldusvalik: standardne kruviava (tühi) / läbiv auk (N) / külgkinnitus (B) platvormi või kronsteini sobitamiseks

  4. Asendi tuvastamine: Varustage -M9□ magnetlülitid, kahepoolsed pesad toetavad 2 lülitit avatud ja suletud signaali tagasiside jaoks

  5. Nihkekoormuse juhtimine: piirake lõua pikenduspikkust L, vältige lineaarjuhiku lubatud paindemomendi ületamist

Ühe lause kokkuvõte

     SOLH HFZ lineaarse juhikuga paralleelne pneumaatiline haarats kasutab rull-/kuulijuhikut ja hammaslatt-sünkroonajamit, saadaval kahekordse toimega HFZ, ühetoimelise NC HFSZ ja NO HFTZ variantidena koos mitme kinnitusvõimalusega ja ±0,01 mm suure täpsusega, otse vahetatav MHZ2-ga, ideaalne suure jäikusega roboti- ja automaatikalahendus, CEO-lampide täpsus3. kokkupanek.
