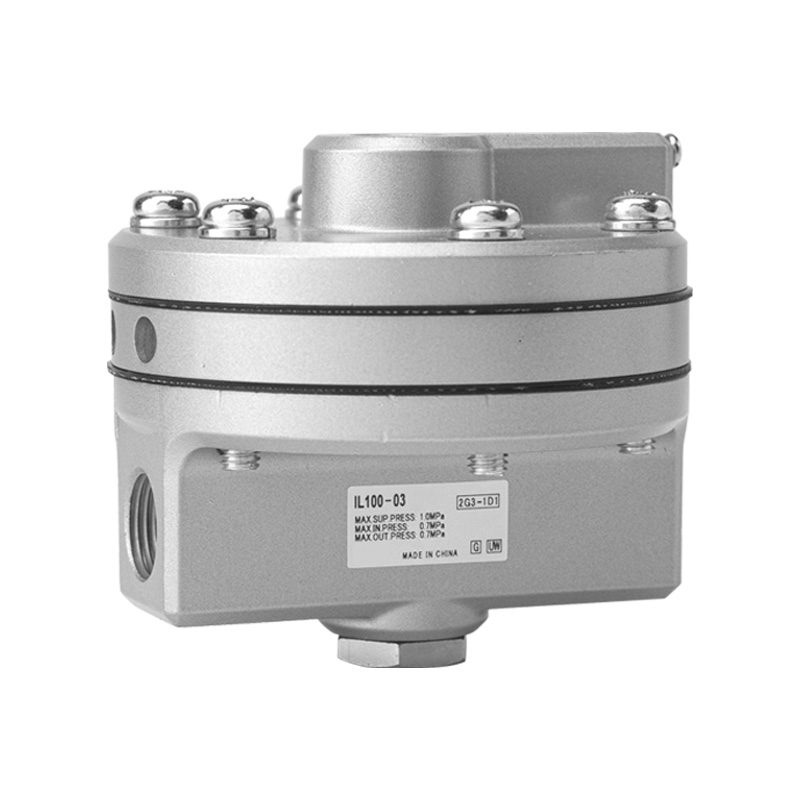

IL100 seeria 1:1 täppisvõimendi relee (pneumaatiline võimendi)

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine

     IL100 seeria on 1:1 täppisvõimendi relee, mis on täielikult vahetatav SMC originaalmudelitega, mida tuntakse ka pneumaatilise signaali võimendi või helitugevuse võimendina. Selle põhifunktsioon on teisendada madala vooluhulga juhtsignaalid võrdse rõhuga suure vooluhulga õhuväljundiks. See lahendab tõhusalt aeglase reageerimise probleemid, mis on põhjustatud torustiku pikkadest töökäikudest ja suuremahulistest pneumaatilistest täiturmehhanismidest, omades silmapaistvat täpsust, ülisuurt vooluvõimsust ja ülikiire reageerimiskiirust.

 Põhifunktsioon ja tööpõhimõte

  1. Põhimõiste

       Pneumaatiline signaali- ja helitugevusvõimendi täpse 1:1 rõhujälgimisega (väljundrõhk on rangelt võrdne sisendsignaali rõhuga).

  2. Operatsiooniloogika

     --SIG (Signaaliport): võtab vastu madala vooluhulga juhtimisrõhu väljundit positsioneeridelt või rõhuregulaatoritelt

     --SUP (toiteport): ühendage peamise suruõhuvarustusega, maksimaalne toiterõhk 1,0 MPa

     --OUT (väljundport): edastab suure vooluhulga õhku identse rõhuga suurte täiturmehhanismide käitamiseks

     --EXH (väljalaskeava): eemaldab kiiresti jääkõhu, kui juhtsignaali rõhk langeb

 3. Põhiväärtus

     Säilitage täpne signaalirõhk, võimendades samal ajal väljundvoolu, kiirendades drastiliselt täiturmehhanismi liikumist.

Põhifunktsioonid

   1. Ultra-High Flow & Instant Response

     -- Maksimaalne vooluvõimsus: 6000 l/min (ANR) 0,7 MPa toiterõhu all

     -- Voolutegur Cv = 1,1

     -- Ideaalne pikamaa torustike, suurte avadega silindrite ja suurte diafragma ajamite jaoks

   2. Suure täpsusega 1:1 rõhu jälgimine

     -- Lineaarsuse viga ±1% täisskaala piires

     -- Hüsterees ≤ 1% täisskaala

     -- Täpne rõhu replikatsioon null rõhulangusega ja ilma pikaajalise triivita

   3. Mitme pordi lõime valikud

     --Pordi suurused: 02 (Rc1/4), 03 (Rc3/8)

     --Standardkeere: Rc; valikuline NPT (liide N), paralleelkeere G (liide F)

     - Neli spetsiaalset porti: SIG-signaal, SUP-toide, OUT-väljund, EXH-väljalaske

   4. Lai temperatuur ja spetsiaalsed kohandatud versioonid

     --Standardmudel: -5 ~ +60 ℃

     - Madala temperatuuriga L versioon: -30 ~ +60 ℃

     -- Kõrge temperatuuriga T versioon: -5 ~ +100 ℃

     -- Vasevaba S versioon: ühildub pooljuhtide tootmise ja kõrge puhtusastmega inertgaasiga

   5. Vastupidav kompaktne struktuur

     --Põhikorpus: hõbedase korrosioonivastase värvikattega alumiiniumsulam

     --Netokaal: 0,56 kg

     - Kaks kinnitusviisi: otsene keermestatud paigaldus; valikuline metallist kinnitusklamber (liide B)

Täielik tehniliste kirjelduste tabel

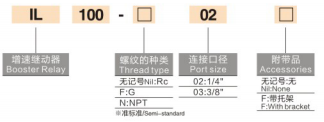

Mudelikoodi selgitus (IL100-□-□-□-□)

   Näide: IL100-02-N-L-B

     --IL100: baasseeria kood

     --02/03: pordi suurus (1/4" / 3/8")

     -- Keerme järelliide: N=NPT niit; sufiks puudub=Rc; F=G niit

     --Eriversiooni järelliide: L=madal temp; T = kõrge temp; S = vasevaba

     --B: Varustatud kinnitusklambriga (ilma järelliideta = ilma kronsteinita)

   Levinud standardmudelid

     --IL100-02: Rc1/4 port, standardtemperatuur, ilma klambrita

     --IL100-03-B: Rc3/8 port, standardtemperatuur, koos kinnitusklambriga

     --IL100-N03-L: NPT 3/8 keermega, madalale temperatuurile vastupidav variant

Tüüpilised rakendusestsenaariumid

     -- Protsessi juhtventiilid: pneumaatilised reguleerimisventiilid ja membraani täiturmehhanismid, mis on ühendatud positsioneeridega, et kiirendada käitamiskiirust

     -- Instrumentide pikamaa õhutorustikud: välistab saatjate ja täiturmehhanismide vahelisest pikast torustikust põhjustatud aeglase reaktsiooni

     --Suuremahulised pneumaatilised silindrid: suure koormusega tõste-, kinnitus- ja suure käiguga mehaanilised ajamid

     -- ülitäpsed positsioneerimisaasad: pneumaatilised süsteemid, mis nõuavad täpset rõhu jälgimist ja kiiret reageerimist

     --Pooljuhtide ja kõrge puhtusastmega gaasiseadmed: vasevaba S-variant puhaste protsessikeskkondade jaoks

Ühe lause kokkuvõte

     Vahetatav võimendirelee SOLH IL100 tagab 1:1 täpse rõhujälgimise, maksimaalselt 6000 l/min suure vooluhulga ja ±1% kõrge lineaarsuse ülikiire reaktsiooniga, mis on spetsiaalselt loodud pikkade torustike ja suuremahuliste pneumaatiliste süsteemide aeglase käivitamise viivituse kõrvaldamiseks.
