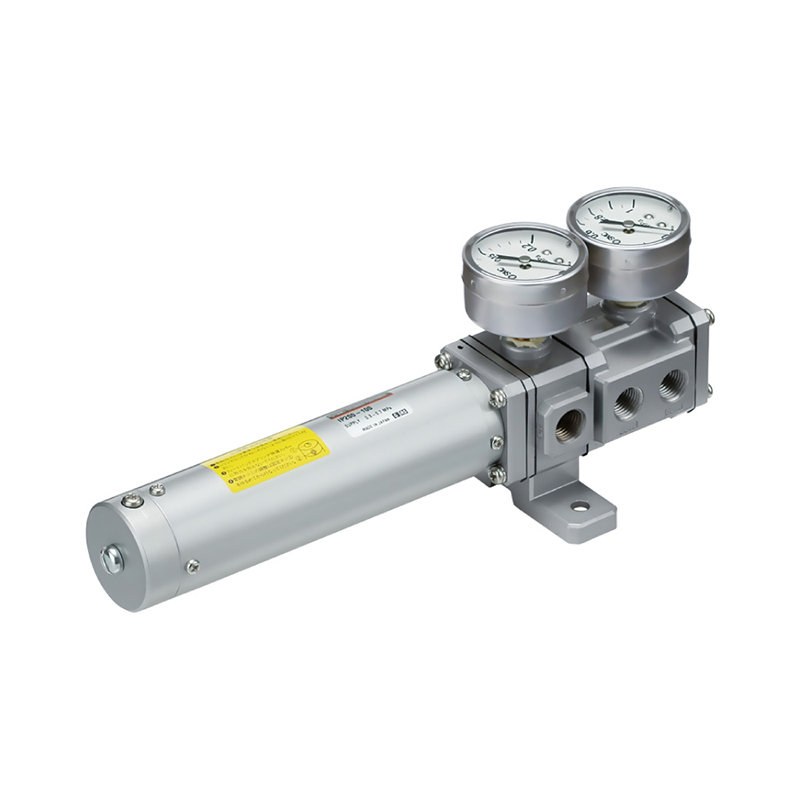

IP200 seeria pneumaatiline pilootservo silindri positsioneerija

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     Richge Technology kaubamärgi SOLH all turule toodud IP200 seeria on pneumaatiline pilootservosilindri positsioneerija. See tagab standardsilindrite ülitäpse proportsionaalse asendi juhtimise, teisendades lineaarselt 0,02–0,1 MPa pneumaatilise juhtsignaali silindri kolvivarda täpseks nihkeks. Täielikult õhuga töötav ilma toiteallikata on see olemuselt ohutu positsioneerimislahendus plahvatusohtlikesse tööstuskeskkondadesse.

Tehnilised põhispetsifikatsioonid

    1. Põhiparameetrid

     - Ühilduvad silindrid: ava ≥ Ø50 mm, käik 25–300 mm (kohandatav 1 mm sammu kohta)

     -- Juhtimispõhimõte: düüsi-klapi servomehhanism, mis põhineb jõu tasakaalu teoorial

     -- Sissepuhkeõhu rõhk (SUP): 0,3 ~ 0,7 MPa

     -- Sisendjuhtsignaal (IN): standardne 0,02–0,1 MPa pneumaatiline signaal

     -- Ümbritsev ja keskmine temperatuur: -5 ℃ ~ +60 ℃ (standardversioon)

     -- Port Thread: Põhiport Rc1/4; manomeetri port Rc1/8

     -- Netokaal: u. 700g (põhineb 100 mm käiguga mudelil)Juhtimise täpsusindeks· Tundlikkus: ≤ 0,5% F.S.

     -- Lineaarsus: ≤ ±2% F.S.

     -- Hüsterees: ≤ 1% F.S.

     -- Korratavus: ≤ ±1% F.S.2.

Jõu tasakaalu tööpõhimõte

     -- Signaali sisend: Pneumaatiline juhtsignaal siseneb porti IN ja surub sisendmembraani.

     -- Servo võimendus: membraani nihkumine muudab vasturõhu reguleerimiseks düüsi vastas olevat kliirensit, ajades sisemist pooli õhuringluse vahetamiseks.

     -- Silindri käivitamine: rõhu all olev õhk väljub OUT1 / OUT2 portide kaudu kahepoolse toimega silindri pikendamiseks või sissetõmbamiseks.

     -- Asendi tagasiside: silindri käigu liikumine tõmbab tagasisidemembraani tagasi läbi ühendusvarda ja tagasisidevedru, et saavutada sisendsignaaliga jõu tasakaal; pool pöördub tagasi neutraalasendisse, et lukustada silinder täpselt sihtasendisse.

Mudelikoodi definitsioon (IP200-XXX-YY)

     -- IP200: baasseeria kood

     -- XXX: nimikäik (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Valikuline järelliide: järelliide puudub: Standardmudel süsinikterasest tagasisidevedruga -T: Varustatud roostevabast terasest tagasisidevedruga -XN: Madala temperatuuriga versioon (-30°C ~ +60°C) -XZ: Kõrge temperatuuriga versioon (-5°C ~ +80°C)

Näide: IP200-200-T → 200 mm käik, roostevabast terasest tagasisidevedru.

Pordi määratlus

     -- SUP: peamine õhuvarustuse sisend (0,3–0,7 MPa)

     -- IN: pneumaatilise juhtsignaali sisend (0,02–0,1 MPa)

     -- OUT1 / OUT2: kaks väljundporti kahepoolse toimega silindri jaoks

     -- EX: väljalaskeava

     -- Mõõtur: spetsiaalne port manomeetri paigaldamiseks

Toote peamised eelised

     -- Suure täpsusega plahvatusohutu pneumaatiline positsioneerimine Elektriliste servosüsteemide võrreldav positsioneerimistäpsus; täielikult õhuga käitatav ilma elektriliste komponentideta, tule- ja plahvatusohtlike töötsoonide jaoks sisemiselt ohutu.

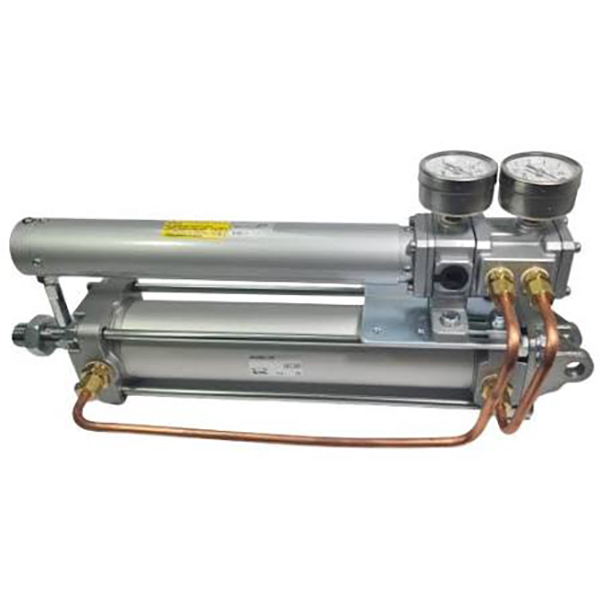

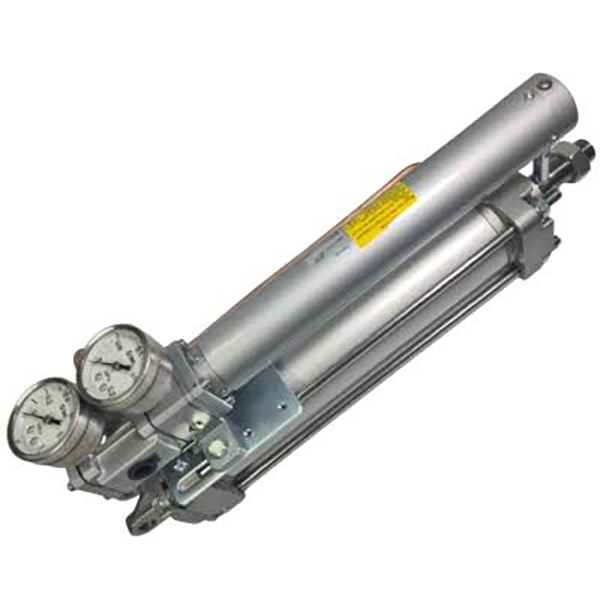

     -- Kompaktne integreeritud kõik-ühes struktuur Integreeritud seadme disain otse standardsilindritele paigaldamiseks, mis lihtsustab kohapealset paigaldamist ja rutiinseid hooldusprotseduure.

     -- Mugav kalibreerimisdisain Sisseehitatud sõltumatu nulli reguleerimise kruvi ja ulatuse reguleerimise kruvi kiireks kohapealseks kalibreerimiseks ilma lisatööriistadeta.

     -- Mitu materjalivalikut korrosioonikindluse jaoks Tagasiside vedru on saadaval süsinikterasest või roostevabast terasest, et kohaneda niiske ja söövitava töökoja keskkonnaga.

     -- Laia temperatuurivahemiku kohandatud versioonid Standardsed, madala ja kõrge temperatuuriga valikulised mudelid, mis vastavad keerukatele muutuva temperatuuriga tööstuslikele tingimustele.

Tüüpilised rakendusestsenaariumid

     -- Täppispositsioneerimisjaamad: lõikamis-, press-liitmis-, katmis- ja automaatsed materjalikäitlusseadmed

     -- Tööstusliku protsessi juhtimine: ventiili avanemise reguleerimine, lindi pinge juhtimine ja võrgu servade korrigeerimise süsteemid

     - Erilised karmid keskkonnad: plahvatus-, tolmu- ja veekindlad seadmed keemiatehastele ja kaevandusmasinatele

     -- Pneumaatiline servo südamik: toimib täispneumaatiliste servo positsioneerimissüsteemide keskse juhtimiskomponendina

Kasutus- ja paigaldusjuhised

     -- Nõue õhuallikale: sissepuhkeõhk peab olema kuiv ja puhas, filtreerimise täpsusega ≤5 μm, et vältida düüside ummistumist ja positsioneerimise tõrkeid.

     -- Kalibreerimise viide: Täielik nulli ja ulatuse reguleerimine standardse toiterõhu 0,5 MPa juures optimaalse lineaarse jõudluse tagamiseks.

     -- Paigaldussuund: toetab paigaldamist mis tahes nurga all; vältige paigalduspaigutust, mis põhjustab kondensvee kogunemist seadme sisemusse.

Ühe lause kokkuvõte

     SOLH IP200 jõutasakaaluotsiku ja klapiga pneumaatiline servoasendiregulaator muudab 0,02–0,1 MPa õhusignaali lineaarselt täpseks silindri nihkeks, millel on kõrge positsioneerimistäpsus, plahvatusohutu ainult õhuga töötamine, nulli/vahemiku reguleeritav kalibreerimine, keemiline proportsioonikindel reguleerimisseade ja mitme temperatuuriga reguleerimisseade. ja täppisautomaatika seadmed.
