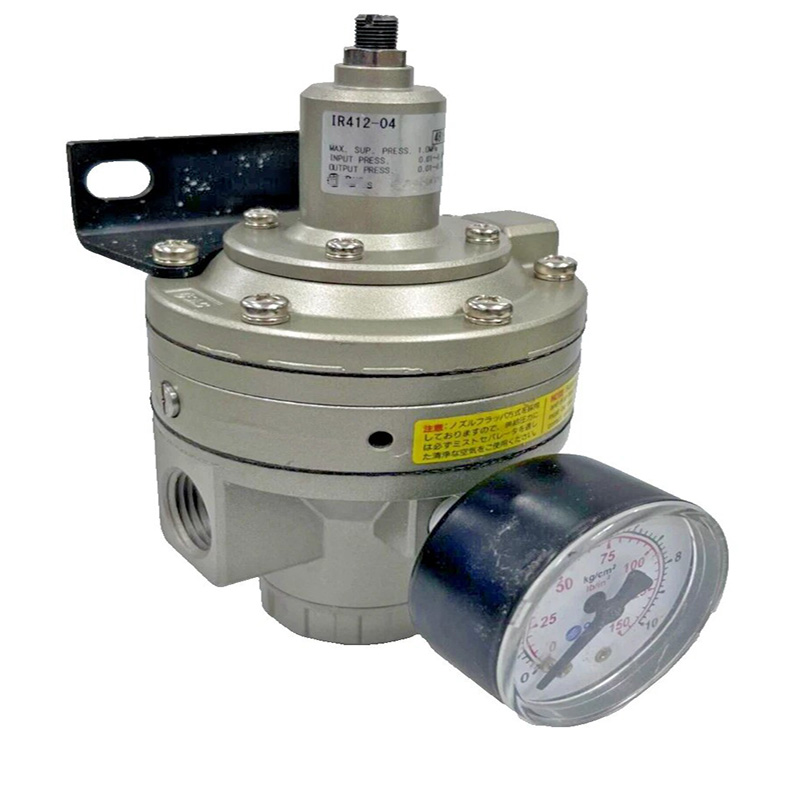

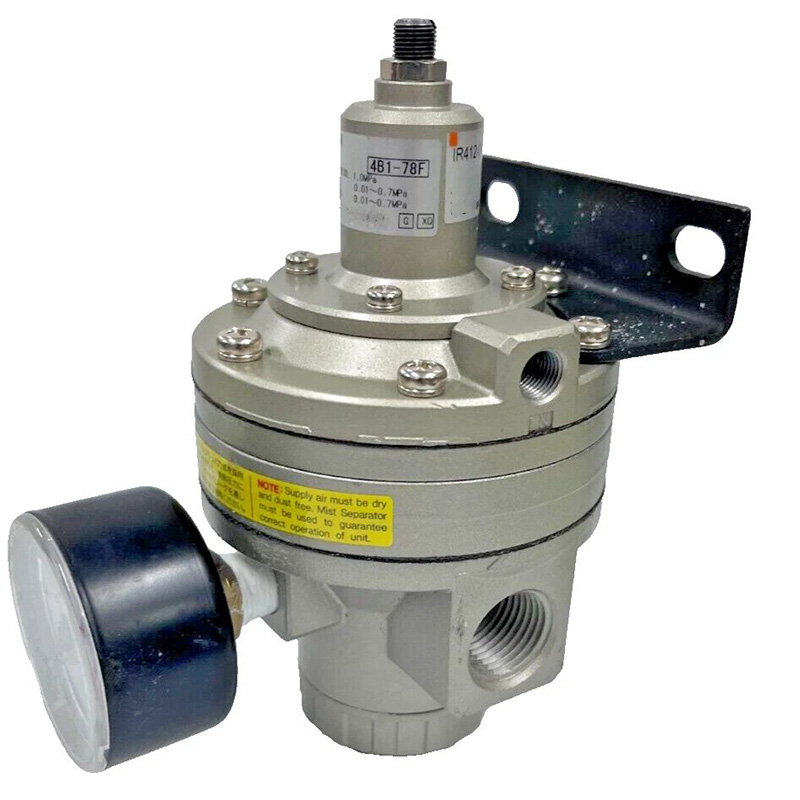

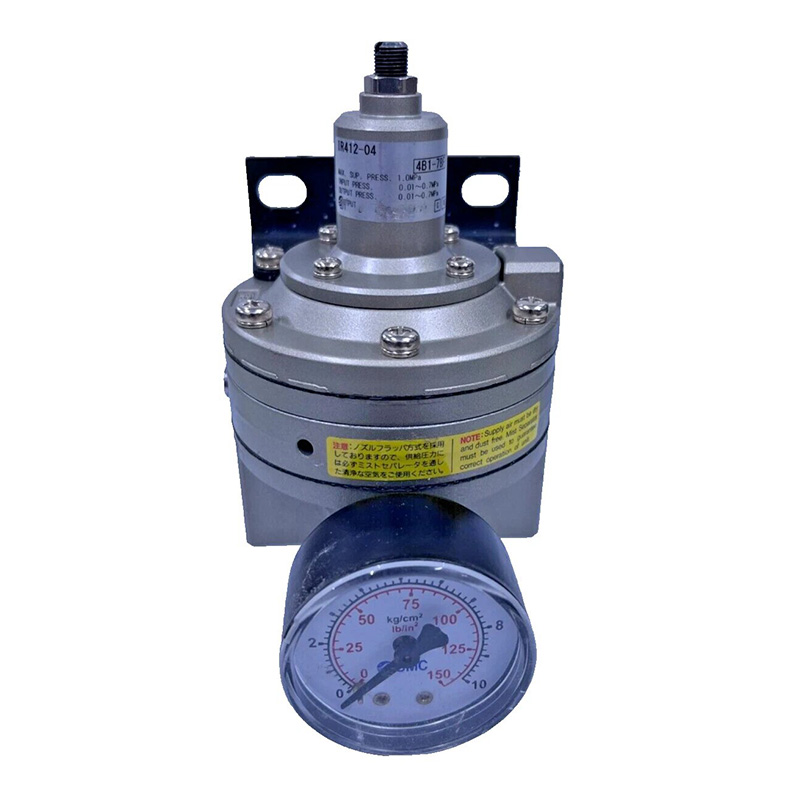

IR412-04-X32 ülitäpne piloodiga juhitav regulaator

Kaubamärk: SOLH, Richge Technology (睿其格科技)

Toote ülevaade

     IR412-04-X32 kuulub IR-seeria suure vooluga pilootjuhitavasse täppisrõhu stabilisaatorisse. See regulaator on mõeldud suure nõudlusega pneumaatilisteks töötingimusteks, mis nõuavad ülistabiilset väljundrõhku ja väikest rõhukõikumist, mille mõõtmed ja jõudlus on täielikult asendatavad SMC originaalse IR412 seeriaga.

1. Tehnilised põhispetsifikatsioonid

      -- Seeria nimi: IR412 suure täpsusega stabiliseeriv regulaator

      -- Tervikmudel: IR412-04-X32

          · 04: Põhipordi keerme Rc 1/2"

          · X32: kohandatud erikonfiguratsioon, sealhulgas tagumine väljalaskesüsteem, suurem tundlikkus ja minimaalne püsiõhukulu

     --Struktuuri tüüp: piloodiga juhitav reljeefse täppisregulaator

     -- Rakendatav keskkond: kuiv ja puhas suruõhk

     --Maksimaalne sisselaske töörõhk: 1,0 MPa

     --Reguleeritav rõhuvahemik: 0,01–0,7 MPa

     --Juhtimise täpsus

        · Tundlikkus: 0,2% täisskaala

        · Korratavus: ±0,5% täisskaala ulatuses

     --Voolu jõudlus: maksimaalne vooluvõimsus, peaaegu kaks korda suurem kui IR201 mudelil

     -- Väljalaskevõimsuse vähendamine: ülerõhu väljalaskevool on 5 korda suurem kui tavalistel täppisregulaatoritel

     – Püsiv õhukulu: ülimadal, alla 1 l/min

     --Töötemperatuur: -5℃ ~ +60℃

     --Netokaal: u. 1,0 kg

     -- Paigaldusvalikud: paneeli või kronsteini kinnitus; esi- või tagaküljele paigaldatav manomeeter

2. Düüsi-klapi piloodi tööpõhimõte

     -- Rõhu seadmise etapp: sisemise vedru kokkusurumiseks ja düüsi läbipääsu sulgemiseks pöörake reguleerimisnuppu; pilootõhk surub põhipooli väljundrõhu reguleerimiseks.

     -- Stabiilne reguleerimise etapp: väljalaskerõhk mõjub membraanile, et tasakaalustada vedru pinget, säilitades konstantse eelseadistatud rõhu.

     --Ülerõhu vabastamise etapp: kui allavoolu rõhk ületab sihtväärtust, tõuseb membraan düüsi avamiseks, juhtrõhk langeb koheselt ja peaventiil vabastab suurel kiirusel üleliigse õhu. Põhieelis: kombineeritud pilootjuhtimine ja reljeefstruktuur tagavad ülikiire reageerimiskiiruse, stabiilse rõhuväljundi ja silmapaistva suure jõudluse.

3. Mudelikoodi täielik selgitus (IR412-04-X32)

     --IR412: suure kaliibriga ülitäpse regulaatori baasi seeria

     --04: Põhipordi spetsifikatsioon Rc 1/2"

     --X32: kohandatud versiooniuuenduse versioon

        · Tagumise väljalaske paigutus (standardversioon kasutab eesmist väljalasketoru)

        · Parem reageerimistundlikkus

        · Madala ühtlase õhukuluga disain

4. Põhitoote eelised

     - Suurepärane juhtimistäpsus 0,2% täisskaala tundlikkusega, täiuslikult sobiv pingekontroll, täpne positsioneerimine ja vedeliku väljastusseadmed.

     --Suur 1/2-tolline port tagab maksimaalse voolu, toetades suure avaga silindreid ja suure tarbimiskuluga pneumaatilisi tootmisliine.

     -- Kohene rõhu korrigeerimine suure mahuga vabastuskanali kaudu, et kõrvaldada väljundrõhu kõikumised kiiresti.

     -- Energiasäästlik disain, mille püsiseisundi õhukulu on alla 1 l/min, et vähendada pikaajalisi kasutuskulusid.

     --Paindlik paigalduspaigutus; manomeetri ja kinnitusklambri saab vastavalt vajadusele monteerida esi- või tagaküljele.

     --X32 kohandatud tagumine heitgaas hoiab ära tolmu ja õliudu saastumise, et säilitada puhas töökeskkond.

5. Tüüpilised rakendusstsenaariumid

     Täppisliimi jaotamise ja tööstuslike katete tootmisliinid Kile-, traadi- ja tekstiilipingekontrolli masinad trüki-, liitiumaku- ja tekstiilitööstusele Kiired silindrite positsioneerimisseadmed, hüdraulilised pneumaatilised pressid ja ülekandeautomaatika Laboratoorsed mõõteriistad ja pikaajalised rõhuhoidmisahelad Pooljuhid, elektroonikakomplektid ja puhastusruumid

Mudeli jõudluse võrdlus: IR412 VS IR201 VS ARJ310

Ühe lause kokkuvõte

     IR412-04-X32 on SMC-ga ühilduv suure kaliibriga piloot-täppisregulaator, millel on X32 kohandatud tagumine väljalasketoru ja ülimadal õhukulu, mis on parim rõhureguleerimislahendus suure voolu täppisdoseerimis-, pingereguleerimis- ja positsioneerimisautomaatikasüsteemides.
