MAL-seeria alumiiniumsulamist minisilinder | Kerge ökonoomne pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

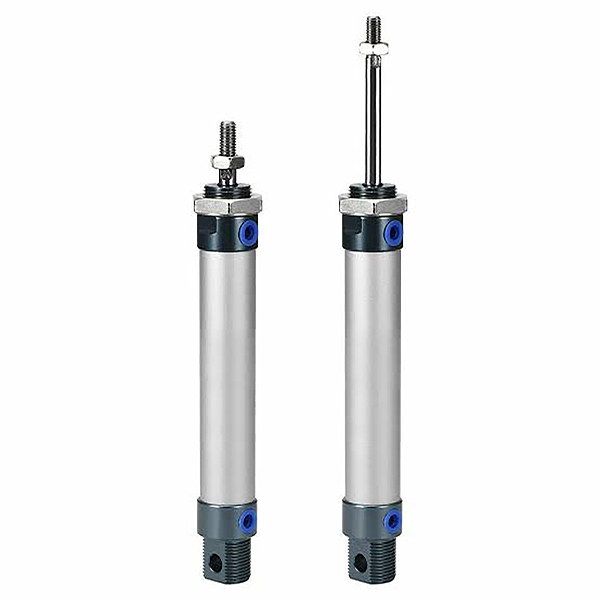

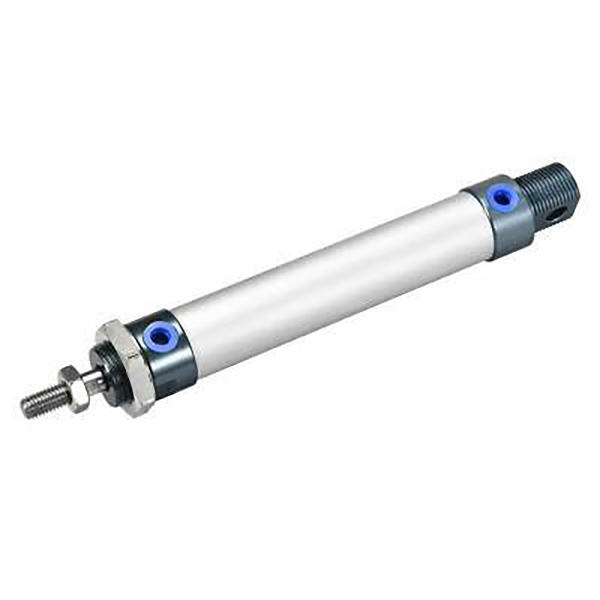

     SOLH MAL seeria on kerge ja ökonoomne alumiiniumsulamist mini-pneumaatiline silinder, mis on turul laialdaselt tunnustatud kui kuluefektiivne minisilindri lahendus. Anodeeritud alumiiniumsulamist silindritoru ja roostevabast terasest kolvivarras on ülikerge, kompaktne struktuur ja odav. Tugeva ühilduvusega MA ja CM2 seeriatega sobib see ideaalselt väikese koormusega, eelarvetundlikele automatiseeritud seadmetele elektroonikas, pakendamises, kergetööstuses ja kuivades vähetolmuvates töötingimustes.

  1.1 Universaalne standard ja kõrge vahetatavus

     Toodetud vastavalt kodumaistele universaalsetele tööstusstandarditele ühtsete paigaldusmõõtmete ja liidese spetsifikatsioonidega. See saavutab suurepärase konstruktsiooni ja mõõtmete vahetatavuse tavaliste MA- ja CM2-seeria silindritega, toetades ilma modifikatsioonita asendamist, seadmete renoveerimist ja partiide standardset kokkupanekut.

  1.2 Kerge materjali struktuur

     Valmistatud esmaklassilise anodeeritud alumiiniumsulamist silindritoru ja alumiiniumsulamist otsakatetega, mis on sobitatud roostevabast terasest kolvivarrega. Võrreldes tavaliste MA-seeria silindritega on MAL-seeria kaal 15% kergem ja kogupikkus umbes 10 mm lühem. See tagab suurepärase teisaldatavuse ja kompaktse paigaldusjõudluse, kontrollides samal ajal tõhusalt kulusid.

  1.3 Stabiilne keerme lukustusstruktuur

     Kahe otsaga katte keermelukustustehnoloogia kasutamine tiheda ja stabiilse koostestruktuuriga. Voolujooneline ümmargune sirge välimus tagab lihtsa üldise struktuuri ja mugava igapäevase lahtivõtmise, hoolduse ja silumise, vähendades oluliselt kergete automatiseeritud tootmisliinide hilisemaid kasutus- ja hoolduskulusid.

  1.4 Mitmekesised liikumis- ja funktsionaalsed derivaadid

     • MAL topeltnäitleja: Kahe otsaga õhu sisselaskeava edasi-tagasi liikumine, kõige universaalsem standardtüüp tavalise kerge koormusega lineaarautomaatika jaoks.

     • MSAL ühe osatäitja (tõuke välja): Vedru väljatõukekonstruktsioon, automaatne varda pikendamine pärast voolukatkestust ohutuslähtestusmehhanismide jaoks.

     • MTAL ühe osatäitja (tagasitõmbamine): vedrutagastuskonstruktsioon, varda automaatne tagasitõmbamine pärast voolukatkestust kaitsva positsioneerimise stsenaariumide jaoks.

     • MALD Double Rod: Kahe otsaga väljundkolvivarras, mis tagab sünkroonse töö ja kahekordse efektiivse käigu täpse sünkroonse ülekande jaoks.

     • MALJ Reguleeritav käik: Kahetoimeline reguleeritava käiguga disain, mis toetab täpset positsioneerimist ja paindlikku käigu kalibreerimist erinevate töövajaduste jaoks.

  1.5 Paindlik puhver ja vastupidav tihendussüsteem

     Standardvarustuses kvaliteetse kummist puhverpadjaga põhiliseks müra vähendamiseks ja löögi neeldumiseks; valikuline täiendatud õhupuhver (C-kood) vähendab tõhusalt vibratsiooni ja müra kiirel tsüklilisel tööl. Silindril on madala hõõrdumisega kahesuunaline komposiittihend koos sisseehitatud õlihoiusoonega ning sellel on ülimadal käivitusrõhk ja stabiilne õlivaba töö, mille kasutusiga on kuni 5 miljonit tsüklit.

  1.6 Valikuline magnetilise induktsiooni konfiguratsioon

     MAL-seeria toetab valikulist sisseehitatud magnetrõngast (S-kood), mis ühildub ideaalselt CS1-G ja SMC M9B seeria magnetlülititega. See realiseerib reaalajas täpse kolviasendi tuvastamise ja elektrilise signaali ühendamise, täites automaatse tsükli positsioneerimise ja intelligentse järelevalve nõudmised kergete automaatikaseadmete jaoks.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpiline mudeli struktuur: MAL25-100S-CM-FA

 2. Standardtellimuse näited

     • Standardne kahepoolse toimega magnetmudel: MAL32-75S-CM (32 mm ava, 75 mm käik, ümmargune saba, magnetrõngaga)

     • Ühe osatäitja kevadise tagasituleku mudel: MTAL20-50S-U (20 mm ava, 50 mm käik, lame saba, ühekordse toimega lähtestamine)

     • Kahevardaline Double toimiv mudel: MALD25-100S-CA (25 mm ava, 100 mm käik, pöörlev saba, topeltvarda sünkroontöö)

3. Tehnilised põhiparameetrid (standardtüüp)

4. 0,5 MPa teoreetiline tõukejõu ja pinge võrdlustabel (ühe vardaga)

 4.1 Kahepoolse toimega (MAL) jõudlusandmed

  4.2 Ühekordse toimega (MTAL Spring Return) jõudlusandmed

5. Paigaldusvormid ja tuletismudelid

  5.1 Mitmekülgsed universaalsed paigaldusmeetodid

     • CM ümmargune saba: Standardne sirge paigaldus, kõige universaalsem tüüp tavapäraseks fikseeritud lineaarseks väikese koormusega tööks

     • CA Swing Tail: Pööratav sabakonstruktsioon, sobib võnkuvate, ümberpööratavate ja mehaaniliste mehhanismide ühendamiseks

     • U Lame saba: ülikompaktne lame sabakujundus, mis sobib ideaalselt üliõhukese ja kitsa paigaldusruumi paigutuse jaoks

     • FA/FB eesmine/tagumine äärik: Eesmine ja tagumine lame ääriku kinnitus, stabiilne vertikaalne paigaldus kerge koormusega positsioneerimisseadmete jaoks

     • LB jalaklamber: Aksiaalne jala aluse kinnitus, mugav külgmine paigaldus ja paindlik seadmete paigutus

     • SDB topeltkõrvaklamber: Topelthingede struktuur, kohandub paindliku pöörde ja spetsiaalsete hoovastiku töötingimustega

  5.2 Tuletisinstrumentide põhiseeria

     • MAL-i standardne kahekordne toime: Universaalne kerge mudel valikulise magnetrõngaga üldiseks kerge koormuse automatiseerimiseks

     • MSAL/MTAL ühetoimeline: Vedru väljatõuke- / vedrutagastustüübid ohutuse lähtestamise ja kaitsva positsioneerimise stsenaariumide jaoks

     • MALD Double Rod: Kahe otsaga sünkroonne väljundstruktuur, mis kahekordistab tõhusa käigu ja parandab töö stabiilsust

     • MALJ Reguleeritav käik: Kohandatav käigu disain täpse positsioneerimise ja muutuva käiguga töötlemise nõudmiste jaoks

     • MALC reguleeritav padi: täiustatud õhupuhvri struktuur, mis vähendab suure kiirusega lööke ja müra sagedase tsüklilise töö jaoks

6. MAL vs MA valiku võrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Puurava valik: Valige õige ava suurus tegeliku koorma kaalu alusel, jätke üle 50% ohutusvaru. Eelistage MAL-seeriat kergete ja eelarvetundlike automatiseerimisprojektide jaoks.

     2. Löögi valik: tegelik töökäik pluss 10–20 mm ohutusvaru; järgige standardseid käigupiiranguid: kahetoimeline ≤500mm, ühetoimeline ≤150mm.

     3. Funktsionaalne konfiguratsioon: Valige MAL standardse kahepoolse toimega, MTAL ühetoimelise vedrutagastuse jaoks, MALD kahevardalise sünkroontöö jaoks. Valige MALC õhkpadi kiireks tööks (>500 mm/s). Varustage S magnetrõngas + CS1-G/M9B lülitid automaatseks asukoha tuvastamiseks.

Ühe lause kokkuvõte

     SOLH MAL-seeria kerge alumiiniumsulamist minisilindril on ülikerge kompaktne struktuur, ülimalt odav ja mitmekesised funktsionaalsed valikud, mis on kõige kulutõhusam pneumaatiline lahendus väikese koormusega, kuiva keskkonna ja piiratud eelarvega väikeste automatiseeritud seadmete jaoks.
