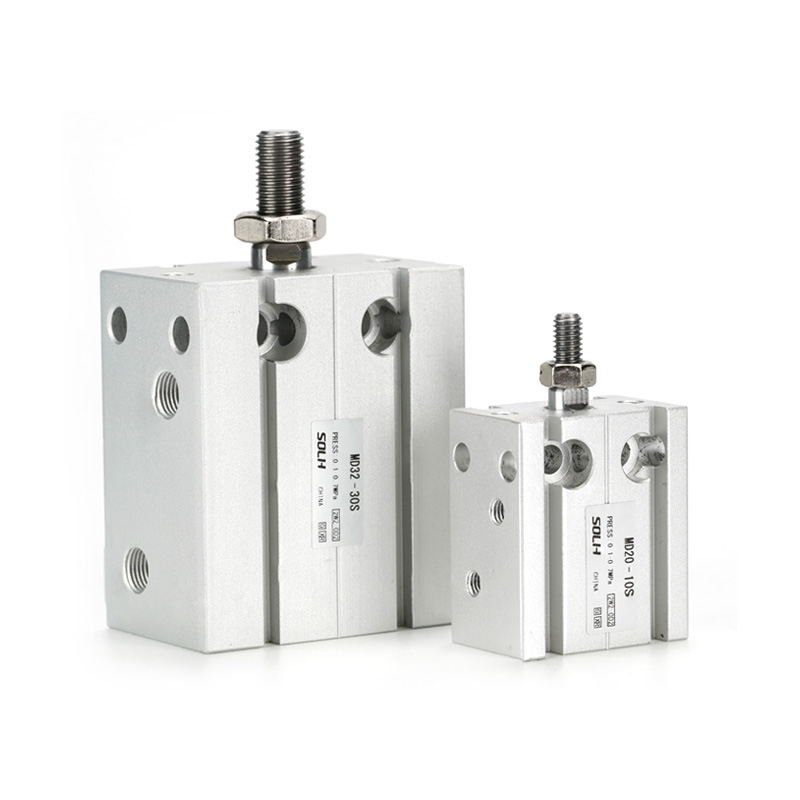

MD-seeria mitmekinnitusega tasuta paigaldusega kompaktne silinder

Kaubamärk:Richge Technology SOLH

Tootesarja ülevaade

     SOLH MD seeria on standardne mitme positsiooniga vaba paigaldusega minisilinder, millel on täisringi kinnitusavad, üliõhuke ploki kuju ja suvalise nurga all paigaldusvõimalus. Mõeldud kitsas, piiratud seadmeruumi, suure tihedusega paigutuse ja väikese koormuse vahelduva väljutamise ja positsioneerimise tööjaamade jaoks.

     5 täielikku alammudelit katavad ühe-/kahevardalise, ühe-/kahetoimelise, fikseeritud/reguleeritava käiguga nõuded:

     -- MD: ühevardaline kahetoimeline (standardne universaalne tüüp)

     -- MSD: ühevardaline ühetoimeline (välja ulatuv vedru)

     -- MTD: ühevardaline ühetoimeline (vedruga sissetõmbumine)

     -- MDD: topeltvarras kahetoimeline (väänemisvastane, ei pöörle)

     -- MDJ: topeltvarras kahepoolse toimega, taga reguleeritava käiguga

Universal Core tehniliste spetsifikatsioonide tabel

Struktuurne disain ja peamised jõudluse eelised

  1. Täielik 6-suunaline mitme asendiga kinnitus

     -- Silindri korpuse esi-, taga-, vasaku-, parema-, üla- ja alaosas jaotatud ühtsed kruviavad; saab kinnitada mis tahes tasapinna ja mis tahes nurga all. Mitu silindrit kõrvuti paralleelne paigutus maksimeerib kapis ruumi ärakasutamist.

  2. Üliõhuke plokkkerge kere

     -- 30% ~ 50% õhem seinapaksus kui tavalised ümmargused silindrid, survevalatud kerge alumiiniumisulamist põhikorpus miniatuurse mehhanismi disaini jaoks.

  3. Isemääriv kolvivarda laager

     -- Integreeritud madala hõõrdumisega isemääriv puks kolvivardal, õlivaba töö, pikk kasutusiga ja stabiilne sujuv liikumine.

  4. Standardsed magnetlüliti kinnitussooned

     -- Spetsiaalsed trapetsikujulised liugusooned silindri korpuse mõlemal küljel; magnetiliste pilliroolülitite lihtne kokkupanek, lahtivõtmine ja asendi nihutamine ilma lisaklambriteta.

  5. Sisseehitatud eesmine kummist puhverpadi

     -- Integreeritud puhver varda otsas neelab löögivibratsiooni, vähendab töömüra ja kaitseb väikseid kinnitusi ja toorikuid.

  6. Laiendatava topeltvarda ja reguleeritava käigu variandid

     -- MDD topeltvarras: tugev väändevastane jõudlus, null pöördläbipaine, stabiilne lineaarne juhtimine külgkoormuse all

     -- MDJ reguleeritav käik: tagumine peenhäälestuskruvi käigupiirangu reguleerimiseks, paindlik muudetava positsioneerimise pikkuse nõuete jaoks

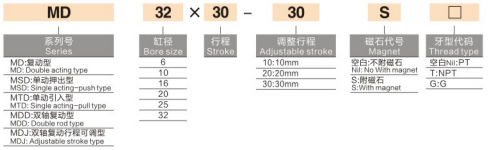

Täielikud mudeli nimetamise reeglid

  1. Mudel 1: standardne ühevardaline kahetoimeline MD16×30S

     -- MD = seeriakood, ühevardaline kahepoolse toimega kompaktsilinder

     -- 16 = ava läbimõõt (mm)

     -- 30 = käigu põhipikkus (mm)

     -- S = sisseehitatud magnetrõngas (tühi = magnet puudub)

  2.Mudel 2: Reguleeritav topeltvarras MDJ20×20-10S

     -- MDJ = topeltvarras kahepoolse toimega tagumise käigu reguleerimisega

     -- 20 = ava suurus (mm)

     -- 20 = fikseeritud aluse käik

     -- 10 = reguleeritav lisakäik (kogu käik = 20 + 10 = 30 mm)

     -- S = sisseehitatud magnetrõngas valikuline järelliide

Teoreetilise väljundi tõukejõu tabel (ühik: N)

Samm-sammuline valikujuhend ja tüüpilised rakendused

  1. Põhilised valikuotsuse reeglid

     -- Ruumipiirangu prioriteet: kitsas paigaldusõõnsus, tihe paigutus, mitme nurga all paigaldusvajadus → Valige MD-seeria plokkkompaktne silinder

     -- Koormusseisundi sõelumine: Puhas aksiaalne kerge koormus ilma külgsuunalise läbipaindeta → Standardne MD üksikvarras; Külgmine väände / nihke külgkoormus on olemas → MDD topeltvarda pöörlemisvastane mudel

     -- Käigu reguleerimise vajadus: muutuva positsioneerimise käiguga on vaja peenpiiri → MDJ reguleeritava käiguga topeltvarda variant

     -- Asukohasignaali tagasiside: lisage sufiks S koos CMSH/DMSH magnetlülitiga PLC käigu tuvastamiseks

  2. Tüüpilised tööstusliku rakenduse stsenaariumid

     -- 3C ja pooljuhtautomaatika: minikinnituskinnitus, materjali surumine, komponentide pressimine, täpsed positsioneerimisjaamad

     -- Üldised automatiseeritud seadmed: tooriku blokeerimine, jaamade ümberlülitamine, väikesed lineaarsed edasi-tagasi liikuvad mehhanismid

     -- Kodumasinate ja riistvara kokkupanek: väikese osaga pressitud, klõpskinnitus, mikroliimi doseerimine

     -- Pakendamine ja toidumasinad: kerge materjali transportimine, toodete kinnitamine, automaatne sorteerimise eraldamine

Ühe lause kokkuvõte

     SOLH MD mitmesuunalise vabakinnitusega kompaktne silinder katab ühe-/kahevarda, ühe-/kahetoimelise ja reguleeritava käiguga MDJ-variandid, millel on täielikud 6-poolsed kinnitusavad, sisseehitatud puhver ja valikuline magnetrõngas, üliõhuke kerge disain, mis sobib ideaalselt väikese koormuse kinnitamiseks, väljatõmbamiseks ja positsioneerimiseks 3C-, pooljuhtseadmetes, pakkimisseadmetes.
