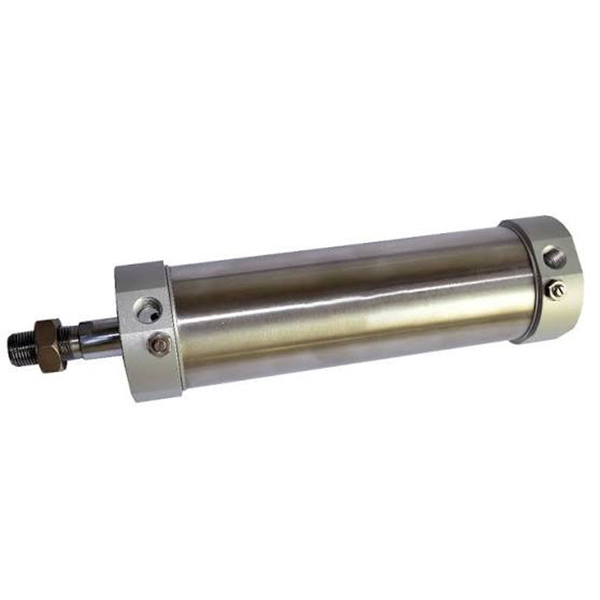

MG-seeria roostevabast terasest minisilinder | JIS standardne korrosioonikindel pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

     SOLH MG seeria on vastupidav täisroostevabast terasest mini pneumaatiline silinder, mis on valmistatud vastavalt JIS tööstusstandarditele. See katab avade vahemiku φ20 kuni φ63 mm, paiknedes ökonoomse MA-seeria ja tipptasemel CM2-seeria vahel. Sellel on suurepärane korrosioonikindlus, vibratsioonikindlus ja ülipikk kasutusiga, mis tagab suurepärase kulutasuvuse. Täielikult vahetatav SMC CM2/CM3 seeriaga, seda kasutatakse laialdaselt keskmise ja kõrgetasemelise automatiseerimise stsenaariumides, sealhulgas toiduainete, ravimite, pakendamise, elektroonika, niiskes ja nõrga happe-aluse töökeskkonnas.

  1.1 JIS standard ja kõrge vahetatavus

     Valmistatud rangelt JIS-i standardi spetsifikatsioonide järgi koos ühtsete paigaldusmõõtmete ja liidesestandarditega. See saavutab täiusliku mõõtmete ja konstruktsiooni vahetatavuse SMC CM2 ja CM3 seeria silindritega, toetades ilma modifikatsioonita asendamist, partii seadmete uuendamist ja standardiseeritud automatiseeritud liinide sobitamist.

  1.2 Täielik roostevabast terasest korrosioonivastane struktuur

     Kasutatakse esmaklassilist SUS304 roostevabast terasest silindritoru ja kolvivarda, mis on sobitatud ülitugevate alumiiniumsulamist otsakatetega. Integreeritud materjalistruktuur tagab suurepärase rooste-, korrosiooni- ja survekindla jõudluse, kohandudes stabiilselt karmide töötingimustega, nagu kõrge õhuniiskus, tolm, nõrk hape ja nõrk leelis, ületades keskkonnaga kohanemise poolest palju tavalisi ökonoomseid silindreid.

  1.3 Needi valtsimiskapseldamise kindel struktuur

     Professionaalse neetirullimise kapseldamise tehnoloogia kasutuselevõtt otsakatte ja silindritoru pressimise integreerimiseks. Üldine struktuur on tihe ja kindel, tugeva vibratsiooni- ja löögikindlusega, vältides lahtist ühendust pikaajalise kõrgsagedusliku töö ajal. Voolujoonelisel ümaral sirgel kujul on lihtne struktuur ja mugav igapäevane hooldus, mis vähendab kasutus- ja hoolduskulusid.

  1.4 Mitmekesised liikumis- ja funktsionaalsed derivaadid

     • MG topeltnäitleja: Kahe otsaga õhu sisselaskeava edasi-tagasi liikumine, kõige universaalsem standardtüüp tavapärase lineaarse automatiseerimise jaoks.

     • MSG ühenäitleja (tõuke välja): vedru väljatõukekonstruktsioon, automaatne pikendus pärast voolukatkestust ohutuslähtestusmehhanismide jaoks.

     • MTG ühe osatäitja (tagasitõmbamine): vedrutagastuskonstruktsioon, automaatne tagasitõmbumine pärast voolukatkestust kaitsva positsioneerimise stsenaariumide jaoks.

     • MGD topeltvarras: Kahe otsaga väljundkolvivarras, mis tagab sünkroonse liikumise ja kahekordse efektiivse käigu täpseks sünkroonseks ülekandeks.

     • MGC reguleeritav padi: Kahepoolse toimega kahe otsaga reguleeritava õhupuhvriga, mis vähendab tõhusalt müra ja lööke kiireks tsükliliseks tööks.

     • MGCD topeltvardapadi: Kahekordne varraskonstruktsioon, mis on varustatud reguleeritava õhupuhvriga, mis ühendab sünkroonse töö ja kiire stabiilse jõudluse.

  1.5  Usaldusväärne puhver- ja madala hõõrdumisega tihendussüsteem

     Standardvarustuses kvaliteetse kummist kokkupõrkevastase padjaga põhipuhverdamiseks ja müra vähendamiseks; MGC/MGCD täiustatud mudelid toetavad kahe otsaga käsitsi reguleeritavat õhkpatja, mis kohandub suurepäraselt suure kiiruse ja suure koormusega töötingimustega. Silindril on erikujuline kahesuunaline komposiittihend ja sisseehitatud õlihoidla soon, millel on ülimadal käivitusrõhk, stabiilne õlivaba töö ja üle 8 miljoni tsükli.

  1.6  Täisseeria sisseehitatud magnetiline induktsioon

     Kogu MG seeriaga on kaasas sisseehitatud magnetrõngas (S-kood standardina, mitte eemaldatav), mis ühildub Airtac CS1-G ja SMC M9B seeria magnetlülititega. See toetab reaalajas täpset kolviasendi tuvastamist ja elektriliste signaalide ühendamist, realiseerides tsükli automatiseeritud positsioneerimise ja intelligentse seadmete jälgimise.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

 1. Tüüpiline mudeli struktuur: MG25-100S-CM-FA

 2. Standardtellimuse näited

     • Standardne kahepoolse toimega magnetmudel: MG32-75S-CM (32 mm ava, 75 mm käik, ümmargune saba, sisseehitatud magnetrõngas)

     • Reguleeritava padjaga kahetoimeline mudel: MGC40-100S-CA (40 mm ava, 100 mm käik, pöörlev saba, reguleeritav õhkpadi)

     • Ühe osatäitja kevadise tagasituleku mudel: MTG20-50S-U (20 mm ava, 50 mm käik, lame saba, ühetoimeline lähtestamine)

3. Tehnilised põhiparameetrid (standardtüüp)

4. 0,5 MPa teoreetiline tõukejõu ja pinge võrdlustabel (ühe vardaga)

  4.1 Kahekordse toimega (MG) jõudlusandmed

  4.2 Ühekordse toimimisega (MTG Spring Return) jõudlusandmed

5. Paigaldusvormid ja tuletismudelid

  5.1 Mitmekülgsed universaalsed paigaldusmeetodid

     • CM ümmargune saba: Standardne sirge paigaldus, kõige universaalsem tüüp tavapäraseks fikseeritud lineaarseks tööks

     • CA Swing Tail: Pööratav sabakonstruktsioon, mis on spetsiaalselt kohandatud mehaaniliste mehhanismide võnkumiseks ja ümberpööramiseks

     • U Lame saba: Lameda sabaga kompaktne disain, sobib üliõhukesele ja kitsale paigaldusruumile

     • FA/FB eesmine/tagumine äärik: Eesmine ja tagumine lame ääriku kinnitus, stabiilne vertikaalne paigaldus suure koormuse positsioneerimiseks

     • LB jalaklamber: Aksiaalne jala aluse kinnitus, mugav külgmine paigaldus ja seadmete paigutus

     • SDB topeltkõrvaklamber: topelthingede struktuur, paindlik pöördefunktsioon spetsiaalsete ühendusstsenaariumide jaoks

  5.2 Tuletisinstrumentide põhiseeria

     • MG standard topeltnäitleja: Universaalne magnetiga varustatud mudel üldiseks keskmise standardiga automatiseerimiseks

     • MSG/MTG ühetoimeline: Vedru väljatõuke / vedrutagastustüübid ohutuks lähtestamiseks ja kaitsvaks positsioneerimiseks

     • MGD topeltvarras: Kahe otsaga sünkroonne väljundstruktuur, kahekordistab käiku ja parandab töö stabiilsust

     • MGC reguleeritav padi: Täiustatud õhupuhvri struktuur, eelistatud kiireks sagedaseks tsükliliseks tööks

     • MGCD topeltvardapadi: integreeritud topeltvarraste sünkroniseerimine ja reguleeritav puhverdus ülitäpse kiire varustuse jaoks

6. MG vs MA vs CM2 valiku võrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Puurava valik: Valige sobiv ava suurus tegeliku koormuse kaalu alusel, jätke üle 50% ohutusvaru. Keskmise ja suure koormuse ja korrosioonikindlate töötingimuste jaoks eelistage MG-seeriat.

     2. Löögi valik: tegelik töökäik pluss 10–20 mm ohutusvaru; järgige standardseid käigupiiranguid: kahetoimeline ≤500mm, ühetoimeline ≤150mm.

     3. Funktsionaalne konfiguratsioon: Valige MG standardse kahepoolse toimega, MTG ühetoimelise vedrutagastuse jaoks, MGC suure kiirusega reguleeritava istmepadja jaoks. Täisseeria on eelnevalt varustatud magnetrõngastega, mis ühilduvad CS1-G ja M9B magnetlülititega asendi tuvastamiseks.

Ühe lause kokkuvõte

     SOLH MG JIS standardne roostevabast terasest minisilinder tasakaalustab kõrge korrosioonikindluse, pika kasutusea ja kulutasuvuse, mitmekesiste liikumis- ja paigaldusvõimalustega, toimides optimaalse keskmise klassi pneumaatilise lahendusena toiduainete, ravimite, pakendamise ja niiske keskkonna automaatikaseadmete jaoks.
