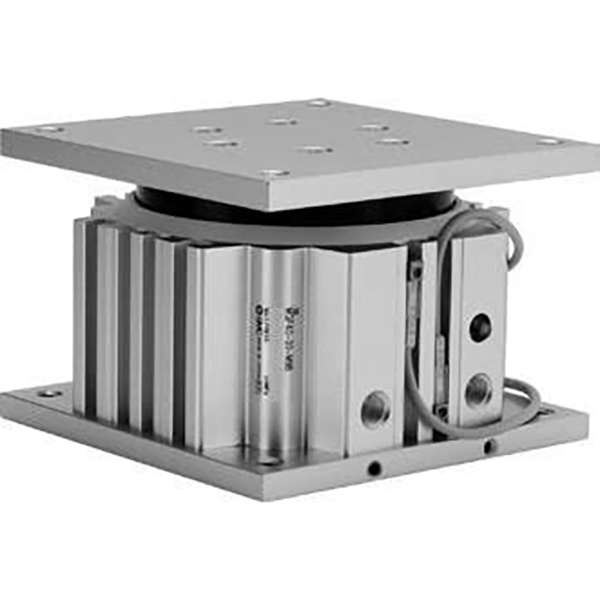

MGF-seeria juhtlauasilinder | Madala profiiliga kõrge läbipaindevaba pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhilised struktuuriomadused

     SOLH MGF seeria on madala profiiliga juhtlaua silinder, millel on suur kontsentriline juhthülsskonstruktsioon ja 360° ühtlane läbipaindevastane kandevõime. Kattes läbimõõduga φ40mm, φ63mm ja φ100mm standardsete lühikeste löökidega 30–100 mm, on sellel silindril üliõhuke ja madala kõrgusega disain ning see toetab kahesuunalist ülemist ja alumist kinnitust. See pakub suurepärast ekstsentrilise koormuse vastast jõudlust ja ülitäpset pöörlemisvastast võimet, mis sobib ideaalselt lühikese käiguga suure koormuse töötingimusteks, nagu tooriku tõstmine, täpne positsioneerimine, jaama pööramine ja raskeveokite tõukamine, olles eelistatud pneumaatiline lahendus kompaktsete automatiseeritud seadmete jaoks.

Peamised struktuurieelised

• Ülimadala profiiliga ja minimeeritud kõrgus: Üldine paigalduskõrgus on 15–20% madalam kui MGQ seeria puhul, mistõttu on üliõhuke korpus, mis sobib väga kompaktse seadme paigutusega. Traditsioonilise kahe juhtvarda struktuuri asendamine suure läbimõõduga kontsentrilise juhthülsiga vähendab kogukaalu ligikaudu 15% ja tagab ühtlase 360° mitmesuunalise läbipaindevastase jõudluse ilma suunatundlikkuseta.

• Võimas anti-ekstsentriline koormus ja kõrge jäikus: Integreeritud suur juhthülss ja sisseehitatud pöörlemisvastane tihvti struktuur annavad silindrile ülisuure lubatud pöördemomendi, ulatudes φ100 mm mudeli puhul kuni 409 N·m. See talub stabiilselt ekstsentrilisi koormusi mis tahes 360° suunast ilma läbipainde või kinnikiilumiseta. Kõrge täpsusega pöörlemisvastane täpsus tagab stabiilse korduva positsioneerimise: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Paindlik paigaldus- ja torustiku paigutus: Võetakse kasutusele uuenduslik ülemine ja alumine kahesuunaline paigalduskonstruktsioon, mis võimaldab fikseeritud paigaldust nii ülemisele kui alumisele pinnale, et kohaneda horisontaalse tõstmise, vertikaalse pressimise ja mitmesuunalise tööstsenaariumiga. Varustatud neljapoolse T-pilu disainiga (kolm saadaolevat külge, välja arvatud torustiku pind), saab neljale küljele paigaldada magnetlülitid, mis võimaldavad paindlikku mitmeasendilise käigu tuvastamist.

• Vastupidav ja vähe hooldust vajav disain: Kahepoolsete kummipuhvritega kahepoolse toimega edasi-tagasi liikuv struktuur vähendab tõhusalt liikumise mõju ja töömüra, pikendades silindri ja välisseadmete kasutusiga. Õlivaba hooldusvaba disain toetab töötamist puhtas keskkonnas ja vähendab oluliselt igapäevaseid hoolduskulusid.

Täielikud mudeli nimetamise reeglid

Mudeli näited: MGF63-50-M9BW | 10-MGF40-30-Y59B

Standardtellimuse viitenäited

• MGF40-30: 40 mm ava, 30 mm käik, standardtüüp ilma magnetlülitita

• MGF63-75-2S: 63 mm ava, 75 mm käik, kaks magnetlülitit kahe positsiooni tuvastamiseks

• 10-MGF100-100-Y59B: 100 mm ava, 100 mm käik, puhas madala tolmusisaldusega seeria Y59B magnetlülitiga

Standardsed tehnilised põhiparameetrid

(Standardkatsetingimused: 20 ℃ normaaltemperatuur, 0,5 MPa nimirõhk)

1. Üldised jõudluse spetsifikatsioonid

• Töörežiim: Kahetoimeline edasi-tagasi liikumine

• Töörõhu vahemik: 0,1-1,0 MPa; Tõkestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba keskkond)

• Kolvi töökiirus: 50-500 mm/s

• Puhverrežiim: Kahe otsaga kummipuhver löökide vähendamiseks ja müra kõrvaldamiseks

• Määrimisrežiim: Õlivaba hooldusvaba töö, ühildub puhaste töökodadega

2. Teoreetilised tõukejõu andmed (ühik: N)

3. Lubatud pöördemomendi andmed (100 mm/s, ühik: N·m)

4. Toote kaalu andmed (50 mm käik, ühik: kg)

Tüüpilised rakendusstsenaariumid

• Tõste- ja positsioneerimisjaamad: Ideaalne tootmisliini tooriku tungrauaga tõstmiseks, kaubaaluste positsioneerimiseks ja rakise väljaviskamiseks. Kõrge jäikusega juhtstruktuur tagab stabiilse töö lühikese käigu suure koormuse tingimustes ilma positsiooni kõrvalekaldeta.

• Jaama pööramine ja suunavahetus: Sobib indeksiplaadi pööramiseks, 90° tooriku ümberpööramiseks ja automatiseeritud suunavahetusprotsessideks. Ülikõrge pöörlemisvastane täpsus tagab ühtlase töötlemise ja montaaži täpsuse.

• Raskeveokite lühimaa tõlge: Sobib suurepäraselt lühikese käiguga suure koormuse lükkamiseks/tõmbamiseks ja 360° suvalise suuna ekstsentrilise koormusega sõitmiseks. Ühtne mitmesuunaline läbipaindevastane võime lahendab traditsiooniliste kahe juhtvardaga silindrite suunapiirangu.

• Kõrge puhtusega automatiseeritud seadmed: Õlivaba ja vähese tolmuga disain kohandub pooljuhtide, 3C elektroonika ja meditsiiniseadmete rangete töökeskkondadega, vastates puhta töökoja tootmisstandarditele ja madalate hooldusnõuetega.

MGF vs MGQ põhierinevuste võrdlus

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse valik: Valige tegeliku töökoormuse põhjal sobiv ava. Tagada teoreetiline tõukejõud ≥ tegelik koormus × 1,5. Ekstsentrilise koormuse töötingimuste jaoks eelistage suuremaid avasid, et parandada stabiilsust ja läbipaindevastast jõudlust.

2. Löögi valik: Standardsed käiguvalikud on 30 mm, 50 mm, 75 mm ja 100 mm. Eelistage MGF-seeriat kõigi lühikäiguliste rakenduste jaoks (≤100 mm), mis nõuavad madalat profiili ja suurt anti-ekstsentrilist võimsust.

3. Konfiguratsiooni valik

￮ Kaheasendiline käigu tuvastamine: valige 2S topeltmagnetlüliti konfiguratsioon täpseks otsast lõpuni positsioneerimise jälgimiseks.

￮ Kõrge puhtusega keskkond: valige 10 eesliitega puhas vähese tolmuga seeria, et kohaneda pooljuhtide, meditsiiniliste ja elektrooniliste täppisseadmete stsenaariumidega.

Ühe lause kokkuvõte

     SOLH MGF-seeria madala profiiliga juhtlauasilindril on üliõhuke paigalduskõrgus, 360° ühtlane läbipaindevastane kandevõime, suur lubatud pöördemoment ja kahesuunaline paigalduspaindlikkus, mis toimib optimaalse lühikäigulise suure koormusega pneumaatilise lahendusena kompaktsete täppisautomaatikaseadmete jaoks.
