MGG seeria raskeveokite pika käiguga juhtvarda silinder | Ülikõrge jäikusega pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhilised struktuuriomadused

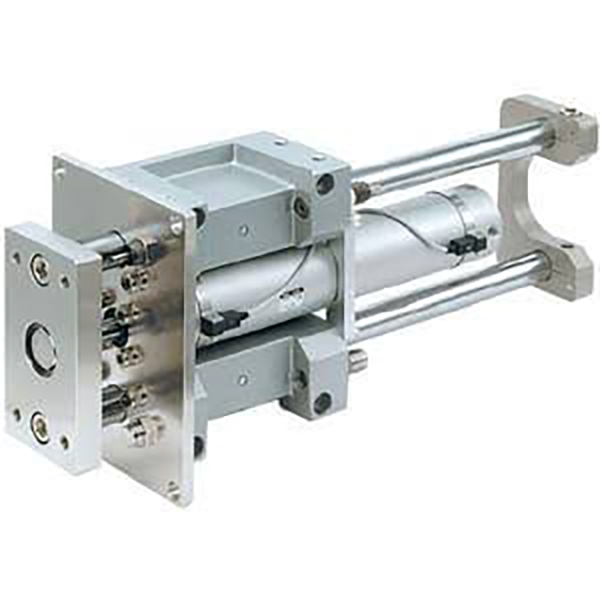

     SOLH MGG seeria on professionaalne raskeveokite pika käiguga juhtvarda silinder, millel on ümmargune silindritoru + väline kahe juhtvarda struktuur. See seeria, mis on loodud ülikõrge jäikuse, äärmise külgkoormuse vastupidavuse, stabiilse pika käigu ja ülitäpse pöörlemisvastase jõudluse jaoks, hõlmab ava suurusi φ20 mm kuni φ100 mm, pakkudes kahte konfigureeritavat mudelit: MGGM süsinikusulamist liuglaagritüüp ja MGGL ülitäpse kuullaagritüüp. See on spetsiaalselt ette nähtud pika käigu, suure koormuse, suure löögi ja ekstsentriliste töötingimuste jaoks, mida kasutatakse laialdaselt automatiseeritud tõste-, tõlke-, peatamis- ja tõukamisjaamades.

Peamised struktuurieelised

• Ülikõrge jäikusega raskeveokite struktuur: MGG-seeria, kasutades paksu ümmargust silindrilist toru ja suure läbimõõduga väliseid laia avadega kahekordseid juhtvardaid, pakub tööstusharus juhtivat vastupidavust painde-, väände- ja külgjõule. Selle külgkandevõime ulatub rohkem kui 3 korda tavasilindrite omast, tagades nulli longuse pikkade käikude korral ja nulli nihke raske koormuse korral.

• Valdkonnas juhtiv pika käiguga jõudlus: Täisseeria toetab maksimaalset standardkäiku 1300 mm, ületades palju MGP ja MGQ seeriate käigupiiranguid. See kohandub suurepäraselt materjalide pikamaa transportimise, suure käiguga platvormi tõstmise ja pikendatud lineaarse sõidu stsenaariumitega.

• Kahe laagri konfiguratsioonid täisstsenaariumide jaoks

￮ MGGM (liuglaager): Varustatud süsinikusulamist libiseva puksiga, sellel on suurepärane külgkoormuse vastupidavus, löögikindlus ja kulumiskindlus, mis on esimene valik raskete, tolmuste ja tugevate mõjudega karmides töötingimustes.

￮ MGGL (kuullaager): Kasutades ülitäpseid lineaarseid kuullaagriid, saavutab see ülimadala hõõrdumise, ülisujuva käigu liikumise ja stabiilse kõrgsagedusliku rattasõidu, mis on ideaalne täpseks pika käiguga positsioneerimiseks ja kiireks edasi-tagasi liikumiseks.

• Standardne sisseehitatud hüdrauliline puhver: Erinevalt tavalistest kummist puhversilindritest on MGG seeria standardkonfiguratsioonis varustatud kahe otsaga sisseehitatud hüdrauliliste puhvritega. See neelab tõhusalt suure löögienergia, mis tekib pika käigu ja suure kiirusega liikumisel, kõrvaldades kokkupõrkemüra ning kaitstes seadmeid ja toorikuid löögikahjustuste eest.

• Ülikõrge pöörlemisvastane täpsus: Saavutab erakordse pöörlemisvastase täpsuse ±0,02°~±0,07°, suuremate avadega, mis tagavad suurema täpsuse. φ100mm mudel saavutab tipptäpsuse ±0,02°, tagades äärmiselt stabiilse ja usaldusväärse korduva positsioneerimise.

• Modulaarne vähese hooldusega disain: Silindri korpusel ja juhtraamil on sõltumatu modulaarne struktuur, mis võimaldab silindri toru ja kolvi komponente eraldi vahetada, mis vähendab oluliselt hilisemaid hoolduskulusid. Mitmesuunalised magnetlüliti sooned toetavad paindlikku asendituvastuse paigaldamist.

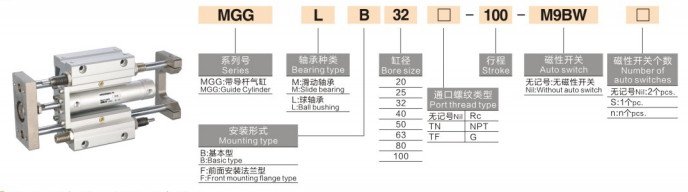

Täielikud mudeli nimetamise reeglid

Mudeli näited: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Standardtellimuse viitenäited

• MGGM40-300S: 40 mm ava, 300 mm pikk käik, liuglaagri tüüp sisseehitatud magnetiga

• MGGL25-200J-30S: 25 mm ava, 200 mm standardkäik, 30 mm reguleeritav käik, täppis-kuullaager

• MGGM63-400F-XB6: 63 mm ava, 400 mm käik, äärikkinnitus, kõrge temperatuurikindel raskeveokite silinder

Standardsed tehnilised põhiparameetrid

(Standardkatsetingimused: 20 ℃ normaaltemperatuur, 0,5 MPa nimirõhk)

1. Üldised jõudlusparameetrid

• Töörõhu vahemik: 0,1-1,0 MPa; Tõkestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba tavakeskkond); -10 ℃ ~ 150 ℃ (-XB6 kõrgtemperatuuriline versioon)

• Kolvi töökiirus: 50–1000 mm/s, spetsiaalselt optimeeritud pika käiguga kiireks tööks

• Puhverrežiim: Standardne kahe otsaga hüdrauliline puhver võimsa löögienergia neeldumisega

• Määrimisrežiim: Õlivaba hooldusvaba töö, sobib erinevatesse tööstuskeskkondadesse

2. Teoreetilised tõukejõu andmed (@0,5 MPa, ühik: N)

3. Toote kaalu andmed (100 mm käik, ühik: kg)

MGGM vs MGGL põhivaliku võrdlus

Paigaldusmeetodid ja tüüpilised rakendusstsenaariumid

1. Topeltkinnitusvõimalused

• Põhitüüp (B): Eelreserveeritud kruviaugud põhja- ja külgpindadel otseseks kinnitamiseks. Lihtne kokkupanek ja lahtivõtmine, sobib tavapärase horisontaalse ja vertikaalse seadmete paigutuse jaoks.

• Ääriku tüüp (F): Eesmise ääriku kinnituskonstruktsioon, mis on spetsiaalselt ette nähtud vertikaalse allapoole surumise, tõmbamise ja rippuva koormuse töötingimuste jaoks, tagades stabiilse kandevõime.

2. Peamised tööstuslikud rakendused

• Pika käiguga tõsteplatvorm: seadmete tõstmine ja vertikaalne sõitmine töölaual, mis toetab maksimaalselt 1300 mm ülipikka käiku, säilitades stabiilsuse vajumisel täiskäigu suure koormuse korral.

• Raskeveokite konveieri tõlge: tooriku tõlkimine, kaubaaluste teisaldamine ja materjali pikamaa lükkamine; suurepärane anti-ekstsentriline ja nihkevastane jõudlus tagab ühtlase töötäpsuse.

• Suure mõjuga peatusjaam: tootmisliini tooriku peatamine, positsioneerimine ja löögi piiramine; standardne hüdrauliline puhver neelab täielikult hetkelise kokkupõrke kineetilise energia, et kaitsta seadmeid.

• Üldautomaatika raskeveokite juhtimine: Jig tõstmine, raskete osade väljaviskamine ja ekstsentriline koormus; asendab traditsioonilisi poolitatud silindri + raske juhtposti kombinatsioone, et lihtsustada mehaanilist struktuuri ja parandada süsteemi stabiilsust.

MGG vs MGP vs MGQ põhierinevuste võrdlus (võtmevaliku juhend)

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse valik: Valige ava suurus vastavalt tegelikule töökoormusele. Hoia teoreetiline tõukejõud ≥ tegelik koormus × 1,5; jätke 80% ohutusvaru pika käigu töötingimuste jaoks, et vältida varda longust ja asendi kõrvalekaldeid.

2. Laagri tüübi valik: Valige MGGM liuglaager suure koormuse, tolmuse ja suure mõjuga stsenaariumide jaoks; vali MGGL kuullaagrid täpseks pika käiguga positsioneerimiseks ja kõrgsageduslikuks tsükliliseks liikumiseks.

3. Funktsionaalse konfiguratsiooni valik

￮ Ülipika käigu vajadus: seadke esikohale MGG-seeria (maksimaalselt 1300 mm käik, üle MGP/MGQ võime)

￮ Nõudlus asukoha tuvastamiseks: varustage S-magneti konfiguratsioon + mitmesuunalised magnetlülitid

￮ Kõrge temperatuuriga keskkond: valige -XB6 kõrge temperatuurikindel valik (-10 ℃ ~ 150 ℃)

Ühe lause kokkuvõte

     SOLH MGG seeria raskeveokite pika käiguga juhtvarda silindril on maksimaalne jäikus, äärmine löögikindlus ja tööstusharu juhtiv 1300 mm pika käigu stabiilsus, mis on varustatud standardse hüdraulilise puhvriga ja ülikõrge pöörlemisvastase täpsusega, muutudes optimaalseks lahenduseks suure koormusega, pika käiguga ja suure mõjuga automatiseeritud sõidujaamadele.
