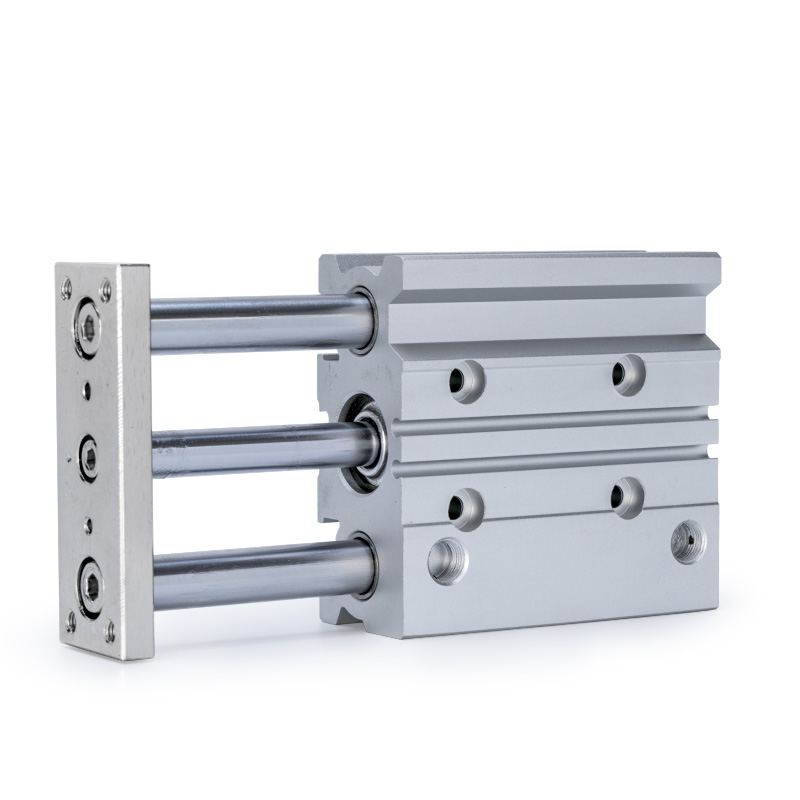

MGP-seeria õhuke kompaktne juhtvarda silinder | Kõrge jäik mittepöörlev pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja struktuuriomadused

     SOLH MGP seeria on kõrge jäikusega õhukese tüüpi kahe juhtvarda silinder, mis ühendab silindri korpuse, topeltjuhtvardad ja täppislaagrid. Sisseehitatud väändevastane jõudlus ja tugev külgkoormuskindlus ei vaja välist juhtmehhanismi. Lameda üliõhukese korpuse ja kerge konstruktsiooniga (kaal on tavaliste silindritega võrreldes vähenenud 17%–24% võrra) sobib ideaalselt kompaktse automaatse paigutusega pressimise, positsioneerimise, tõstmise ja tooriku teisaldamise stsenaariumide jaoks. Kolm vahetatavat laagritüüpi katavad raskeveokite, suure kiirusega ja ülitäpsed töötingimused, realiseerides universaalsed lineaarsed sõidulahendused.

Peamised struktuurieelised

• Koaksiaalne kahe juhtvarda disain: Kolb ja kaks juhtvardat kasutavad integreeritud koaksiaalset paigutust, et tagada sünkroonne töö, kõrvaldades tõhusalt liikumise ajal läbipainde ja väände ning parandades oluliselt üldist jäikust ja stabiilsust.

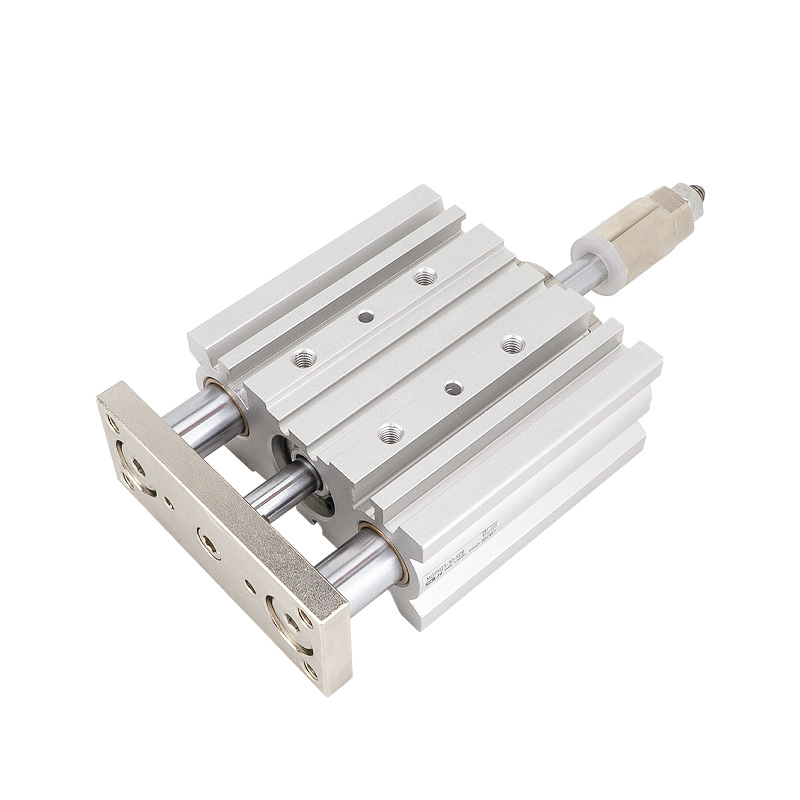

• Valikuline mitmetüübiline puhverdus: Standardsed kahe otsaga kummist puhvrid tavapäraseks stabiilseks tööks; valikuline õhkpadja puhver (AZ-tüüpi, saadaval läbimõõduga ≥20 mm), et välistada jäik löök suure kiiruse ja suure koormuse tsüklilise liikumise ajal.

• Üliõhuke kerge korpus: Optimeeritud tasane õhuke struktuur säästab paigaldusruumi ja vähendab seadmete üldist kaalu, sobib hästi integreeritud kompaktsete automatiseeritud seadmete projekteerimiseks.

• Sisseehitatud magnetsoon: Reserveeritud juhtvarda soon otse magnetlüliti paigaldamiseks ilma lisaklambriteta, mis võimaldab lihtsat ja korralikku asendisignaali tagasiside konfigureerimist.

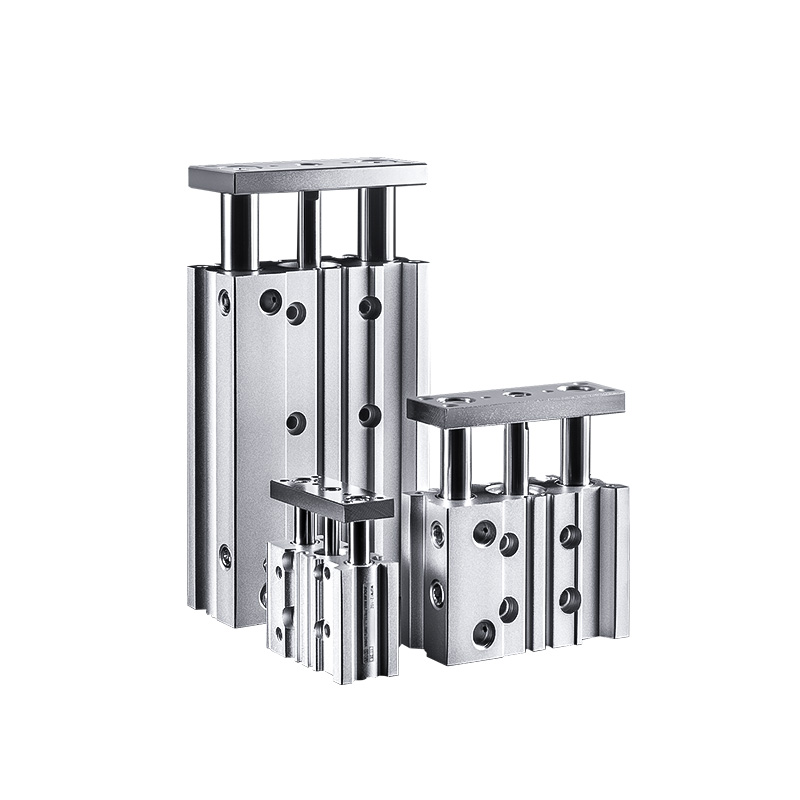

Kolm põhilist alamsarja (laagrite klassifikatsioon ja võtmete valiku alus)

     MGP-seeria on jagatud kolmeks alammudeliks, mis põhinevad sisemistel kandekonstruktsioonidel, mis hõlmavad väikese hõõrdumisega kiireid, kulumiskindlaid raskeveokite ja nullkliirensiga ülitäpse stsenaariume, mis on kiire mudelivaliku põhialus.

Täielikud mudeli nimetamise reeglid

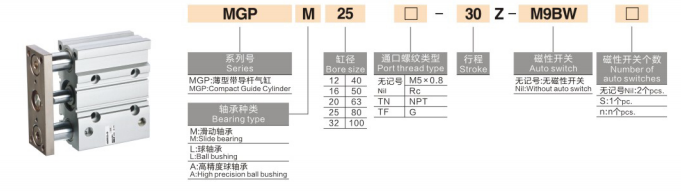

Mudeli näide: MGPM20-50Z-M9B

1. Koodisegmendi määratlus

• Sarja kood: MGP + laagriliide (M/L/A), mis tähistab erineva laagrikonfiguratsiooniga õhukest tüüpi kahe juhtvarda silindrit

• Ava suurus: 12/16/20/25/32/40/50/63/80/100 (mm, täielikud tööstusstandardi spetsifikatsioonid)

• Löögi pikkus: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (standardne täiskäiguvahemik)

• Puhvri ja magnetrõnga konfiguratsioon

￮ Z: standardtüüp, kahe otsaga kummipuhver + sisseehitatud magnetrõngas, ühildub magnetlüliti paigaldamisega

￮ AZ: õhkpadja puhvri tüüp (ainult läbimõõduga ≥20 mm puhul), peab tõhusalt vastu löökidele suurel kiirusel ja suure koormuse korral

￮ Sufiks puudub: Ilma magnetrõngata ei saa magnetlülitit paigaldada

• Magnetlüliti: valikulised M9B, A93, D-M9N ja muud mudelid, mis on otse paigaldatud juhtvarda soontesse ilma kinnitusklambriteta

2. Tüüpiliste tellimuste näited

• MGPM20-50Z: 20 mm ava, käik 50 mm, liuglaager, standardne kummist puhver magnetrõngaga

• MGPL25-100Z-A93: 25 mm ava, 100 mm käik, kiirkuullaager, A93 magnetlülitiga

• MGPA32-75AZ: 32 mm ava, 75 mm käik, ülitäpne laager, õhkpadja puhver ülitäpse löögivastase töö jaoks

Üldised tehnilised põhiparameetrid

(Standardkatsetingimused: 20 ℃ normaalne temperatuur, nimitöörõhk)

• Töörežiim: Kahetoimeline edasi-tagasi liikumine

• Töörõhu vahemik: 0,12 ~ 1,0 MPa; Minimaalne käivitusrõhk: 0,1 MPa

• Tõestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (vajalik jäävaba keskkond)

• Töökiirus: 50–500 mm/s (MGPL max 500 mm/s; MGPM/MGPA max 400 mm/s)

• Puhverrežiim: Standardne kahe otsaga kummipuhver; õhkpadja puhver on valikuline ava jaoks 20–100 mm

• Mittepöörlemise täpsus: MGPM ±0,05 ~ 0,07 mm; MGPL ±0,03 ~ 0,05 mm; MGPA ±0,01 mm

Pordi suuruse spetsifikatsioon

• Ava 12/16mm: M5 × 0,8

• Puur 20/25/32mm: PT1/8

• Puur 40/50mm: PT1/4

• Puur 63/80/100mm: PT3/8

Teoreetilised tõukejõu ja pinge andmed (@0,5 MPa, ühik: N)

Ühelauselised kiirvaliku juhised

1. Laagri mudeli valik: Valige MGPM suure koormusega, kulumiskindlate ja tolmuste keskkondade jaoks; vali MGPL suure kiirusega, madala hõõrdumise ja sagedase jalgrattasõidu jaoks; vali MGPA ülitäpse positsioneerimise ja suure kordustäpsuse nõudmiseks.

2. Magnetrõnga konfiguratsioon: valige asendituvastust ja signaali tagasisidet nõudva seadme jaoks Z-liide; valige mitte-Z põhitüüp, kui lülitusfunktsiooni pole vaja.

3. Puhverrežiimi valik: Kasutage AZ õhkpadjapuhvrit kiirete, pika käiguga ja suure mõjuga töötingimuste jaoks; tavapäraste üldstsenaariumide jaoks on kasutatav standardne kummipuhver.

4. Puuride ja tõmmete sobitamine: Valige sobiv ava suurus vastavalt tegelikele koormuse ja tõukejõu nõuetele; standardne käiguvahemik on 5–300 mm, et vastata enamikule tööstusautomaatika nõuetele.

Tüüpilised rakendusstsenaariumid

• Elektrooniline automatiseerimine: PCB plaadi positsioneerimine, komponentide pressimine, mikromooduli tõstmine ja elektroonikaosade täpne kokkupanek.

• Täppistuvastusseadmed: tuvastussondi tõstmine, tooriku positsioneerimine ja kinnitamine, ülitäpne paigaldamine ja kalibreerimine.

• Pakendi- ja logistikamasinad: tooriku ülekandmine lühikese vahemaa tagant, materjali tõstmine ja positsioneerimine, stabiilne edasi-tagasi söötmine.

• Üldine tööstusautomaatika: Kompaktne seade, mis piirab positsioneerimist, tembeldamise abipressimist, väikese kiirusega raskeveokite tsüklilist töötamist tolmustes töökodades.

Ühe lause kokkuvõte

     SOLH MGP-seeria õhuke kompaktne juhtvarda silinder integreerib kolme laagrikonfiguratsiooni, et katta raskeveokite, kiirete ja ülitäpse stsenaariumid, millel on suur jäikus, tugev külgkoormuskindlus ja ruumisäästlik disain, mis toimib kõige mitmekülgseima universaalse kahejuhikulise lineaarse ajamisilindrina tööstuslikuks automatiseerimiseks.
