Kaubamärk: Richge Technology SOLH

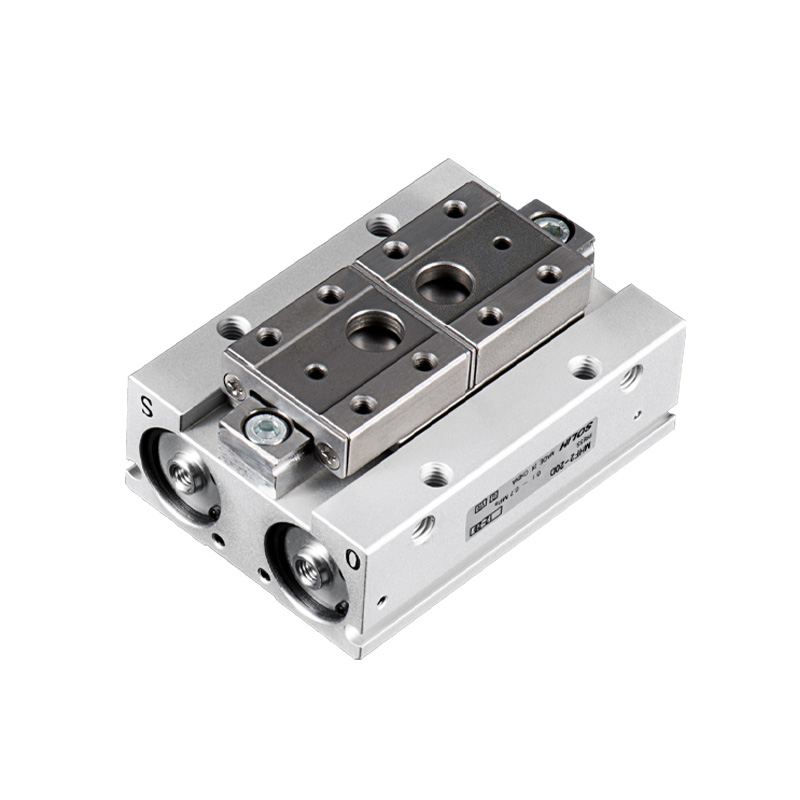

SOLH MHF2 seeria on ülimalt lame kahe kolviga lineaarse juhikuga 2 lõuaga paralleelne haarats. Peamine esiletõst: kere kõrgus vaid 1/3 samaväärsest MHZ2 haaratsist, vähendab tõhusalt otsa paindemomenti, säilitades samas suure positsioneerimise täpsuse. Saadaval kolm valikulist käiguvahemikku. Neljapoolne paigalduskonstruktsioon. Spetsiaalselt piiratud ruumiga väikese koormusega ülitäpsete rakenduste jaoks: miniatuursed lineaarmoodulid, väike robot EOAT, pooljuht-, elektroonika- ja täppismonteerimisjaamad.
-- Struktuur: topeltkolb + täpne lineaarne juhtsiin (Φ25/Φ32 kasutab ringleva kuullaagri juhikut). Puhas paralleelne lineaarne lõualuu liikumine ilma kõikumiseta, kõrge jäikus. Alumiiniumisulamist põhikorpus, roostevabast terasest lõuad, sisseehitatud magnetrõngas. Neljapoolsed magnetlüliti kinnitussooned; paigaldusvõimalused: alumine keermestatud auk / külgmine keermestatud auk / läbiva augu paigaldamine.
-- Toimingu tüüp: ainult kahepoolse toimega D (kahesuunaline õhujuhtimine, ühetoimeline versioon puudub). Sisseehitatud drosselklapp reguleeritava liikumiskiiruse ja sujuva töö tagamiseks.
-- Ülimalt tasane paigutus: kõrgust vähendatakse umbes 66% võrreldes MHZ2-ga võrdse kinnitusjõu korral, mis vähendab oluliselt otsa paindemomenti ja parandab positsioneerimise stabiilsust.
-- Käigu konfiguratsioon: 3 käiguvalikut ava kohta: D (lühike) / D1 (keskmine) / D2 (pikk), et sobitada erinevaid tooriku laiusi.
-- Positsioneerimise täpsus: kordustäpsus ±0,04 ~ ± 0,05 mm, stabiilne kõrgsagedusliku tsükli korral.

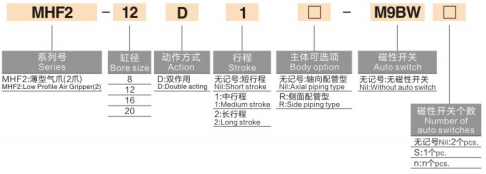

1. Mudeli näide: MHF2-16D1-S-M9BW
|
Segment |
Kood |
Kirjeldus |
|
1 |
MHF2 |
Seeria: üliõhuke paralleelhaarats |
|
2 |
16 |
Ava suurus: 8,12,16,20,25,32mm (Φ25/32 uus suur spetsifikatsioon) |
|
3 |
D/D1/D2 |
Löögiaste / D = lühike käik / D1 = keskmine käik / D2 = pikk käik |
|
4 |
-S |
Magnetrõnga valik Tühi = magnet puudub; S = sisseehitatud magnetrõngas magnetlüliti jaoks |
| 5 | -M9B |
Magnetlüliti tüüp M9B(NPN) / M9N(PNP) / M9P Traadi pikkus: standardne 0,5 m; P = 1 m P = 3 m |
|
6 |
Sufiksi paigalduskood |
Tühi = standardne keermestatud auk 2 = läbiva avaga kinnitus F = ühe lõuaga fikseeritud tüüp |
2. Standardtellimuse näide
2.1 MHF2-20D2-S-M9BW
-- Puur 20, pika käiguga D2, sisseehitatud magnetrõngas, M9B magnetlüliti 1m kaabliga.
|
Parameetri üksus |
Standardne spetsifikatsioon |
| Lõualuu kogus |
2 lõuga, puhas paralleelne lineaarne avamine ja sulgemine |
| Töörežiim |
Ainult topeltnäitleja (ei ole ühe näitlejaga varianti) |
| Töörõhk |
Ava 8: 0,15–0,7 MPa Ava 12–32: 0,1–0,7 MPa (optimaalne töörõhk: 0,5 MPa) |
| Tõestusrõhk |
1,0 MPa |
| Ümbritsev temperatuur |
-10 ~ 60 ℃ (õhutorustikus ei ole jäätumist) |
| Korda positsiooni täpsust |
Ava 8/12：±0,05 mm Ava 16-32：±0,04 mm |
| Maksimaalne töösagedus |
Lühike tõmme (D): 120 cpm Keskmine/pikk tõmme (D1/D2): 60 cpm |
| Õhusadama niit |
8/12：M3×0,5 16/20/25/32:M5×0,8 |
| Määrimine |
Õlivaba töö; NSF-H1 toidumääre on valikuline |
| Lüliti paigaldamine |
Neljapoolsed liugusooned, mõlemale poole saab paigaldada magnetlüliti |
| Paigaldusvalikud |
Alt, küljelt, läbiva auguga, mitmesuunaline universaalne paigaldus |
|
Puur (mm) |
Täielik mudel |
Ühe lõua liikumine (mm) |
Maksimaalne koguava (mm) |
Kinnitusjõud (N) |
Kere kõrgus (mm) |
Netokaal (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Oluline märkus: kinnitusjõud väheneb, kui lõua pikenduspikkus L suureneb. Valimise ajal peab kontrollima lubatud paindemomenti, ohutustegur ≥1,5.
-- Paigaldusruum rangelt piiratud ja kõrgus piiratud: õhukesed lineaarsed moodulid, miniatuurne roboti otsaefekt
- Nõudlik madal paindemoment, stabiilne paralleelne kõrge täpsus: pooljuht, 3C elektroonika, täpne riistvara kokkupanek
-- Paindliku käigu sobitamise nõue: erinevate tooriku laiuste kohandamiseks valige lühike/keskmine/pikk käik
-- Kompaktse integreeritud mehhanismi jaoks on vaja mitme nurgaga kinnitust ja kahepoolset asendituvastust
-- Valige ava suurus ja käik vastavalt kõrguse piirangule ja tooriku laiusele: prioriteetide järjestus D (lühike) → D1 (keskmine) → D2 (pikk)
-- Lisage järelliide -S magnetrõngas + M9B/M9N/M9P lüliti, kui PLC nõuab lõualuu avatud/suletud asendi tagasisidet
-- Paigaldusvalik: standardne keermestatud auk (vaikimisi); järelliide -2 läbiva augu paigaldamiseks, mis sobib õhukeste platvormide ja sulgude jaoks
-- Koormuse kontroll: juhtlõua pikenduspikkus L; vältida liigset nihkekoormust, mis ületab lubatud paindemomendi
-- Suur ava Φ25/32: tsirkuleeriva kuullaagri juhik, suurem jäikus mõõdukalt raskemate toorikute jaoks
SOLH MHF2 üliõhuke kahetoimeline paralleelne pneumaatiline haarats sisaldab ülimadala profiiliga disaini, kolme käiguvalikut, neljapoolset kinnitust ja ±0,04–±0,05 mm suure täpsusega, mis on varustatud ühilduvate M9-seeria magnetlülititega, ideaalne väikese paindemomendiga kompaktne haardelahendus miniatuursele roboti EOAT-le, pooljuht-3 täppis- ja täppiskomplektidele.
