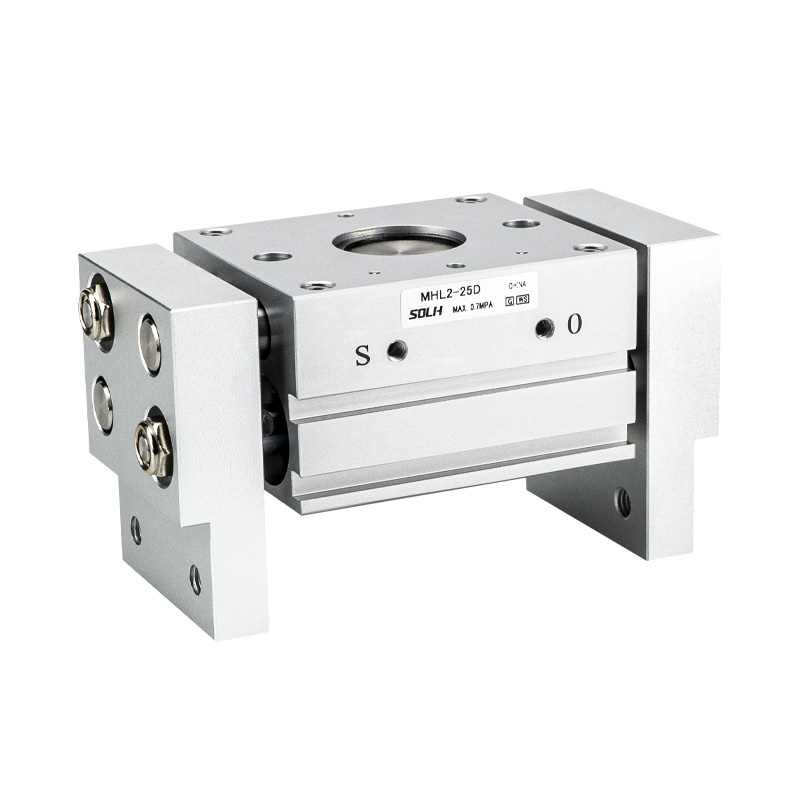

MHL2 seeria laia avanemisega paralleelne pneumaatiline haarats

Kaubamärk: Richge Technology SOLH

Toote ülevaade

      SOLH MHL2 seeria on laia käiguga hammaslatt ja hammasratas sünkroonne paralleelhaarats. Peamised eelised: võimas kinnitusjõud, ülilai avanemiskäik, kõrge konstruktsiooni jäikus ja mitmekülgsed paigaldusvõimalused. Sobib raskete ja suurte tooriku transportimiseks, laia mõõtmega detailide haarde ja suure koormuse paralleelseks kinnitamiseks. Laialdaselt kasutusele võetud automatiseeritud laadimis-/mahalaadimisseadmetes, tööpinkide kinnitusdetailides ja pakendamismasinates.

Põhistruktuur ja tööpõhimõte

     -- Käigukast: hammaslatt ja hammasratas tagab lõualuu sünkroonse liikumise ilma nihketa; Kahe kolvi paigutus tagab kompaktse piirjoonega tugeva kinnitusjõu.

     -- Konstruktsioon: alumiiniumsulamist korpus, roostevabast terasest lõuad, sisseehitatud magnetrõngas. Kõik pöörlevad võllid on varustatud õliga immutatud vaigulaagritega, millele lisanduvad integreeritud tolmupuhasti tihendid, hea tolmukindlus ja pikem kasutusiga.

     -- Töörežiim: ainult kahetoimeline (D), ühetoimeline variant puudub. Sisseehitatud reguleeritav gaasihoob sujuvaks kiiruse reguleerimiseks. Neli magnetlüliti kinnituspesa paindlikuks asendituvastuse paigutuseks.

     -- Käigu valik: 3 standardset lööki ava kohta: D (lühike) / D1 (keskmine) / D2 (pikk), ühildub välisläbimõõdu kinnituse ja sisediameetri haardega erinevate tooriku laiuste jaoks.

     -- Positsioneerimise täpsus: korduv positsioneerimistäpsus ±0,1 mm, stabiilne kinnitusjõudlus suure koormuse tingimustes.

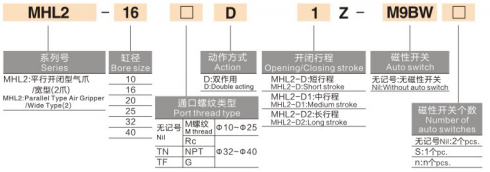

Täielik mudeli kodeerimise reegel

  1. Mudeli näide: MHL2-32D2-TF-M9BW

  2. Standardtellimuse viide

  MHL2-40D2-TF-M9BL Puur 40, pika käiguga D2, G keermega port, sisseehitatud magnet, M9B lüliti 3m kaabliga.

Universaalsed põhilised tehnilised andmed

Käigu ja kinnitusjõu võrdlustabel (0,5 MPa, standardne kinnituspunkt)

⚠️ Märkus: võrdlusklambri kaugus: ø10 ~ 25 puhul 40 mm; 80 mm ø32-40 jaoks. Efektiivne kinnitusjõud väheneb, kui lõualuu pikendamine suureneb. Koormuse kontrollimisel tuleb reserveerida ohutustegur ≥1,5.

Eelistatud rakenduse stsenaariumid MHL2 jaoks

     -- Rasked/suured toorikud, mis nõuavad tugevat kinnitusjõudu ja laia avamiskäiku, nagu rasked torud, plaadid ja materjalialused

     -- Rakendused, mis nõuavad sünkroonset paralleelset liikumist ilma läbipaindeta, paindliku mitmesuunalise paigalduspaigutusega

     -- Tolmuohtlikud karmid töötingimused (tööpingi laadimine, valudetailide käsitsemine), mis nõuavad usaldusväärset tolmukindlust ja pikka kasutusiga

     -- Süsteemid, mis vajavad nii välisläbimõõduga kinnitust kui ka sisemise läbimõõduga haaret, ühilduvad mitme osa suurusega kolmetaktilise valiku kaudu

Võtmete valimise ja rakendamise juhised

     -- Enne ava valimist määrake esmalt koormus: arvutage vajalik kinnitusjõud tooriku kaalu, lõua pikenduspikkuse ja ohutusteguri ≥1,5 alusel, seejärel sobitage vastav ava suurus.

     -- Valige käik vastavalt tooriku laiusele: prioriteetide järjestus D (lühike) → D1 (keskmine) → D2 (pikk), vältige üleliigset tõmmet.

     -- Asendi tuvastamine: varustada D-M9□ seeria magnetlülititega (NPN/PNP/kontaktivaba) lõualuu avatud/suletud tagasiside jaoks; neli kinnituspilu võimaldavad paindlikku paigutust.

     -- Paigaldus ja pordi konfiguratsioon: ø10 ~ 25, M5 × 0,8; ø32~40 valige Rc1/8 TN/TF/NPT keermega. Valige koputatud / läbiv / külgkinnitusalus vastavalt paigalduspinnale.

     -- Tolmukaitse ja hooldus: standardne integreeritud tolmukaabits. Lisage -X85/-X86 tolmukindel kohandatud versioon tugeva tolmu keskkonna jaoks; puhastage regulaarselt laagreid ja tihendusrõngaid.

Ühe lause kokkuvõte

     SOLH MHL2 hammaslatt ja hammasratas laia käiguga paralleelne pneumaatiline haarats pakub tugevat kinnitusjõudu kolme käiguga, sisseehitatud tolmukindla konstruktsiooni ja mitmesuunalise kinnitusega, ühildub välis- ja siseläbimõõduga haardega, ideaalne raskeveokite haarats tööpinkide laadimiseks, plaatide ja salve käsitsemiseks ning pakendamisautomaatika seadmete jaoks.
