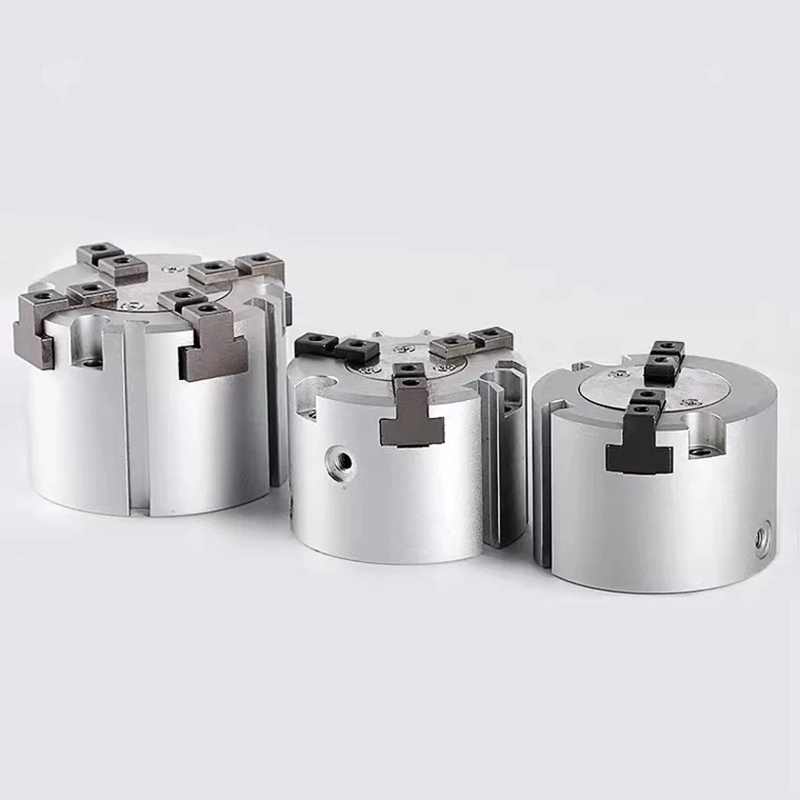

MHS3 / MHS4 seeria kontsentriline pneumaatiline haarats (kiilkaamera õõnes tsentreerimispadrun)

Kaubamärk: Richge Technology SOLH

Sarja ülevaade

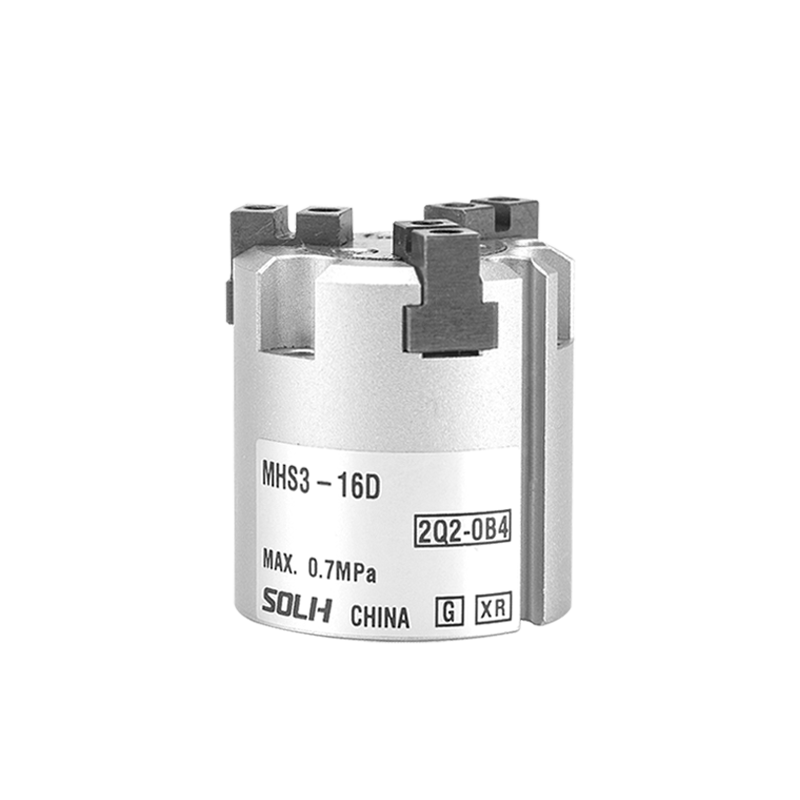

     -- MHS3: 3 lõuaga kontsentriline paralleelne haarats, mida juhib kiilnukk. Mõeldud ülikõrge koaksiaalsusega võllide, ketaste ja ümmarguste toorikute kinnitamiseks.

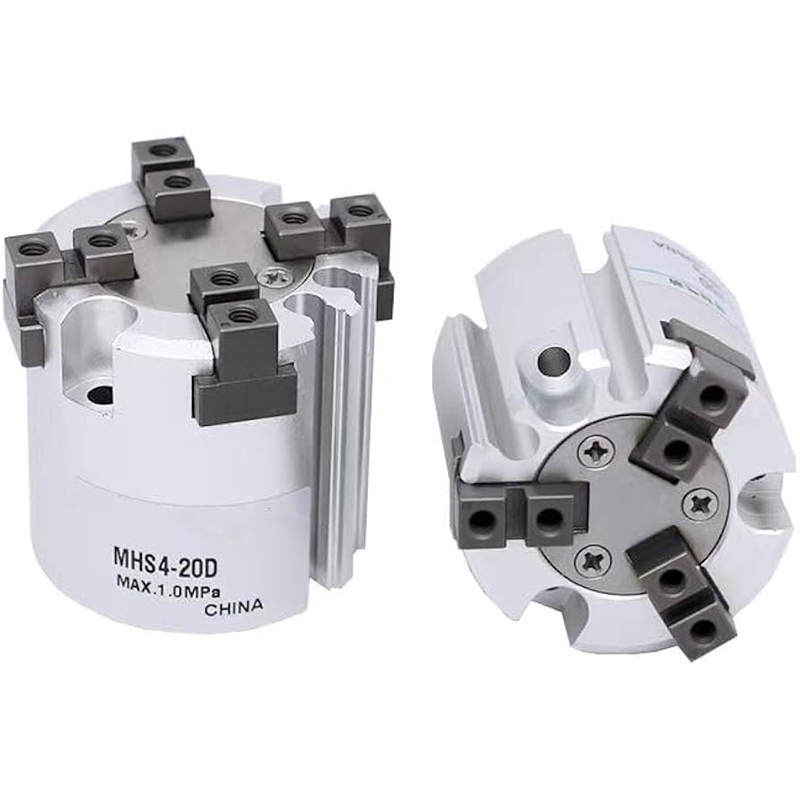

     -- MHS4: 4-lõualine ortogonaalne paralleelne haarats ruudukujuliste, ristkülikukujuliste ja ebakorrapäraste komponentide jaoks, stabiilne kinnitus läbipainde ja kallutamise vältimiseks.

     -- Sõidurežiim: kahekordse toimega (D) standardvarustuses; ühekordse toimega normaalselt suletud / normaalselt avatud valikuline.

     -- Struktuur: kiilnukkülekanne, sisseehitatud magnetrõngas, keskne õõnes ava, suure jäikusega kulumiskindel konstruktsioon, õlivaba töö.

     -- Positsioneerimise täpsus: korduv positsioneerimise täpsus ±0,01 mm, ühtlane keskpositsioneerimine ilma nihketa.

Peamised struktuurieelised

  1. Kiilnuki ülitäpne isetsentreerumine

     -- Kõik lõuad avanevad ja sulguvad sünkroonselt, jagades identset keskpunkti; ringikujulised osad teostavad automaatset tsentreerimist ilma ekstsentrilisuseta.

  2. Keskõõnes läbiv auk

     -- Võimaldab suunata õhutorusid, fiiberoptilisi või ejektori tihvte; sobib hülsi toorikute, võlli osade ja läbiva tühjendusprotsesside jaoks.

  3. Kompaktne madala profiiliga kerge kere

     -- Väike üldkõrgus, ideaalne tihedaks paigalduspaigutuseks roboti otsaefektorile.

  4. Tugev vastupidavus külgjõule

     -- Sobib suurepäraselt pressimiseks, ummistamiseks ja tööpinkide laadimiseks välise koormusjõuga.

  5. Sisseehitatud magnetrõngas kõikidele avasuurustele

     - Ühildub M9B / M9BW seeria magnetlülititega, et tuvastada täielikult avatud / täielikult suletud olek.

  6. Täielik läbimõõt: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

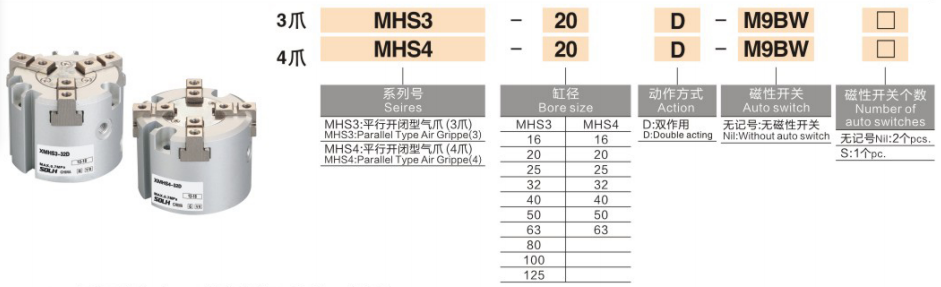

Täielik mudeli nimetamise reegel

  1. Mudeli näide: MHS3-32D-M9BW

  2. Standardtellimuse viitenäited

     -- MHS3-25D: 3 lõualuu, φ25, kahetoimeline, ilma magnetlülitita

     -- MHS4-40D-2M9B: 4 lõualuu, φ40, kahekordse toimega, varustatud kahe M9B magnetlülitiga

Üldised standardsed tehnilised kirjeldused (katserõhk: 0,5 MPa)

  1. Üldised parameetrid

     -- Töörõhu vahemik: 0,15 ~ 0,6 MPa

     -- Ümbritsev temperatuur: -10 ~ 60 ℃ (õhutorustikus ei ole jäätumist)

     -- Maksimaalne töösagedus: 120 tsüklit minutis

     -- Korduva positsioneerimise täpsus: ±0,01 mm

     -- Määrimine: õlivaba disain, sobib puhastesse tootmiskeskkondadesse

  2. Kinnitusjõud ja ühepoolse löögi tabel

Valiku võrdlus: MHS3 VS MHS4

Paigaldusmeetodid ja tüüpilised rakendusstsenaariumid

  1. Paigaldusvalikud

     -- Kinnitatakse otsapinna kruvide + külgmiste positsioneerimistihvtide kaudu, universaalne roboti EOAT paigaldamiseks

     -- Keskne läbiv ava võimaldab ejektori tihvti väljaviskamist; toetab nii sisemist laienemist kui ka välist kinnitust

  2. Tüüpilised tööstuslikud rakendused

     -- Tööpingi peale- ja mahalaadimine: võlli ja ketta toorikute haaramine

     -- 3C elektroonika: ümmargused klemmid, ruudukujulised kiibid, miniatuurne riistvara käsitsemine

     -- Pakenditööstus: pudelikere, toru- ja silindrilise materjali positsioneerimine

     -- Kokkupanek ja pressimise protsessid: laagrite pressimine, võlli hülsi sisestamine, kontsentriline kokkupanek

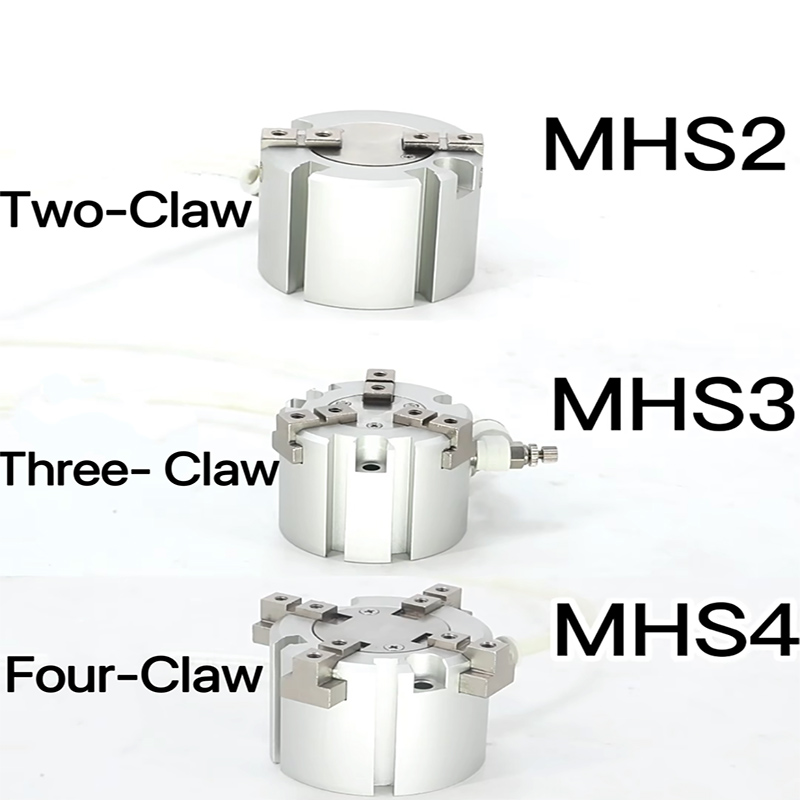

Täielik MHS-i perekonna toodete klassifikatsioon

     -- MHS2: 2 paralleelset lõuga — lamedate plaatide ja tasapinnaliste toorikute jaoks

     -- MHS3: 3 kontsentrilist lõuga – eelistatud lahendus kõikidele ringikujulistele komponentidele

     -- MHS4: 4 ortogonaalset lõuga – eelistatud lahendus ruudu- ja ristkülikukujuliste osade jaoks

     -- MHSJ3: Varustatud tolmukattega – tolmuste karmide töökodade jaoks

     -- MHSH3: laiendatud õõnesava – mõeldud pidevaks läbiva tüüpi töötlemiseks

Ühe lause kokkuvõte

     SOLH MHS3 3-lõualised ja 4-lõualised kiilnukiga isetsentreeruvad õõnsad pneumaatilised haaratsid tagavad ±0,01 mm ülitäpse kontsentrilise positsioneerimise valikulise ühe-/kahetoimelise konfiguratsiooni ja keskse läbiva avaga, mis ühildub M9-seeria magnetlülititega; MHS3 ümmarguse võlli/ketta osade jaoks, MHS4 ruudukujuliste ja ristkülikukujuliste komponentide jaoks, mida kasutatakse laialdaselt tööpinkide laadimisel, 3C automatiseerimisel ja täppispressitud montaažijaamades.
