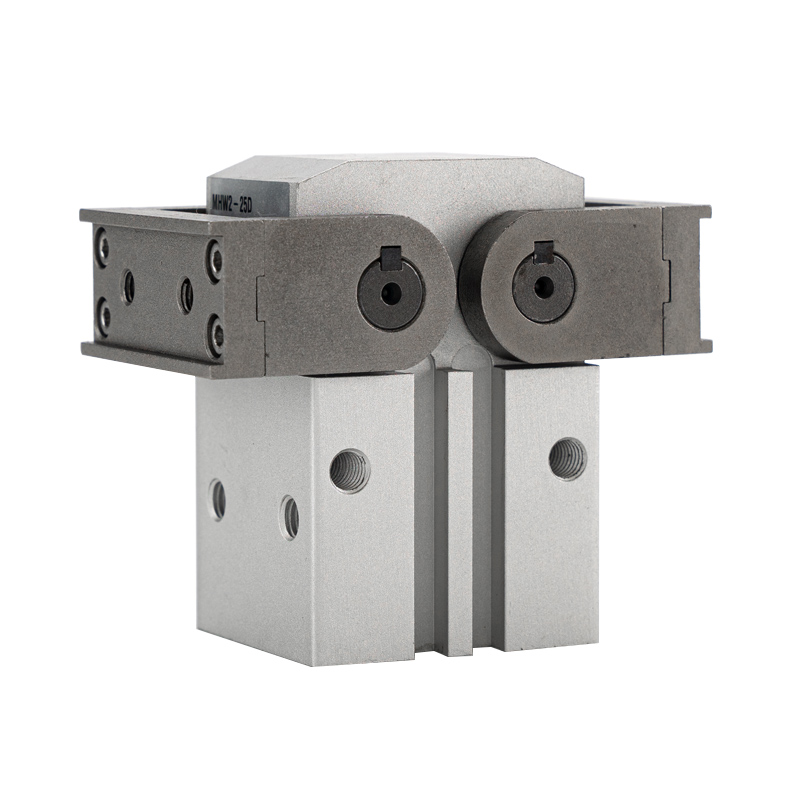

MHW2-seeria 180° hammaslatt-pneumaatiline haarats

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MHW2 seeria on hammaslatt- ja hammasrattaajamiga 2-lõualine haarats, mille avanemisnurk on kokku 180°. Põhilised tugevused: käigu täpne sünkroonne liikumine, ülilai 180° pöördenurk, ruumisäästlik kontuur, neljapoolsed andurite kinnitusavad ja tolmukindel vastupidav konstruktsioon. Laialdaselt kasutusele võetud tooriku ümberpööramiseks, laadimiseks/mahalaadimiseks, suurte osade haaramiseks ja kitsas ruumis töötavates jaamades ning sellest on saanud laialdane valik suure nurga all liikuvate haaratsite jaoks.

Struktuuri ja disaini põhifunktsioonid

     -- Tööpõhimõte: silinder lükkab hammaslatti sünkroonseks pöörlemiseks hammasrattale; kaks lõualuu õõtsuvad sümmeetriliselt. Hammasrataste ühendamine tagab suurepärase sünkroniseerimise, ühtlase kinnitusjõu ilma nihke kõrvalekaldeta.

     -- Pöördeomadused: Kumbki lõug pöörleb kuni 90°, kahepoolne avanemine kokku 180°. Täielikult avatud lõuad seisavad silindri korpusega risti, hõivates minimaalse väljaulatuva ruumi, mis on ideaalne materjali käsitsemiseks, mis nõuab mehaanilist vältimist.

     -- Kere paigutus: ruudukujuline kõva anodeeritud alumiiniumist korpus koos sisseehitatud magnetrõngaga. Neljapoolsed (ülemine/alumine/vasak/parem) anduri sooned toetavad M9B / A93 magnetlülitite otsest paigaldamist, andurite piiramatu paigutus.

     -- Materjal ja kaitse: kõva oksüdatsioonisilinder, ülitugevast legeerterasest lõuad ja tolmukindel tihenduskonstruktsioon. Kitsas kliirens hoiab ära võõrkehade sissetungi, stabiilse jõudluse tolmustes töökoja tingimustes ja pikendab kasutusiga.

     -- Töörežiim: kahekordne toime (D). Kahesuunaline silindri tõukejõud liigutab edasi/tagasi käiku, et saavutada lõualuu avanemine ja sulgemine.

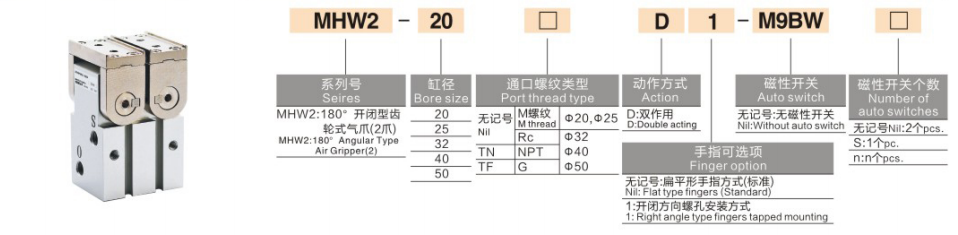

Täielik mudeli kodeerimise reegel

 1. Mudeli näide: MHW2-32D-M9BW

  2. Standardtellimuse viitenäited

     -- MHW2-25D: Ava 25, kahekordse toimega põhimudel ilma magnetlülitita

     -- MHW2-40D-M9B: Ava 40, kahetoimeline, varustatud M9B magnetlülitiga

Universaalse tuuma tehnilised kirjeldused (0,5 MPa toiterõhk)

Põhilised konkurentsieelised

  1. 180° ülilai pöördenurk ja suurepärane ruumikasutus

     -- Lõuad seisavad täielikult avanedes keha suhtes vertikaalselt, hõivates ainult silindri projitseeritud ruumi, sobib kitsastele töökohtadele ja protsessidele, mis nõuavad tooriku vältimist ja ümberpööramist.

  2. ülitäpse käiguga sünkroonülekanne

     -- Hammaslatt ja hammasratas, sünkroonviga ≤0,1°, tasakaalustatud sümmeetriline kinnitus, takistab tõhusalt ühepoolse jõu põhjustatud tooriku libisemist.

  3. 360° paindlik anduri paigutus

     -- Magnetlülitid saab paigaldada neljale kerepinnale, et saavutada igas suunas asendi jälgimine, mugav paigaldus ja kasutuselevõtt mis tahes paigaldussuuna jaoks.

  4. Tolmukindel struktuur karmi keskkonna jaoks

     -- Optimeeritud tihendus ja väikese sisemise vahega tolmu sissepääs; mehaaniline kasutusiga ≥5 miljonit tsüklit, stabiilne pikaajaliste kõrge tsükliga automatiseeritud tootmisliinide jaoks.

 Paigaldusvormid ja tüüpilised tööstuslikud rakendused

  1. Paigaldusvalikud

     -- Aksiaalne horisontaalne kinnitus: horisontaalne kinnitus konveieri peale- ja mahalaadimiseks

     -- Pikisuunaline vertikaalne paigaldus: vertikaalne tõstmine tooriku ümberpööramiskohtade jaoks

     -- Külgmine külgkinnitus: külgkinnitus kitsa kitsa seadmeruumi jaoks

  2. Tüüpilised rakendusstsenaariumid

     -- Elektroonika ja kodumasinad: korpuste, paneelide ja suurte komponentide haaramine ja ümberpööramine

     -- Autoosad: lambikorpuste, siseviimistluste ja väikeste valandite transport

     -- Logistika ja pakendamine: kastide, kaubaaluste ja tünniga materjalide käitlemine

     -- Masina- ja survevaluautomaatika: suurte toorikute korjamine tööpinkidest ja vormimismasinatest

Valiku võrdlus: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle gripper

Kolmeastmeline kiire valiku juhend

  1. Ava valik tooriku massi alusel

     -- 20 ≤ 3 kg ； 25 = 3 ~ 5 kg ； 32 = 5 ~ 10 kg ； 40 = 10 ~ 15 kg ； 50 = 15 ~ 20 kg . Reserv ≥30% koormuse ohutusvaru.

  2. Pöördenurga kontrollimine

     -- Standardne ühe lõua pöördenurk 90°, koguava 180°. Veenduge, et tooriku mõõtmed ja vältimiskäigud oleksid piisavad.

  3. Konfiguratsiooni sobitamine

     -- Asendisignaali tagasiside: kasutage neljapoolseid kinnituspilusid M9B-seeria magnetlülititega paindlikuks paigutuseks olenemata paigaldussuunast.

     -- Tolmune töökoja keskkond: seadke esikohale MHW2 tänu suurepärasele tolmukindlale tihendusstruktuurile.

Ühe lause kokkuvõte

     SOLH MHW2 hammaslatt ja 180° pöörlev pneumaatiline haarats kasutab sünkroonülekannet neljapoolse magnetlüliti paigaldamise ja tolmukindla tihendiga, mis toetab keskmise koormusega tooriku ümberpööramist ja materjali käsitsemist; ideaalne ruumisäästlik pöördehaarats pakendamise, autotööstuse ja üldautomaatika suletud ruumi jaamade jaoks.
