MK-seeria mitme kinnitusega silinder

MK-seeria mitme kinnitusega pöörlemisvastane kompaktsilinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade

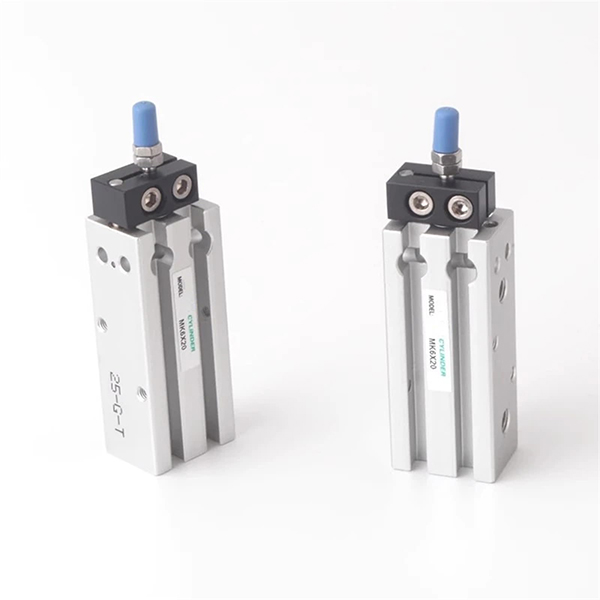

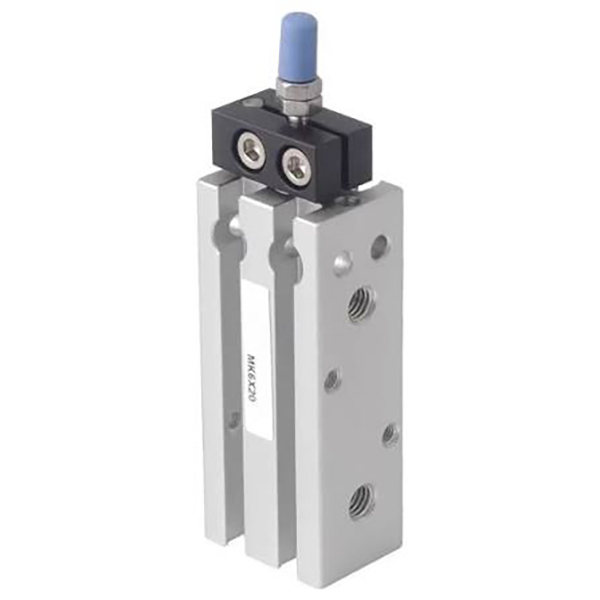

     SOLH MK-seeria õhuke mitme kinnitusega silinder on MD-silindri täiustatud versioon, millel on sisseehitatud pöörlemisvastane mehhanism. Ruudukujuline korpus toetab kuuepinnalist paigaldust ilma lisaklambriteta. Keerdumisvastane struktuur piirab kolvivarda pöörlemist, võimaldab mitme silindriga paralleelset paigaldamist, mis on ideaalne piiratud ruumi täppisautomaatika jaoks, mille nurga positsioneerimise nõuded. Otse vahetatav Airtac MD ja SMC CQS seeriatega.

Struktuur ja omadused

     -- Ruudukujuline õhuke alumiiniumkorpus, integreeritud pöörlemisvastane juhtava;

     - kõva anodeeritud silinder, kroomitud kolvivarras, vastupidav ja kerge;

     -- Täisvariandid: MK(topelttoimeline), MSK(vedrupikendus), MTK(vedru sissetõmme), MKD(topeltvarras), MKJ(topeltvarda reguleeritav käik); järelliide -S sisseehitatud magneti jaoks;

     -- Pöörlemisvastane täpsus ≤±0,5°, vältige tooriku nurgahälvet;

     -- Paigaldatav ette, taha, vasakule, paremale, ülemisele, alumisele küljele; toetada kõrvuti paralleelset montaaži;

     -- Ümbermõõdu anduri sooned painduva magnetlüliti paigaldamiseks.

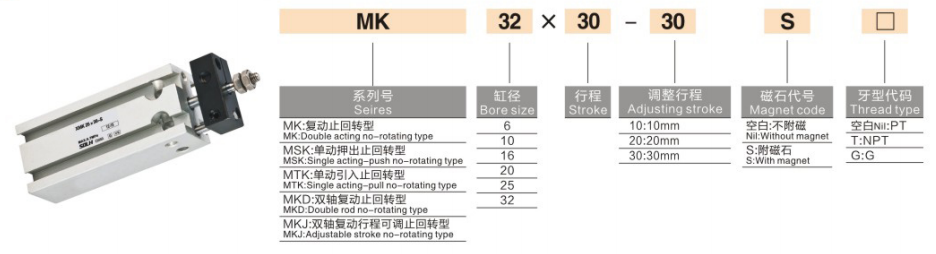

Mudeli kodeerimise reegel

   1. Näide: MK20-50-S

     -- MK: seeria kood; K = pöörlemisvastane; D = topeltvarras; J = reguleeritav käik

     -- 20: ava suurus: 6/10/16/20/25/32 mm

     -- 50: käigu pikkus 5 ~ 100 mm

     -- -S: Sisseehitatud magnetrõngas

Tehnilised andmed

Teoreetiline tõukejõud ja tõmbejõud @0,5 MPa (üks varras, N)

Valikujuhend

     -- Valige ava töökoormuse jaoks minimaalselt 50% ohutusvaruga;

     -- Lisage praktilisele reisikäigule 5–10 mm varu; maksimaalne standardkäik: 100 mm;

     -- Valige -S mudel, kui asukoha tuvastamine on vajalik; valige külgkoormuse jaoks MKD topeltvarras.

Ühe lause kokkuvõte

     SOLH MK kuuele pinnale paigaldatav kompaktne silinder, mis on varustatud sisseehitatud pöörlemisvastase mehhanismiga, sobib täpseks positsioneerimiseks ja kompaktseks mitmesilindriliseks paigutuseks piiratud ruumiga automaatikaseadmetes.
