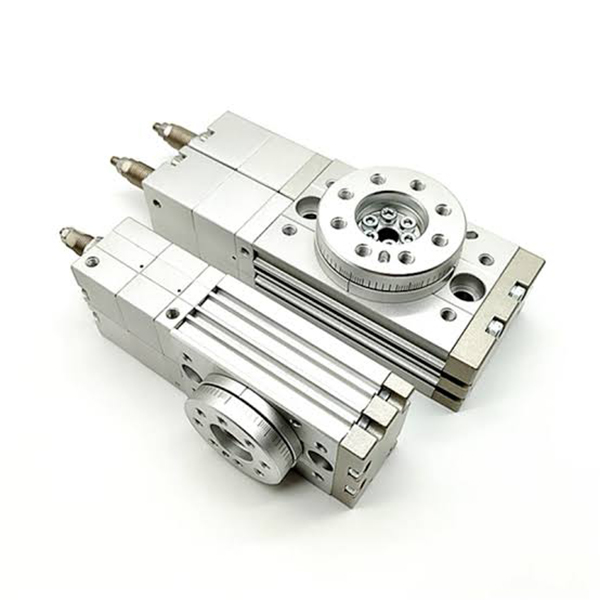

MSZ-seeria kolme asendiga pöörlev silinder | Rack & hammasratta pneumaatiline ajam

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhipositsioneerimine

  SOLH MSZ-seeria on professionaalne hammaslatt-hammasrattaga pöörlev lauasilinder, mis on spetsiaalselt loodudkolme asendiga positsioneerimine. Sellel on ainulaadne vasak-/kesk-/parempoolne (0° / keskpeatus / 180°) kolmekordne seiskamise funktsioon, mis lahendab positsioneerimise valupunkti, mida tavalised kaheasendilised pöörlevad silindrid ei suuda kesktakti peatada. Seda juhitakse ühe 5/3-suunalise keskrõhu solenoidventiiliga ilma kaheklapilise ahela konfiguratsioonita, mis lihtsustab oluliselt pneumaatilise süsteemi paigutust. Keskmine asend toetab ±10° peenreguleerimist, samas kui mõlemad otsad teostavad 0–95° nurga häälestamist, muutes selle optimaalseks pneumaatiliseks lahenduseks tooriku ümbersuunamiseks, sorteerimiseks, mitme jaama indekseerimiseks ja stsenaariumide jaoks, mis nõuavad kohustuslikku vahepealset positsioneerimist.

  1.1 seeria kiirvaliku südamik

Põhitoote positsioneerimine: realiseerib täpse kolmeastmelise pöörde 0° (vasakul) → keskmine (keskel) → 180° (paremal) koos reguleeritava vaheasendiga, et rahuldada mitme nurga paindliku positsioneerimise nõudeid.

2. Tehnilised põhiparameetrid (SOLH standard)

  2.1 Põhispetsifikatsioonid

     • Ava suurus: 10/20/30/50

     • Töörežiim: Kahetoimeline, kahe hammaslati ja hammasrattaga, kolme asendiga keskpea

     • Töörõhk: 0,2 ~ 1,0 MPa (kummipuhvri tüüp); 0,2–0,6 MPa (hüdraulilise puhvri tüüp)

     • Tõestusrõhk: 1,05 MPa

     • Töötemperatuur: 0 ℃ ~ 60 ℃ (külma keskkond puudub)

     • Kiigunurk: 0-95° ühe otsa jaoks, reguleeritav kogunurk 0-190°

     • Keskmise peatuse reguleerimine: ±10° peenhäälestus keskasendi alusel

     • Positsioneerimise täpsus: ±0,02mm (MSZA ülitäpse tüüp); ±0,05 mm (MSZB põhitüüp)

     • Määrimisrežiim: Õlivaba isemäärimisfunktsioon

     • Pordi niit: M5 × 0,8 (10/20 avaga); M8 × 1,25 (ava 30/50)

  2.2 Väljundmoment ja lubatud koormus (0,5 MPa)

  2.3 Puhvri energia neeldumisvõime

3. Struktuuriomadused ja kolme positsiooni tööpõhimõte

  3.1 Peamised struktuurieelised

     • Kahe raamiga ja kahe kolviga keskpeastruktuur: Võetakse kasutusele kahe hammasrattaga veoajam ja sõltumatu keskmise stopperiga kolvi konstruktsioon, mis välistab lõtku ja annab stabiilse ja ühtlase pöördemomendi kolme asendi ümberlülitamise ajal.

     • Integreeritud pöördlaua disain: Varustatud positsioneerimistihvti aukudega tooriku otseseks paigaldamiseks, millel on kõrge jäikus ning lihtne ja kiire paigaldamine ilma lisakinnitusteta.

     • Keskne õõnes läbiv auk: Sisseehitatud keskne läbiv auk (Ø6~Ø12), mis võimaldab õhutorudel ja elektrijuhtmetel korralikult läbida, realiseerides integreeritud juhtmestiku ja torustiku.

     • Sõltumatu nurga reguleerimine: Varustatud professionaalsete reguleerimispoltidega, mis toetavad iseseisvat vasak-/parempoolsete piirnurkade peenhäälestamist ja keskmise peatusasendit, võimaldades paindlikku nurga kalibreerimist.

     • Standardsed magnetlüliti pesad: Standardsed reserveeritud sooned mõlemal küljel, ühilduvad D-M9B ja D-A93 magnetlülititega, mis võimaldavad reaalajas tuvastada vasak-/kesk-/parempoolsed kolm asendit signaali automaatseks ühendamiseks.

  3.2 Kolme asendi juhtimise põhimõte (põhieelis)

   MSZ-seeria nõuab ainultüks 5/3-suunaline keskrõhu solenoidklapp kolmeasendilise ümberlülituse realiseerimiseks ei ole vaja kaheklapilist või keerulist õhuahela ümberlülitamist, mis lihtsustab süsteemi struktuuri ja vähendab seadme üldkulusid.

     1. Vasak asend (0°): Solenoidklapi vasaku jaama õhu sisselaskeava, ühepoolne õhuvarustus ja tagakülje väljatõmbeava, mis juhivad pöördlauda, ​​et lukustuda täpselt 0° vasakpoolses piirasendis.

     2. Parem asend (180°): Solenoidklapi parempoolse õhu sisselaskeava, õhuringi vastupidine toimimine, pöördlaua pööramine ja lukustumine 180° parempoolsesse piirasendisse.

     3. Keskmine peatusasend (M): Solenoidklapi keskmine jaam, silindri mõlemad pooled on üheaegselt survestatud. Pöörlev kolb säilitab jõu tasakaalu ning sõltumatu keskpiduri kolb lükkab ja lukustab lauda eelseadistatud keskmises asendis, tagades stabiilse vahepealse asendi.

4. Täitke mudeli nimetamise reeglid

  Tüüpiline mudelikood: MSZB20-R-M9BL

5. Valikureeglid ja tüüpilised rakendused

  5.1 Valiku prioriteedireeglid

     1. Positsioneerige kõigepealt nõudlus: Valige MSZ-seeria töötingimuste jaoks, mis nõuavad kolmeasendilist (vasak/kesk/parem) peatust; MSQ/HRQ kaheasendilised pöörlevad silindrid ei ole rakendatavad.

     2. Täpne sobitamine: Valige MSZA ülitäpne tüüp korduvate positsioneerimisstsenaariumide jaoks; vali üldiste universaalsete stsenaariumide jaoks kuluefektiivne MSZB põhitüüp.

     3. Kiiruse ja koormuse sobitamine: Võtta kasutusele -R hüdraulilise puhvri tüüp suure kiirusega, suure koormusega ja suure löögiga töötamiseks; standardsest kummist puhvrist piisab madalal kiirusel ja väikese koormusega tööks.

     4. Laadimise kinnitus: Rangelt veenduge, et tegelik radiaalkoormus, aksiaalkoormus ja paindemoment on lubatud väärtustest madalamad, et vältida kinnikiilumist ja positsioneerimise kõrvalekaldeid.

  5.2 Tüüpilised rakendusestsenaariumid

     • Toorikute ümbersuunamine ja sorteerimine: 0°/90°/180° mitme nurga lülitusega teostage keskmine positsioneerimine ja materjali jaotus vasakule/paremale.

     • Mitme jaama indekseerimine: Kolmeasendiline lülitus automaatsete montaaži-, tuvastamis- ja protsessiülekandejaamade jaoks.

     • Tooriku ümberpööramine ja juhtimine: Täielik stabiilne pööramine ja juhtimine 0° → keskmine → 180° järkjärgulise pööramise kaudu.

     • Elektroonika ja pakendiautomaatika: kasutatakse pudelikorgi pingutamisel, kiibi positsioneerimisel, mitme nurga all tootetuvastus- ja täppispakendamise seadmetel.

6. MSZ vs MSQ põhierinevuste võrdlus

Ühe lause kokkuvõte

     SOLH MSZ-seeria kolmeasendiline hammaslatt-pöördsilinder saavutab eksklusiivse vasaku/keskmise/parempoolse kolmekordse positsioneerimise ühe ventiili lihtsa juhtimise, reguleeritava kesknurga ja suure kordustäpsusega, olles professionaalne kohandatud lahendus automatiseeritud sorteerimis-, indekseerimis- ja mitme nurga positsioneerimisseadmete jaoks.
