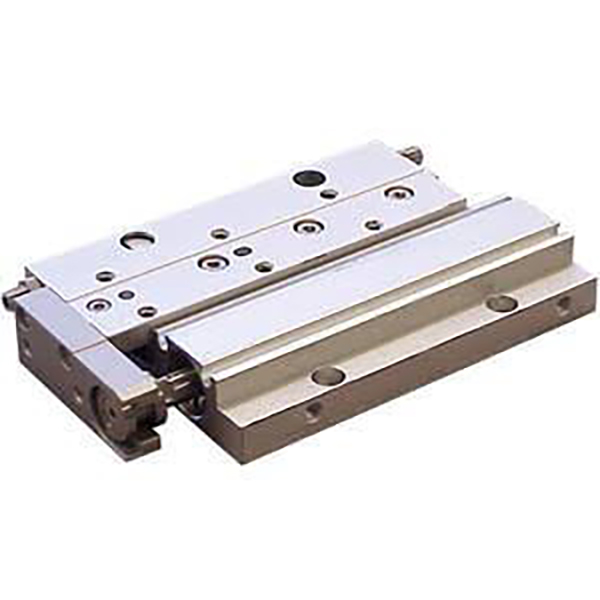

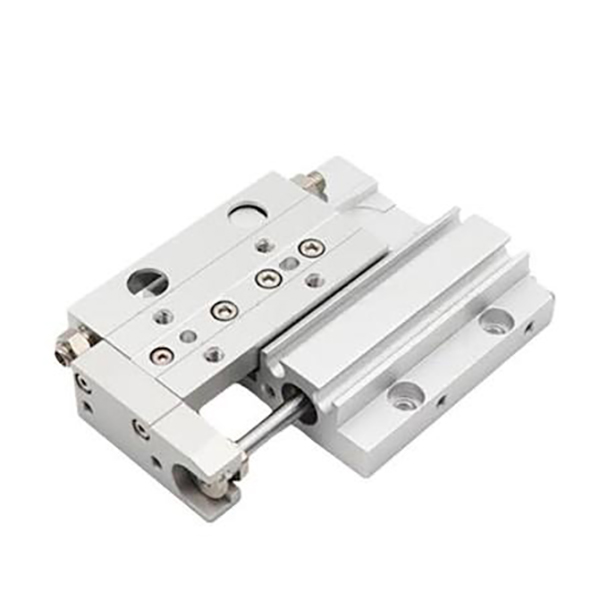

MXF-seeria üliõhuke suure jäikusega pneumaatiline liuglaud

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MXF seeria on üliõhuke, suure jäikusega pika käiguga pneumaatiline liuglaud, mis on mõeldud piiratud kõrgusega automaatikaseadmetele. Silindri ja ristrulli juhtrööpa paralleelse paigutuse, kahepoolse ülemise/põhjakinnituskonstruktsiooni ja keskmise kandevõimega saavutab see ülimadala kerekõrguse, mis on 40% õhem kui sama spetsifikatsiooniga tavalised MXS liugurid. Stabiilse keskmise täpsusega positsioneerimise, sujuva pika käiguga töö ja kõrgsagedusliku tsüklilise vastupidavusega on see põhiline madala profiiliga liugurlahendus kompaktsetes automatiseeritud süsteemides materjalide täpseks käsitsemiseks, kokkupanekuks ja jaamade vahetamiseks.

Põhipositsioneerimine ja struktuuriomadused

     -- Kahe toimega juhtimisstruktuur: stabiilne kahetoimeline töö, mille ava suurus on vahemikus φ8 kuni φ20 mm, pakkudes usaldusväärset keskmise koormuse väljundit 20–180 N, mis sobib ideaalselt keskmise koormusega täppiskäsitsemise stsenaariumidega.

     -- Paralleelsilindri ja ristrulli juhiku disain: Juhtsiin ja silinder on paigutatud paralleelselt, eraldades kandevõime kolvivarda tihendusliigutusest. See struktuur tagab suure jäikuse, väikese hõõrdumise, nullvahe ja äärmiselt sujuva lineaarse liikumise.

     -- Üliõhuke madala profiiliga korpus: kere kõrgus on vaid 16–27 mm, mis on 40% madalam kui samaväärsetel MXS-mudelitel. See on optimaalne valik ülimadala kliirensi ja väga kompaktse varustuse paigutuse jaoks.

     --Usaldusväärne keskmise täpsusega jõudlus: tagab 0,03 mm jooksva paralleelsuse, 0,05 mm vertikaalsuse ja ±0,02 mm korduva positsioneerimise täpsuse, mis vastab täielikult standardsetele keskmise täpsusega automatiseerimise positsioneerimise nõuetele.

     -- Kahepoolne ülitäpne paigaldus: Varustatud ülemiste läbivate aukudega ja alumiste keermestatud aukudega ning täppispositsioneerimistihvtide aukudega. Toetab positiivset ja vastupidist paigaldust, tagades pärast lahtivõtmist ja uuesti kokkupanekut suure korduva paigaldustäpsuse.

     -- Paindlik torustik ja andurite paigaldamine: Ühildub rist- ja aksiaalsete kahesuunaliste torustikega. Sisseehitatud magnetrõngas varjatud liugursoonega magnetlüliti paigaldamiseks, säästes paigaldusruumi ilma struktuursete häireteta.

     -- Reguleeritavad löögi ja mitme puhvri valikud: Standardsed polüuretaanpuhvrid mõlemas otsas stabiilse pehmenduse tagamiseks. Sisaldab 5 mm reguleeritavat käiku otsas (10 mm standardne trimmimisvahemik), valikulise X11 spetsifikatsiooniga 15 mm ülipika peenreguleerimise jaoks ja valikuliste hüdrauliliste puhvritega kõrgsageduslike kokkupõrgete stsenaariumide jaoks.

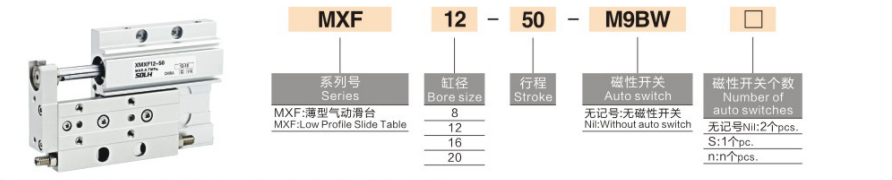

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: MXF12-50-M9BW

   2. Standardtellimuse viitenäited

     -- MXF8-20: standardmudel ilma lülitita, 8 mm ava, 20 mm käik, kahetoimeline

     -- MXF20-100-2M9B: 20 ​​mm ava, 100 mm pikkune käik, kaks magnetlülitit kahesuunaliseks asendi jälgimiseks

     -- MXF16-75-X11: 16 mm ava, 75 mm käik, 15 mm pikendatud käigu reguleerimine

Tehnilised põhispetsifikatsioonid (@0,5 MPa, kahetoimeline)

Põhijõudlus ja toote eelised

     -- Üliõhuke kompaktne struktuur, mis säästab äärmuslikult ruumi: Ülimadala kere kõrgusega 16–27 mm, mis on MXS-seeriast 40% õhem, kohandub see suurepäraselt ülimadala kliirensiga seadmete ja tiheda modulaarse paigutusega stsenaariumidega, kus tavalisi liugureid ei saa paigaldada.

     -- Kõrge jäikus ja stabiilne pika käiguga töö: Integreeritud monoliitse korpusega ühendatud ristrulli juhik kõrvaldab jooksevähised ja deformatsioonid. See säilitab värinavaba stabiilse töö maksimaalselt 100 mm pikkuse käigu ja kõrgsagedusliku tsükli tingimustes.

     -- Kahepoolne kinnitus, millel on tugev kohanemisvõime: Toetab ülemist läbiva ava kinnitust ja alumise keermestatud ava paigaldamist, ühildub nii positiivse kui ka vastupidise paigaldusega. Varustatud täpse positsioneerimise tihvti aukudega, et tagada korduva lahtivõtmise ja kokkupaneku järel kõrge kordustäpsus.

     -- Paindlik reguleeritav käik ja mitme jaamaga kohandamine: Standardne 5 mm peenreguleerimine otsas (10 mm kogu kärpimisvahemik). Valikuline X11 spetsifikatsioon tagab 15 mm pikendatud käigu reguleerimise, mis vastab täpsetele käigu kalibreerimise nõuetele mitme jaama automatiseeritud protsesside jaoks.

     -- Õlivaba ja pikk kasutusiga vähese hooldusega: Madala hõõrdumisega tihend ja õlivaba töökonstruktsioon, kasutusiga üle 5 miljoni tsükli. Seda saab kasutada nii puhastes tööstuskeskkondades kui ka tavapärastes automatiseeritud tootmisliinides, mille igapäevased hooldused on minimaalsed.

Paigaldusmeetodid ja tüüpilised rakendusstsenaariumid

   1. Kahekordne paigaldusmeetod

     -- Ülemine paigaldus: Fikseeritud ülemise koormuse paigutusega ülemise läbivate aukude kaudu. Koostatud positsioneerimistihvtidega ülitäpse positsioneerimise ja stabiilse kandevõime tagamiseks.

     -- Alumine kinnitus: Fikseeritud läbi põhja keeratud aukude otseseks seadme pinnale paigaldamiseks. Sellel on kindel kokkupanek ja see sobib ideaalselt vastupidiseks paigaldamiseks.

   2. Tüüpilised tööstuslikud rakendused

     -- 3C elektroonikatööstus: Ekraani lamineerimine, moodulite käsitsemine, PCB plaadi ülekandmine, tuvastusjaamade lülitamine ja elektroonikakomponentide täppispositsioneerimine.

     -- Täppismontaaži automatiseerimine: Väikeste osade pressimine, klemmikoost, kruvilukustuskinnitus ja kergete tööriistade tsükliline töö.

     -- Pakkimismasinad: Materjali tõukamine, lõikeriista ajamine, etikettide lamineerimine ja materjali transport lähima vahemaa tagant.

     -- Üldised automaatikaseadmed: Seadme ukse kere lükand, tootmisliini jaamade ümberlülitamine ja keskmise koormusega kõrgsageduslik tsükliline lineaarne sõit.

MXF vs MXH vs MXS | Low-Profile & Compact Slide Table Comparison

Kolmeastmeline kiirvalikujuhend

   1. Ava suuruse valik koormuse järgi: Sobitage ava läbimõõt vastavalt tooriku kaalule: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Stabiilse pikaajalise töö tagamiseks reserveerige vähemalt 50% koormusvaru.

   2. Insuldi kinnitus: Standardne käik on vahemikus 10 mm kuni 100 mm. Eelistage MXF-seeriat pika käiguga stsenaariumide jaoks (≥50 mm); vali MXH-seeria lühikeste ja kõrgsageduslike rattasõidutingimuste jaoks.

   3. Konfiguratsiooni sobitamine:
     --  Asukoha tuvastamine: Varustatud kahe M9B magnetlülitiga täpseks kahesuunalise käigu asendi jälgimiseks.

     -- Löögi peen reguleerimine: Regulaarseks kasutamiseks vali standardne -X10 (5mm trimmimine); vali -X11 (15 mm pikendatud kärpimine) mitmetaktiliseks täpseks kalibreerimiseks.

     --  Puhverdamise optimeerimine: kasutage tavapäraseks kasutamiseks standardseid polüuretaanpuhvreid; kõrgsageduslike löökide ja müra vähendamise stsenaariumide jaoks uuendage hüdraulilisi puhvreid.

Ühe lause kokkuvõte

     SOLH MXF-seeria üliõhukesel suure jäikusega pneumaatilisel liuglaual on 40% madalam kerekõrgus kui MXS-il, ristrulli kõrge jäikusjuhik, kahepoolne kinnitus ja pika käiguga keskmise koormuse stabiilsus, mis on kõrge kuluvõimega südamikulahendus piiratud kõrgusega kompaktseks automatiseerimiseks ja keskmise täpsusega suure täpsusega käsitsemiseks.
