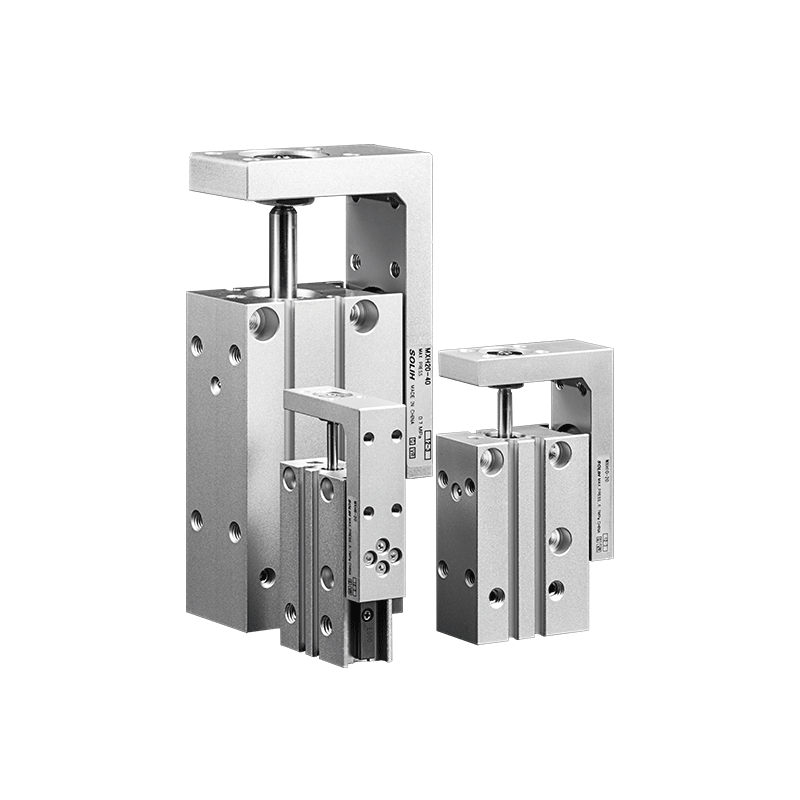

MXH-seeria kompaktne kitsas pika käiguga pneumaatiline liuglaud

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MXH seeria on kitsa tüüpi kompaktne pneumaatiline liuglaud, mis on varustatud ringleva kuuliga lineaarse juhtsüsteemiga. Kerge konstruktsiooniga, suure jäikuse ja pikendatud käiguga kuni 60 mm on sellel ülikitsas korpuse laius, mis säästab oluliselt paigaldusruumi. Suurepärase läbipaindevastase kandevõime ja keskmise täpsusega positsioneerimisvõimega on see spetsiaalselt optimeeritud mitme slaidi kõrvuti paigaldamiseks ja täpseks ülekandeks äärmiselt piiratud ruumiga automatiseeritud stsenaariumides, toimides ideaalse pikakäigulise mikrolineaarse sõidulahendusena 3C elektroonika ja täppisautomaatika jaoks.

Struktuuri ja disaini põhifunktsioonid

     --  Kahe kolviga ajami struktuur: võtab kasutusele topeltkolvi kahetoimelise sõidurežiimi, pakkudes stabiilset väljundjõudu ja silmapaistvat sünkroonset tööjõudlust, tagades ühtlase lineaarse liikumise kõrgsagedusliku tsüklilise töö ajal.

     --  Lõpmatu ringleva palli juhtsiin: Varustatud lõputu ringleva kuuliga lineaarsete juhtsiinidega, millel on kõrge struktuurne jäikus ja suurepärane lineaarse liikumise stabiilsus. Rännaku paralleelsust reguleeritakse lühikeste liigutuste korral 0,05 mm piires, vältides tõhusalt liikumise värinat ja kõrvalekaldeid.

     -- Ultra-kitsas kompaktne korpus: Optimeeritud kitsa laiusega struktuur, palju õhem kui traditsioonilised MXQ- ja MXS-seeria liuguslauad, toetades suurepäraselt mitme liuguse tihedat kõrvuti paiknemist, et maksimeerida seadmete ruumikasutust.

     -- Suurepärane nihkevastane kandevõime: Lubatud pöördemoment on ligikaudu 6 korda suurem kui traditsioonilisel MXU seerial, millel on oluliselt suurem vastupidavus ekstsentrilisele koormusele ja konsoolkoormusele, kohandudes keeruliste ühepoolse jõu töötingimustega.

     --  Mitmesuunaline paindlik paigaldus: Toetab 4-suunalist kinnitust põiki läbivate/keermestatud aukudega ja pikisuunaliste keermestatud aukudega. Koostatud 3-poolse torustikuga, vastab see kitsastele ja virnastatud seadmekonstruktsioonidele erinevatele paigaldus- ja torustiku paigutusnõuetele.

     -- Universaalne anduri kohandamine: Standardvarustuses sisseehitatud magnetrõngas, kahepoolsete anduri soontega, mis ühilduvad D-M9□ ja A93 seeria magnetlülititega, mis tagavad täpse käiguasendi tuvastamise ja signaali tagasiside.

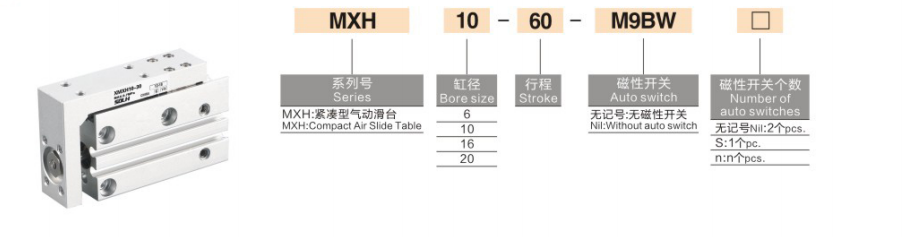

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: MXH16-50Z-M9NL

   2. Standardtellimuse viitenäide

     --  MXH10-30-M9BW: ava 10 mm, käik 30 mm, NPN magnetlüliti 1 m juhtme pikkusega

Tehnilised põhispetsifikatsioonid

Väljundjõu ja koormuse võrdlustabel (@0,5 MPa)

Ohutustegur ≥2; Vertikaalne koormus nõuab lubatud pöördemomendi kontrollimist

Lubatud pöördemomendi spetsifikatsioon (nihkevastane kandevõime, N·m)

Rakenduse stsenaariumid ja tootevaliku võrdlus

   1. MXH-seeria prioriteetsed rakendusstsenaariumid

     --  Äärmiselt piiratud ruumiga varustus: ülikitsas korpuse konstruktsioon toetab mitme liuglaua tihedat kõrvuti paigaldamist, mis sobib ideaalselt miniatuursete automatiseeritud seadmete sisemusse.

     --  Keskmise täpsusega pika käiguga toimingud: Maksimaalne käik kuni 60 mm ±0,02 mm kordustäpsusega, mis ületab tunduvalt tavaliste pneumaatiliste silindrite positsioneerimisstabiilsust, vastab keskmise täpsusega pika käigu ülekande nõuetele.

     --  Kerge koormuse kõrgsageduslik ülekanne: Ideaalne elektrooniliste komponentide, klemmide, väikeste plastosade ja täppistööriistade tsükliliseks käsitsemiseks ja positsioneerimiseks.

     --  Offset-koormuse töötingimused: Suurepärane pöördemomendi vastupidavus võimaldab stabiilset tööd ühepoolse jõu ja konsooli paigaldamise stsenaariumide korral, lahendades tavaliste liugurite läbipainde- ja värinaprobleemid.

MXH vs MXQ vs MXS seeria võrdlus

Professionaalse valiku juhised

     --  Ava suuruse sobitamine: Kontrollige horisontaalkoormust 50% piires nimiväärtusest ja vertikaalkoormust 25% piires nimiväärtusest, garanteeritud ohutusteguriga vähemalt 2, et tagada stabiilne pikaajaline töö.

     -- Insuldi reserveerimine: reservi valiku ajal 5–10 mm käiguvaru; MXH seeria maksimaalne standardkäik on 60 mm, et vältida kokkupõrke piiramist ja pikendada kasutusiga.

     -- Paigaldusrežiimi valik: ülikitsa ruumi paigutuse jaoks valige põikkinnitus; Kasutage pikisuunalist paigaldust virnastatud ja mitmekihiliste paigaldusstsenaariumide jaoks, et säästa seadmete üldist ruumi.

     -- Puhvri optimeerimine: Varustage hüdraulilise puhvriga, kui töökiirus ületab 300 mm/s või koorma kaal ületab 3 kg, vähendades tõhusalt terminali lööke ja vibratsiooni.

     -- Anduri konfiguratsioon: Kahepoolsed anduri sooned toetavad kahe magnetilise lüliti paigaldamist, võimaldades nii välja- kui ka tagasitõmbumise täpset tuvastamist, et jälgida kogu käigu asendit.

Ühe lause kokkuvõte

     SOLH MXH seeria kitsal kompaktsel pneumaatilisel liuglaual on ülikitsas korpus, kõrge pöördemomendi vastupidavus, 60 mm pikk käik ja ±0,02 mm keskmine täpsus, 4-suunaline kinnitus ja õlivaba töö, mis on optimaalne kulutõhus lahendus tihedaks paigalduseks ja väikese koormusega kõrgsagedusliku täpsusega ülekandeks kitsastes automatiseeritud ruumides.
