MXJ seeria ülikompaktne ülitäpne pneumaatiline liuglaud

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MXJ seeria on üliminiatuurne ülitäpne pneumaatiline liuglaud, mis on loodud mikrotäpseks lineaarseks sõitmiseks. Tänu ülikompaktsele jalajäljele, mikronitasemel positsioneerimistäpsusele, kergele konstruktsioonile ja mitmesuunalise paigaldusega ühilduvusele on see täiuslikult kohandatud kitsas ruumis asuvate automatiseeritud jaamade jaoks, sealhulgas 3C elektrooniline töötlemine, täppistuvastus, mikrokoost ja kõrgsageduslikud lühikese käiguga tsüklilised toimingud. See toimib miniatuursete automatiseerimisstsenaariumide jaoks ülitäpse mikrolineaarse ajamina.

Struktuuri ja disaini põhifunktsioonid

     -- Sõidurežiim: kahesuunaline kahesuunaline töö, ava läbimõõt φ4,5/6/8/12/16 mm, mis katab mikro- kuni kerge koormuse vahemikus 5–50 N.

     - Esmaklassiline struktuur: Martensiitsest roostevabast terasest korpus ja integreeritud lineaarne kuuljuhtrööp. Kandekonstruktsioon on isoleeritud kolvivarda tihendi liikumisest, mis tagab suure jäikuse ja ülimadala hõõrdumise.

     -- Mikronitaseme täpsus: liikumise paralleelsus 0,005 mm, paigaldusparalleelsus 0,03 mm, vertikaalsus 0,01 mm, tagades ülistabiilse täppispositsioneerimise keerukate protsesside jaoks.

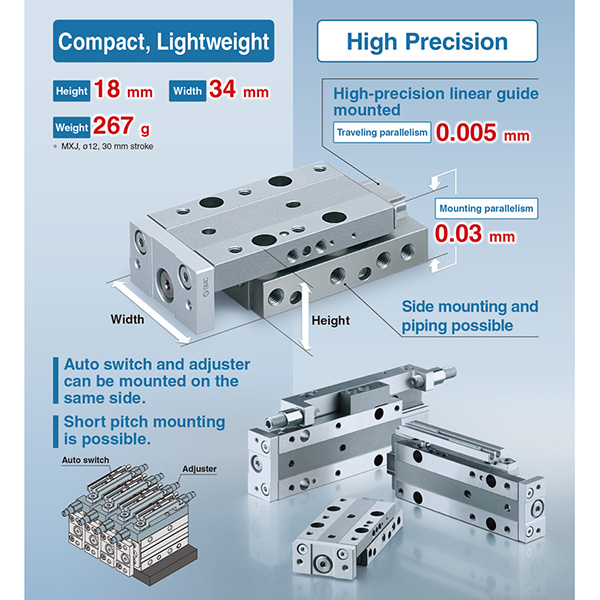

     -- Ülikompaktne suurus: üliõhuke kere disain, mille kõrgus on φ4,5 avaga mudelil vaid 10 mm ja φ12 avaga mudelil 18 mm kõrgus, 30%–50% väiksem kui samaväärsetel MXQ liuglaudadel, mis maksimeerib ruumikasutust tiheda paigutusega jaamade jaoks.

     -- Paindlik mitmepoolne paigaldus: toetab ülemist, alumist ja külgmist kolmepoolset paigaldust koos täpse positsioneerimisnõela aukudega, kohandudes erinevate piiratud ja tihedate seadmete paigutustega.

     -- Universaalse anduri ühilduvus: standardvarustuses on kahe magnetilise lüliti soonega. Mudelid käiguga ≥5mm võimaldavad paigaldada 2 M9B magnetlülitit. Sümmeetriline konstruktsioon võimaldab vasak-/paremlülitite ja torustike vahetamist kohapeal.

     -- Reguleeritav puhverdus ja piiramine: standardne kahe otsaga kummipuhver müra ja löögi vähendamiseks; valikulised ühe otsaga/kahe otsaga metallist käigupiirangid 0–5 mm reguleeritava käiguvahemikuga ülitäpse positsioneerimise jaoks.

Täielik mudeli kodeerimise reegel

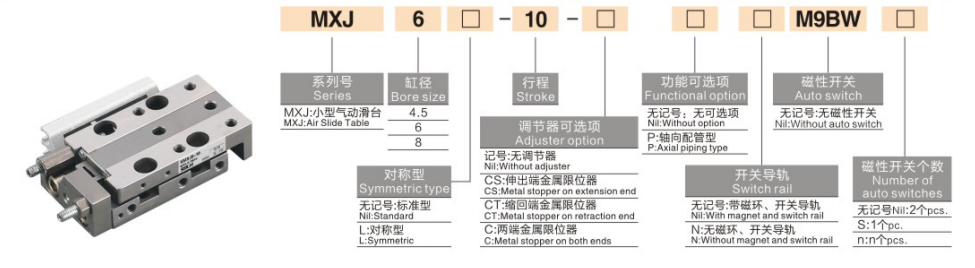

   1. Mudeli näide: MXJ6-10-CS-M9B

   2. Standardtellimuse viitenäited

     -- MXJ4.5-5: standardtüüp, ilma magnetlülitita, ava 4,5 mm, käik 5 mm, kahekordne toime

     -- MXJ8-15-B-2M9B: ava läbimõõt 8 mm, käik 15 mm, kahe otsaga metallist piirang, 2 tk M9B magnetlülitit

     -- MXJ12-20-L: sümmeetriline tüüp, ava 12 mm, käik 20 mm, pööratav külgtorustik

Tehnilised põhispetsifikatsioonid (@0,5 MPa, kahetoimeline)

   1. Mikrospetsifikatsioonid (φ4,5 / φ6 / φ8)

   2.Väikesed spetsifikatsioonid (φ12 / φ16)

Põhilised konkurentsieelised

   1. Mikronitaseme ülikõrge täpsus ja stabiilsus

     -- Integreeritud ühes tükis töötlemine, mis on ühendatud ülitäpse lineaarse kuuli juhtsiiniga, tagab korduva positsioneerimise täpsuse ±0,01 mm ja ülimadala paralleelsuse vea, mis vastab täielikult mikrotuvastus- ja peenpositsioneerimisprotsesside rangetele täpsusnõuetele.

   2. Ülikompaktne ja ruumisäästlik disain

     -- Üliõhuke ja ülilühike kerekonstruktsioon, mille minimaalne kõrgus on vaid 10 mm. Kolmepoolne paigalduskonstruktsioon kohandub ülikitsa vertikaalse ja horisontaalse ruumiga, säästes tavaliste liuglaudadega võrreldes üle 40% paigaldusruumi, mis sobib ideaalselt tihedate automatiseeritud tootmisliinide jaoks.

   3. Kerge ja kõrgsageduslik kiire reageerimine

    -- Optimeeritud roostevabast terasest kerge konstruktsioon (40–500 g) vähendab tõhusalt liikumisinertsi. Töökiirus jääb vahemikku 50–500 mm/s, mis toetab stabiilset kõrgsageduslikku tööd kiirusega 300 tsüklit minutis (cpm), et suurendada tootmise efektiivsust.

   4. Õlivaba töö ja ülipikk kasutusiga

     -- Kasutab madala hõõrdumisega kulumiskindlat tihendit ja õlivaba disaini, mis sobib puhaste töökodade ja kergelt õlise tööstuskeskkonnaga. Vastupidav konstruktsioonikonfiguratsioon tagab enam kui 5 miljoni tsükli pikkuse kasutusea pikaajalise stabiilse ja hooldusvaba tööga.

   5. Sümmeetriline pööratav disain paindlikuks paigaldamiseks

     -- Sümmeetriline õhupordi ja lüliti soone struktuur võimaldab kohapeal vahetada torustike ja anduri paigaldamist vasak- ja parempoolses osas, kõrvaldades suunapiirangud ja parandades oluliselt kohapealse silumise ja struktuuri kohandamise paindlikkust.

Paigaldusvormid ja tüüpilised rakendused

   1. Paigaldusmeetodid

     -- Pealiskinnitus: fikseeritud läbivate aukude kaudu täpsete positsioneerimistihvti aukudega, sobib töödeldava detaili ülaosa paigaldamiseks ja ülitäpse positsioneerimise stsenaariumide jaoks.

     -- Alumine kinnitus: fikseeritud põhja keermestatud avade kaudu, stabiilne ja usaldusväärne, sobib standardvarustuse pinnale paigaldamiseks.

     -- Küljekinnitus: fikseeritud külgmiste keermestatud aukude kaudu, sobib ideaalselt piiratud vertikaalse ruumi ja mitme liuguri tiheda paralleelse paigutusega seadmetele.

   2. Tüüpilised rakendusstsenaariumid

     -- 3C elektroonika: kiibi käsitsemine ja ülekandmine, kaamera objektiivi teravustamine, mikrokomponentide lamineerimine, nuppude vastupidavuse testimine

     -- Täppistuvastus: sondi positsioneerimine, CCD-kaamera täpne liikumine, mikromõõtmete mõõtmine, optiline peenkalibreerimine

     -- Mikrokoost: automaatne kruvide lukustamine, klemmide kokkupressimine, komponentide täpne sisestamine, miniatuurne rakise juhtimine

     -- Meditsiiniseadmed: mikropumba täppisjuhtimine, miniatuurne klapilülitus, väikese instrumendi teleskooppositsioneerimine

Kolmeastmeline kiire valiku juhend

   1. Ava valik koormuse järgi

     -- φ4,5 ≤ 0,5 kg / φ6 = 0,5 ~ 1 kg / φ8 = 1 ~ 2 kg / φ12 = 2 ~ 5 kg / φ16 = 5 ~ 8 kg. Stabiilseks täppistööks jätke vähemalt 50% koormuse ohutusvaru.

   2. Löögi kinnitus

     -- Standardne käiguvahemik: 5–50 mm. Kõrgsageduslike töötingimuste jaoks eelistage lühikesi lööke (5–20 mm), et tagada suurem täpsus ja tööstabiilsus.

   3. Konfiguratsiooni sobitamine

     -- Positsiooni jälgimine: varustage 2 M9B magnetlülitit kahesuunalise käigu asendi tagasiside jaoks.

     -- Täpsuspiirang: valige kahe otsaga metallist piirang (B) 0–5 mm reguleeritava käigu täpseks positsioneerimiseks.

     -- Paigalduskohandus: valige tiheda jaama paigutuse jaoks külgkinnitus, standardse pinnapaigalduse jaoks alumine kinnitus.

Ühe lause kokkuvõte

     SOLH MXJ-seeria ülikompaktne ülitäpne pneumaatiline liuglaud sisaldab mikronitaseme positsioneerimistäpsust, kolmepoolset paindlikku kinnitust, kerget kõrgsageduslikku tööd ja valikulisi reguleeritavaid metallist piirajaid, mis toimivad kulutõhusa täppis-mikrolineaarse ajamina, mida kasutatakse laialdaselt 3C elektroonikas, täppis- ja automaatikaseadmetes, meditsiiniseadmetes.
