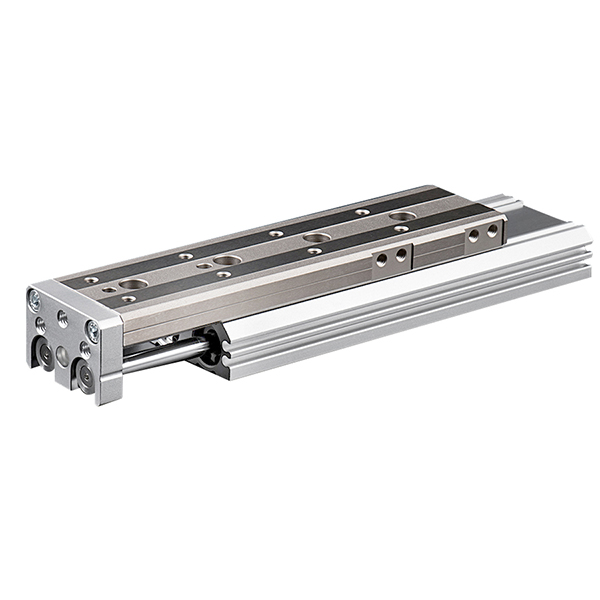

MXQ seeria pneumaatiline liuglaud | Tsirkuleeriva palli juht / ökonoomne tüüp

Kaubamärk: Richge Technology SOLH

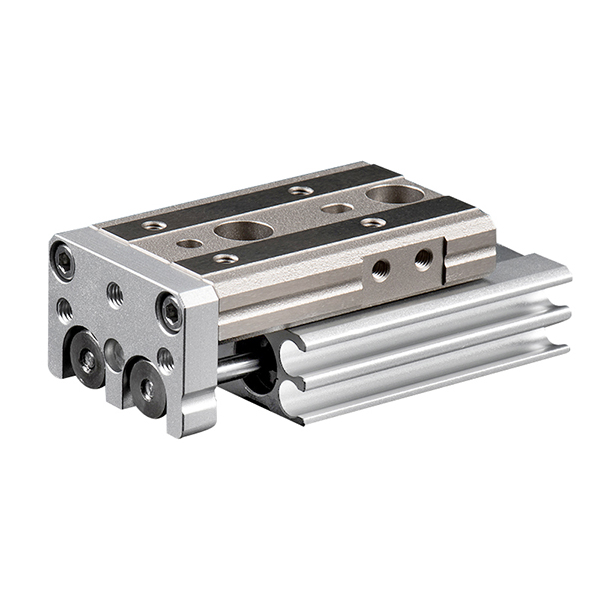

Toote ülevaade

     SOLH MXQ seeria on ökonoomne kompaktne pneumaatiline liuglaud, millel on kahe kolviga ajamisüsteem ja tsirkuleerivad kuuli juhtsiinid. Tänu üliõhukesele ja kergele integreeritud struktuurile tagab see stabiilse keskmise täpsusega lineaarse liikumise kordustäpsusega ±0,02 mm. Kulusäästliku alternatiivina traditsioonilisele "silindri + välisjuhiku" kombinatsioonile vähendab see oluliselt seadmete kulusid, säilitades samal ajal usaldusväärse töövõime. Ideaalne üldiste automatiseeritud käsitsemise ja standardsete täppismontaaži stsenaariumide jaoks, see on eelistatud põhiline lineaarne juhtimislahendus massautomaatsete tootmisliinide jaoks.

Põhistruktuur ja tööpõhimõte

     -- Kahe kolviga kahetoimeline ajam: Varustatud kahe kolviga konstruktsiooniga, mis tagab sama ava suurusega ühesilindriliste liugurite kahekordse tõukejõu. See tagab sünkroonse ja stabiilse lineaarse liikumise ilma kõikumise või läbipaindeta kõrgsagedusliku tsüklilise töö ajal.

     -- Tsirkuleeriv palli juhtsiin: Võetakse kasutusele eellaadimata retsirkuleeriva kuulijuhiku konstruktsioon, millel on sujuv kerge koormuse liikumine ja madalad tootmiskulud. See säilitab stabiilse ±0,02 mm korduspositsioneerimise täpsuse, mis vastab täielikult keskmise täpsusega automatiseerimise nõuetele.

     -- Üliõhuke ja kerge integreeritud korpus: Integreeritud silindri ja liuglaua struktuur on MXS-seeriast 10% madalam ja kaalult 22% kergem, võimaldades piiratud ruumiga seadmete jaoks kompaktsemat paigalduspaigutust.

     -- Paindlik kolmepoolne kinnitus: Toetab põhja-, külg- ja aksiaalset kolmesuunalist kinnitust eelseadistatud täppispositsioneerimistihvti aukudega. See lihtsustab kohapealset paigaldus- ja positsioneerimisprotseduuri, parandades üldist montaaži efektiivsust.

     -- Sisseehitatud magnetilise induktsiooni disain: Standardne sisemine magnetrõngas reserveeritud külgmiste kinnitussoontega D-M9□ ja A93 seeria magnetlülititele. Süvistatud paigalduskonstruktsioon väldib struktuurseid häireid ja tagab stabiilse asendisignaali tagasiside.

 Täielik mudeli kodeerimise reegel

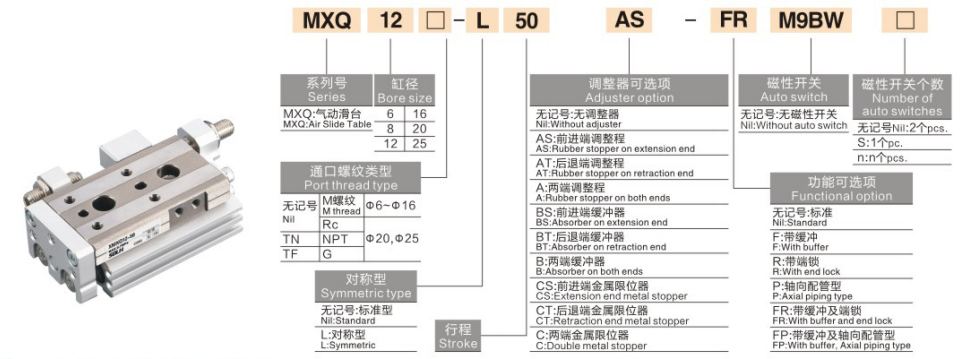

   1. Mudeli näide: MXQ16-50AS-M9BW

   2. Standardtellimuse viitenäide

     -- MXQ20-75A-FR-M9NL: ava 20 mm, käik 75 mm, kahe otsa käigu reguleerimine, aksiaalne torustik, PNP magnetlüliti 3 m juhtme pikkusega

Üldised tehnilised põhispetsifikatsioonid

Väljundjõu ja koormuse võrdlustabel (@0,5 MPa, horisontaalne paigaldus)

Märkus: kandevõime väheneb pikema käigu ja suurema töökiiruse korral; ohutustegur ≥2; vertikaalne koormus nõuab lubatud pöördemomendi kontrollimist

Rakenduse stsenaariumid ja tootevaliku võrdlus

   1. MXQ-seeria prioriteetsed rakendusstsenaariumid

     --  Üldine automatiseeritud käsitsemine: Ideaalne väikeste elektrooniliste osade, klemmide, plastkomponentide ja kergete moodulseadmete tsükliliseks ülekandmiseks standardsete täpsusnõuetega.

     -- Kulutundlikud automatiseerimisprojektid: ülitäpse MXS-seeria kulutõhusa alternatiivina vähendab see seadme üldkulusid rohkem kui 30%, säilitades samal ajal stabiilse põhijõudluse.

     -- Ülikompaktne ruumipaigutus: Omab madalamat kere kõrgust ja kergemat kaalu kui MXS liugused, säästes vertikaalset paigaldusruumi ülikompaktsete automatiseeritud seadmete jaoks.

     -- Keskmise täpsusega kerge koormusega töö: Ideaalne töötingimustesse, kus on ±0,02 mm positsioneerimisnõudlus ja mis ei nõua kõrget jäikust ega suurt pöördemomendi vastupidavust.

     -- Kõrgsageduslik lühitaktiline jalgrattasõit: Usaldusväärne pikaajaliseks korduvaks tööks 10–50 mm lühikese käiguga, asendades tõhusalt traditsioonilised poolitatud silindri ja välise juhiku kombinatsioonid.

   2.MXQ vs MXS vs MXH | Core SMC slaiditabeli võrdlus

Professionaalse valiku põhipunktid

     -- Ava suuruse sobitamine: Valige sobiv ava suurus vastavalt tooriku kaalule ja paigaldussuunale. Stabiilse pikaajalise töö tagamiseks reguleerige horisontaalkoormust 50% piires nimiväärtusest ja vertikaalkoormust 25% piires nimiväärtusest.

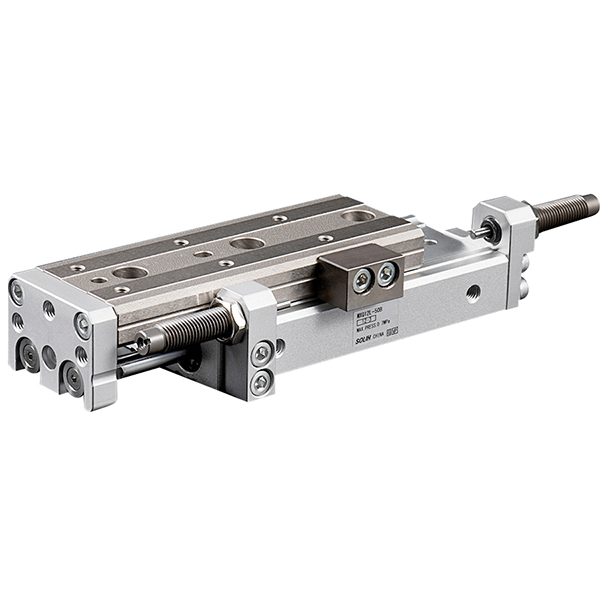

     -- Löögi valik ja marginaali reserveerimine: Varuge mudeli valimisel 5–10 mm käiguvaru. Kui vajate täpset käigu kalibreerimist, võtke kasutusele AS/AT/A peenreguleerimisliide (0–5 mm kärpimine).

     -- Paindlik paigaldusvalik: Altpoolt kinnitus horisontaalseks materjalikäsitluseks; külgkinnitus külgmiseks fikseeritud paigalduseks; aksiaalne kinnitus Z-telje virnastamiseks ja mitmekihiliseks seadmete kokkupanekuks.

     -- Puhvri konfiguratsiooni optimeerimine: Standardne kummipuhver tavapäraseks madalal kiirusel töötamiseks. Paigaldage valikuline hüdrauliline puhver, kui töökiirus ületab 300 mm/s või koorma kaal ületab 5 kg (ei kehti MXQ6 mudeli puhul).

     -- Asukoha tuvastamise konfiguratsioon: Ühildub M9B/M9N/A93 magnetlülititega. Kahepoolsed sisseehitatud sooned toetavad kahe lüliti paigaldamist, et saada täpset välja-/tõmbesignaali tagasisidet.

Ühe lause kokkuvõte

     SOLH MXQ seeria ökonoomne pneumaatiline liuglaud kasutab kerget tsirkuleerivat kuuljuhikut ja kahe kolviga integreeritud struktuuri, millel on ülikerge õhuke korpus, ±0,02 mm stabiilne keskmise täpsusega ja madala hinnaga, mis on parim kulutõhus asendus traditsioonilistele silindri-juhiku kombinatsioonidele üldise tööstusautomaatika ja kerge täpsusega kokkupanekuks.
