MXS-seeria pneumaatiline liuglaud | Ristrulli juhiku kahesilindriline tüüp

Kaubamärk: Richge Technology SOLH

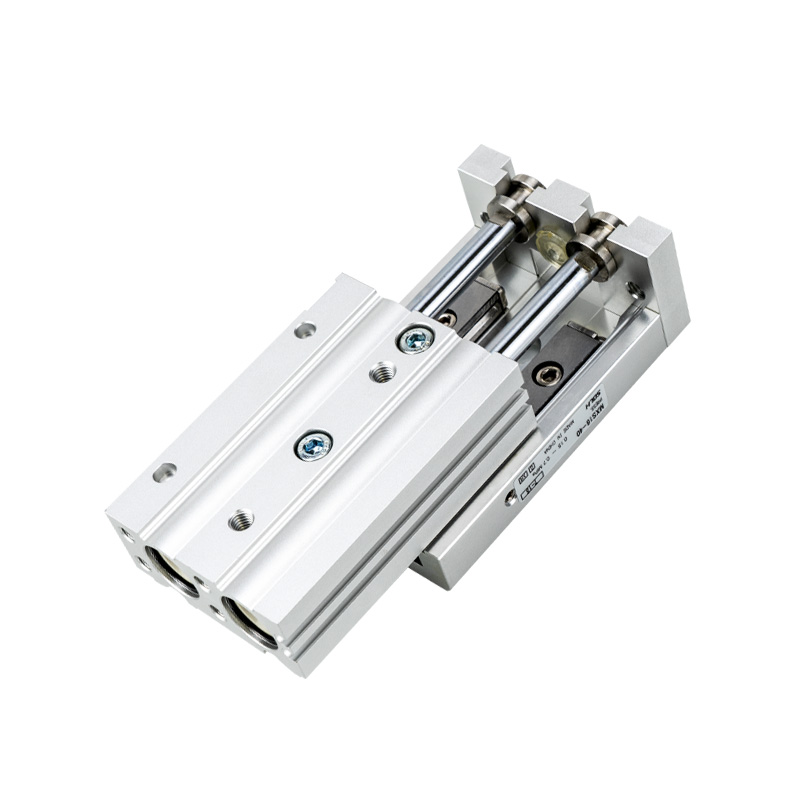

Toote ülevaade

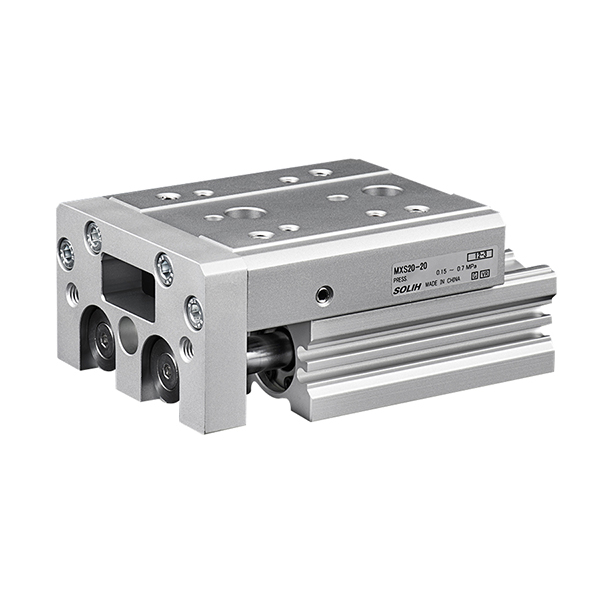

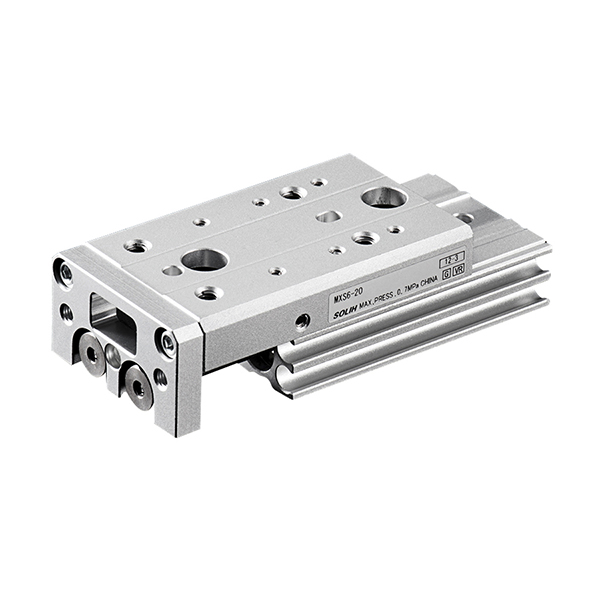

     SOLH MXS seeria on suure jäikusega, ülitäpne integreeritud pneumaatiline liuglaud, mis on varustatud kahe kolviga ajamikonstruktsiooni ja professionaalsete ristrullikute juhtsiinidega. Üliõhukese kompaktse korpuse, nullkliirensiga eellaaditud juhtsüsteemi ja kahekordse väljundi tõukejõuga tagab see ülistabiilse lineaarse liikumise kordustäpsusega kuni ±0,01 mm. Kõik-ühes integreeritud disain vähendab oluliselt seadmete mahtu võrreldes traditsiooniliste poolitatud silindri ja välise juhiku kombinatsioonidega. Seda kasutatakse laialdaselt täpses lineaarses ülekandes, joondusmontaažis, elektroonilistes ja pooljuhtide tööriistades, mis on tavapäraste lineaarsete juhtimislahenduste optimaalne täiendatud asendus.

Põhistruktuur ja tööpõhimõte

     -- Kahe kolviga ajamisüsteem: omab kahekordse toimega kahe kolviga struktuuri, mis annab kaks korda suurema tõukejõu kui ühesilindrilised sama ava suurusega liugurid. See tagab väga sünkroonse töö ja välistab tõhusalt liikumise kõrvalekalde ja kõikumise kõrgsagedusliku liikumise ajal.

     -- Premium Cross Roller juhtsiin: Sisseehitatud ülitäpne ristrullijuhik eelkoormuse konstruktsiooniga, nullkäiguga kliirens, suurepärane konstruktsiooni jäikus ja tugev vastupidavus radiaalkoormusele ja pöördemomendi läbipaindele. See säilitab stabiilselt ±0,01 mm ülikõrge korduspositsioneerimise täpsuse pikaajaliseks tsükliliseks tööks.

     -- Integreeritud kõik-ühes disain: Silinder ja liuglaud on täiuslikult integreeritud ühe üksusena, vähendades üldist paigaldusmahtu 30% ~ 50% võrreldes jagatud tüüpi konstruktsioonidega. See ei nõua paigaldamise ajal käsitsi joondamist, parandades oluliselt montaaži tõhusust ja konstruktsiooni järjepidevust.

     -- Paindlik kolmepoolne kinnitus: Toetab põhja-, külg- ja aksiaalset kolmesuunalist paigaldust koos eelseadistatud täppispositsioneerimistihvtide aukudega. See toetab otsest virnastamispaigaldust ja külgmist fikseeritud paigaldust, kohandudes mitmekesiste kompaktsete seadmete paigutuse nõudmistega.

     -- Sisseehitatud anduri kohandamine: Varustatud standardse sisemise magnetrõngaga, reserveeritud sisseehitatud soontega korpusel, mis ühildub D-M9□ ja A93 seeria magnetlülititega. Süvistatav disain väldib struktuurseid häireid ja tagab täpse käiguasendi tagasiside.

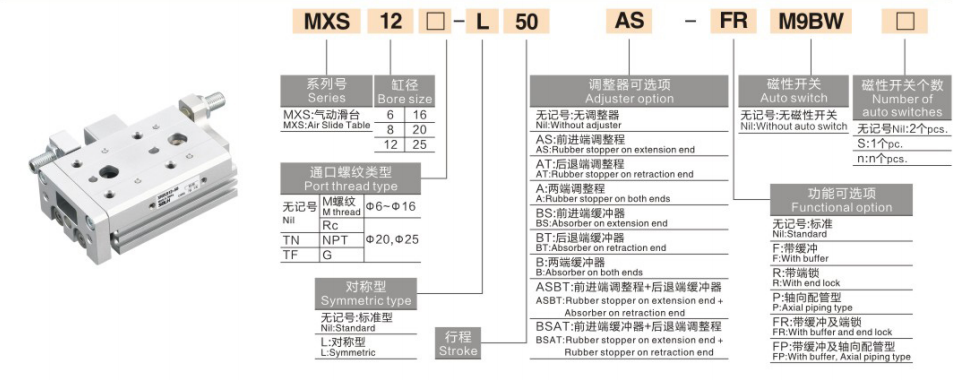

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: MXS16-50AS-M9BW

   2. Standardtellimuse viitenäide

     -- MXS20-75A-FR-M9NL: ava 20 mm, käik 75 mm, kahe otsa käigu reguleerimine, aksiaalne torustik, PNP magnetlüliti 3 m juhtme pikkusega

Üldised tehnilised põhispetsifikatsioonid

Väljundjõu ja koormuse võrdlustabel (@0,5 MPa, horisontaalne paigaldus)

Märkus: kandevõime väheneb pikema käigu ja suurema kiirusega; ohutustegur ≥2; vertikaalne koormus nõuab lubatud pöördemomendi kontrollimist

Taotlemise stsenaariumid ja valikujuhised

   1. MXS-seeria prioriteetsed rakendusstsenaariumid

     --  Ülikõrge täpsusega positsioneerimine ja edastamine: Ideaalne elektroonikakomponentide, klemmide, optiliste läätsede ja miniatuursete moodulite täpseks lineaarseks ülekandmiseks ja joondamiseks rangete ±0,01 mm positsioneerimisnõuetega.

     -- Piiratud ruumiga kompaktne varustus: Üliõhuke integreeritud struktuur vähendab seadmete kõrgust 30% võrreldes tavaliste liuglaudadega, sobides ideaalselt miniatuursete ja väga kompaktsete automatiseeritud jaamadega.

     -- Suure jäikuse ja läbipaindevastased töötingimused: Ristrullijuhiku disain tagab suurepärase pöördemomendi ja ekstsentrilise koormuse taluvuse, sobib roboti Z-telje juhtimiseks ja keeruliste jõutingimustega ülitäpsete montaažijaamade jaoks.

     -- Kõrgsageduslik lühitaktiline tsükliline töö: stabiilne pikaajaliseks kõrgsageduslikuks tööks 10–50 mm lühikese käiguga, säilitades ühtlase täpsuse ilma nihke ja värinata.

     -- Struktuuri lihtsustamine ja kulude vähendamine: Integreeritud silindri- ja juhtstruktuur asendab täielikult traditsioonilise jagatud "silinder + välisjuhiku" kombinatsiooni, lihtsustades mehaanilist konstruktsiooni ning alandades montaaži- ja hoolduskulusid.

Professionaalse valiku põhipunktid

     -- Ava suuruse valik: Sobitage ava suurus vastavalt tooriku kaalule ja paigaldusrežiimile. Stabiilse töö tagamiseks reguleerige horisontaalkoormust 50% piires nimiväärtusest ja vertikaalkoormust 25% piires nimiväärtusest.

     -- Löögi valik: Varuge mudeli valimisel 5–10 mm käiguvaru. Valige AS/AT/A käiguregulaator (0–5 mm peenreguleerimine), kui on vaja täpset käigu kärpimist.

     -- Paigaldussuuna sobitamine: Altpoolt kinnitus horisontaalseks materjalikäsitluseks; külgkinnitus külgmiseks fikseeritud paigalduseks; aksiaalne kinnitus Z-telje virnastamiseks ja mitmekihiliseks kokkupanekuks.

     -- Puhvri konfiguratsiooni optimeerimine: Standardne kummipuhver tavapäraseks tööks. Varustage hüdraulilise puhvriga, kui töökiirus ületab 300 mm/s või kui koorma kaal ületab 5 kg, et vähendada terminali lööki ja vibratsiooni.

     -- Asukoha tuvastamise häälestus: Ühildub M9B/M9N magnetlülititega. Kahepoolsed sisseehitatud sooned toetavad 2 lüliti paigaldamist, et tagada täpne signaali tuvastamine nii välja- kui ka tagasitõmbamisel.

Ühe lause kokkuvõte

     SOLH MXS-seeria kahesilindriline pneumaatiline liuglaud kasutab esmaklassilist ristrullijuhikut ja integreeritud kõik-ühes konstruktsiooni, millel on kahekordne tõukejõud, ±0,01 mm ülikõrge täpsus, suurepärane jäikus ja läbipaindevastane võime, mis toimib tipptasemel täppisautomaatika lahendusena pooljuhtide, suure täpsusega positsioonide kokkupanekuks.
