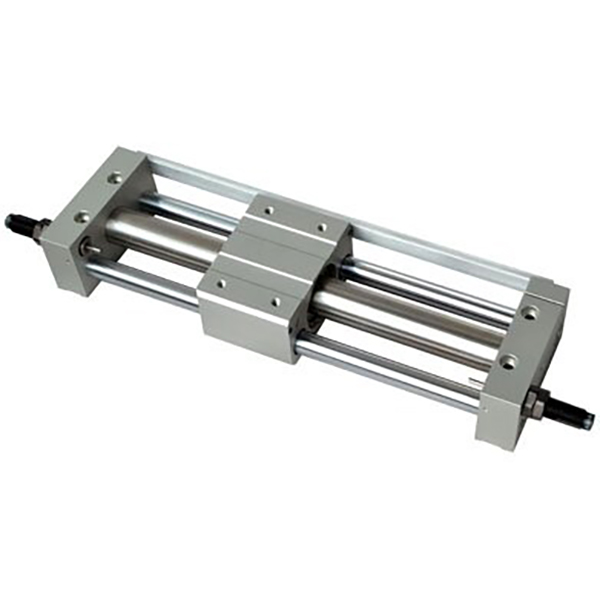

RM-seeria magnetühendusvardata silinder | Airtac Compact juhitava pika käigu tüüp

Kaubamärk: Richge Technology SOLH

RMT
RMTL

Toote ülevaade

     SOLH RM-seeria on peavoolu Airtaci stiilis magnetühendusega vardadeta silinder, mis on loodud kompaktse, pika käiguga ja juhitava lineaarse sõidu jaoks. Võttes kasutusele kontaktivaba magnetilise sünkroonülekande sisemise kolvi ja välise liuglaua vahel, saavutab täielikult suletud konstruktsioon täieliku lekkevaba ja tolmuvaba töö. Hõlmab nelja südamikumudelit, sealhulgas põhitüüpi ja juhitava varda tüüpi, ava suurus on vahemikus φ10 kuni φ40 mm maksimaalse käiguga 2000 mm. Sisseehitatud juhtseadise, laia temperatuuri kohandamise ja kõrge kuluvõimega see sobib suurepäraselt pika käiguga lineaarse ülekande ja puhta ruumi automatiseerimise stsenaariumide jaoks, olles eelistatud kodumaise alternatiivina SMC CY1/CY3 seeriatele.

Põhimudelite klassifikatsioon ja struktuuriomadused

1. Täitke RM perekonna mudeli klassifikatsioon

• RMS põhitüüp: üliminimalistlik struktuur ilma sisseehitatud juhtsüsteemita. Paigaldamiseks on vaja väliseid tugiklambreid ja lineaarseid juhtsiine. Sellel on madalaim hind ja see sobib ideaalselt eelarvetundlike projektide jaoks, millel on reserveeritud juhtstruktuurid.

• RMT standardne juhitav tüüp: Varustatud kahe juhtvarda ja liuglaagritega integreeritud juhtimisfunktsiooni jaoks. See talub külgmisi ja ekstsentrilisi koormusi ilma väliste juhtsiinideta, võimaldades lihtsat ja kiiret paigaldamist tavapärastes töötingimustes.

• RMTL täppisjuhitav tüüp: võtab kasutusele laiendatud ülitäpsed juhtvardad ja suure jäikuse laagrid, et suurendada lineaarse liikumise täpsust. Korduva positsioneerimise täpsus ulatub ±0,1 mm-ni, mis vastab ülitäpse käigu positsioneerimise ja mikrokauguse edastamise nõuetele.

• RMH suure koormusega liuguri tüüp: optimeeritud tugevdatud liugsiinide ja ülitugeva juhtvarda konstruktsiooniga, millel on suurepärane kandevõime ja läbipaindevastane jõudlus. Seda saab otse kasutada eraldiseisva lükandlauana suure koormuse ja kõrge stabiilsusega tööstsenaariumide jaoks.

2. Põhilised struktuurieelised

• Magnetühenduse ajam ja lekkevaba puhas jõudlus: Sisseehitatud ülitugev magnetmassiiviga teostatakse mittemehaanilist sünkroonset edastust. Täielikult suletud silindri silinder isoleerib täielikult sisemised õhuringlused väliskeskkonnast, saavutades nulli õhulekke ja tolmuvaba töö. See vastab täielikult toidu-, elektroonika- ja meditsiinipuhastustöökoja rakenduste hügieenistandarditele.

• Vardata kompaktne disain ja ruumisäästlik: Kolvivarda pikenduskonstruktsioon ei vähenda paigaldusruumi 50% võrreldes traditsiooniliste ühendusvarda silindritega. See säilitab stabiilse lineaarse töö ilma paindeta isegi maksimaalselt 2000 mm pika käigu tingimustes, toetades ideaalselt kompaktset varustuse disaini.

• Isoleeritud tolmukindel struktuur ja pikem kasutusiga: Kolbikamber ja liuglaud on täielikult isoleeritud, et vältida välise tolmu, mustuse ja lisandite sattumist silindri sisemusse. Optimeeritud kulumiskindla rõnga ja tolmukindla rõnga kombinatsioon vähendab tõhusalt hõõrdekadu ja pikendab üldist kasutusiga.

• Integreeritud kahe juhtvarda disain (RMT/RMTL/RMH): Iseseisev juhtstruktuur välistab vajaduse väliste liugsiinide järele. See talub tõhusalt külgjõudu ja ekstsentrilist koormust, tagades sujuva ja stabiilse edasi-tagasi liikumise ning suurema paigaldustõhususe.

• Mitme puhvri konfiguratsioon stabiilseks tööks: Standardsed fikseeritud kahe otsaga kummist puhvrid neelavad töölööke ja vähendavad sõidumüra. Valikulised reguleeritavad puhvrid ja hüdraulilised puhvrid toetavad stabiilset tööd maksimaalsel kiirusel 500 mm/s, vältides jäika lööki suure kiirusega tsüklilise liikumise ajal.

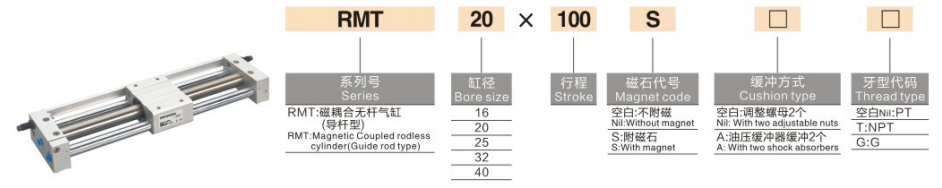

Täielik mudeli kodeerimise reegel

1. Mudeli näited: RMT20-500 | RMS16-300-S

2.Standardtellimuse viitenäited

• RMS16-300: 16 mm ava, 300 mm käik, põhiline mittejuhitav tüüp ilma magnetlülitita

• RMT20-500-S: 20 mm ava, 500 mm käik, standardne juhitav tüüp koos magnetlisaseadmega

• RMTL25-800: 25 mm ava, 800 mm käik, ülitäpne juhitav tüüp

Tehnilised põhispetsifikatsioonid (20 ℃ standardtingimus)

1. Põhilised üldspetsifikatsioonid

• Töörežiim: Kahetoimelise magnetühendusega kontaktivaba sünkroonülekanne

• Töötav vedelik: Filtreeritud suruõhk (40 μm filtreerimine, õlivaba töö on saadaval)

• Ümbritsev temperatuur: -20 ℃ ~ 70 ℃ (ülilai temperatuuriga tööstuslik kvaliteet)

• Töörõhu vahemik: 0,15 ~ 0,7 MPa; Tõkestusrõhk: 1,0 MPa

• Standardne töökiirus: 50-500 mm/s

• Puhverrežiim: Standardne kahe otsaga fikseeritud kummipuhver; valikuline reguleeritav puhver / hüdrauliline puhver

• Magnetiline hoidmisjõud: 55 ~ 1400 N (suurneb järk-järgult koos ava suurusega)

2. Peamiste toimivusparameetrite diagramm (@0,5 MPa)

Põhilised konfigureerimise ja valiku juhised

1. Ava suuruse valik koormuse ja tõukejõu järgi

• φ10 ~ φ16 (mikro-light Duty): Sobib koormustele ≤2kg, mõeldud komponentide lühitaktiliseks täppisülekandeks ja mikropositsioneerimistoiminguteks miniatuursetes elektroonilistes automaatikaseadmetes.

• φ20 ~ φ25 (üldine kerge koormus): Sobib 4–6 kg kerge koormusega, ideaalne tavapäraste pika käiguga tõukamis- ja tõmbamisoperatsioonide jaoks (≤1000 mm) üldistel automatiseeritud tootmisliinidel.

• φ32 ~ φ40 (keskmine koormus): Kohaldatav 10–16 kg keskmise koormusega stsenaariumide jaoks, mis on täiuslikult kohandatud pika käiguga materjalikäsitluse ja kõrgsageduslike tsükliliste töötingimuste jaoks pakendi- ja logistikaautomaatikaseadmetes.

2. Mudeli ja juhtimissüsteemi valik

• RMS põhitüüp: ülimalt odav lahendus ilma sisseehitatud juhikuta. Sobib eelarvetundlikele projektidele ja eelinstallitud väliste lineaarsete juhtsiinidega seadmetele, mis nõuavad kahe otsaga kronsteini fikseerimist.

• RMT standardne juhitav tüüp: Kõik-ühes kahe juhtvarda disain koos sisseehitatud laagrijuhikuga. See talub tavapärast külgkoormust ilma väliste juhttarvikuteta, seda iseloomustab lihtne paigaldus ja laialdane kohandatavus standardsete töötingimuste jaoks.

• RMTL täppisjuhitav tüüp: Laiendatud ülitäpsed juhtvardad optimeerivad lineaarse liikumise stabiilsust, saavutades korduva positsioneerimise täpsuse kuni ±0,1 mm. Parim valik täpse positsioneerimise, täpse montaaži ja suure lineaarse nõudlusega stsenaariumide jaoks.

• RMH suure koormusega liuguri tüüp: tugevdatud liugsiin ja ülitugev juhtvarda struktuur parandavad oluliselt läbipaindevastast võimet ja kandevõimet. See võib asendada iseseisvaid liuglaudu, et täita rasket koormust ja pika käiguga sõiduülesandeid.

3. Keskkonna ja funktsionaalse konfiguratsiooni valik

• Puhta keskkonna rakendus: Lekkevaba ja tolmuvaba kontaktivaba magnetülekanne väldib sekundaarset reostust. RMT ja RMTL isejuhitavad mudelid on eelistatud pikaajaliseks stabiilseks tööks toidu-, meditsiini- ja elektroonikapuhastustöökodades.

• Kiire töötingimuste uuendamine: Varustage väliste hüdrauliliste puhvritega, et kõrvaldada lõpplöögid, toetades stabiilselt pidevat kiiret tööd kuni 500 mm/s kõrgsageduslike tsükliliste tootmisliinide puhul.

• Täpse asukoha tagasiside: Lisa -S magnetiga varustatud konfiguratsioon, mis ühildub D-M9 seeria magnetlülititega, realiseerib mitmepunktilise käigu positsioneerimise ja reaalajas elektrilise signaali tagasiside automaatse ühendusjuhtimise jaoks.

Tüüpilised tööstusliku rakenduse stsenaariumid

• Puhta ruumi elektrooniline materjali ülekanne: Tolmuvaba ja saastevaba magnetühenduse struktuuri kasutatakse laialdaselt materjalide pikamaakäitluseks pooljuhtide ja LCD tolmuvabades töökodades, kaitstes tõhusalt puhast tootmiskeskkonda.

• Toidu- ja farmaatsiatoodete pakendiliini ümberpaigutamine: Isejuhitav integreeritud disain lihtsustab paigaldamist ja igapäevast hooldust, rahuldades suurepäraselt pika käiguga tooriku lükkamise ja tõmbamise nõudmisi kergete ja keskmise koormusega pakkimisseadmete hügieenilise ja usaldusväärse jõudlusega.

• Automatiseeritud seadmete uste ja kilpide juhtimine: Varrata kompaktne konstruktsioon säästab 50% paigaldusruumi, sobib pika käiguga seadmete kaitseuste, tolmukilpide ja turvakatete stabiilseks avamiseks ja sulgemiseks.

• Pika käiguga montaažiliini täpne positsioneerimine: RMTL-i ülitäpse juhitud mudel tagab suurepärase lineaarsuse ja korduva positsioneerimise täpsuse, mis vastab tootmisliinide 1–2-meetrise ülipika vahemaa täpse positsioneerimise ja tsüklilise edastamise nõuetele.

• Kompaktsete seadmete renoveerimine ja ruumi kokkuhoid: See on ideaalne asendus traditsioonilistele kinnitusvarda silindritele pika käiguga (>500 mm) stsenaariumides, optimeerides oluliselt seadmete paigutust ja realiseerides kompaktse automatiseeritud seadmete disaini.

RM-seeria vs CY1 / CY3-seeria põhiparameetrite võrdlus

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse kinnitus: Arvutage vajalik tõukejõud tegeliku koormuse kaalu alusel ohutusteguriga ≥2. Soovitatavad reeglid: ≤2kg → φ16; 4–6 kg → φ25; 10–16 kg → φ40.

2. Mudeli tüübi kinnitus: ülimadala eelarve jaoks valige RMS; RMT standardsete üldiste töötingimuste jaoks; RMTL ülitäpsete positsioneerimisnõuete jaoks; RMH suure koormuse ja läbipaindevastaste stsenaariumide jaoks.

3. Käigu spetsifikatsiooni kinnitus: Valige tavapäraseks kasutamiseks standardne käik 50–1000 mm; valikuline pikendatud käik kuni 2000 mm keskmise pikkusega sõidunõuete jaoks.

Ühe lause kokkuvõte

     SOLH RM-seeria Airtac-stiilis magnetühendusega vardadeta silinder ühendab endas mitmekesised isejuhitavad struktuurid, ülilaia temperatuuri kohanemisvõime ja lekkevaba puhta jõudluse, toimides kõrge kulutasuvuse kodumaise pika käiguga lineaarse sõidulahendusena keskmise eelarvega automatiseeritud seadmetele.
