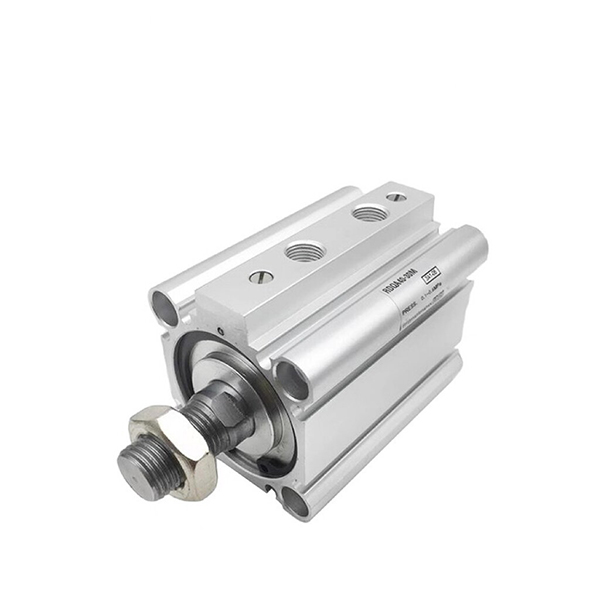

RQ-seeria õhuke pneumaatiline silinder suure jõudlusega õhkpadjaga

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH RQ seeria suure jõudlusega õhuke silinder on vahetatav SMC RQ/RDQ-ga. Võetakse kasutusele uuenduslik rõngasteta sisseehitatud õhkpadja struktuur. Energia neeldumisvõime on 3 korda suurem kui CQ2 kummipuhver, müra väheneb 50%. Üliõhuke korpus, 20% lühem kui tavaline õhkpadjaga õhuke silinder. Otsene asendus CQ2/CQS-ile, et parandada padja jõudlust. Laialdaselt kasutatav suure tsükli, suure koormuse ja madala müratasemega automaatseks positsioneerimiseks, kinnitamiseks ja materjali käsitsemiseks.

Struktuur ja peamised omadused

     -- Üliõhuke ruudukujuline alumiiniumist tünn, integreeritud rõngasteta õhkpadi;

     - kõva anodeeritud silinder, kroomitud kolvivarras, tugev deformatsioonivastane jõudlus;

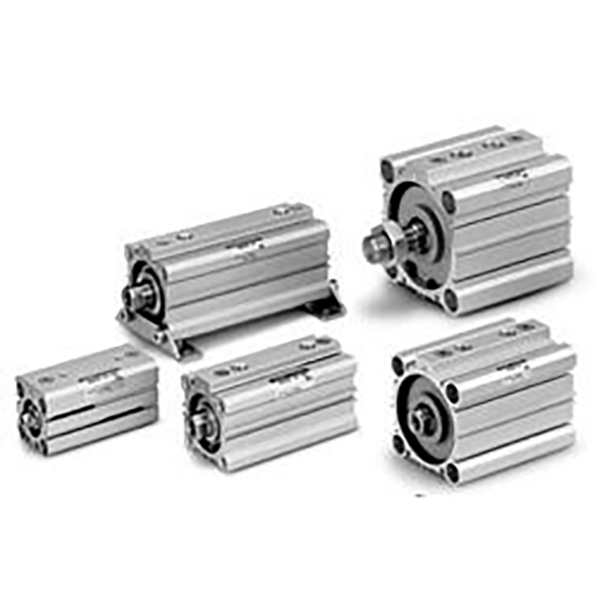

     -- Variandid: RQ (mittemagnetiline), RDQ (varustatud magnetiga), RLQ (luku tüüp vertikaalse koormuse jaoks);

     -- Võimas õhkpadi, mis sobib pidevaks kiireks edasi-tagasi liikumiseks 50–500 mm/s;

     -- RDQ sisseehitatud magnet magnetlüliti tuvastamiseks, mitmepoolsed anduripesad;

     -- Paigaldusmõõt ühildub CQ2 ja CQS seeriatega.

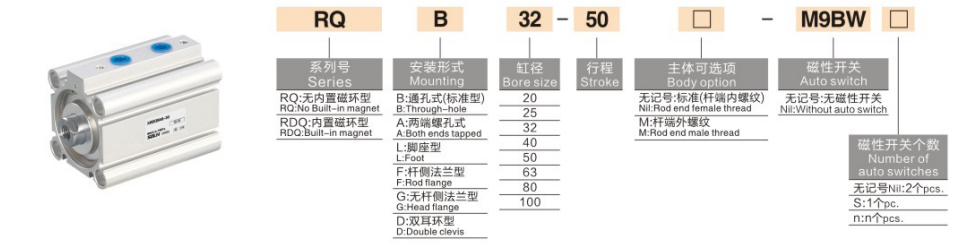

Mudeli kodeerimise reegel

   1. Näide: RDQB32-50-M9B

     -- R/RD: mittemagnet / sisseehitatud magnet

     -- K: seeria kood

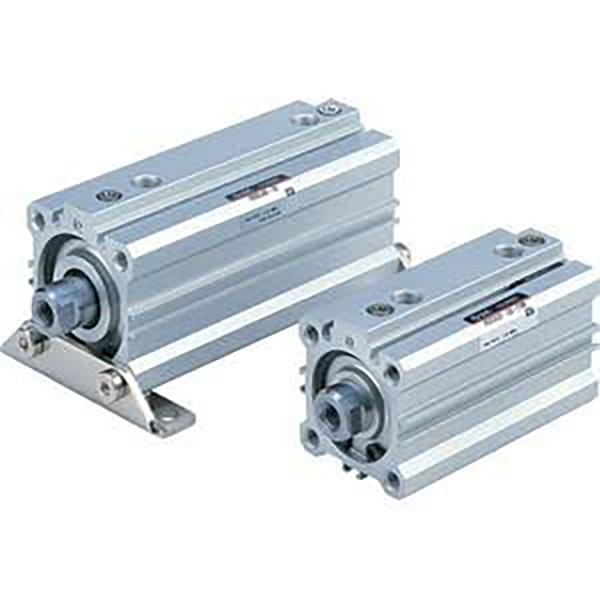

     -- B/A/L/F/G/D: paigaldusstiil

     -- 32: ava suurus: 20/25/32/40/50/63/80/100 mm

     -- 50: käigu pikkus

     -- M9B: Magnetlüliti võimalus

Tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud ning maksimaalne lubatud kineetiline energia @0,5 MPa

Ühe lause kokkuvõte

      SOLH RQ-seeria kiire õhuke pneumaatiline silinder, millel on sisseehitatud rõngasteta õhkpadi, suurepärane löögisummutus ja madal müratase, ideaalne täiendusajam suure tsükliga raskekoormuse automatiseerimiseks, vahetatav standardse õhukese CQ2 silindriga.
