RS2H seeria raskeveokite korgisilinder | Reguleeritav hüdraulilise puhvri hoova peatamissilinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja peamised struktuurieelised

     SOLH RS2H seeria on uue põlvkonna raskeveokite kang-tüüpi stopperi silinder, mis on professionaalselt loodud suure koormusega konveieriliini positsioneerimiseks ja piiramiseks. Saadaval suurte avadega φ50/63/80 mm, sellel on ülisuur pidurdusjõud, reguleeritav hüdrauliline puhver, kerge ja kompaktne struktuur ja suurepärane löögikindlus. Spetsiaalselt kasutatav 50–500 kg raskete kaubaaluste ja tööriistaplaatide jaoks, toimib see raskeveokite automatiseeritud konveieriliinide peamise komponendina, mida kasutatakse laialdaselt tooriku peatamisel, teisaldamise positsioneerimisel ja jaama piiramise stsenaariumides.

  1.1 Täiustatud raskeveokite jõudlus

     Traditsioonilise RS1H seeria täiustatud asendusena saavutab RS2H pidurdusjõu enam kui 30% tõusu. Võttes kasutusele kombineeritud kangi jõuvõimenduse ja hüdraulilise puhverstruktuuri, talub see suurepäraselt kõrgsageduslikke löökkoormusi ja piirab stabiilselt raskeid toorikuid vahemikus 50 kg kuni 500 kg, lahendades ebapiisava jõu ja vanade mudelite kerge rikke probleemid suure koormuse tsüklilises töös.

  1.2 Kompaktne ja kerge optimeerimine

     Võrreldes RS1H seeriaga, vähendab φ63-30 taktiga mudel kogukaalu 22% ja lühendab kogupikkust 9 mm võrra. Optimeeritud integreeritud struktuur säästab paigaldusruumi, parandades samal ajal üldist konstruktsiooni jäikust, saavutades väiksema suuruse, kergema kaalu ja suurema stabiilsuse.

  1.3 südamikuga reguleeritav hüdrauliline puhver

     Standardvarustuses on sisseehitatud reguleeritav hüdropuhver. Kasutajad saavad pöörleva reguleerimisketta abil vabalt reguleerida summutustakistust, et kohaneda erineva kaalu ja liikumiskiirusega toorikutega. Puhver toetab tööriistavaba kiiret asendamist, vabastades M4 kinnituskruvi, parandades oluliselt kohapealse hoolduse tõhusust ja vähendades seisakuid.

  1.4 Suure jäikuse kang ja kahe rulliga disain

     Kõrgtugev hoob on varustatud täiustatud sisemise puhverstruktuuriga. Saadaval on kaks rullmaterjali valikut: vaik (L) ja süsinikteras (M), millel on kulumiskindlus ja pragunemisvastane jõudlus. Rulli suurendatud läbimõõt tagab sujuva veeremise ja tugeva läbipaindevastase võime, vältides tõhusalt kinnikiilumist ja ekstsentrilise koormuse kahjustusi raske koormuse peatamise ajal.

 1.5 Täielikult vahetatavad ja mitmekesised konfiguratsioonid

     Paigaldusmõõtmed on täielikult asendatavad traditsioonilise RS1H seeriaga, toetades otsest asendamist ja uuendamist ilma kinnitusraame muutmata. Valikulised laiendatud funktsioonid hõlmavad tagasilöögivastast lukustusmehhanismi, käsitsi vabastamise avamist ja kangi tuvastamise lülitit, mis vastavad keerukate raskete töötingimuste juhtimisnõuetele.

  1.6 Õlivaba ja pika kasutuseaga struktuur

     Valikulised kahetoimelised, vedruga topelt- ja ühetoimelised režiimid katavad erinevaid töövajadusi. Kõva kroomitud kolvivarras ja kõva anodeeritud silindri korpus tagavad suurepärase kulumis- ja löögikindluse. Õlivaba töökonstruktsioon kohandub puhta keskkonna ja keevitamise pritsmekindlate töötingimustega madalate hoolduskulude ja pika kasutuseaga.

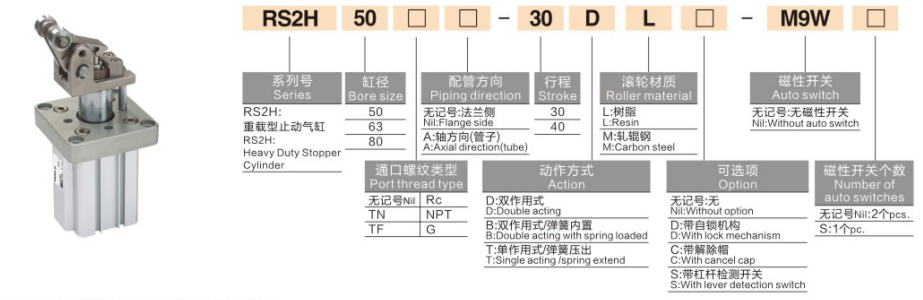

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpilised mudelinäited: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2.Standardtellimuse näited

    • Üldine raskeveokite mudel: RS2H63-30LD-M9BW (φ63 ava, käik 30 mm, vaigurull, kahetoimeline, M9BW magnetlülitiga)

    • Suure turvalisusega lukustusmudel: RS2H80-40TM-XC102 (φ80 ava, käik 40 mm, süsinikterasest rull, ühetoimeline, tagasilöögivastase lukustusmehhanismiga)

3. Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

  3.1 Põhispetsifikatsioonid

     • Töörežiim: Kahetoimeline, vedruga kahetoimeline, vedrupikendus ühetoimeline

     • Töörõhu vahemik: 0,05 ~ 1,0 MPa; Tõkestusrõhk: 1,5 MPa

     • Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba keskkond)

     • Puhversüsteem: Standardne sisseehitatud reguleeritav hüdropuhver + kahe otsaga kummipuhver

     • Määrimisrežiim: Õlivaba töö

     • Paigaldusmeetod: Standardne äärikkinnitus, saadaval on 4-poolne magnetlüliti kinnitus

  3.2 Standardne puuraugu ja käigu kombinatsioon

  3.3 Teoreetiline peatumisjõud (ühik: kN @0,5 MPa, kangi väljund)

  3.4 Toote kaalu võrdlus (ühik: kg standardkäiguga)

4. Põhikonfiguratsiooni- ja valikujuhised

 4.1 Rulli materjali valik

     • Vaigurull (L): Madal müra ja kaubaaluste pindade kriimustusvastane. Ideaalne kerge/keskmise koormuse (50–200 kg) ja kiire töö (≤0,5 m/s) stsenaariumide jaoks, kaitstes töödeldavaid detaile, tagades samal ajal stabiilse peatumise.

     • Süsinikterasest rull (M): ülikõrge kulumiskindlus ja tugev löögikindlus. Sobib rasketele koormustele (200–500 kg), kõrgsageduslikule rattasõidule (≥1000 korda päevas) ja karmidesse tööstuslikesse töötingimustesse ja pika kasutuseaga.

  4.2 Töörežiimi valik

     • Kahetoimeline (D): Kahesuunaline juhitav kinnitus ja vabastamine maksimaalse peatumisjõuga. Optimeeritud suure koormuse ja kõrgsageduslike start-stopp töötingimuste jaoks.

     • Vedruga kahetoimeline (B): Automaatne vabastamine voolukatkestuse korral, seades prioriteediks seadmed ja personali ohutus. Ideaalne ohtlike jaamade ja väljalülituskaitse stsenaariumide jaoks.

     • Ühetoimeline (T): vedru pikendamine, õhu kokkutõmbamise režiim. Energiasäästlik ja kulutõhus, sobib väikese koormuse ja madala sagedusega seiskamisstsenaariumide jaoks.

  4.3 Valikulised raskeveokite funktsionaalsed tarvikud

     • Lukustusmehhanism (-XC102): Automaatne lukustamine pärast peatumist, et vältida töödeldava detaili tagasilööki ja nihkumist, sobib suure kiirusega kerge koormusega ja nihkevastastele jaamadele.

     • Käsitsi avamise funktsioon: Vabastage hoob käsitsi elektrikatkestuse või seadme rikke korral, tagades ohutu ja mugava kohapealse hoolduse.

     • Kangi tuvastamise lüliti: tuvastab hoova pikendamise ja lähtestamise oleku, toetab PLC-ühenduse juhtimist ja automaatset blokeerimist intelligentsete tootmisliinide jaoks.

5. Tüüpilised rakendusstsenaariumid

     • Raskeveokite kaubaaluste konveierliinid: on spetsialiseerunud 200–500 kg raskete tööriistaplaatide peatamiseks, teisaldamiseks ja nihutamise tõkestamiseks auto-, kodumasina- ja logistikatööstuses, pakkudes stabiilset rasket koormust piiravat jõudlust.

     • Keevitus- ja tööpinkide rasked jaamad: rakendatakse keevitusseadmete suure koormusega kinnitustele, tööpinkide laadimise/tühjendamise piiramisele ja raske vormi positsioneerimisele. Puhverkonstruktsioon peab vastu tugevatele löökidele ja hoiab ära keevitusräbu erosiooni.

     • Automatiseeritud lao- ja ülekandesüsteemid: Kasutatakse stereoskoopilise lao kaubaaluste peatamiseks, AGV dokkimiseks ja raskeveokite ümberpööramismehhanismi piiramiseks, millel on stabiilne liikumine ja usaldusväärne signaali tagasiside.

     • Suure kiirusega raskeveokite konveierliinid: Sobib suure kiirusega (≤0,8m/s) raskete toorikute peatamiseks rull- ja lintkonveieriliinidel. Reguleeritav hüdrauliline puhver tagab sujuva ja löögivaba seiskamisprotsessi.

6. Kolmeastmeline kiirvalikujuhend

     1. Ava suuruse valik: Valige ava vastavalt töödeldava detaili kaalule ja transpordikiirusele. Järgige ohutusstandardit: teoreetiline peatumisjõud ≥ tegelik koormus × 2. φ50 alla 200 kg koormuse korral, φ63 200–350 kg koormuse korral, φ80 üle 350 kg koormuse korral.

     2. Rulli materjali valik: Valige vaigurull (L) väikese koormusega ja suure kiirusega stsenaariumide jaoks; vali süsinikterasest rull (M) suure koormuse ja kõrgsagedusliku jalgrattasõidu stsenaariumide jaoks.

     3. Funktsionaalse konfiguratsiooni valik: Valige kahekordse toimega (D) + süsinikterasest rull suure koormuse ja kõrgsageduslike töötingimuste jaoks; lisada tagasilöögivastaste nõuete jaoks lukustusmehhanism (-XC102); võtta kasutusele vedruga tüüp (B) ohutuse prioriteetsete jaamade jaoks.

Ühe lause kokkuvõte

     SOLH RS2H-seeria täiustatud raskeveokite stopperisilindril on 30% suurem peatumisjõud, kerge ja kompaktne struktuur, reguleeritav hüdropuhver ja topeltrulli valikud, mis pakuvad suure stabiilsuse, löögivastaseid ja hooldussõbralikke professionaalseid seiskamislahendusi 50–500 kg raskete automaatsete konveieriliinide jaoks.
