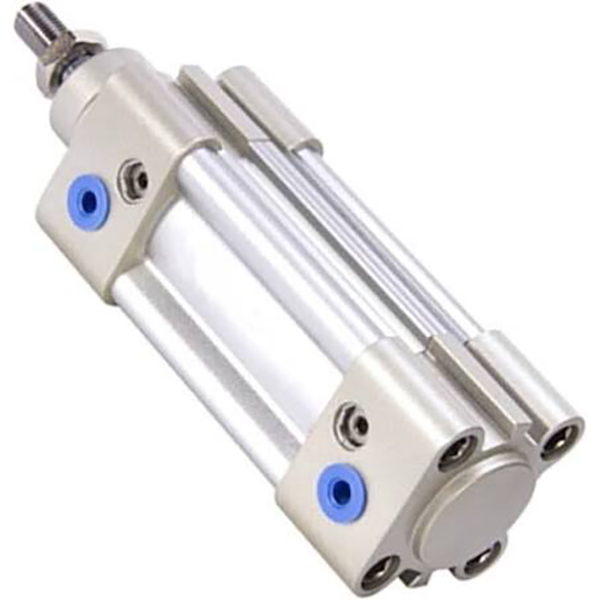

SAI seeria ISO15552 roolivardavaba profiiliga standardsilinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH SAI seeria kahepoolse toimega profiilsilinder vastab ISO 15552 (originaal ISO6431) / VDMA 24562 rahvusvahelisele standardile. Vahetuks vahetamiseks samad paigaldusmõõtmed nagu SI, SE ja FESTO DNC seeriatel. Kõrge kulukuse, stabiilse jõudluse ja pika tööeaga on see automaatikaseadmete jaoks kõige laialdasemalt kasutatav keskmise kvaliteediga ISO-standardi silinder.

Struktuuri ja disaini põhifunktsioonid

   1. Standardivastavus: ISO15552 / VDMA24562, täielikult vahetatavad paigaldusmõõtmed ja tarvikud.

   2. Struktuur: M-kujuline integreeritud neljakandiline alumiiniumprofiilist tünn ilma katmata kinnitusvardadeta, kõrge jäikus ja korrosioonivastane. Kahepoolsed anduri sooned CMSE / DMSE / CS1 magnetlülititele.

   3. Toimingu variandid

     -- SAI: ühevardaline kahetoimeline standardmudel

     -- ÖELD: Topeltvarraste kahekordne toime, suurepärane väändevastane võime

     -- SAIJ: reguleeritava käiguga topeltvarras

     -- PURJE: lukustatav silinder, koormuse hoidmine õhuvarustuse katkemisel

     -- SAIF: solenoidklapiga integreeritud silinder

     -- Sufiks -S: sisseehitatud magnetrõngas asendianduri jaoks (ilma -S = mittemagnet)

   4. Padjasüsteem: Standardne kahe otsaga reguleeritav õhkpadi + PPV elastne puhverpadi, vähendab tõhusalt lööki ja müra suure kiiruse ja suure koormuse korral.

   5. Tihendus: topelt Y-tüüpi ühesuunaline kompensatsioonitihend õlihoidla soonega, madal käivitusrõhk (0,1 MPa), õlivaba töö. Kõva kroomitud 45# terasest kolvivarras, kulumis- ja roostekindel.

Täielik mudeli kodeerimise reegel

  1. Mudeli näide: SAI50×150-S-FA

   2. Standardtellimuse näited

     -- SAI63×200-S: Bore63, insult200, sisseehitatud magnet, põhitüüp

     -- SAID40×100-FB: Puur40, käik100, topeltvarras, tagumise ääriku kinnitus

     -- SAIL80×300-S-LB: Bore80, käik300, lukustatav, jalakinnitus

Tehnilised põhispetsifikatsioonid

Teoreetiline tõuke- ja tõmbejõud @0,6 MPa (üksvarras, ühik: N, ohutustegur ≥2)

Paigaldustüübid ja tuletismudelid

   1. Paigaldusvalikud

     -- Põhitüüp, LB jalakinnitus, FA/FB äärik, CA/CB klahv, TC/TCM kant. Valikulised tarvikud: ujuvliigend, varda aas, I/Y/U/F pistik.

   2. Peamine tuletiseeria

     -- ÜTLES: Kahekordne varras kahetoimeline

     -- SAIJ: reguleeritava käiguga topeltvarras

     -- PURJE: Lukustatav silinder vaheasendi hoidmiseks

     -- SAIF: integreeritud solenoidklapi silinder

Kolmeastmeline kiire valiku juhend

   1.Puuri valik: Arvutage vajalik tõukejõud vastavalt koormusele, reserv ≥50% ohutusvaru; nihkekoormuse / konsoolkoormuse korral uuendage 1–2 suurust.

   2. Käigu kinnitus: lisage tõhusale liikumisele 20–50 mm ohutusvaru; maksimaalne standardkäik 1000 mm, kohandatud kuni 2000 mm.

   3. Konfiguratsiooni sobitamine

     -- Asukoha tagasiside: valige -S magneti mudel, sobitage CMSE/DMSE magnetlülitid;

     -- Kinnitus: LB jalakinnitus horisontaalse raske koormuse jaoks; FA äärik eelistatud vertikaalseks paigaldamiseks;

     -- Erifunktsioon: valige SAID topeltvarda jaoks, SAIJ reguleeritava käigu jaoks, SAIL asendi lukustamiseks, SAIF kompaktse paigutuse jaoks.

Ühe lause kokkuvõte

     SOLH SAI ISO15552 kinnitusvardadeta profiilisilinder võib otse asendada FESTO DNC, SE ja SI seeriaid, mis on varustatud reguleeritava PPV puhvriga ja rikkalike variantidega, kulutõhusa üldise lineaarse ajamiga ekspordi automatiseerimiseks, pakkimiseks ja tööpinkide seadmete jaoks.
