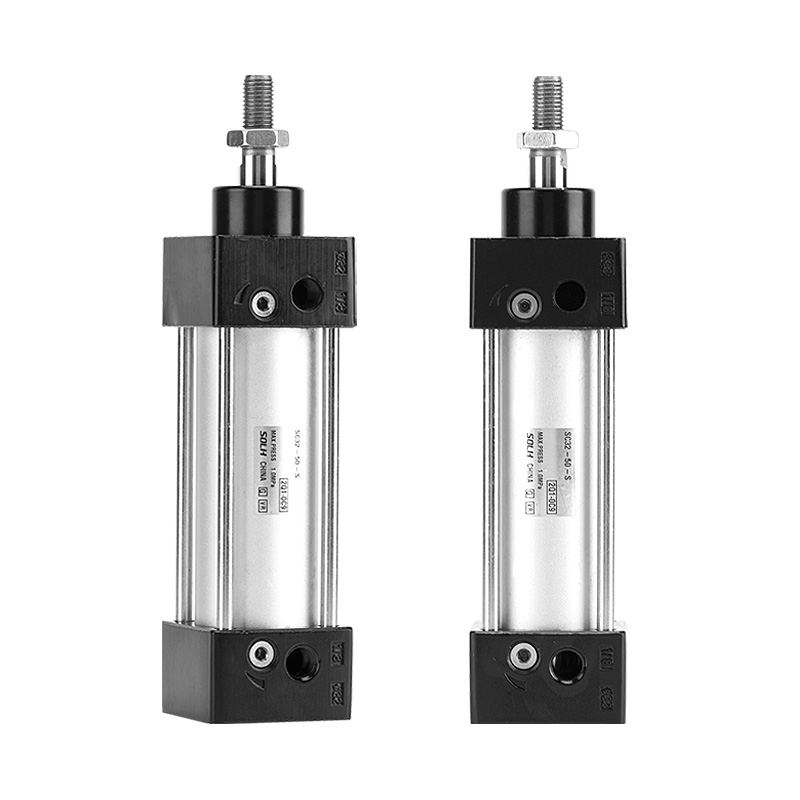

SC-seeria standardne õhusilinder (roodevarda kahekordse toimega tüüp)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH SC seeria kinnitusvarda standardsilinder, põhimudel on ühevardaline kahetoimeline. Neli tõmbevarda lukustavad esi- ja tagumised otsakatted jäiga konstruktsiooni jaoks, täielikud kinnitustarvikud, lai käiguvahemik. Laialdaselt kasutatav tõukamiseks, materjali käsitsemiseks ja positsioneerimiseks automaatikaliinides, mis on kõige populaarsem ökonoomne standardne pneumaatiline silinder.

Struktuuri ja disaini põhifunktsioonid

     -- Struktuur: neli kinnitusvarda ühendavad alumiiniumist silindri ja otsakatted, kõrge jäikus, löögivastane, stabiilne pikaajaline töö.

     -- Toimimistüüp: ühevardaline kahetoimeline, kahesuunaline väljundjõud.

     -- Materjal: kõva anodeeritud alumiiniumist silinder, kahesuunaline kolvitihend; kõva kroomitud 45# terasest kolvivarras.

     -- Padi: reguleeritav õhkpadi mõlemas otsas, et vähendada löögi- ja töömüra.

     -- Anduri paigaldamine: CMSG/DMSG/EMSG magnetlülitite jaoks kolvi asendi tuvastamiseks mõeldud anduri sooned roolivarda piirkonnas.

     -- Eelis: lühem kere pikkus sama ava läbimõõduga võrreldes ISO15552 profiilsilindriga, konkurentsivõimeline.

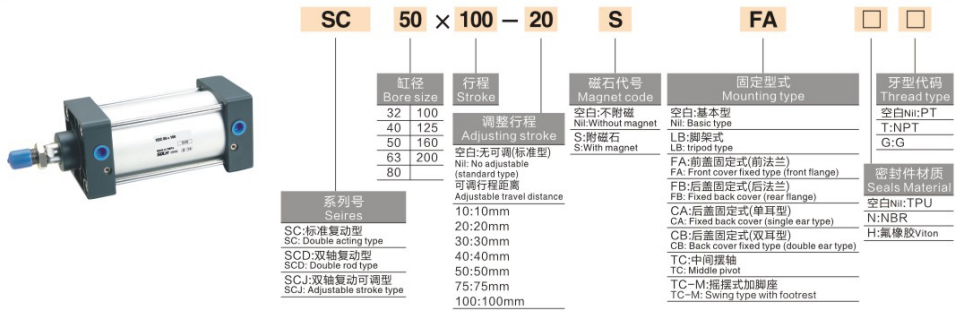

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: SC50×100-S

   2. Tuletismudelid

     -- SCD: topeltvarras, kahetoimeline, väändevastane

     -- SCJ: reguleeritava käiguga topeltvarras

     -- SCF: integreeritud solenoidklapi silinder

     -- SCL: lukustatav silinder, koormuse hoidmine õhu väljalülitamisel

   3. Standardtellimuse näited

     -- SC63×150-S: Bore63, käik150, sisseehitatud magnet, põhitüüp

     -- SCJ40×200-S: läbimõõt 40, käik 200, reguleeritav käik, magnetiga

Tehnilised põhispetsifikatsioonid

Teoreetiline tõukejõud @0,5 MPa (üksvarras, ühik: N, ohutustegur ≥2)

Paigaldustüübid ja tarvikud

   1. Paigaldusvalikud

     --  Põhitüüp, FA/FB äärik, CA/CB klahv, LB jalakinnitus, TC/TCM1 kant.

   2. Valikulised tarvikud

     -- Ujuvliigend, varda aas, I/Y/U/F pistik, CMSG/DMSG/EMSG magnetlülitid.

Kolmeastmeline kiire valiku juhend

   1. Ava valik: Arvutage vajalik tõukejõud koormuse alusel, reserv ≥50% ohutusvaru; konsooli/nihkekoormuse versiooniuuenduse suurus.

   2. Käigu kinnitus: lisage tõhusale liikumisele 10–20 mm ohutusvaru; max standardkäik 1000mm.

   3. Konfiguratsiooni sobitamine

     -- Asukoha tagasiside: valige -S magneti mudel ja sobitage magnetlülitid;

     -- Paigaldamine: valige äärik/jalg/klahv vastavalt masina paigutusele;

     -- Erifunktsioon: SCD topeltvarda jaoks, SCJ reguleeritava käigu jaoks, SCL koorma lukustamiseks.

Ühe lause kokkuvõte

     SOLH SC seeria ökonoomne roolivarda standardsilinder reguleeritava õhkpadja ja rohkete kinnitusvõimalustega, ideaalne odav lineaarne ajam üldiste automatiseerimise tõukamise, teisaldamise ja positsioneerimise ülesannete jaoks.
