SE-seeria ISO15552 Roolivardavaba ruudukujuline standardsilinder

Kaubamärk: SOLH by Richge Technology | Ekspordi kataloogi versioon

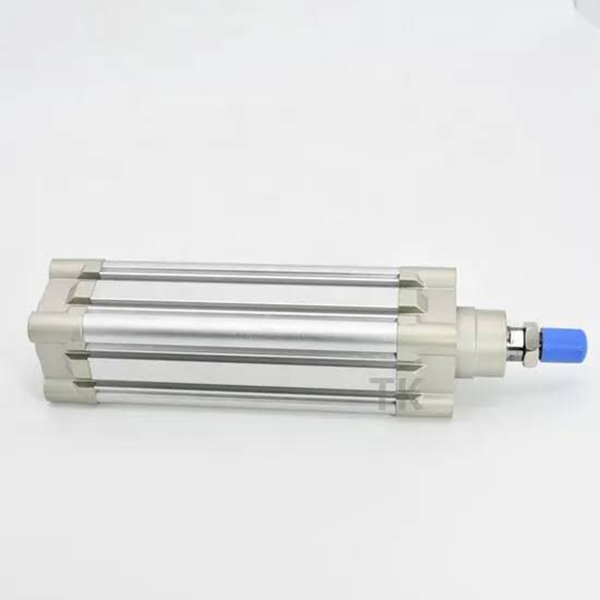

Toote ülevaade

     SOLH SE seeria trossivaba kandiline standardsilinder vastab ISO 15552 / VDMA 24562 rahvusvahelisele standardile. Kasutage integreeritud ruudukujulist alumiiniumist tünni koos reguleeritava kahe otsaga õhkpadja ja kolmepoolsete anduri kinnitussoontega. Sobib üldautomaatikaks, pika käiguga, kõrgsageduslikuks rattasõiduks ja keskmise raske koormuse rakendusteks. Otsene mehaaniline vahetus SMC CP96S ja FESTO DNC seeriatega.

Struktuuri ja disaini põhifunktsioonid

   1. Struktuur: integreeritud ruudukujuline alumiiniumist silinder ilma kinnitusvarrasteta, sobitatud eesmiste ja tagumiste otsakatetega, mõlemas otsas reguleeritav õhkpadi, kõrge jäikus ja kompaktne paigutus.

   2. Materjal: kõva anodeeritud alumiiniumist tünn, ülitugevad valatud otsakatted, kõva kroomitud 45# terasest kolvivarras, kerge ja kulumiskindel.

   3. Toimingu variandid

     -- SE: ühevardaline kahetoimeline standardmudel

     -- SED: topeltvarras kahekordse toimega väändevastaseks

     -- SEJ: reguleeritava käiguga topeltvarras

     -- BSE: lukustatav silinder vaheasendi hoidmiseks

     -- Sufiks -S: sisseehitatud magnetrõngas magnetlüliti jaoks (ilma -S = magnet puudub)

   4. Tihend: NBR+PA komposiit topelt Y-tüüpi tihend õli säilitamise kompensatsiooniga, madala käivitusrõhu ja pika kasutuseaga.

   5. Padi: sõltumatult reguleeritav õhkpadi mõlemas otsas, et summutada lööki, vähendada vibratsiooni ja müra.

   6. Anduri paigutus: kolmepoolsed kinnitussooned (ülemine / vasak / parem) CMSE / DMSE magnetlülititele, paindlik paigaldusnurk.

   7. Vahetatavus: ISO15552 standardmõõde, SMC CP96S ja FESTO DNC otsene asendus.

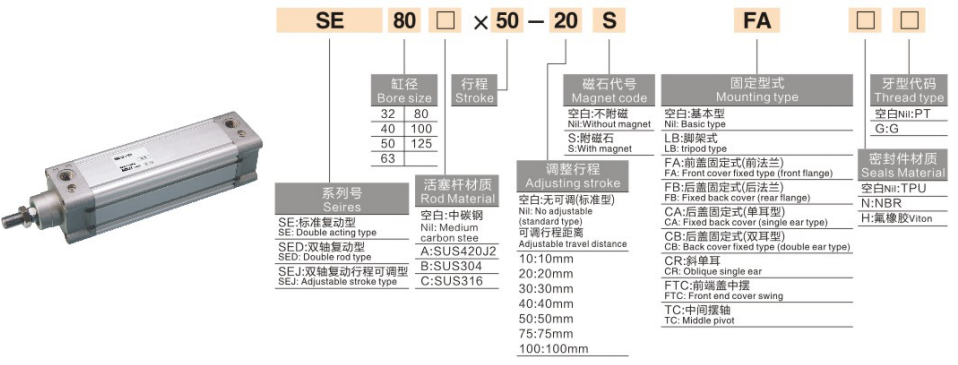

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: SE50-200-S-FA

   2. Standardtellimuse näited

     -- SE63-150-S-LB: Bore63, käik150, sisseehitatud magnet, jalakinnitus

     -- SED40-100-FB: Puur40, käik100, topeltvarras, tagumise ääriku kinnitus

     -- BSE80-300-S: Bore80, käik300, lukustatav tüüp sisseehitatud magnetiga

Tehnilised põhispetsifikatsioonid

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (üks varras, ühik: N)

   1. Double Acting SE Single Rod

Paigaldustüübid ja tuletismudelid

   1. Paigaldusvalikud

     -- Põhitüüp: otsene paigaldamine läbi otsakorgi aukude

     -- LB jalakinnitus: eelistatud horisontaalse keskmise ja raske koormuse jaoks

     -- FA/FB äärik: esi-/tagumine äärik vertikaalse kinnituse paigaldamiseks

     -- CA/CB klambrid: ühe-/kaheklambrid hingedega pöörde liikumiseks

   2. Peamine tuletiseeria

     -- SE / SED / SEJ: ühevarras, kahevarras, reguleeritava käiguga topeltvarras

     -- BSE: lukustatav silinder suvalise vaheasendi peatamiseks

     -- Kõrge temperatuuriga kohandatud versioon: spetsiaalne tihend -20 ~ + 150 ℃ jaoks

Kolmeastmeline kiire valiku juhend

   1. Ava valik: Arvutage vajalik tõukejõud, varu ≥50% ohutusvaru; eelista SE suure koormuse ja pika käigu korral.

   2. Löögi kinnitus: lisage 10 ~ 20 mm ohutusvaru; standardne maksimaalne käik 1000 mm, kohandatud kuni 1800 mm.

   3. Konfiguratsiooni sobitamine

     -- Asukoha tagasiside: valige SE-S magneti mudel, sobitage CMSE/DMSE magnetlülitid;

     -- Kinnitus: LB jalakinnitus horisontaalse koormuse jaoks, FA äärik vertikaalseks paigaldamiseks;

     -- Vahepealne lukustusnõue: valige BSE lukustatav silinder.

Ühe lause kokkuvõte

     SOLH SE ISO15552 ruudukujuline trossivaba silinder võib otse asendada FESTO DNC ja SMC CP96S, mis on varustatud reguleeritava õhkpadja ja rohkete kinnitusvormidega, ideaalne pika käiguga lineaarne ajam keskmise raske koormuse automatiseerimisseadmete jaoks.
