SI-seeria roolivarda vaba profiiliga standardsilinder | ISO 15552 pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

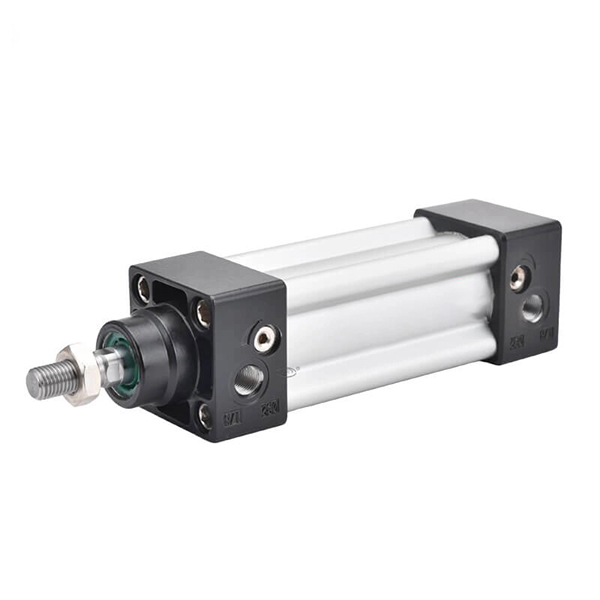

1. Toote ülevaade ja põhilised struktuuriomadused

     SOLH SI seeria on ülitäpne kahetoimeline standardsilinder, mis vastab täielikultISO 15552 (endine ISO 6431 / VDMA 24562) rahvusvahelised standardid, mis on võrreldavad Festo DNC seeriaga. Kasutades trossivaba tähekujulist alumiiniumprofiilist silindritoru, sellel pole katmata ühendusvardaid, sisseehitatud magnetlüliti sooned, kahepoolselt reguleeritav õhupuhver ja täielik ISO-tarvikute ühilduvus. Suurepärase jäikuse, väändevastase jõudluse, pika kasutusea ja puhta välimusega on see tavapärane ISO-standardi keskklassi silinder, mis asendab traditsioonilisi tiibvarda SC silindreid, mis sobib suurepäraselt ekspordikvaliteediga seadmetele ja standardiseeritud automatiseeritud masinatele.

  1.1 Standardühilduvus

     Vastab täielikult ISO 15552 ja VDMA 24562 tööstusstandarditele. Kõik paigaldusmõõtmed, liidesed ja tarvikud on täielikult asendatavad ülemaailmsete tavapäraste ISO-silindritega, nagu DNC, SE ja DSBA, toetades ilma modifikatsioonita asendamist ja standardset partii kokkupanekut.

  1.2 Optimeeritud profiilistruktuur

     Kasutab integreeritud tähekujulist ruudukujulist alumiiniumsulamist profiilsilindrit ilma katmata ühendusvarrasteta. Üldine struktuur tagab suure jäikuse, suurepärase väändevastase võime ning korraliku ja korrosioonikindla välimuse. Reserveeritud standardsed magnetlüliti sooned mõlemal küljel võimaldavad CMSE, DMSE ja CS1 seeria andurite otsest paigaldamist ilma lisaklambriteta.

  1.3 Mitmekesised liikumis- ja funktsionaalsed derivaadid

     • SI standard: ühevardaline kahepoolse toimega edasi-tagasi liikuv liikumine, universaalne standardmudel enamiku automatiseeritud stsenaariumide jaoks

     • SID Double Rod: Kahe otsaga varda väljund, mis tagab sünkroonse töö ja täiustatud väändevastase stabiilsuse

     • SIJ reguleeritav käik: Kahevardaline struktuur reguleeritavate piirmutritega käigu täpseks peenhäälestamiseks

     • SIL lukustatav tüüp: Varustatud otsa- või suvalise asendi lukustusseadmega ohutusrõhu hoidmiseks ja asendi fikseerimiseks

     • Integreeritud SIF-klapi tüüp: Integreeritud 4M-seeria solenoidventiil, klapi-silindri integreeritud disain, et säästa paigaldusruumi

     • SIQ väändevastane tüüp: ruudukujuline kolvivarre struktuur ülikõrge väändevastase positsioneerimise täpsuse tagamiseks

  1.4 Suure jõudlusega puhversüsteem

     Standardvarustuseskahepoolselt reguleeritav õhupuhver + PPV elastne padi. Puhvri käik suureneb proportsionaalselt silindri avaga, vähendades tõhusalt lööke ja müra suurel kiirusel ja suure koormusega töötamisel, tagades stabiilse ja madala vibratsiooniga tsüklilise liikumise.

  1.5 Vastupidav tihendus ja materjali konfiguratsioon

     Kasutab kahekordset Y-kujulist ühesuunalist kompensatsioonitihendit, millel on ülimadal käivitusrõhk (0,1 MPa), stabiilne õlivaba töö ja pikem kasutusiga. Kolvivarras on valmistatud 45# terasest kõva kroomiga, mis tagab suurepärase kulumiskindluse, roostekindluse ja konstruktsiooni stabiilsuse.

  1.6 Magnetilise induktsiooni konfiguratsioon

     Toetab standardina sisseehitatud magnetrõngast (-S konfiguratsioon), ühildub AirTAC CMSE, DMSE, CS1-B/F/U seeria magnetlülititega, saavutades reaalajas kolviasendi tuvastamise ja automaatse signaali ühendamise.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpiline mudelikood: SI 50×150-S-FA

 2. Tuletiseeria koodi selgitus

     • SID: topeltvarda kahetoimeline kahe otsaga varda väljund sünkroonseks tööks ja väändevastaseks toimimiseks

     • SIJ: Reguleeritava käiguga kahevarda tüüp peenhäälestusmutritega paindlikuks käigu kalibreerimiseks

     • SIL: Lukustatav tüüp lõppasendiga või suvalise asendi lukustamine ohutuks positsioneerimiseks

     • SIF: integreeritud solenoidklapi tüüp, klapi-silindri integreeritud struktuur ruumi säästmiseks

  3.Standardtellimuse näide

     SI 63×200-S: 63 mm ava, 200 mm käik, magnetrõngaga, standardne reguleeritav õhupuhver

3. Tehnilised põhiparameetrid (standardtüüp)

4. 0,6 MPa teoreetiline tõukejõu ja pinge diagramm (üks varras, ohutustegur ≥2)

5. Paigaldustarvikud ja tuletismudelid

  5.1 Standardsed ISO universaalsed kinnitustüübid (täielikult vahetatavad DNC/SE-ga)

     • FA/FB: Esiäärik / Tagumise ääriku kinnitus tasasele fikseeritud paigaldusele

     • CA/CB: Ühekordne klahv / Kahe klambriga kinnitus hingedega kiigutamiseks

     • LB: Jalakronsteini kinnitus külgmiseks fikseeritud paigalduseks

     • TC/TCM: Käepideme / Magnetkäru kinnitus keskmise pöördega positsioneerimiseks

     • L: Küljekinnitus ruumi kompaktseks paigutuseks

     Universaalsed tarvikud: I/Y/U/F liigendid, ujuvliigendid, varda otsa laagrid, ühilduvad täielikult kõigi ISO 15552 standardi silindritega.

  5.2 Tuletisinstrumentide põhiseeria eelised

     • SID Double Rod: Kahe otsaga sünkroonne väljund, suurem struktuurne stabiilsus ja läbipaindevastane võime

     • SIJ reguleeritav käik: Paindlik käigu peenhäälestus, et kohaneda muutuvate töökäigu nõuetega

     • SIL lukustatav tüüp: Usaldusväärne lukustus ja rõhu hoidmine, et vältida asendi kõrvalekaldeid väljalülitamise või koormuse muutumise ajal

     • Integreeritud SIF-klapi tüüp: Integreeritud solenoidventiili konstruktsioon, lihtsustatud õhuring, väiksem paigaldusruum ja montaažikulud

     • SIQ väändevastane tüüp: Spetsiaalne ruudukujuline kolvivarda struktuur ülitäpseks väändevastaseks positsioneerimiseks

6. Rakenduse stsenaariumid ja valiku võrdlus (SI vs SC vs DNC)

  6.1 SI-seeria prioriteetsed rakendusstsenaariumid

     • Ekspordiseadmed ja Euroopa standardile vastavad automatiseeritud masinad, mis nõuavad ISO 15552 liidese vahetatavust

     • Automaatika tootmisliinid, mis nõuavad tõmbevardadeta puhast välimust ja kompaktset kõrvuti paigaldamist

     • Töötingimused, mis nõuavad suuremat jäikust, väändevastast jõudlust ja pikemat kasutusiga kui SC-silindrid, parema kuluga kui DNC-silindrid

     • Universaalsed lineaarsed tõukamise, pressimise, positsioneerimise, käsitsemise, monteerimise, pakendamise ja tööpinkide automatiseerimise stsenaariumid

  6.2 Põhimudelite võrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Ava suuruse valik: Valige ava läbimõõt vastavalt tegelikule horisontaalsele/vertikaalsele koormuse ja tõukejõu nõudlusele, jätke vähemalt 50% ohutusvaru; Täiendage 1–2 ava suurust ekstsentrilise koormuse ja konsoolide töötingimuste jaoks.

     2. Löögi valik: Lisage 20–50 mm ohutusvaru tegeliku töökäigu põhjal; maksimaalne konfigureeritav käik kuni 2000 mm.

     3. Funktsionaalne konfiguratsioon: Standardkonfiguratsioon -S magnetrõngaga + PPV reguleeritav õhupuhver; valige topeltvarda jaoks SID, reguleeritava käigu jaoks SIJ, lukustusfunktsiooni jaoks SIL ja vastavate kinnitusviiside jaoks FA/FB/CA/CB/LB/TC.

Ühe lause kokkuvõte

     SOLH SI seeria trossivaba ISO 15552 standardsilindril on profiiliga integreeritud struktuur, kõrge jäikus, reguleeritav õhupuhver ja täielik universaalne vahetatavus, mis on kulutõhus keskklassi asendus traditsioonilistele SC ja imporditud DNC-silindritele, mida kasutatakse laialdaselt standardiseeritud ja ekspordikvaliteediga automatiseeritud seadmete jaoks.
