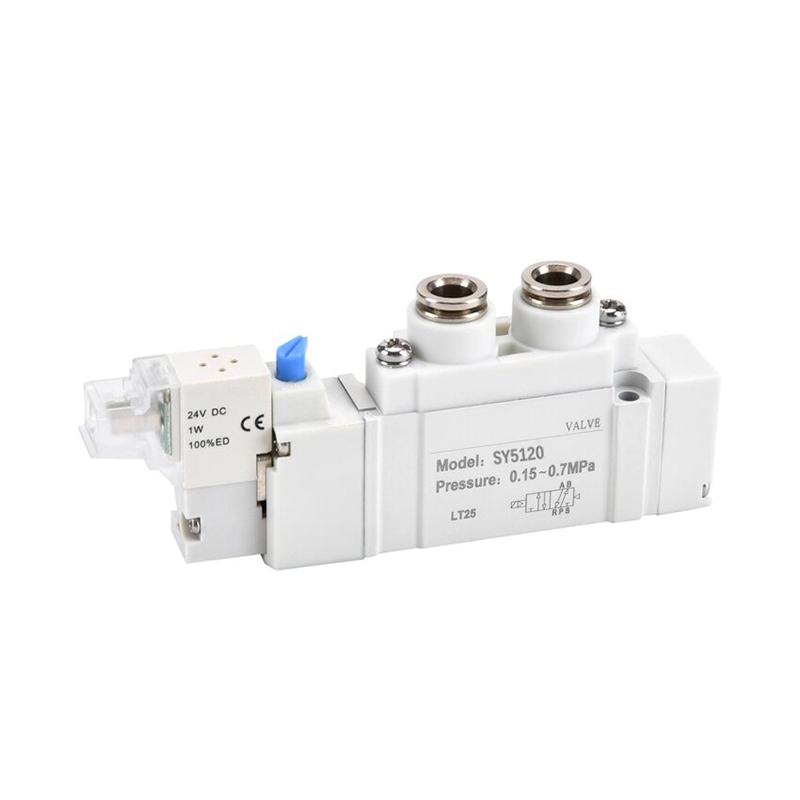

SY-seeria pilootjuhtimisega 5-pordiline solenoidklapp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH SY seeria on peavoolu pilootjuhitav 5-pordiline solenoidventiil, millel on ülikompaktne korpus, ülimadal energiatarve ja oluliselt täiustatud vooluvõimsus. See toimib kõigi automatiseeritud tootmisseadmete silindrite edasi-tagasi liikumise ja pneumaatilise ahela sisselülitamise põhikomponendina, mis on täielikult asendatav originaalse SMC SY seeriaga.

Täisseeria suuruste klassifikatsioon ja vastavuse ulatus

Universaalsed põhilised tehnilised andmed

  1. Vooluahela tüübid:

     -- 5/2-suunaline (ühe vedrutagastus / topelt lukustusspiraal);

     -- 5/3-suunaline (3 keskmist funktsiooni: keskel suletud / keskel väljalaske / keskrõhu juurdevoolu)

  2. Töörõhu vahemik

     -- Sisepiloot: 0,1 ~ 0,7 MPa

     -- Väline piloot (vaakumiga ühilduv): -100 kPa ~ 0,7 MPa

  3. Töötemperatuur: -10 ~ 50 ℃ (õhuallikas ei esine jäätumist)

  4. Mähise võimsustarve: Standardmähis 0,35W; energiasäästlik väikese võimsusega mähis ainult 0,1 W

  5. Kaitseaste: pistikupesa IP65; kollektori kinnitusalus IP67

  6. Kasutusiga: vahetihenduspool kuni 200 miljonit tsüklit; elastne tihend kuni 70 miljonit tsüklit

  7. Standardpinge valikud: DC12V / DC24V (massi põhivool); AC110V / AC220V

Struktuurilised ja põhilised jõudluse eelised

  1. Kiire pistikühendusega kollektori kinnitusstruktuur

     -- Kinnitage otse SS5Y seeria kollektori alusele, kiire kokkupanek ja lahtivõtmine, lihtne ühe ventiili hooldus ilma kogu klapisaart lahti võtmata.

  2. Ultra-Low Energy Saving Coil

     - Valikuline 0,1 W väikese võimsusega mähis, madal soojusenergia tootmine, sobib ideaalselt pikaajalisteks pidevaks pingestatud töötingimusteks, vähendades oluliselt tehase suruõhu- ja elektrikulusid.

  3. Suuresti optimeeritud High Flow Runner

     -- Sisemine voolujooneline optimeeritud konstruktsioon, vooluvõimsus on suurenenud umbes 80% võrreldes vana põlvkonna solenoidventiilidega, võimaldades suuremat silindri pikendamise/tagasitõmbamise kiirust ilma rõhukadudeta.

  4. Sisseehitatud pilootfiltri ekraan

     -- Pilootventiili sisselaskeavale on integreeritud pisike filtrivõrk, mis blokeerib tolmu ja lisandeid, vähendades tõhusalt pooli kinnikiilumise tõrgete määra ja pikendades kasutusiga.

  5. Mitmesuunaline paindlik pordi paigutus

     -- Õhupordid on saadaval kolmes külgmises / ülemises / alumises suunas, reguleerige vabalt torude marsruuti, et vältida mehaanilisi häireid kompaktsete seadmeraamide sees.

  6. Modular Valve Island integratsioon

     -- Sobib ideaalselt SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 seeria mitme jaama kollektori alustega, realiseerib tsentraliseeritud ühtse õhuvarustuse ja väljatõmbe, korrastab juhtmestiku ja säästab kapi paigaldusruumi.

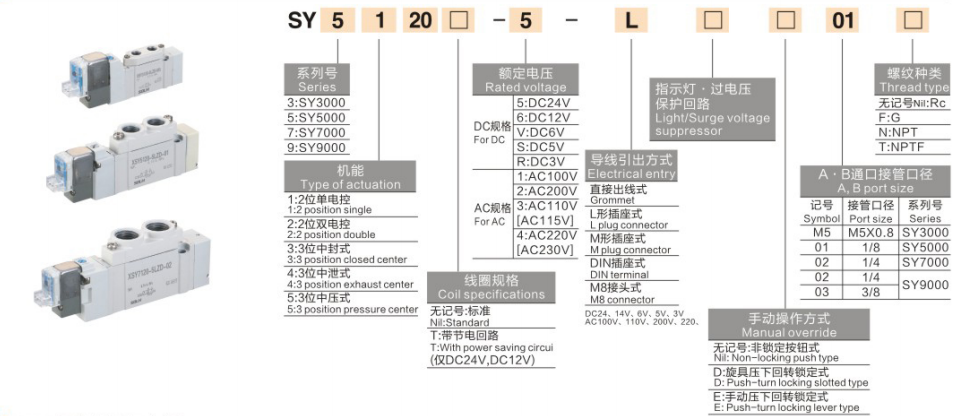

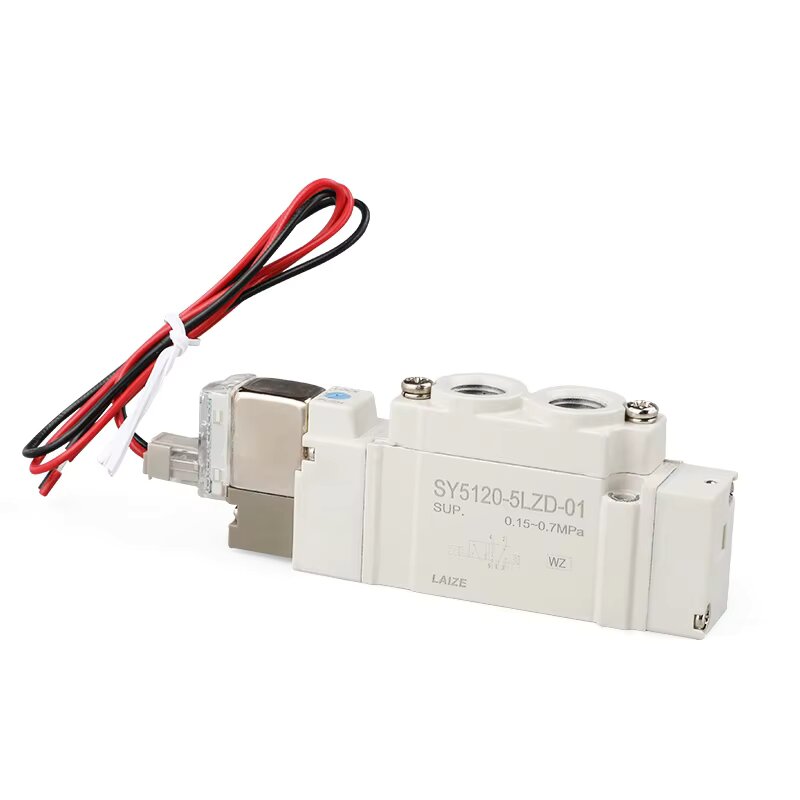

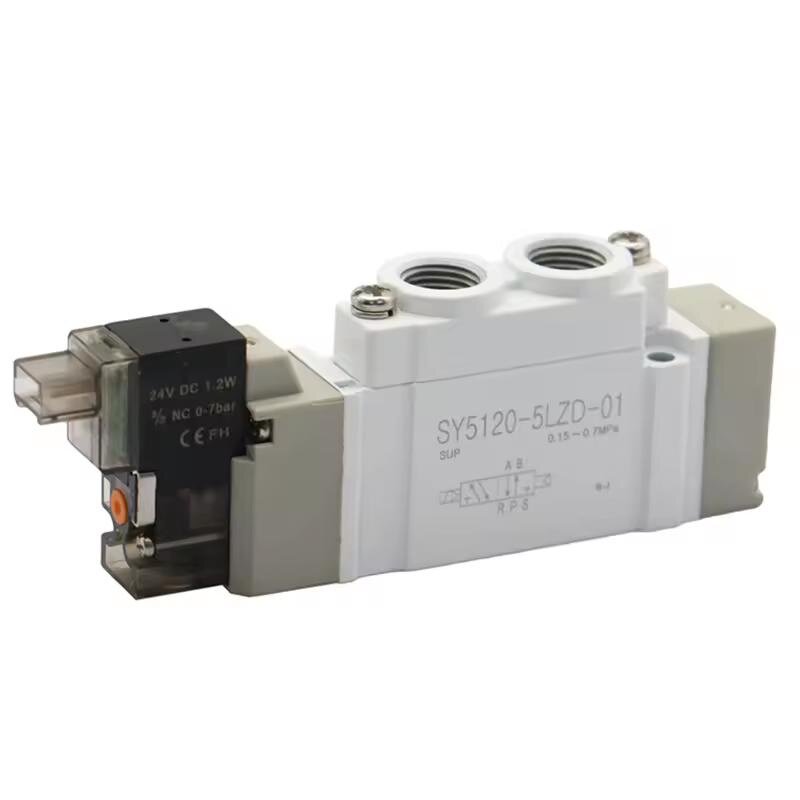

Täielik mudeli kodeerimise reegel (näide: SY5120-5LZD-01)

  1. SY: Pilootjuhitava 5-pordilise solenoidventiili seeriakood

  2. 5: suuruse seeria number (5 = SY5000 keskmine seeria)

  3. 1: vooluahela funktsiooni kood

     1 = 5/2 ühe spiraalvedru tagasivoolu;

     2 = 5/2 topeltlukuga mähis;

     3 = 5/3 kolmepositsiooniline klapp

  4. 2: Sisemine struktuurne aluskood

  5. 0: Standardne aluse kinnitustüüp

  6. 5: pooli pinge kood (5 = DC24V, tavavool)

  7. LZ: pistikupesa ja kaitse konfiguratsioon

     L = L-kujuline pistikupesa; Z = sisseehitatud LED indikaator + ülepingekaitseahel

  8. D: käsitsi alistamise kood (tõuke-pööratav lukustuskruvikeeraja kasutamine)

  9. 01: pordi keerme suurus (01 = Rc1/8")

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Automatiseeritud montaaži tootmisliinid, pooljuhtide täppisseadmed, pakkimismasinad

     -- Autotööstuse stantsimise ja keevitamise tootmisliinid, meditsiinilised testimisinstrumendid

     -- Pneumaatilised robothaaratsid, lineaarsed liugsilindrid, pöörlevad indekseerimisajamid

     -- Silindri edasi/tagasi lülitus, pneumaatilise ahela sisse-välja ja kiiruse reguleerimise juhtseade

Üks lause

     Kokkuvõte elektroonika, autotööstus, pakendid ja meditsiiniseadmed.
