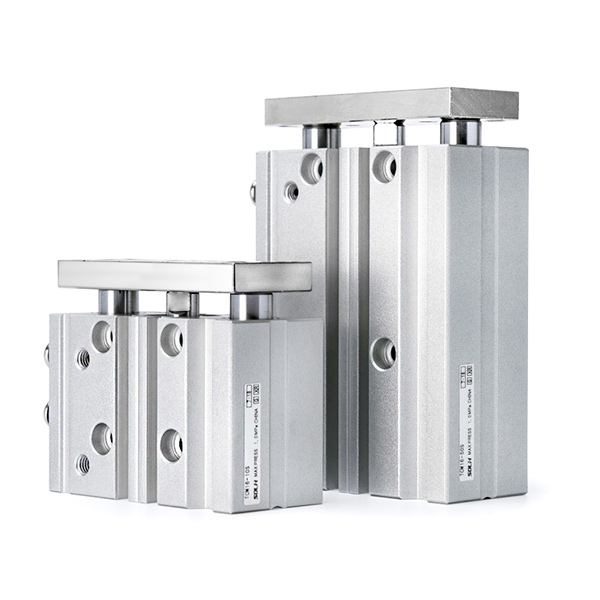

TC-seeria kolmeteljeline juhtvarda silinder | TCL/TCM suure jäikusega väändevastane pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhilised struktuuriomadused

     SOLH TC seeria on suure jõudlusega kolmeteljeline juhtvarda silinder, millel on integreeritud topelt juhtvarda + keskne kolvivarda struktuur. Ülikõrge jäikuse, suurepärase väändevastase võime, tugeva külgkoormuse vastupidavuse ja täpse positsioneerimise täpsusega seeria katab kogu avavahemiku φ6 mm kuni φ100 mm, sealhulgas kaks põhimudelit: TCL täppis-kuullaager ja TCM raskeveokite liuglaagri tüüp. Seda kasutatakse laialdaselt kompaktsete tõuke-, tõste-, peatamis- ja täpsete tõlkejaamade jaoks, mis on standardsete automatiseerimisstsenaariumide korral ideaalne SMC MGP-seeria asendus.

Peamised struktuurieelised

• Ülikõrge jäikusega kolmeteljeline struktuur: Kahe ülitugevast terasest juhtvarda ja ühe keskse kolvivardaga varustatud integreeritud kolmeteljeline struktuur tagab rohkem kui kaks korda suurema väändekindluse ja külgmise kandevõime kui tavalised silindrid. See takistab tõhusalt paindumist ja nihkumist, kohandub ekstsentrilise koormuse ja põikilöögi töötingimustega ning tagab suurepärase stabiilsuse.

• Kahe laagri konfiguratsioonid täisstsenaariumide jaoks

￮ TCL (kuullaager): ülimadal hõõrdumine, ülisujuv käik ja stabiilne kõrgsageduslik töö, mis sobib ideaalselt täppis-tungrauaga tõstmiseks, kiireks jalgrattasõiduks ja vähese hõõrdumisega liikumiseks.

￮ TCM (libisemislaager): Kasutades messingisulamist liugpuksi, on sellel suurepärane kulumiskindlus, löögikindlus ja külgkoormuse taluvus, mis sobib suurepäraselt raskete, tolmuste ja pidurdavate töötingimuste jaoks.

• Integreeritud õhuke ja kompaktne disain: Ajamiüksus ja juhtseade on väga integreeritud, et minimeerida üldist paigaldusruumi. Topeltõhu sisselaskeavad ülemisel ja külgpinnal toetavad paindlikku torustiku paigutust, kohandudes erinevate kohapealsete torujuhtmete suundadega ja kompaktsete seadmestruktuuridega.

• Kõrge täpsusega korduv positsioneerimine: Täpsed positsioneerimisaugud on reserveeritud alusele, tagaküljele ja kinnitusplaadile, et tagada ülikõrge korduspositsioneerimise täpsus. Neljapoolsed magnetlüliti sooned toetavad mitmesuunalist lüliti paigaldamist, võimaldades paindlikku ja kõikehõlmavat käiguasendi tuvastamist.

• Standardne Premium konfiguratsioon: Sisseehitatud magnetrõngas (standard S-magnet), kahe otsaga kummist puhvrid ja õlivaba hooldusvaba disain, mis vastab puhta töökoja tööstandarditele. Kahepoolse toimega disain standardse käiguga vahemikus 5 mm kuni 500 mm katab peaaegu kõik tavapärased automatiseeritud sõidukäigud.

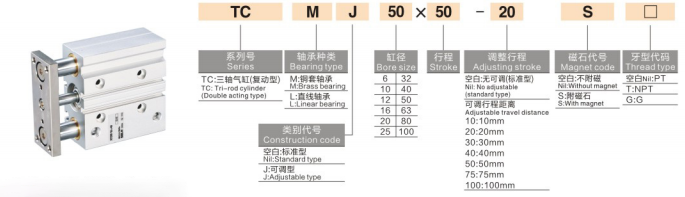

Täielikud mudeli nimetamise reeglid

Mudeli näited: TCM20-50S | TCL16-30J-20S-T

Standardtellimuse viitenäited

• TCM25-75S: 25 mm ava, 75 mm käik, liuglaagri tüüp sisseehitatud magnetiga

• TCL20-50J-20S: 20 mm ava, 50 mm standardkäik, 20 mm reguleeritav käik, kuullaagri täppistüüp magnetiga

• TCM32-100S-T: 32 mm ava, 100 mm käik, kõrge temperatuuritaluvusega liuglaagritüüp

Standardsed tehnilised põhiparameetrid

(Standardkatsetingimused: 20 ℃ normaaltemperatuur, 0,5 MPa nimirõhk)

1. Üldised jõudlusparameetrid

• Töörežiim: Kahetoimeline edasi-tagasi liikumine

• Töörõhu vahemik: 0,1-1,0 MPa; Tõkestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -20 ℃ ~ 70 ℃ (jäävaba tavakeskkond); -20 ℃ ~ 120 ℃ (-T kõrgtemperatuuriline versioon)

• Kolvi töökiirus: 50–500 mm/s (φ6–63 väikese ja keskmise läbimõõduga); 50–400 mm/s (φ80/100 suur ava)

• Puhverrežiim: Standardne kahe otsaga kummipuhver; valikuline õhkpadja puhver suure mõjuga stsenaariumide jaoks

• Määrimisrežiim: Õlivaba hooldusvaba töö, sobib puhtasse tööstuskeskkonda

2. Teoreetilised tõukejõu andmed (@0,5 MPa, ühik: N)

3. Toote kaalu andmed (50 mm käik, ühik: kg)

TCL vs TCM põhivaliku võrdlus

Paigaldusmeetodid ja tüüpilised rakendusstsenaariumid

1. Paindlik mitme kinnitusega disain

• Otsene korpuse kinnitamine: Reserveeritud kruviaugud põhjas, külg- ja otspindadel otseseks kinnitamiseks ilma lisaklambriteta, võimaldades kohapeal paigaldamiseks kiiret kokkupanekut ja lahtivõtmist.

• Valikulised lisatarvikud: Saadaval on ääriku (F) ja jalaklambri (L) kinnitustarvikud, mis toetavad paindlikku horisontaalset ja vertikaalset paigutust, et kohaneda erinevate seadmete konstruktsioonilahendustega.

2. Peamised tööstuslikud rakendused

• Konveieriliinide automatiseerimine: tooriku peatamine, materjali tõstmine ja kaubaaluste positsioneerimine; tugev löögikindlus ja nihkevastane jõudlus tagavad stabiilse transportimise ja piiramise.

• 3C elektrooniline täppistöötlus: PCB käsitsemine, klemmide pressimise positsioneerimine ja kerge tooriku translatsioon; kõrge pöörlemisvastane täpsus tagab paindevaba täpsuse monteerimise ja töötlemise.

• Pakkimismasinad: materjali deflektori juhtimine, silovärava ümberlülitamine ja materjali lükkamine lühikese vahemaa tagant; kompaktne korpus kohandub ideaalselt integreeritud pakendamisseadmete paigutusega.

• Üldine tööstusautomaatika: Jig tõstmine, osade väljaviskamine ja ekstsentriline koorma juhtimine; integreerib silindri- ja juhtfunktsioonid, et asendada traditsioonilised poolitatud silindri + juhtvarda kombinatsioonid, lihtsustades seadme struktuuri ja vähendades kulusid.

TC-seeria vs SMC MGP-seeria asenduste võrdlus

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse valik: Arvutage vajalik tõukejõud vastavalt tegelikule töökoormusele; valige ava suurus teoreetilise tõukejõuga ≥ tegelik koormus × 1,5, jättes ülekoormustöö vältimiseks 50% ohutusvaru.

2. Laagri tüübi valik: Valige täpse positsioneerimise ja kõrgsagedusliku sujuva jalgrattasõidu stsenaariumide jaoks TCL-kuullaager; vali TCM liuglaager raskete, tolmuste ja tugevate töötingimuste jaoks.

3. Funktsionaalse konfiguratsiooni valik

￮ Käigu peenreguleerimise nõue: valige J-tüüpi reguleeritav käik (reguleeritav vahemik 0–50 mm)

￮ Positsiooni tuvastamise vajadus: valige S-magneti konfiguratsioon + mitmesuunalised magnetlülitid (paigaldatavad neljast küljest)

￮ Kõrge temperatuuriga töökeskkond: valige -T kõrge temperatuurikindel valik (-20 ℃ ~ 120 ℃)

Ühe lause kokkuvõte

      SOLH TC-seeria kolmeteljeline juhtvarda silinder integreerib suure jäikuse, ülima külgkoormuse vastupidavuse ja ülitäpse pöörlemisvastase jõudluse, kahe laagri valiku ning reguleeritava käigu ja kõrge temperatuuriga valikuliste funktsioonidega, mis on SMC MGP-seeria kõige kuluefektiivsem otsene asendus täisstseeni automatiseeritud tõstmiseks, peatumiseks ja positsioneerimiseks.
