TN-seeria kahevarda silinder

TN-seeria kahevõlli silinder | Kompaktne ja odav kahevardaline pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhistruktuur

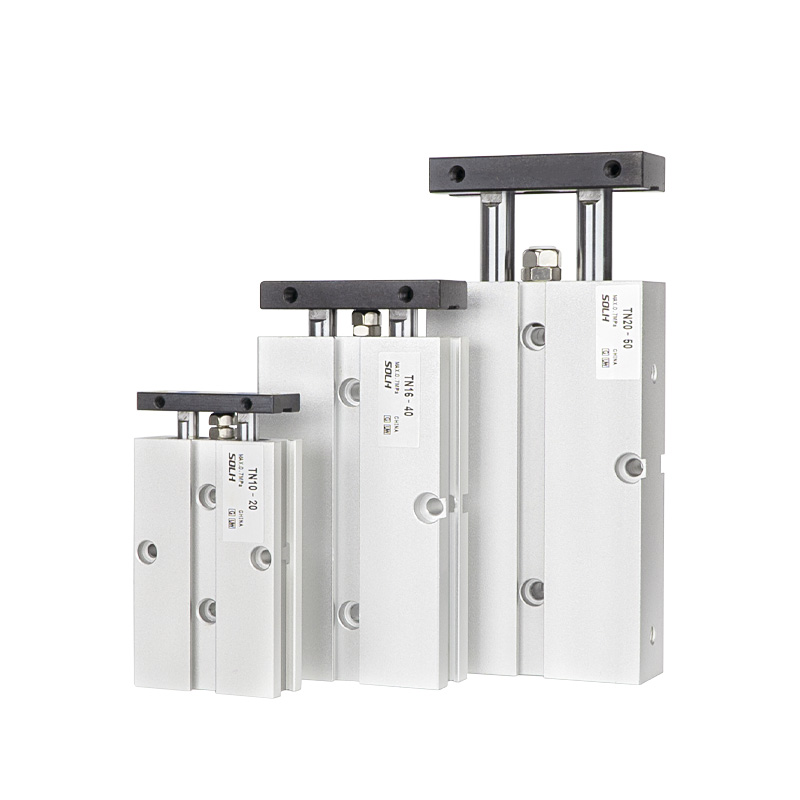

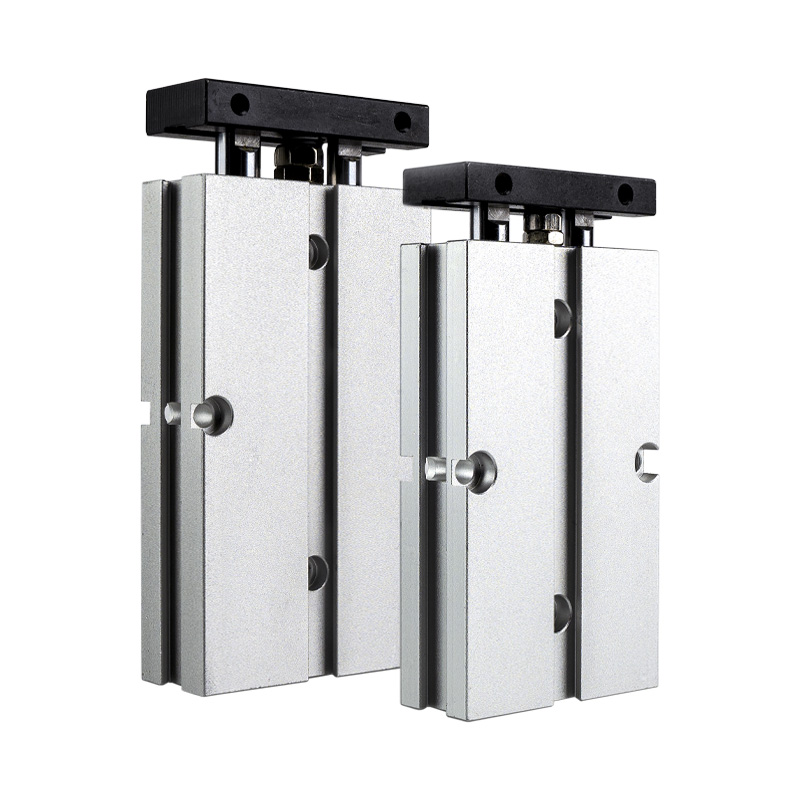

     SOLH TN-seeria on kulutõhus kompaktne kahe võlliga silinder, millel on ühe kolviga kahevardaline struktuur ja liuglaagri juhtimine. See on mõeldud ruumisäästlikuks paigaldamiseks ja mitmekülgseks paigaldamiseks, sellel on standardsed sisseehitatud magnetrõngad ja reguleeritav löögipuhver. ±0,2° pöörlemisvastase täpsuse ja suurepärase läbipaindevastase jõudlusega TN-silindrit kasutatakse laialdaselt kerge koormuse automatiseerimise stsenaariumides, sealhulgas täppispositsioneerimine, tooriku pressimine, materjali blokeerimine ja lineaarne ülekandmine, pakkudes standardsete automatiseeritud jaamade jaoks silmapaistvat universaalsust ja kulueeliseid.

1. Põhilised struktuurilised eelised

• Stabiilne Twin Rod sünkroonne töö: sobib ühe kolvi ja kahe paralleelse kõva kroomitud varda konfiguratsiooniga pikendatud libiseva puksiga. Kahevardaline sünkroonstruktuur peab tõhusalt vastu väändele ja õõtsumisele, saavutades usaldusväärse läbipaindevastase jõudluse ±0,2° pöördetolerantsiga kerge koormuse juhtimiseks.

• Reguleeritav puhver ja käigu peenhäälestus: Varustatud eesmise reguleeritava kummist kokkupõrkevastase padjaga löögi täpseks peenhäälestamiseks ja pehmeks puhverdamiseks; sobitatud fikseeritud tagumise puhvriga, et vähendada töölööke ja müra, tagades stabiilse edasi-tagasi liikumise.

• Ruumisäästlik kolmepoolne kinnitus: Sisseehitatud kere disain toetab paindlikku paigaldamist alt, ülevalt ja küljelt. Reserveeritud külgsooned võimaldavad otse magnetlüliti paigaldamist ilma täiendavate sulgudeta, maksimeerides seadme ruumikasutust.

• Standardne magnetiline konfiguratsioon: Sisseehitatud magnetrõngas (S-sufiks) on standardvarustuses kõikidele TN-seeria mudelitele, millel pole mittemagnetilist versiooni, mis võimaldab mugavat käiguasendi tuvastamist universaalsete automatiseeritud rakenduste jaoks.

2. Põhitoodete eristamine (võtmevaliku viide)

• TN vs TR seeria: TN võtab kasutusele ettevõttestandardi, millel on kompaktsem suurus, madalam hind ja puudub φ6 ava võimalus; TR järgib JIS tööstusstandardit suurema jäikuse, vastupidavuse raskele koormusele ja täielike avamõõtudega, sealhulgas φ6.

• TN vs CXS / CXSJ seeria: TN-l on ühe kolviga struktuur standardse ühe tõukejõuga, soodsam ja ruumisäästlikum; CXS ja CXSJ kasutavad kahe kolviga konstruktsiooni kahekordse tõukejõu ja suurepärase kiire jõudlusega, mis sobivad suure koormuse ja ülitäpsete stsenaariumide jaoks.

Põhiseeria klassifikatsioon (varda tüüp)

TN-seeria hõlmab kahte peamist varraste tüüpi, et rahuldada ühe otsaga töö ja kahepoolse läbiva liikumise nõudeid erinevatele kerge koormusega automaatikajaamadele.

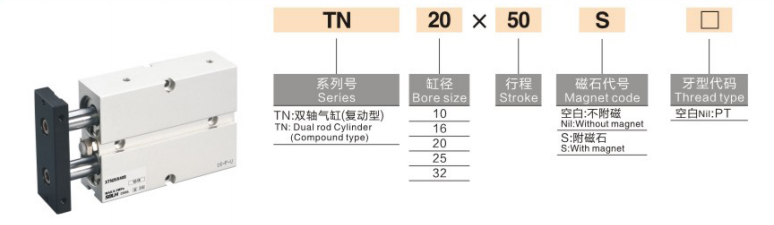

Täielikud mudeli nimetamise reeglid

Mudeli näide: TN20×50S

1. Nimekoodi määratlus

1. Sarja kood: TN (ühe otsaga varras) / TNW (topelt läbiv varras)

2. Ava suurus: 10 / 16 / 20 / 25 / 32 mm (φ6 ava pole saadaval, erineb TR-seeriast)

3. Standardne löök: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (maksimaalne käik: 200 mm)

4. Magnetrõnga konfiguratsioon: S (standardne sisseehitatud magnetrõngas, kohustuslik konfiguratsioon, mittemagnetiline versioon)

5. Keerme tüüp: PT (Rc) vaikeniit; valikuline G-keere (liide G) / NPT-keere (sufiks T)

6. Magnetlüliti: valikulised CS1-J, CS1-G, D-M9B ja muud mudelid, mis on otse paigaldatud külgmistele reserveeritud soontele

Üldstandardsed tehnilised parameetrid

(Standardkatsetingimused: 20 ℃ normaalne temperatuur, kuiv õhk)

• Töörežiim: Kahe toimega ühe kolviga ajam

• Töörõhu vahemik: 0,15 ~ 1,0 MPa

• Tõestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -20 ℃ ~ 70 ℃ (jäävaba keskkond)

• Töökiirus: 30-500 mm/s

• Pöörlemisvastane täpsus: ±0,2° (stabiilne kerge koormuse juhtimise täpsus)

• Puhverrežiim: eesmine reguleeritav kummist kokkupõrkevastane padi + tagumine fikseeritud kummipuhver (õhkpuhvri valik puudub)

• Torustiku pordi suurus

￮ φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Paigaldusmeetod: sisseehitatud korpuse paigaldus + 3-poolne kinnitus (alt / ülemine / külg), eriti ruumisäästlik disain

Teoreetilised tõukejõu ja pinge andmed (@0,5 MPa, ühik: N)

Ühe kolviga struktuur standardse ühe tõukejõuga, kulutõhus tavapäraste kerge koormusega stsenaariumide jaoks

Valiku kiirjuhend

1. Eelarve ja ruumi valik: Valige TN-seeria ülikompaktse ruumi ja madalate kuludega väikese koormuse jaoks; valige TR-seeria JIS-standardi, suure koormusega töötamise ja φ6 ava nõuete jaoks.

2. Tõukejõu ja jõudluse valik: Võtta kasutusele kahe kolviga silindrid CXS/CXSJ kahekordse tõukejõu väljundi ja kiire valiku ja asetamise stsenaariumide jaoks; valige ühe kolviga silindrid TN/TR, kui standardne ühe tõukejõud vastab töönõuetele.

3. Varda tüübi valik: Valige tavaline TN ühe otsaga varras tavaliseks ühesuunaliseks tööks; valige kahepoolseks paigaldamiseks ja kahesuunaliseks sünkroonseks liikumiseks TNW topeltläbiv varras.

4. Magnetilise konfiguratsiooni märkus: Kõik TN-seeria silindrid on standardvarustuses S-magnetrõngaga (kohustuslik konfiguratsioon), lisavalikut pole vaja.
