TWH / TWM-seeria hoob-rulli stopperi silinder | Iselukustuv raskeveokite stoppersilinder

Kaubamärk: Richge Technology SOLH

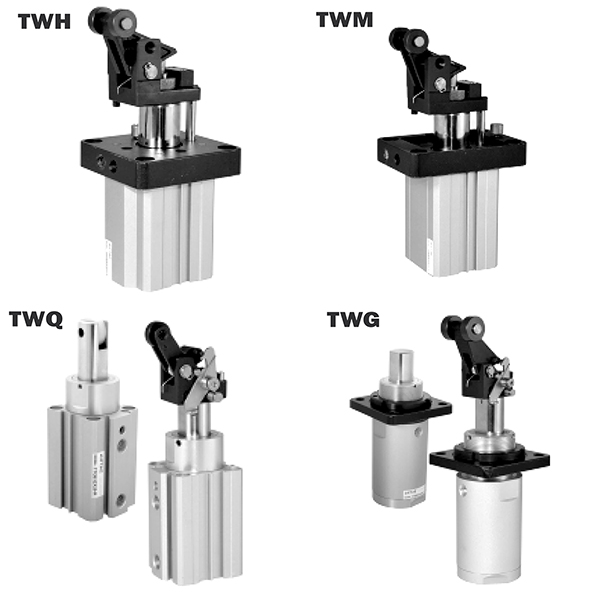

1. Toote ülevaade ja põhilised struktuuriomadused

     SOLH TWH/TWM-seeria on kang-rull-tüüpi raskeveokite korgiga silindrid, mis on mõeldud keskmise ja suure koormusega automatiseeritud konveierliinidele. Seeria, mis hõlmab ava suurusi φ20 mm kuni 80 mm, sisaldab põhilisi eeliseid, sealhulgas sisseehitatud iselukustuv tagasilöögivastane mehhanism, standardne reguleeritav hüdrauliline puhver, kõrge jäikus kangi struktuur ja integreeritud äärikukinnitus. See saab stabiilselt hakkama 30–300 kg kaaluvate kaubaaluste ja tööriistaplaatidega, mida kasutatakse laialdaselt konveieri peatamiseks, ülekande positsioneerimiseks ja jaama nihkumise tõkestamiseks, toimides peavoolu usaldusväärse korgilahendusena keskmise ja raske koormuse automatiseerimise stsenaariumide jaoks.

  1.1 Kangi rulli jõudu suurendav struktuur

     Kahepoolse toimega hoovarulliku konstruktsiooniga toode kasutab kangi jõu võimendust ja veerekontakti tööpõhimõtet. See annab väikese löögi ja sujuva veeremise korral suure peatumisjõu, vähendades tõhusalt jäika lööki tooriku peatamise ajal ja kaitstes nii seadmeid kui ka toorikuid.

  1.2 Põhiline iselukustuv tagasilöögivastane funktsioon

     Varustatud integreeritud mehaanilise iselukustuva mehhanismiga valikulise täiendusena. Pärast tooriku löögi peatamist lukustab silinder kangihoova automaatselt, et vältida toorikute tagasilööki ja tagasilükkamist, kõrvaldades jaama nihkeprobleemid ning parandades oluliselt tootmisliini üldist stabiilsust ja positsioneerimise täpsust.

  1.3 Gradeeritud hüdrauliline puhvrisüsteem

     • φ20/φ25 Väike auk: Sobib mittereguleeritava hüdraulilise puhvriga, kohandub ideaalselt kerge ja keskmise koormusega madala kiirusega töötingimustega ning tagab kulutõhusa stabiilse puhverdusvõime.

     • φ32–φ80 suur ava: Varustatud reguleeritava hüdraulilise puhvriga. Kasutajad saavad reguleerimisketast vabalt pöörata, et muuta amortisatsioonitakistust, sobitada erineva kaalu ja edastuskiirusega toorikuid, et neelata löögienergia täielikult ja saavutada löögita peatumine.

  1.4 Kõrge jäikus ja pikaealine disain

     Kasutab paksendatud kõva kroomitud kolvivarda ja kõva anodeeritud silindri korpust, millel on suurepärane kulumis-, surve- ja löögikindlus. Standardne õlivaba töökonstruktsioon kohandub puhta tootmiskeskkonna ja keevitamise pritsmekindlate töötingimustega vähese hoolduse ja pikema kasutuseaga.

  1.5 Paindlik paigaldus ja lülitite paigutus

     Standardne äärikkinnitus tagab kiire ja stabiilse paigalduse. Silindri korpus on eelreserveeritud anduri kinnitussoontega, mis toetab otsest magnetlüliti paigaldamist ilma lisatarvikuteta. 4-poolne paigaldusdisain väldib kohapealse kinnituse häireid ja on hästi kohandatav paigutusega.

  1.6 Mudeli funktsionaalne diferentseerimine

     • TWH seeria: Standardne kahetoimeline konstruktsioon maksimaalse peatumisjõuga, sobib suure koormuse ja kõrgsagedusliku käivitus-seiskamise stsenaariumide jaoks.

     • TWM seeria: Kahetoimeline sisseehitatud vedrustruktuuriga, realiseerib automaatse vabastamise pärast voolukatkestust, seab prioriteediks seadmete ja personali ohutuse kõrge riskiga jaamades.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

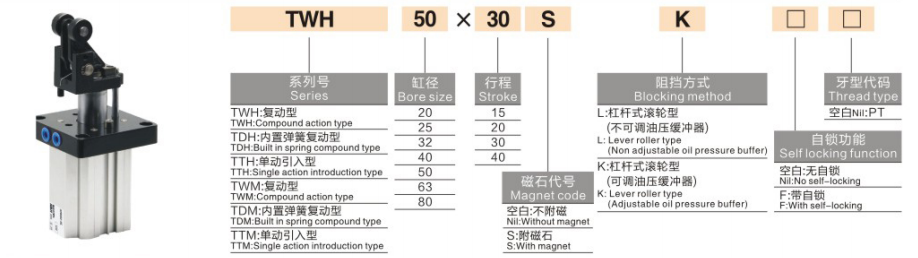

  1. Tüüpilised mudelinäited: TWH50-30SK-F, TWM63-30K-F

  2. Standardtellimuse näited

     • Iselukustuv keskmise koormusega mudel: TWH50-30S-F (φ50 ava, käik 30 mm, mittereguleeritav hüdropuhver, iselukustuva funktsiooniga)

     • Ohutu väljalülitusmudel: TWM63-30K-F (φ63 ava, käik 30 mm, reguleeritav hüdrauliline puhver, sisseehitatud vedrukaitsekonstruktsioon, iselukustuv)

3. Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

 3.1 Põhispetsifikatsioonid

     • Töörežiim: TWH = kahetoimeline; TWM = Kahetoimeline sisseehitatud vedruga

     • Töörõhu vahemik: 0,05 ~ 1,0 MPa; Tõkestusrõhk: 1,5 MPa

     • Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba keskkond)

     • Puhvri konfiguratsioon: φ20/φ25 = mittereguleeritav hüdrauliline puhver; φ32~φ80 = Reguleeritav hüdrauliline puhver

     • Määrimisrežiim: Õlivaba töö

     • Paigaldusmeetod: Standardne äärikkinnitus

  3.2 Standardne puuraugu ja käigu kombinatsioon

 3.3 Teoreetiline peatumisjõud (ühik: N @0,5 MPa, kangi väljund, TWH)

  3.4 Toote kaal (ühik: kg standardkäiguga, TWH)

4. Põhikonfiguratsiooni- ja valikujuhised

 4.1 Puhvri tüübi valik

     • S Mittereguleeritav hüdrauliline puhver: Mõeldud φ20/φ25 väikestele avadele. Kulusäästlik, sobib väikese koormusega (≤50 kg) ja madala kiirusega tööks (≤0,3 m/s) stabiilse fikseeritud puhverdusvõimega.

     • K Reguleeritav hüdrauliline puhver: eksklusiivne φ32–φ80 suurtele avadele. Toetab amortisatsiooni vaba reguleerimist, mis sobib ideaalselt keskmise ja raske koormusega (50–300 kg) ning keskmise ja suure kiirusega (≤0,5 m/s), kohandudes erinevate töötingimustega.

 4.2 Iselukustuva funktsiooni valik

     • F Iselukustuv tüüp (soovitatav): Automaatne lukustamine pärast töödeldava detaili löögi peatamist, takistades tõhusalt tooriku tagasilööki ja jaama nihkumist. Ideaalne täielikult automatiseeritud pidevate konveieriliinide jaoks, parandades oluliselt töö stabiilsust.

     • Lukustamata tüüp: kehtib ainult väikese vastupidise mõju ja käsitsi lähtestamise korral. Ei soovitata automaatsete tootmisliinide jaoks halva positsioneerimise stabiilsuse tõttu.

  4.3 Töörežiimi valik

     • TWH kahetoimeline: Maksimaalne peatumisjõud kahesuunalise juhitava kinnituse ja vabastamisega. Optimeeritud suure koormuse ja kõrgsagedusliku start-stopp rattasõidu stsenaariumide jaoks.

     • TWM vedruga kahetoimeline: Automaatne vabastamine elektrikatkestuse korral, tagades seadmete ja personali ohutuse. Eelkõige ohtlike töökohtade ja väljalülituskaitserakenduste jaoks.

5. Tüüpilised rakendusstsenaariumid

     • Keskmise ja raskeveokite konveierliinid: spetsialiseerunud 50–300 kg kaaluvate kaubaaluste ja tööriistaplaatide peatamiseks, teisaldamiseks ja nihutamise tõkestamiseks elektroonika-, kodumasina- ja logistikatööstuses, tagades stabiilse keskmise ja raske koormust piirava jõudluse.

     • Automatiseeritud materjalikäitlusliinid: rakendatakse keskmise ja suure kiirusega (≤0,5 m/s) tooriku peatumisele rull- ja lintkonveieritel. Reguleeritav hüdrauliline puhver saavutab pehme ja löögivaba peatumisprotsessi, et kaitsta toorikuid.

     • Tööpingid ja keevitusjaamad: Sobib tööpinkide laadimise/tühjendamise piiramiseks ja keevitusseadmete positsioneerimiseks. Sellel on löögikindlus ja keevitusräbu vältimine ning see kohandub stabiilselt karmide tööstuslike töötingimustega.

     • AS/RS ja AGV dokkimissüsteemid: Kasutatakse stereoskoopilise lao kaubaaluste peatamiseks ja AGV täpseks dokkimiseks. Iselukustuv tagasilöögivastane disain tagab intelligentsetele laosüsteemidele stabiilse tegevuse ja usaldusväärse signaali tagasiside.

6. Kolmeastmeline kiirvalikujuhend

     1. Ava suuruse valik: Valige ava vastavalt töödeldava detaili kaalule ja töökiirusele. Järgige ohutusstandardit: teoreetiline peatumisjõud ≥ tegelik koormus × 2. φ25 koormuse korral alla 50 kg; φ32/φ40 50–150 kg koormusele; φ50/φ63 150–300 kg koormusele.

     2. Puhvri tüübi valik: Valige S mittereguleeritav puhver φ20/φ25 avade jaoks; valige K reguleeritav puhver avade jaoks, mis on suuremad kui φ32, et kohaneda muutuva kiiruse ja koormustingimustega.

     3. Funktsionaalse konfiguratsiooni valik: Valige kõigi automaatsete tootmisliinide jaoks F iselukustuv; võtta kasutusele TWH kahetoimeline suure koormuse ja kõrgsagedusliku stsenaariumi jaoks; vali TWM vedruga tüüp ohutuse prioriteediga ja väljalülitatud kaitsejaamade jaoks.

Ühe lause kokkuvõte

     SOLH TWH/TWM-seeria keskmise raskusega kangiga rull-kork-silindrid integreerivad iselukustuva tagasilöögivastase mehhanismi ja astmelise hüdraulilise puhversüsteemi, pakkudes stabiilseid, vähese mõjuga ja kõrge ohutusega professionaalseid seiskamislahendusi 30–300 kg kaaluvatele automatiseeritud konveieritele ja tootmisjaamadele.
