VM1 (VM100) seeria mini 2/3-pordiline mehaaniline klapp

Kaubamärk: Richge Technology SOLH

 Toote positsioneerimine

     VM1 (VM100) seeria on miniatuurne 2/3 pordiga mehaaniline klapp, mis on täielikult vahetatav SMC originaalmudelitega. See kasutab usaldusväärset tihenduskonstruktsiooni, millel on ülikompaktne kerge kontuur, lai töörõhuvahemik, mis hõlmab vaakumit ja positiivset rõhku, ning rohkelt vahetatavaid täiturmehhanisme. Laialdaselt kasutatav seadmete asukoha tuvastamiseks, käigupiiri tuvastamiseks, käsitsi sörkimiseks ja kompaktsete automatiseeritud masinate väikese õhuahela sisselülitamiseks.

Tehnilised põhispetsifikatsioonid (VM100 / VM1 seeria)

  1 Põhiparameetrid

     -- Vooluahela tüübid: 2-pordiline (NC / NO), 3-pordiline (N.C. / N.O.)

     -- Struktuur: otsese toimega tihvti tüüp, millel on tihe tihendus

     -- Kasutatav vedelik: suruõhk, inertgaas

     -- Töörõhu vahemik: -100 kPa ~ 1,0 MPa (ühildub vaakumiga)

     -- Ümbritsev ja keskmine temperatuur: -5 ~ +60 ℃ (sisemist jäätumist pole)

     -- Pordi keerme suurused: M5, Rc1/8 (NPT1/8 ja G1/8 valikuline)

     -- Vooluvõimsus: Cv=0,11, efektiivne ristlõikepindala 2,5 mm²

     -- Netokaal: külgmise pordi versioon 60 g, alumise pordi versioon 67 g (ülikerge)

     -- Torustiku paigutuse valikud: külgmine port, alumine port

     -- Määrimisnõue: määrdevaba töö

  2. Üldmõõtmed

     -- Külgpordiga mudel: 11 × 36 × 16 mm

     -- Alumise pordi mudel: 11 × 28 × 25 mm

 Vooluahela definitsioon ja tööloogika (3-pordiline / 2-pordiline)

   1. 3-pordiline tüüp (VM13x, kõige populaarsem) · Port 1 (P): õhu sisselaskeava

     -- Port 2(A): juhtväljund

     -- Port 3(R): väljalaskeava

     -- Tavaliselt suletud NC: aktiveerimata → P lõigatud A-st, A ühendatud R-ga

     -- Tavaliselt avatud NO: aktiveerimata → P ühendatud A-ga, A on R-st välja lõigatud

   2. 2-pordi tüüp (VM12x)

     -- Port 1(P): vedeliku sisend

     -- Port 2(A): juhtväljund

     -- Tavaliselt suletud loogika: õhu läbipääs avaneb vajutamisel, pärast vabastamist katkeb

Täielik valik vahetatavaid ajamipeasid

 1. Põhiline sirge kolvitüüp

     -- VM130 / VM120: standardne 4,8 mm käiguga kolb

     -- VM130U / VM120U: lühike 2,5 mm käiguga kolb

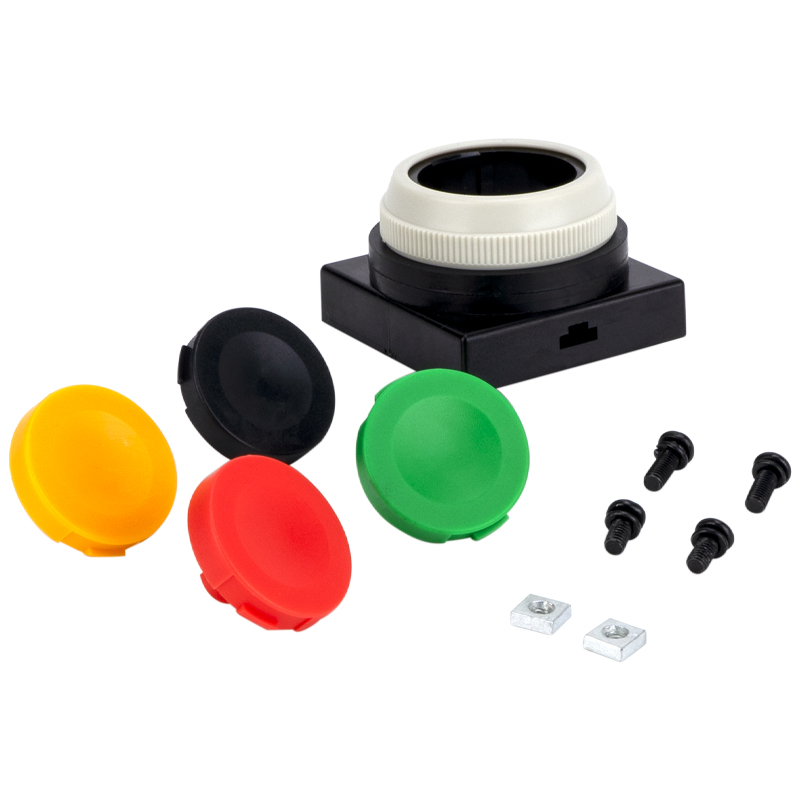

 2. Nupu tüüp (käsitsi jooksmine)

     -- VM132 / VM122: lame standardne surunupp

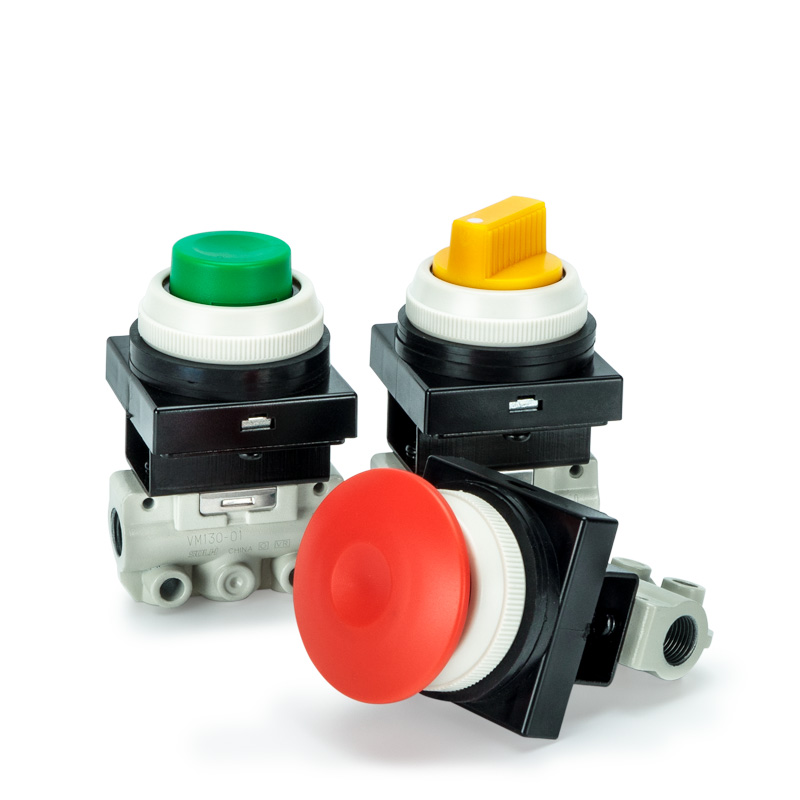

     -- VM132Y / VM122Y: kollane seenepea hädaseiskamiseks ja hea nähtavuse tagamiseks

     -- VM132G / VM122G: roheline indikaatori surunupp

  3. Rulli hoova tüüp (käigu ja piiri tuvastamine)

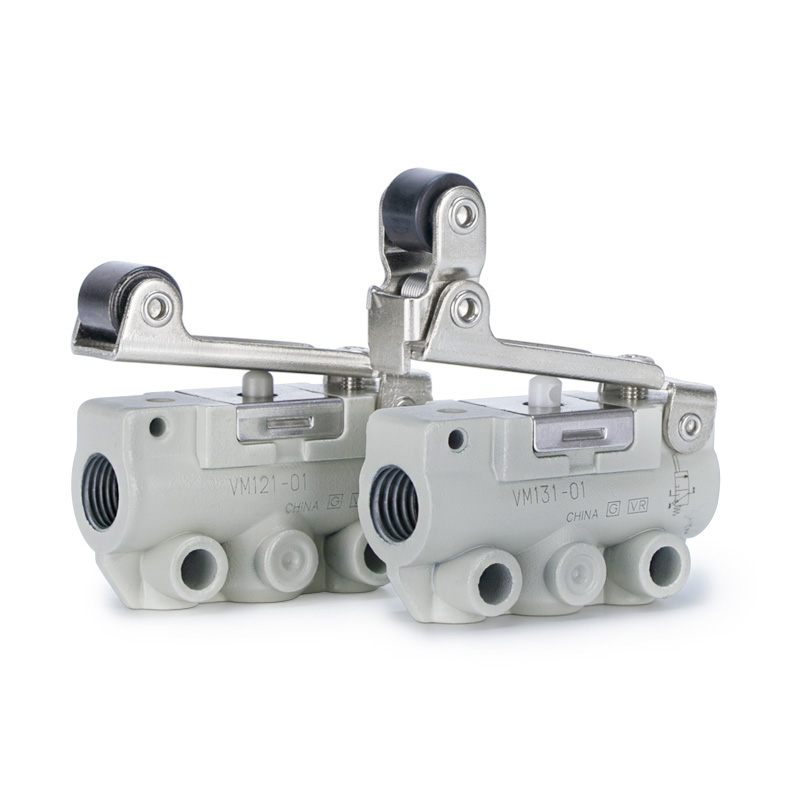

     -- VM131 / VM121: standardne sirge rullhoob

     -- VM131U / VM121U: lühikese käiguga rullikhoob

     -- VM133 / VM123: ühesuunaline tagasilöögivastane rullhoob

  4. Valikulised lisaajamid

     Hingehoob, lülituskang, lukustatav pöördnupp ja rohkem kohandatud päästikupead

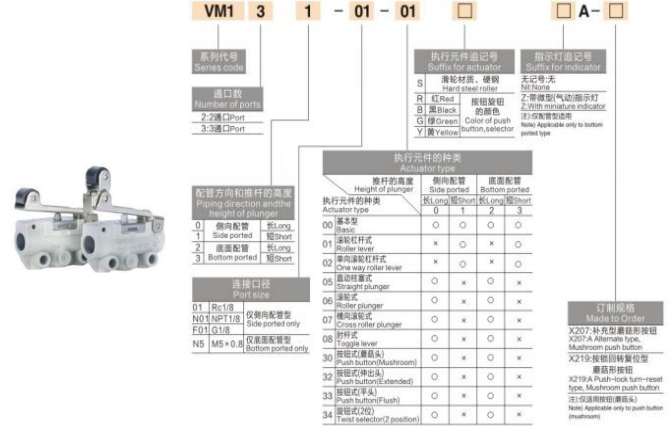

 Mudeli koodi selgitus

  1.  (Näide: VM131-01-01A)

     -- VM131: 3-pordiline vooluahel + rullhoova ajam

     -- 01: pordi keerme kood (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: külgmise pordi paigutus (02 = alumise pordi paigutus)

     -- Sufiksi kood: A=standard; Y = kollane seen; G = roheline nupp; U = lühike löök

  2. Levinud standardmudelid

     -- VM131-01-01A: 3-pordiline rullhoob, Rc1/8, külgport (kõige laialdasemalt kasutatav)

     -- VM132-M5-00A: 3-pordiline lame nupp, M5 keerme, alumine port

     -- VM130U-01-N01Y: 3-pordiline lühike kolb, NPT1/8, kollase seene avariipea

Toote peamised eelised

     -- Üliväike ja ülikerge: ainult 60 g 11 mm kitsa laiusega, sobib ideaalselt masinasiseseks manustamiseks ja tiheda paneeli virnastamise paigaldamiseks

     -- Lai universaalne rõhuvahemik: ühildub täisvaakumiga kuni 1,0 MPa positiivse rõhuga mitmeotstarbeliseks ahela juhtimiseks

     -- Vastupidav tihendusstruktuur: suurepärane õhutihedus, pikk kasutusiga ja tugev tolmukindlus

     -- Paindlik torustik ja kinnitus: külgmised / alumise pordi valikud, külgkinnitus, alumine kinnitus, valikuline kronsteini alus (VM1-B)

     -- Määrdevaba disain: madalad hoolduskulud ja puhas õhuringlus

     -- Täielik täiturmehhanismide portfell: sobib käsitsi sörkimisele, käigupiirangule, ohutule hädaseiskamisele ja kõigile mehaanilise päästiku tööstsenaariumidele

Tüüpilised rakendusstsenaariumid

     -- Masina käigu piirlülitid: silindri täiskäigu asendi tagasiside tuvastamine

     -- Käsitsi sörkimine ja seadmete kasutuselevõtt: paneeli surunupu käsitsi testimise õhuahelad

     -- Turvablokeering ja hädaseiskamisaasad: kollane seenepea ajam masina ohutuse tagamiseks

     -- Mini rakised ja kinnitusseadmed: pneumaatiline lülitus klambriga / lahti

     -- Vaakumjuhtimisahelad: stabiilne lülitus alla -100 kPa vaakumi tingimustes

     -- Üldised automaatikaseadmed: mehaaniline päästik õhusignaali ja asendi tagasiside ahelad

Ühe lause kokkuvõte

     SOLH VM1 miniatuursel mehaanilisel hoobventiilil on ülikerge 60 g kompaktne korpus, töökindel klapi tihendus, täisvaakum ~ 1,0 MPa töövahemik, kahe külje/alumise pordi paigutus ja täielikud vahetatavad täiturpead, mis toimivad eelistatud mehaanilise käivitusõhu juhtventiilina kõigi väikeste automatiseeritud seadmete jaoks.
