VM2 (VM200) seeria keskmine 2/3 pordi mehaaniline klapp

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine

     VM2 (VM200) seeria on keskmise suurusega 2/3 pordiga mehaaniline klapp, mis on täielikult vahetatav SMC standardmudelitega. Usaldusväärse tihendi konstruktsiooniga sellel on märkimisväärselt suur vooluvõimsus (Cv≈0,87), universaalne Rc1/4 standardport, tugev tööstuslik konstruktsioon ja täielikud vahetatavad täiturpead. See on peamine mehaaniline juhtventiil käigupiirangu tuvastamiseks, käsitsi juhtimiseks ja õhuahela sisselülitamiseks igasuguste automatiseeritud masinate jaoks.

Tehnilised põhispetsifikatsioonid

  1 Põhiparameetrid

     -- Seeria kood: VM200 (lühike nimi VM2)

     -- Vooluahela tüübid: 2-pordiline (VM22x), 3-pordiline (VM23x, standardina suletud NC)

     -- Struktuur: Otsetoimega, suurepärase tihenduse ja pika tööeaga

     -- Kasutatav vedelik: suruõhk, inertgaas

     -- Töörõhu vahemik: 0–1,0 MPa (vaakumiga mitteühilduv)

     -- Ümbritsev ja keskmine temperatuur: -5 ~ +60 ℃ (jäätumine pole lubatud)

     -- Pordi keerme: Rc1/4 (02); valikuline NPT1/4 (N02), G1/4 (F02)

     -- Voolujõudlus: Efektiivne ristlõikepindala 19 mm², Cv = 0,87

     -- Netokaal: standardmudel 90 g

     -- Torustiku paigutus: külgmine port (01), alumine port (00)

     -- Määrimisnõue: määrdevaba; ISO VG32 turbiiniõli määrimine on valikuline

  2. Üldised välismõõtmed (mm)

     -- Külgpordi versioon: 17 × 44 × 25

     -- Alumise pordi versioon: 17 × 44 × 30

Vooluahela definitsioon ja tööloogika (3-pordiline / 2-pordiline)

  1. 3-pordiline mudel (VM23x, kõige laialdasemalt kasutatav)

     -- Port 1(P): peamine õhu sisselaskeava

     -- Port 2(A): juhtsignaali väljund

     -- Port 3(R): väljalaskeava

     -- NC normaalselt suletud loogika: aktiveerimata → P lõigatud A-st, A ühendatud R-ga; Pärast käivitamist → P ühendub A-ga, A katkestab väljalaske R

  2. 2-pordiline mudel (VM22x)

     -- Port 1(P): vedeliku sisend

     -- Port 2(A): juhtväljund

     -- Tavaliselt suletud: õhukanal avaneb vajutamisel, katkeb kohe pärast vabastamist

Täielik vahetatavate täiturmehhanismide peade portfell

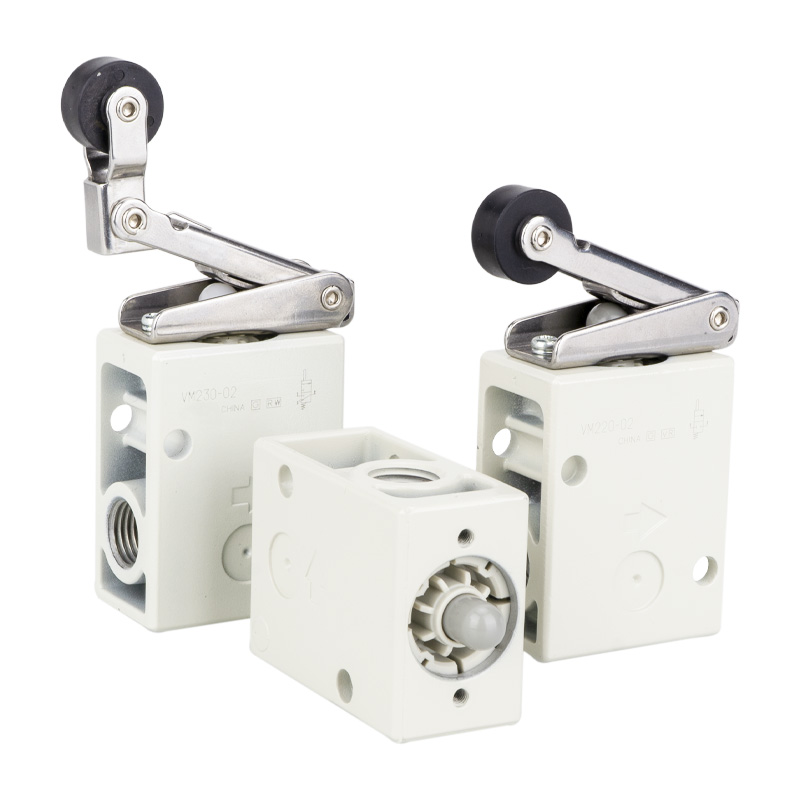

 1. Rulli kangi tüüp (käigupiirangu tuvastamiseks, kõige populaarsem)

     -- VM231/221: Standardne POM-plastist rullikhoob

     -- VM231S/221S: karastatud terasest rull raskete kulumiskindlate töötingimuste jaoks

     -- VM233/223: ühesuunaline tagasilöögivastane rullhoob

  2. Sirge kolvitüüp

     VM230/220: standardne sirge vajutuskolb

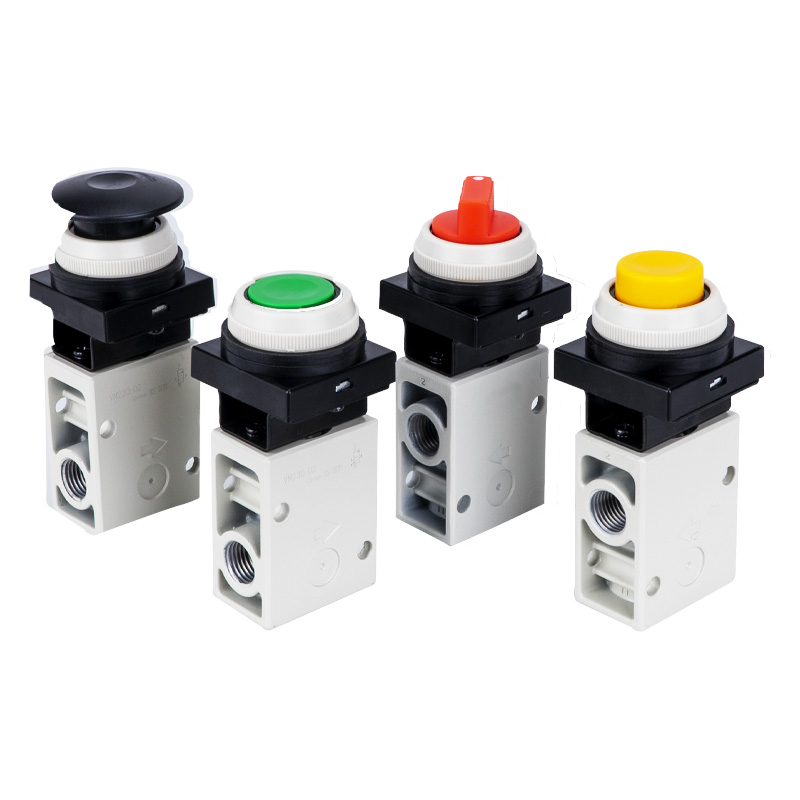

3. Nupu tüüp (käsitsi sörkimiseks)

     -- VM232/222: lame standardne surunupp

     -- VM232Y/222Y: hästi nähtav kollane seenepea hädaseiskamiseks

     -- VM232G/222G: roheline indikaatori surunupp

 4. Valikulised eriajamid

     Hingehoob, lülituskang, lukustatav pöördnupp, kahesuunaline hoob ja muud kohandatud päästikupead

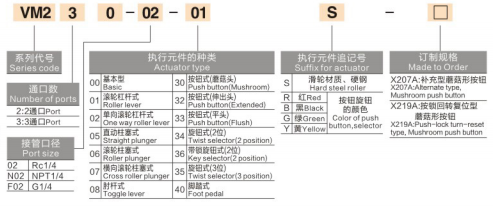

 Mudeli koodi selgitus

   1. (Näide: VM231-02-01S)

     -- VM231: 3-pordiline vooluahel + rullhoova ajam

     -- 02: pordi keerme suurus (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: külgmise pordi paigutus (00 = alumise pordi paigutus)

     -- S: karastatud terasest rull (ilma järelliideta = standardne POM-rull)

     -- Värvi järelliide: A=standard must; Y = kollane seen; G = roheline nupp

  2. Ühised standardmudelid

     -- VM231-02-01A: 3-pordiline, POM-rull, Rc1/4, külgport (universaalne üldotstarbeline mudel)

     -- VM231S-02-01A: 3-pordiline, karastatud terasest rull, Rc1/4, külgport (raske kulumiskindlad töötingimused)

     -- VM230-02-00A: 3-pordiline, sirge kolb, alumine port

     -- VM232Y-02-01A: 3-pordiline, kollase seene hädaseiskamisnupp, külgport

Toote peamised eelised

     -- Keskmise suure vooluhulga jõudlus: Cv = 0,87, peaaegu 8 korda suurem vooluvõimsus kui mini VM1 (Cv = 0,11), sobivad ideaalselt keskmise vooluhulga pneumaatilised ahelad

     -- Universaalne Rc1/4 port: standardne peavoolu keerme suurus automaatikaseadmete jaoks, millel on suurepärane mudelitevaheline ühilduvus

     -- Usaldusväärne õhutihendus: hea õhutihedus, tolmukindlus, kiire reageerimine ja pikem kasutusiga

     -- Kahe torustiku paigutuse tugi: külgmise ja alumise pordi valikud paindliku tiheda paneeli paigaldamise paigutuse jaoks

     -- Täielik täiturmehhanismi katvus: rullhoob, kolb, lame nupp ja seenepea on saadaval kõigi stsenaariumide mehaanilise piirangu, käsitsi sörkimise ja hädaseiskamise katmiseks

     -- Tugev ja vastupidav konstruktsioon: metallist klapi korpus; S-sufiksiga karastatud terasrull on valikuline karmiks tööstuslikuks pidevaks tööks

     -- Määrdevaba disain: väike hoolduskoormus, puhas ja keskkonnasõbralik õhuringlus

Tüüpilised rakendusstsenaariumid

     -- Seadme käigu piiri tuvastamine: silindri / liuglaua täisasendi tuvastamine rullikhoova ajamiga

     -- Käsitsi jooksujuhtimine: masina kohapealne kasutuselevõtt ja paneeli juhtimine surunupu abil

     -- Turvaline avariiblokeering: kollane seenepea õhuringluse kiireks väljalülitamiseks

     -- Jig & fixture lülitus: suruge / vabastage pneumaatilise silmuse juhtimine

     -- Automatiseeritud tootmisliinid: tööjaama asendisignaal ja mehaanilised turvablokeeringud

     -- Pakendi-, tekstiili- ja trükimasinad: kõrgsageduslikud mehaanilised päästikud

Valiku võrdlus: VM1 VS VM2 kiirteabe tabel

Ühe lause kokkuvõte

     SOLH VM2 keskmise suurusega mehaaniline klapp on varustatud universaalse Rc1/4 pordiga, Cv = 0,87 suure vooluvõimsusega, täisvaliku vahetatavate täiturmehhanismide ja kahe külg-/põhjatorustikuga, mis toimib standardse mehaanilise juhtventiilina kõigi tööstusautomaatika pneumaatiliste lülitusahelate jaoks.
