VM4 (VM400) seeria keskmine 3-pordiline mehaaniline klapp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     VM4 (VM400) seeria on keskmise suurusega 3-pordiline mehaaniline klapp, mis on täielikult vahetatav SMC originaalmudelitega, mis paikneb mini-VM1 ja suure vooluhulga standardse VM2 seeria vahel. See toetab kogu töövahemikku vaakumist (-100 kPa) kuni 1,0 MPa ülerõhuni universaalse Rc1/8 pordiga, kahe külje/põhja torustiku paigutusega, tugeva metallkonstruktsiooni, ülipika kasutusea ja täielike vahetatavate täiturpeadega. Laialdaselt kasutusel löögipiiri tuvastamiseks, käsitsi sörkimiseks ja üldiste automaatikaseadmete turvablokeeringuahelate jaoks.

Tehnilised põhispetsifikatsioonid

  1. Põhilised üldparameetrid

     --  Seeria kood: VM400 (lühinimi VM4)

     --  Ahela tüüp: 3/2-suunaline; Tavaliselt suletud (NC standard), normaalselt avatud (ei ole valikuline

     --  Struktuur: otsetoimega tihvtitüüp, tihe tihend, tolmukindel, pikem kasutusiga

     --  Kasutatav vedelik: suruõhk, inertgaas

     --  Töörõhu vahemik: -100 kPa ~ 1,0 MPa (vaakumiga ühilduv, eelis VM2 ees)

     --  Ümbritsev ja keskmine temperatuur: -5 ~ +60 ℃ (sisemine jäätumine pole lubatud)

     --  Pordi keerme: Rc1/8 (01); valikuline NPT1/8 (N01), G1/8 (F01)

     --  Voolujõudlus: efektiivne ristlõikepindala 7 mm², Cv = 0,38

     --  Netokaal: standardne baasmudel 110 g

     --  Torustiku paigutus: külgmine port (01), alumine port (00)

     --  Määrimine: määrdevaba; ISO VG32 turbiiniõli määrimine on valikuline

     -- Maksimaalne lülitussagedus: 60 tsüklit/min nupp-/rull-ajamite puhul; 6 tsüklit/min nupu / valikupeade jaoks

     --  Löögi- ja vibratsioonikindlus: löögikindlus 1000 m/s², vibratsioonikindlus 70 m/s² (rasketööstuse kvaliteet)

  2. Välimised üldmõõtmed (mm)

     --  Külgpordi versioon: 18 × 30 × 57

     --  Alumise pordi versioon: 18 × 30 × 62

  3. 3-pordilise vooluahela määratlus ja loogika

     -- Port 1(P): peamine õhu sisselaskeava

     --  Port 2(A): Juhtsignaali väljundport

     --  Port 3(R): väljalaskeava

     --  NC normaalselt suletud loogika: aktiveerimata → P katkestatud A-st, A ühendatud väljalaskega R; Pärast käivitamist → P ühendub A-ga, A katkestab väljalaske R

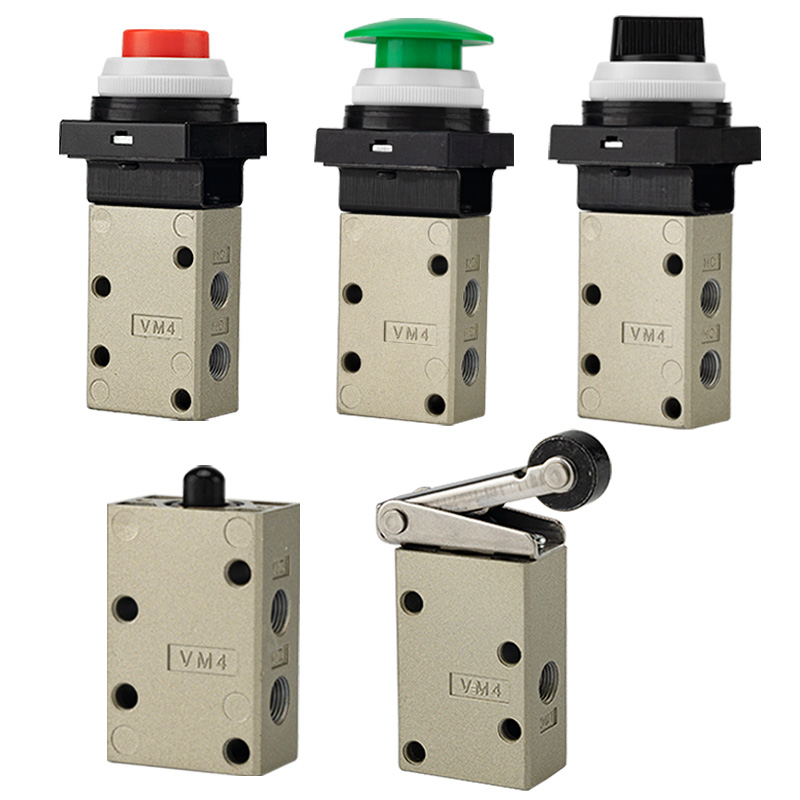

Täielik valik vahetatavaid ajamipeasid

  1. Rulli hoova tüüp (kõige populaarsem käigupiirangu tuvastamise jaoks)

     -- VM431: Standardne POM-plastist rullhoob

     -- VM431S: karastatud terasest rullhoob tugevaks kulumiskindlaks pidevaks tööks

     -- VM432: ühesuunaline tagasilöögivastane rullhoob, mis välistab tagurpidipäästiku vale töö

 2. Sirge kolvitüüp

     -- VM430: standardne sirge kolvi alusmudel, toetab kohandatud spetsiaalseid täiturmehhanismi kinnitusi

  3. Nupp- ja seene-hädaseiskamispead (käsitsi sörkimis- ja turvalukustus)

     -- VM432: tasane standardnupp

     -- VM432Y: hästi nähtav kollane seenepea hädaseiskamiseks

     -- VM432R: punane seente hädaseiskamisnupp

     -- VM432G: roheline indikaatori surunupp

  4. Nupp / selektor / lukustatavad ohutusajamid

     -- VM434: 2-positsiooniline / 3-asendiline pöördnupp

     -- VM435: lukustatav nupp, et vältida juhuslikku valekäivitust

     -- VM436: hingede hoova ajam

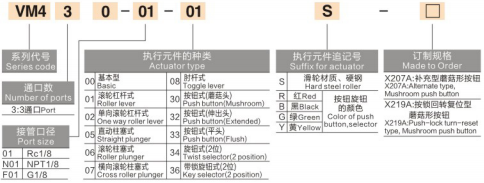

Mudeli koodi selgitus

 1. (Näide: VM431-01-01S)

     -- VM431: 3-pordiline vooluahel + rullhoova ajam

     -- 01: pordi keerme kood (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: külgmise pordi torustiku paigutus (00 = alumise pordi paigutus)

     -- S: karastatud terasest rull (ilma järelliideta = standardne POM-plastist rull)

     -- Värviline järelliidemärk: Y = kollane seen, R = punane seen, G = roheline surunupp

  2. Populaarsed standardmudelid

     -- VM431-01-01A: 3-pordiline POM-rulli hoob, Rc1/8 külgport (universaalne üldotstarbeline mudel)

     -- VM431S-01-01A: 3-pordiline karastatud terasest rull, tugevad kulumiskindlad töötingimused

     --  VM430-01-00A: 3-pordiline sirge kolb, alumine port kohandatud täiturmehhanismi koostu jaoks

     -- VM432Y-01-01A: 3-pordiline kollase seenepea hädaseiskamisventiil

Toote peamised eelised

     - Ülilai topeltvaakumi ja positiivse rõhu vahemik: stabiilne töö alates -100 kPa vaakumist kuni 1,0 MPa, ühildub nii vaakum-adsorptsiooni kui ka standardsete positiivse rõhu ahelatega (VM2 ei toeta vaakumit)

     -- Usaldusväärne õhutihendi konstruktsioon: suurepärane õhutihedus, tolmukindlus, kiire reageerimine ja ülipikk kasutusiga

     -- Universaalne Rc1/8 standardkeere: laialdaselt kasutatav pordi suurus üldiste automaatikaseadmete jaoks, millel on suurepärane vahetatavus

     -- Kahepoolne / alumine torustiku paigutus: paindlik paigalduspaigutus tiheda paneeli virnastamise ja piiratud ruumiga seadmete jaoks

     -- Täielik täisseeria täiturmehhanismide portfell: rullhoob, kolb, lame surunupp, värviline seenepea, pöördnupp ja lukustatavad pead katavad täielikult käigupiirangu, käsitsi sörkimise, hädaseiskamise ja valija juhtimise nõuded

     -- Tugev tööstuslik ja vastupidav ehitus: tugevast metallist klapi korpus, valikuline karastatud terasrull ja kõrge löögi-/vibratsioonikindlus karmide pidevate tootmisliinide jaoks

     -- Määrdevaba hooldusvaba disain: madalad kasutuskulud ja puhas õlivaba õhuringluskeskkond

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Seadme käigupiirangu tuvastamine: silindri ja liuglaua täieliku asendi tagasiside koos rullikhoova ajamiga

     -- Vaakum-adsorptsiooni ja vabastamise juhtahelad (stabiilne töö -100 kPa alarõhul)

     -- Manuaalne jooksukatse ja seadmete kasutuselevõtt paneelide surunuppude täiturmehhanismide kaudu

     -- Masina turvalisuse avariilukustus: kollane/punane seenepea õhuringluse kiireks väljalülitamiseks

     -- Jig & fixture pneumaatiline lülitus silmuste kinnitamiseks/lahtivõtmiseks

     -- Pakendi-, trüki- ja tekstiilimasinate kõrgsageduslik mehaaniline päästiku juhtimine

     -- Väikesed automatiseeritud tööjaama asukoha signaali tagasiside ja mehaanilised turvablokeeringud

Valikute võrdlustabel: VM1 / VM2 / VM4 seeria

Ühe lause kokkuvõte

     SOLH VM4 keskmise 3-pordiga mehaaniline ventiil on varustatud universaalse Rc1/8 pordiga, Cv = 0,38 vooluhulgaga, täieliku vaakumiga ~ 1,0 MPa rõhuga, usaldusväärse tihendiga, täielike vahetatavate täiturmehhanismidega ja kahepoolse külje/põhjaga torustiku paigutusega, mis toimib eelistatud keskmise mehaanilise jõudlusega juhtventiilina kõigis töötingimustes, mis nõuavad pikaajalist takistust ja pikaajalist töökindlust.
