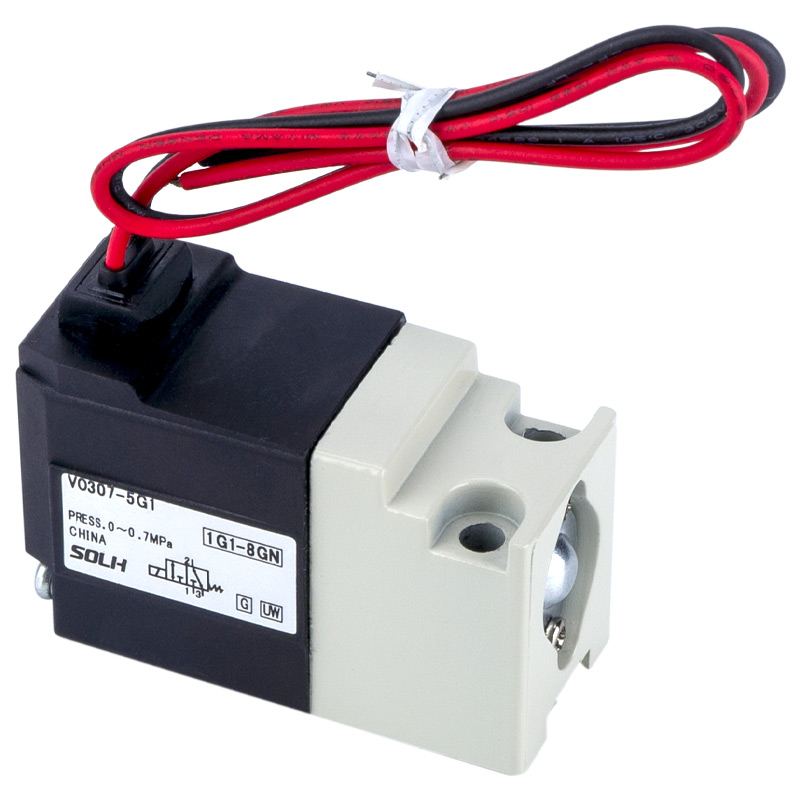

VO307 seeria 3-pordiline solenoidklapp – otsetoimiv kollektori kinnitustüüp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     VO307-seeria on VT307-seeria spetsiaalne kollektorikinnitusvariant, otsetoimiv 3-pordiline solenoidventiil, mis on välja töötatud eranditult klapisaare ja kollektori integreerimiseks. See teostab õhuringluse väljalülitamist, lülitamist ja heitgaaside juhtimist. See kompaktne, suure tsükliga ja töökindel lülitusklapp, millel on nullrõhukäivitus ja ühilduvus nii positiivse rõhu kui ka vaakumiga, sobib ideaalselt automatiseeritud seadmete tsentraliseeritud pneumaatiliseks juhtimiseks.

Põhifunktsioonid

     -- Spetsiaalne kollektori struktuur, esimene valik Valve Islandi integreerimiseks. Kohandatud konstruktsiooniga kollektori paigaldamiseks ilma külgmiste torudeta. Mitut ventiili saab paigutada tihedalt kõrvuti, et säästa paigaldusruumi, standardida juhtmestiku paigutust ja vähendada võimalikke lekkekohti, täiuslikult sobivad klapisaared ja tsentraliseeritud pneumaatilised juhtimissüsteemid.

     -- Otsese toimega kangi konstruktsioon, nullrõhuga käivitus saadaval. Töötamiseks pole vaja juhtrõhku. See töötab stabiilselt 0–0,7 MPa positiivse rõhu vahemikus, samas kui vaakumversioon toetab rõhku kuni -101,2 kPa. Stabiilne töö on tagatud madala rõhu, vaakumi ja ebastabiilse õhuallika keskkonnas.

     --Multifunktsionaalne paindlik disain koos tugeva mitmekülgsusega Toetab mitut töörežiimi, sealhulgas normaalselt suletud (NC), normaalselt avatud (NO), voolujaoturit ja valijat. Funktsioone saab kiiresti vahetada lihtsalt katteplaadi vahetamisega, mis tagab suurepärase universaalse kohanemisvõime.

     --Kiire reageerimine ja vastupidav kõrgsageduslikuks rattasõiduks. Reageerimisaeg ≤ 20 ms, maksimaalne töösagedus ulatub 10 Hz-ni, sobib suurepäraselt kiireks õhupuhumiseks, pihustamiseks ja vaakumlülitamiseks.

     --Elastne HNBR-tihendus ja määrdevaba tööPõhiventiil kasutab esmaklassilist HNBR-kummist elastset tihendit, millel on suurepärane tihedus ja pikem kasutusiga. Töötamise ajal pole määrdeõli vaja, tagades puhta, keskkonnasõbraliku kasutamise ja alandades hoolduskulusid.

     -- Mugava kasutuselevõtu jaoks varustatud käsitsi alistamise funktsiooniga Kaasas standardse mittelukustuva käsitsi surunupuga, mis hõlbustab kohapealset silumist, kontrollimist ja hädaolukorras käsitsi lülitamist, mis lihtsustab paigaldus- ja hooldustööd.

     - Madal energiatarve ja eriti pikk kasutusiga Standardmähistel on madal energiatarve ja need toetavad pikaajalist pidevat pinget. Põhikomponendid imporditakse Jaapani kaubamärkidega võrreldava kasutuseaga, pakkudes silmapaistvat kulutasuvust.

Tehnilised andmed

     --Pordi konfiguratsioon: 3-pordiline, 2-positsiooniline üksik solenoid

     --Tööpõhimõte: Otsetoimega paelatüüp

     -- Tihendi materjal: HNBR elastne kummitihend

     -- Rakendatav keskkond: suruõhk, inertgaas

     --Töörõhuvahemik: 0–0,7 MPa; Vaakumi tüüp: -101,2 kPa ~ 0,1 MPa

     --Proof Surve: 1,5 MPa

     --Ümbritsev temperatuur: -10 ℃ ~ +50 ℃

     -- Reageerimisaeg: ≤ 20 ms (testitud alla 0,5 MPa)

     --Maksimaalne töösagedus: 10 Hz

     --Määrimisnõue: määrdevaba

     -- Käsitsi kasutamine: mittelukustuva käsitsi tühistamiseta

     -- Paigaldustüüp: kollektori kinnitus (aluse kollektori paigaldus)

     - Saadaolevad pinged: DC12V / DC24V, AC110V / AC220V ja kohandatud valikud

     - Sobiv kollektori alus: VV307 seeria4. Tüüpilised kasutusstsenaariumid · Tsentraliseeritud pneumaatiline juhtimine automatiseeritud tootmisliinide, robotkäte ja kinnitusdetailide jaoks

     -- Vaakum-adsorptsiooni-, vaakum-katkestus-, õhupuhumis- ja vedelikujoasüsteemid

     -- Pakkimis-, trüki-, tekstiili-, puidu- ja toiduainete töötlemise masinad

     -- seadmed, mis nõuavad kollektori integreerimist, nullrõhu käivitamist, vaakumiga ühilduvust ja kõrgsageduslikku tööd

     --Klappide saared, mitme ventiiliga koostud ja modulaarsed pneumaatilised juhtimissüsteemid

Ühe lause kokkuvõte

     SOLH VO307 kollektorikinnitusega 3-pordiline elektrooniline solenoidventiil on spetsiaalselt ehitatud klapisaarte jaoks, mis toetab nullrõhu käivitamist, täielikku vaakumiga ühilduvust, multifunktsionaalset muundamist, kiiret kõrgsagedusreaktsiooni ja hooldusvaba töötamist, muutes selle kulutõhusaks optimaalseks lahenduseks tsentraliseeritud pneumaatilise automatiseerimise juhtimiseks.
