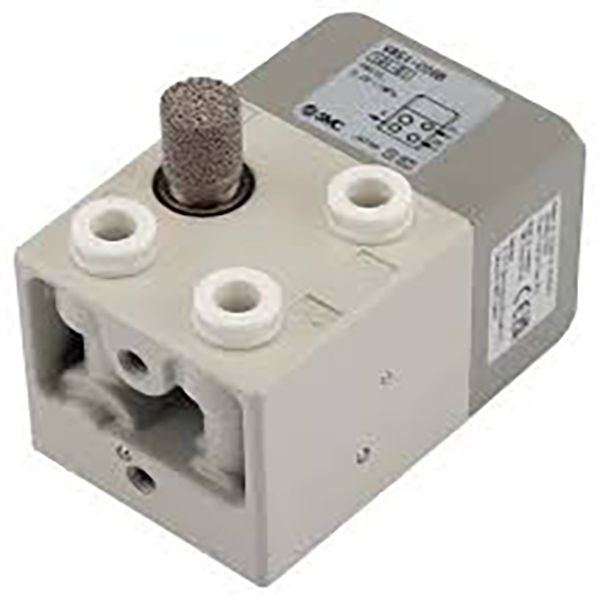

VR51 seeria pneumaatiline kahekäeline ohutusjuhtklapp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     VR51 seeria on spetsiaalne pneumaatiline kahekäeline ohutusjuhtventiil. Selle põhiline ohutusloogika nõuab kahe sõltumatu nupu samaaegset vajutamist 0,5 sekundi jooksul, et tekitada õhuväljund. See on spetsiaalselt välja töötatud selleks, et vältida käsitsi muljumise, muljumise ja lõikamise õnnetusi hüdraulilistel pressidel, neetimismasinatel, lõikeseadmetel ja muudel ohtlikel masinatel, mis vastavad täielikult rahvusvahelistele ohutusstandarditele EN ISO 13851 ja EN574.

Põhitööpõhimõte ja ohutusloogika

1. Kahe sisendi ja värava loogika

     -- Kaks sõltumatut signaali sisendporti P1 ja P2

     -- Õhuväljund pordis A aktiveeritakse ainult siis, kui mõlemad sisendsignaalid saabuvad ajavahega, mis on väiksem kui 0,5 sekundit

     -- Väljundõhu juurdevool katkeb koheselt, kui mõni nupp vabastatakse või üks signaal kaob

2. Sisemine mehaaniline struktuur

     -- 3/2-suunaline 2-positsiooniline pneumaatiline loogikaklapp ilma vedrutagastuseta

     -- Sisseehitatud 0,5 s viivituse jälgimise mehhanism, et välistada ühe käega järjestikune petmine

     -- Standardne summuti on eelpaigaldatud väljalaskeavasse R

Täielikud tehnilised andmed

     -- Kasutatav vedelik: suruõhk

     -- Töörõhu vahemik: 0,25–1,0 MPa

     -- Tõkestusrõhk: 1,5 MPa

     -- Ümbritsev temperatuur: -5 ~ +60 ℃ (jäätumine keelatud)

     -- Pordivalikud: C06: φ6 meetermõõdustik leegiaeglustav sisselükkamisliitmik C07: 1/4-tolline imperiaalne leegiaeglustav sisestusliitmik

     -- Netokaal: u. 340 g

     -- Ohutussertifikaadid: EN ISO 13851, EN574, CE, RoHS

 Mudeli koodi määratlus

1.Näide: VR51-C06-B

     -- VR51: ​​kahekäelise kaitseklapi seeriakood

     -- C06 / C07: sisestuspordi suurus C06 = φ6 toruliitmik C07 = 1/4" toruliitmik

     -- Liide B: kinnitusklambri valik Ilma järelliideta = tagumise pordi torustiku versioon B = varustatud metallist kinnitusklambriga (VR51B)

2. Populaarsed standardmudelid

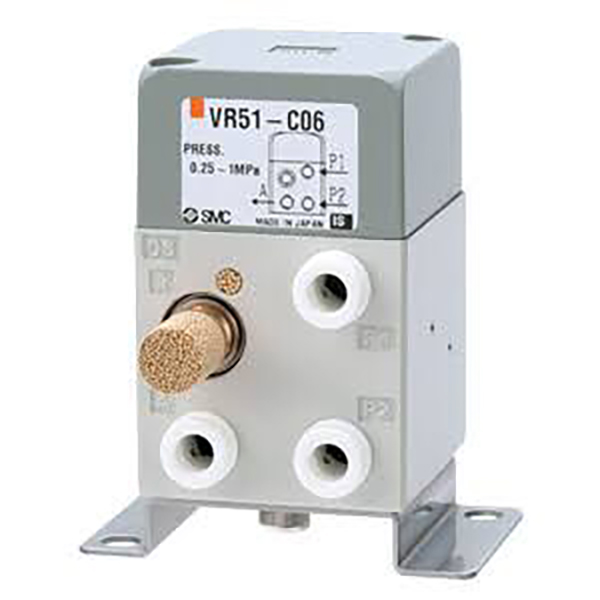

     --VR51-C06: φ6 sissesurutav, tagumine torustik (kõige laialdasemalt kasutatav)

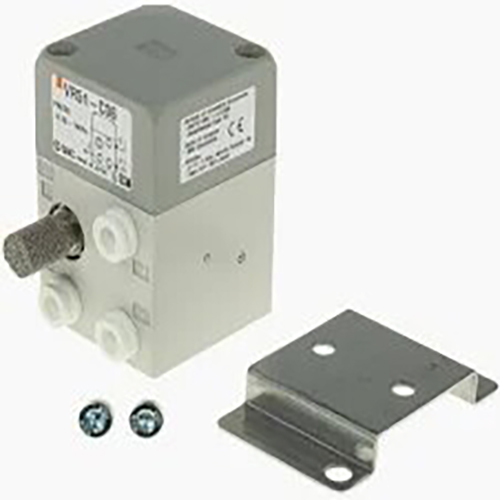

     --VR51-C06B: φ6 sisselükkamine koos kinnitusklambriga

     --VR51-C07: 1/4" sisselükkamine, tagumine torustik

Peamised ohutuse eelised

1. Kohustuslik sünkroonne kahe käega töötamise petmisvastane disain

     Kehtiv signaaliväljund käivitub ainult siis, kui mõlemad käed vajutavad nuppe 0,5 sekundi jooksul; ühe käega juhtimine ei saa seadmeid aktiveerida. Masin peatub kohe, kui mõni nupp vabastatakse.

2. Täielik pneumaatiline konstruktsioon sisemise ohutuse tagamiseks

     100% õhuga juhitav ilma elektriliste komponentideta; voolukatkestuse ajal ei mõjuta see ohutust. Plahvatuskindel konstruktsioon töötab usaldusväärselt niiskes, tolmuses ja tuleohtlikus töökoja keskkonnas.

3. Tugev pikaealine hooldusvaba struktuur

     Kulumiskindel pooli disain ja suurepärane saastevastane võime. Määrdevaba töö; standardtarvikuna kaasas summuti, mis vähendab kohapealse montaaži töökoormust.

4. Paindlik mitmesuunaline paigaldus

     Toetab tagumist või alumist torustiku paigutust. Valikuline kinnitusklamber võimaldab hõlpsat paneeli ja seadmeraami paigaldamist erinevate masinate paigutuste jaoks.

Tüüpilised ohutusrakenduste stsenaariumid

     -- Pneumaatilised pressid ja neetimismasinad: kahe käega päästik, et vältida käte muljumise vigastusi

     -- Lõike- ja lõikamismasinad: kohustuslik kahe nupuga aktiveerimine, et vältida lõikeõnnetusi

     -- Kinnitus- ja pressimisjaamad: turvalukustus, mis välistab muljumisohu

     -- Sissepritsevormimise ja stantsimise abiseadmed: ohutu käivitamise blokeerimisahel

     -- Poolautomaatsed montaaži tootmisliinid: käte kaitsmine ohtlikes töötsoonides

Ühe lause kokkuvõte

     SOLH VR51 täispneumaatiline kahekäeline turvalukustusventiil sisaldab sisseehitatud 0,5 s sünkroonse tuvastamise loogikat, täielikku EN ISO 13851 ohutussertifikaati, 3/2-suunalist disaini ja leegiaeglustavaid sisselükatavaid liitmikke, mis on standardse ohutuskomponendina, et vältida käte muljumise ja muljumisohtu igat tüüpi pneumaatilise töötlemise seadmetes.
