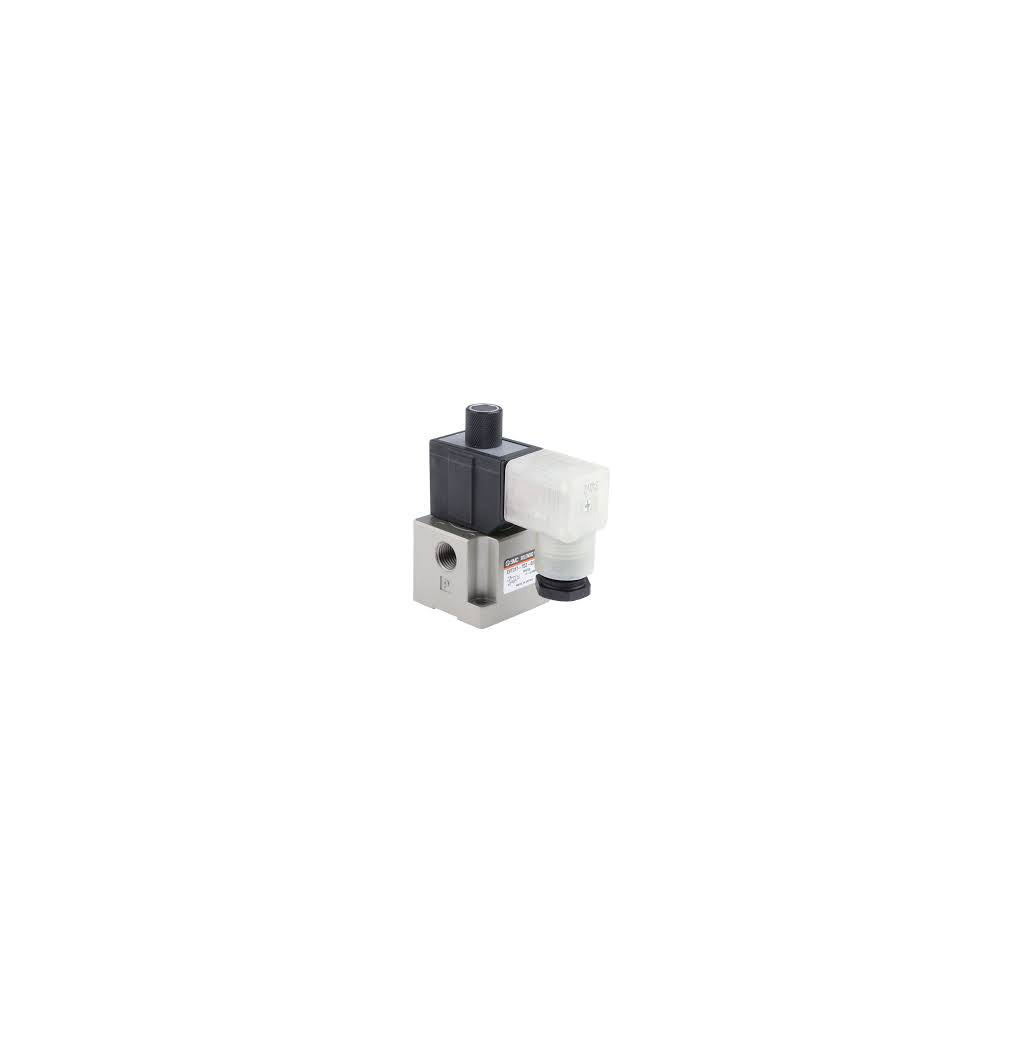

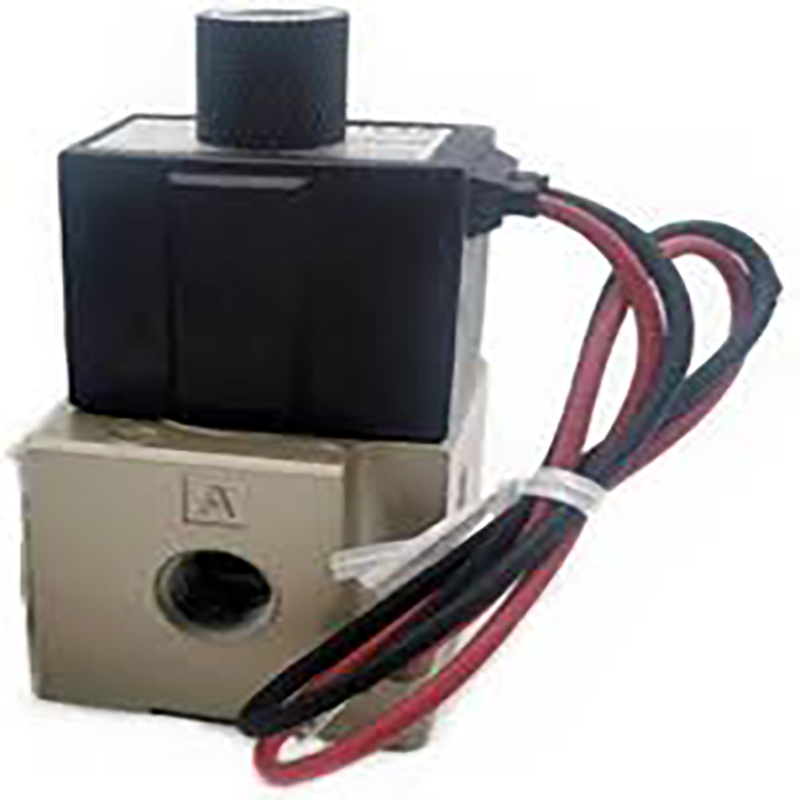

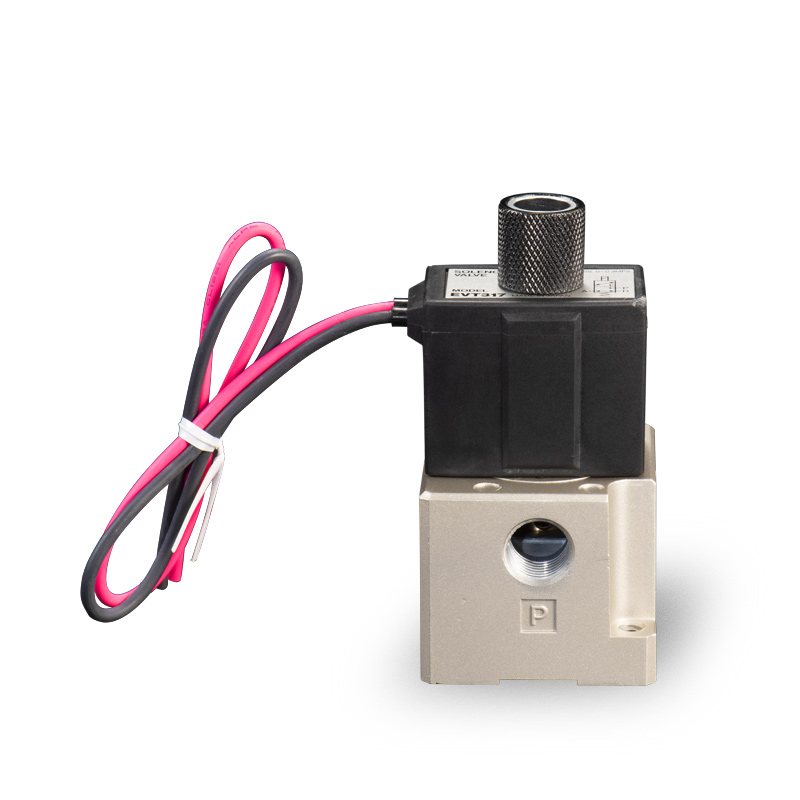

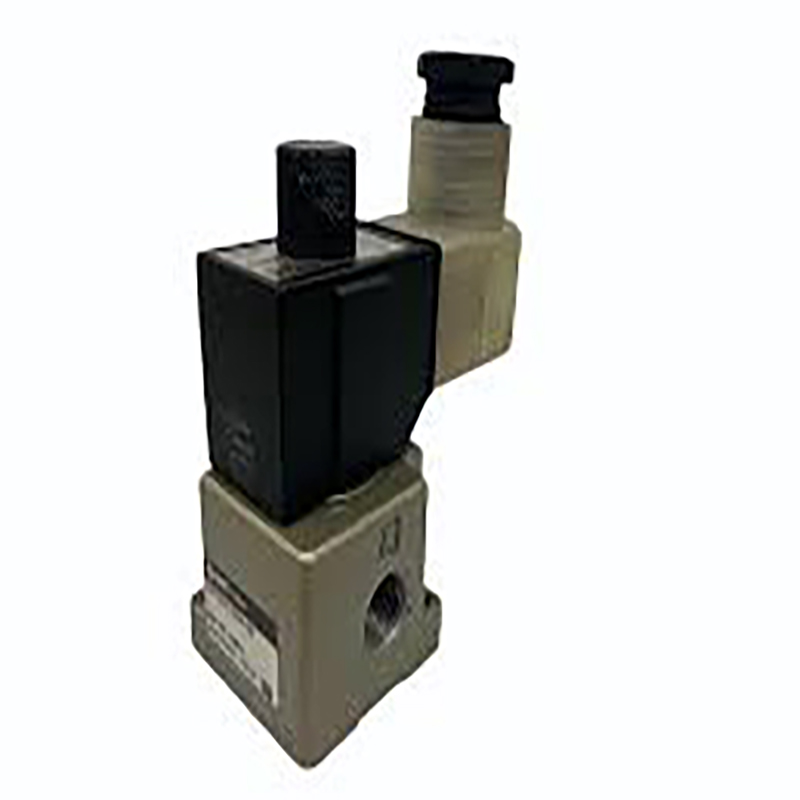

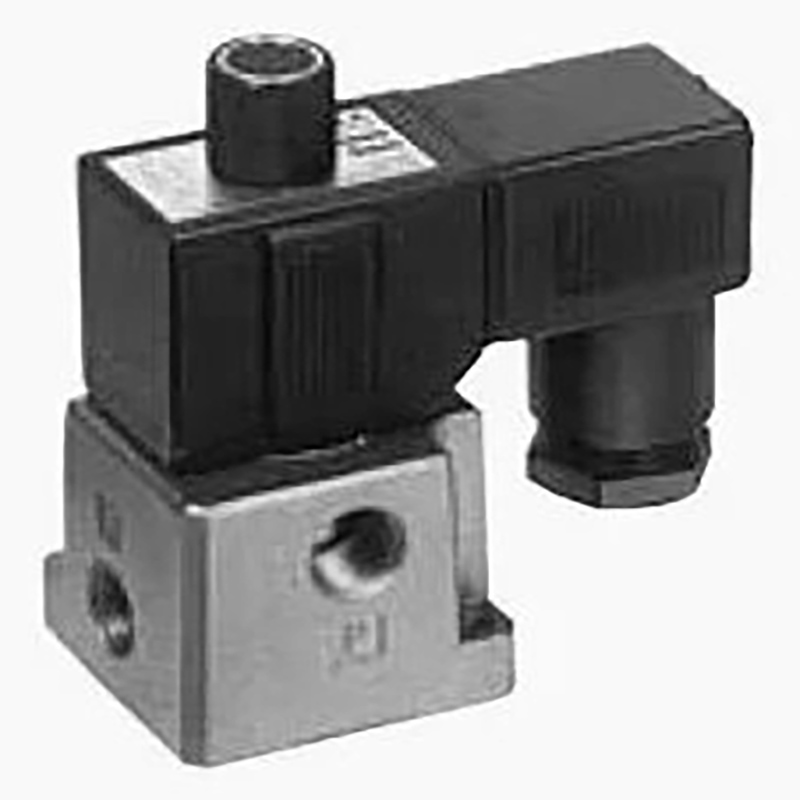

VT317-seeria 3-pordiline solenoidklapp – otsetoimega paelatüüp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     VT317 seeria on SOLH standardile vastava elastse tihendusstruktuuriga otsetoimiv 3-pordiline solenoidventiil. See on välja töötatud suruõhu- ja inertgaasikontuuride jaoks ning teostab õhuringluse sisse-välja, lülitamise ja heitgaasi juhtimist. See kompaktne suure vooluhulgaga üldlülitusventiil, mis toetab nullrõhu käivitamist ja nii positiivset survet kui ka vaakumtööd, sobib erinevate automatiseeritud seadmete kõrge tsükliga töötingimustega.

Põhifunktsioonid

     -- Otsene konstruktsioon nullrõhuga käivitamisega Töötamiseks pole vaja minimaalset juhtrõhku. Stabiilne jõudlus kogu positiivse rõhu vahemikus 0–0,9 MPa; vaakumvariant toetab rõhku kuni -101,2 kPa, kohandatav madala rõhu, vaakumi ja keskmise kõrge rõhuga töökeskkondadele.

     --6 funktsiooni integreeritud ühte ventiili, painduva torustiku lülitamine6 lülitatavat töörežiimi, sealhulgas normaalselt suletud (NC), normaalselt avatud (NO), voolujaoturi ja selektorventiili. Üksik seade rahuldab mitmesuguseid pneumaatiliste ahelate nõudeid koos silmapaistva konfiguratsioonipaindlikkusega.

     -- Kompaktne kere suurepärase läbilaskevõimegaMini üldmõõtmed: 45 × 89,5 × 45 mm; voolutegur C=2,6 dm³/(s·bar). Kiire reageerimine ≤30 ms jooksul ja maksimaalne lülitussagedus kuni 10 Hz, sobib suurepäraselt kiireks õhutee ümberlülitamiseks.

     --Elastne tihend ja määrdevaba disainPremium-elastsed tihenduskomponendid tagavad usaldusväärse tiheduse ja pikendavad kasutusiga. Määrdevaba töö hoiab gaasiahelad puhtad ja keskkonnasõbralikud, vähendades samal ajal rutiinseid hoolduskulusid.

 Sisseehitatud lukustumata käsitsi ületamine lihtsaks kasutuselevõtuks Standardne lukustumata käsitsi surunupp hõlbustab kohapealset silumist, seadmete kontrollimist ja hädaolukorras käsitsi lülitamist, lihtsustades paigaldus- ja hooldusprotseduure.

     -- kollektori paigaldatav ja tugev ühilduvus Toetab kollektori virnastatud komplekti ja sobib standardsetele klapisaarte süsteemidele, mis on ideaalne tsentraliseeritud pneumaatilise juhtimise ja mitme ventiiliga integreeritud silmuste jaoks.

Täielikud tehnilised andmed

     --Pordi paigutus: 3-pordiline

     --Kasutusstruktuur: Otsetoimega paelatüüp

     -- Tihendi tüüp: elastne kummitihend

     -- Rakendatav keskkond: suruõhk, inertgaas

     --Töörõhk: 0–0,9 MPa; Vaakummudel: -101,2 kPa ~ 0,1 MPa

     --Proof Surve: 1,5 MPa

     --Ümbritsev temperatuur: -10 ℃ ~ +50 ℃

     --Reageerimisaeg: ≤ 30 ms

     --Maksimaalne töösagedus: 10 Hz

     --Määrimisnõue: määrdevaba

     -- Käsitsi kasutamine: mittelukustuva käsitsi tühistamiseta

     --Pordi keerme suurus: Rc 1/4 (02)

     - Valikuline mähise pinge: DC12V / DC24V, AC110V / AC220V ja kohandatud pinged

     --Kaitseklass: tolmukindel struktuur4. Tüüpilised kasutusstsenaariumid · Pneumaatilised juhtimisaasad automatiseeritud koosteliinide, robotkäte ja kinnitusdetailide jaoks

     --Õhu puhumis-, vedelikujoa- ja vaakum-adsorptsioonisüsteemid

     -- Pakkimis-, trüki-, tekstiili-, puidu- ja toiduainete töötlemise masinad

     -- seadmed, mis nõuavad nullrõhuga käivitamist, vaakumiga ühilduvust, kõrgsageduslikku tsüklit ja kompaktset paigaldusruumi

     -- Tsentraliseeritud klapisaared ja kollektori integreeritud pneumaatilised juhtimisahelad

Ühe lause kokkuvõte

     SOLH VT317 otsetoimiv 3-pordiline elektrooniline elektrooniline ventiil, millel on nullrõhu käivitamine, täielik vaakumiga ühilduvus, kuus lülitatavat funktsiooni, kompaktne suure voolutugevus ja hooldusvaba töö, mis toimib kulutõhusa universaalse ventiilina kõigi automaatika pneumaatiliste ahelate sisse-välja ja lülitamise juhtimiseks.
