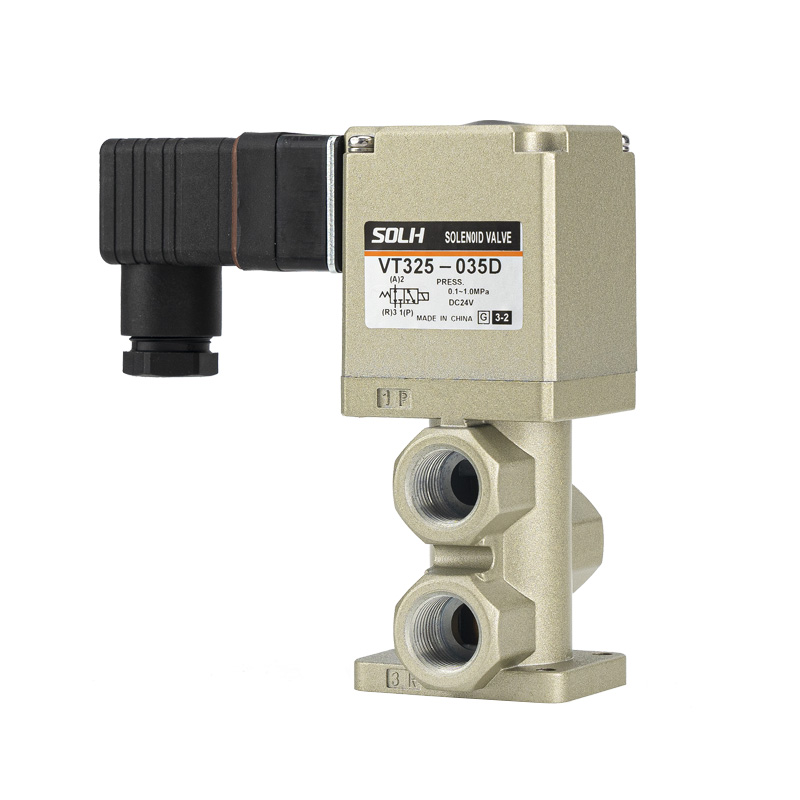

VT325-seeria 3-pordiline solenoidklapp – otsetoimega paelatüüp

Kaubamärk:SOLH by Richge Technology | SOLH standard

1. Toote positsioneerimine

     SOLH VT325 seeria on täiselastse tihendiga otsetoimega 3-pordiline solenoidventiil. Mõeldud suruõhu- ja inertgaasikontuuride jaoks, teostab õhuringluse sisse-välja, suuna ümberlülitamist ja heitgaasi juhtimist. Nullrõhuga käivitamist toetav ja nii positiivse rõhu kui ka täisvaakumiga ühilduv VT325 toimib kõrgsagedusliku, stabiilse ja usaldusväärse pneumaatilise lülituskomponendina üldistes tööstusautomaatikaseadmetes.

2. Põhifunktsioonid

-- Otsene paelte struktuur ja nullrõhuga käivitamine

     Minimaalne töörõhk pole vajalik. See töötab stabiilselt kogu positiivse rõhu vahemikus 0–1,0 MPa. Vaakumversioon toetab töörõhku kuni -101,2 kPa, mis on täielikult kohandatav madala rõhu, vaakumi ja kõrgsurve tööstsenaariumitega.

--6-in-1 multifunktsionaalne disain universaalse torustiku jaoks

     Portide ühendusrežiimide muutmisega realiseerib üks ventiil 6 funktsionaalset režiimi, sealhulgas NC (tavaliselt suletud), NO (tavaliselt avatud), voolujaotus ja voolu valik. See katab mitmesuguseid pneumaatilise loogika nõudeid suurepärase mitmekülgsuse ja paindliku konfiguratsiooniga.

-- Ülisuur vooluvõimsus ja kiire reageerimine

     Optimeeritud sisemiste voolukanalitega varustatud ventiil tagab suure voolukoefitsiendi C=6,1 dm³/(s·bar). See saavutab kiire reaktsiooniaja ≤30 ms ja toetab maksimaalset lülitussagedust 5 Hz, mis sobib suurepäraselt kiireks pneumaatiliseks lülitamiseks ja suure õhuvoolu juhtimiseks.

--Elastne tihend ja määrdeainevaba töö

     Kasutab kvaliteetseid elastseid tihendusmaterjale, mis tagavad suurepärase õhutiheduse, vananemisvastase toime ja pika kasutusea. Täiesti määrdevaba töö tagab puhtad gaasiringid, keskkonnasõbralikkuse ja oluliselt väiksemad igapäevased hoolduskulud.

- Kompaktne struktuur ja paindlik paigaldus

     Mini ja kompaktne korpus säästab paigaldusruumi. See toetab nii juhtme otseväljundi kui ka pistikupesa juhtmestiku meetodeid. Varustatud standardse mittelukustuva käsitsi tühistamise nupuga mugavaks kohapealseks silumiseks, kontrollimiseks ja hädaolukorras käsitsi lülitamiseks.

-- kollektori paigaldatav ja tugev ühilduvus

     Toetab tihedat kollektori kokkupanekut ja virnastamispaigaldust. Mõõtmed ühilduvad standardsete tööstuslike klapisaartega, muutes selle ideaalseks modulaarsete tsentraliseeritud pneumaatiliste juhtimissüsteemide ja automatiseeritud integreeritud seadmete jaoks.

3. Täielikud tehnilised andmed

     --Pordi konfiguratsioon: 3-pordiline, 2-positsiooniline üksik solenoid

     --Toimingu tüüp: Otsese toimega paela tüüp

     - Tihendusmeetod: suure jõudlusega elastne kummitihend

     -- Kasutatav vedelik: suruõhk, inertgaas

     --Töörõhk: 0–1,0 MPa; Vaakumi tüüp: -101,2 kPa ~ 0,1 MPa

     --Proof Surve: 1,5 MPa

     --Ümbritseva temperatuuri vahemik: 5℃ ~ 50℃

     --Reageerimisaeg: ≤30 ms (testitud 0,5 MPa juures)

     --Maksimaalne töösagedus: 5 Hz

     --Määrimine: määrdevaba disain

     -- Käsitsi töötamine: standardne lukustamata tüüp; tööriistaluku tüüp valikuline

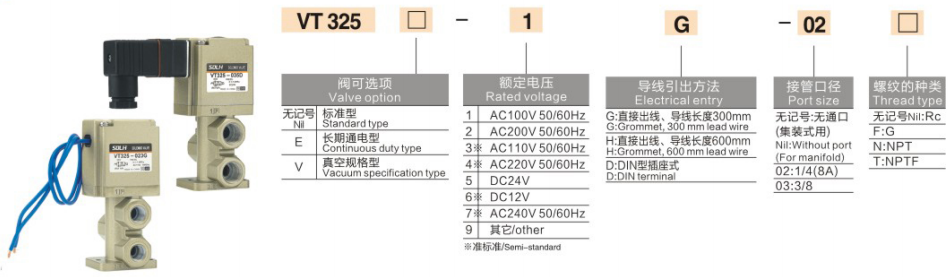

     --Pordi suurus: Rc 1/4, Rc 3/8

     -- Mähise pinge: DC24V, AC110V, AC220V ja kohandatavad valikud

4. Tüüpilised rakendusstsenaariumid

     -- Pneumaatiline juhtimine automatiseeritud tootmisliinide, robotkäte ja kinnitusdetailide jaoks

     -- tolmupuhumis-, vedelikujoa- ja vaakum-adsorptsiooni- ja vaakumimurdmissüsteemid

     -- Pakkimis-, trüki-, tekstiili- ja puidutöötlemismasinad

     -- automaatikaseadmed, mis nõuavad nullrõhuga käivitamist, vaakumiga ühilduvust ja kõrgsageduslikku ümberlülitamist

     -- Tsentraliseeritud klapisaared ja kollektori modulaarsed pneumaatilised juhtimisahelad

Ühe lause kokkuvõte

     SOLH VT325 otsetoimega 3-pordilisel hoovaga solenoidventiilil on nullrõhukäivitus, täielik vaakumiga ühilduvus, 6-ühes multifunktsionaalne lülitus, ülisuur vooluvõimsus ja hooldusvaba jõudlus, mis on kulukas universaalne lahendus suure vooluhulga pneumaatiliseks lülitamiseks tööstuslikes automaatikasüsteemides.
