VZM500 (VZM5) seeria 5/2-suunaline mehaaniline ventiil

VZM500 (VZM5) seeria 5/2-suunaline mehaaniline ventiil | Keskmise vooluga elastse tihendiga pneumaatiline juhtklapp

Kaubamärk: SOLH by Richge Technology | SMC-ga ühilduv 5-pordiline mehaaniliselt käivitatav pneumaatiline ventiil

1. Toote ülevaade

     SOLH VZM5 (VZM500) seeria on akeskmise suurusega 5/2-suunaline mehaaniline juhtventiil täielikult ühilduv SMC standardiga. Võttes kasutusele suure töökindlusega elastse kummitihendi struktuuri, on sellel stabiilne tihend, kiire reageerimine ja suurepärane keskmise voolu jõudlus Cv väärtusega kuni 0,6. Varustatud standardse Rc1/8 pordi ja komplektsete valikuliste täiturmehhanismide peadega, toetab see mehaanilist piirangukäivitust, käsitsi jooksujuhtimist ja turvaahela blokeerimist. Paindliku jalakinnituse ja kollektori integreeritud paigaldusega, kõrgsagedusliku vastupidavuse ja laialdase rõhu kohandatavusega on see standardne peavoolumudel kahesilindrilise sünkroniseerimise, pneumaatilise ahela lülitamise ja mehaanilise piirikontrolli jaoks automatiseeritud tootmisliinidel.

2. Tehnilised põhispetsifikatsioonid

3. Port Definition & Circuit Mode

  3.1 Standardne 5/2-suunaline režiim (kahekordne juhtimine / mehaaniline juhtimine)

     1 (P) = õhuvarustusport, 2 (A) = positiivne väljundport, 3 (B) = vastupidine väljundport, 4 (EXH) = väljalaskeava, 5 (EXH) = väljalaskeava. Realiseerib pneumaatiliste ajamite kahesuunalist ümberlülitamist ja kiiret väljalaskmist.

  3.2 Valikuline 5/3-suunaline režiim (keskmine asend)

     Valikuline keskmine suletud tüüp ja keskmine rõhuvabastustüüp, mis on täpselt kohandunud pneumaatilise positsioneerimise, rõhu säilitamise ja täpse käigu juhtimise nõuetega.

  3.3 Pilootpordi spetsifikatsioon

     EXH pilootport kasutab M5 × 0,8 keerme. Väline pilootversioon toetab sõltumatut õhuallika juhtimist, mis sobib tsentraliseeritud pneumaatiliseks juhtimiseks ja suure vooluahela sobitusstsenaariumide jaoks.

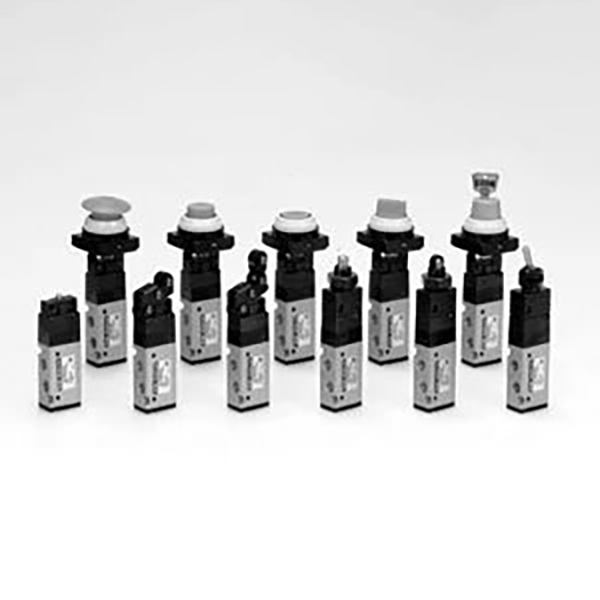

4. Täisseeria täiturpea valikud

5. Mudeli kodeerimise reeglid ja levinud mudelid

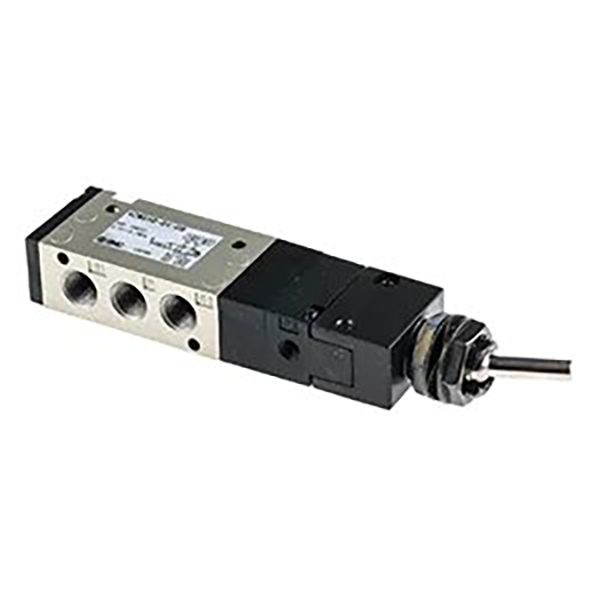

  5.1 Mudeli tõlgendamine (näide: VZM550-01-08)

     • VZM550: Standardne 5/2-suunaline elastse tihendiga põhimehaaniline ventiil

     • Sadama kood: 01 = Rc1/8; N01 = NPT1/8; F01 = G1/8

     • Täiturmehhanismi kood: 08=lülituskang; 01=rullikkang; 30=nupp; 37 = lükka-tõmba

     • Valikuline järelliide: -L=jalakronsteiniga; -3=5/3-suunaline tüüp; P = väline piloodi tüüp

  5.2 Tavapäraste mudelite kuummüük

     • VZM550-01-01: 5/2-suunaline, põhirullikhoob, Rc1/8 port, eelistatud üldiste mehaaniliste piirstsenaariumide jaoks

     • VZM550-01-30: 5/2-suunaline, surunupu tüüp, Rc1/8 port, sobib käsitsi seadmete sörkimiseks ja silumiseks

     • VZM550-01-37: 5/2-suunaline, push-pull tüüp, Rc1/8 port, käsitsi lukustamiseks ja väärkasutamise vältimiseks

     • VZM550-01-02: 5/2-suunaline, ühesuunaline rullhoob, Rc1/8 port, professionaalne tagasilöögi piirangu kontroll

6. Toote põhieelised

  6.1 Standardne keskmine suur vool

     Varustatud universaalse Rc1/8 pordi ja Cv=0,6 voolukoefitsiendiga, mis sobib ideaalselt keskmise vooluga pneumaatiliste ahelatega, tagades kahe silindrite stabiilse sünkroonse tegevuse ja mitme täiturmehhanismi usaldusväärse ühenduse.

  6.2 Suure stabiilsusega elastne tihend

     Kasutab integreeritud kummist ventiili südamiku elastset tihendusstruktuuri, millel on null leke, stabiilne rõhu hoidmine ja kiire reageerimiskiirus. See tagab pika kasutusea ja ülimadalad hoolduskulud tavapärastes tööstuslikes töötingimustes.

  6.3 Täiskattega käivitusrežiimid

     Täielikud täiturmehhanismi valikud, sealhulgas rull, kolb, lülitushoob, nupud ja tõmbetüübid, katavad täielikult mehaanilise piirangu, automaatse käivitamise, käsitsi silumise ja turvablokeeringu rakenduse stsenaariumid.

 6.4 Mitmekülgne paindlik paigaldus

     Toetab iseseisvat jalatoe paigaldamist ja kollektori integreeritud klastri paigaldamist. Suvalisi EXH-porte saab heitgaasitorudega ühendada, kohandades neid tiheda paneeli paigutuse ja piiratud paigaldusruumiga.

  6.5 Kõrgsageduslik tööstuslik vastupidavus

     Toetab kuni 300 c.p.m kõrgsageduslikku tsüklilist tööd, millel on suurepärane löögi- ja vibratsioonikindlus. See kohandub stabiilselt raskete tööstusseadmete pikaajalise pideva tööga.

  6.6 Välise piloodi laiendatav disain

     Valikuline väline pilootjuhtimisrežiim võimaldab kaugjuhtimist ja tsentraliseeritud õhuallika juhtimist, mis vastab suure vooluhulgaga põhiahelate ja automatiseeritud integreeritud pneumaatiliste süsteemide nõuetele.

7. Tüüpilised rakendusstsenaariumid

     • Kahe silindriga sünkroonne juhtimine: Tagada automaatsete seadmete topeltsilindrite sünkroonne koostöö, et parandada töö järjepidevust.

     • Pneumaatilise vooluahela vahetamine: rakiste ja kinnitusdetailide klambriga/lahtilülitamine, jaamade lülitamine ja pneumaatilise ahela suunajuhtimine.

     • Mehaaniline piirangu käivitamine: Löögi paigalsignaali käivitamine ja mehaaniline blokeerimiskaitse rullikhoova ajamite kaudu.

     • Käsitsi töö juhtimine: seadmete silumine, käsitsi sörkimise käivitamine/seiskamine ja paneeli käsitsi juhtimine nupu ja tõuke abil.

     • Ohutuskaitse ahel: Hädaseiskamise lähtestamine ja turvaukse lukustuskaitse koos lukustatavate ja seenepea täiturmehhanismidega.

     • Tööstuse üldautomaatika: Kõrgsageduslik asendijuhtimine ja mitme täiturmehhanismiga ühendus pakendamise, printimise ja elektrooniliste tootmisseadmete jaoks.

8. VM-seeria mudelivaliku võrdlus

Ühe lause kokkuvõte

     SOLH VZM500 (VZM5) seeria 5/2-suunaline mehaaniline ventiil on integreeritudRc1/8 standardport, Cv0.6 keskmise suure vooluhulgaga, täisseeria multifunktsionaalsed ajamid ja paindlikud paigaldusrežiimid, mis on automaatsete kahesilindriliste sünkroonjuhtimis- ja pneumaatiliste ahelate lülitussüsteemide standardne põhikomponent.
