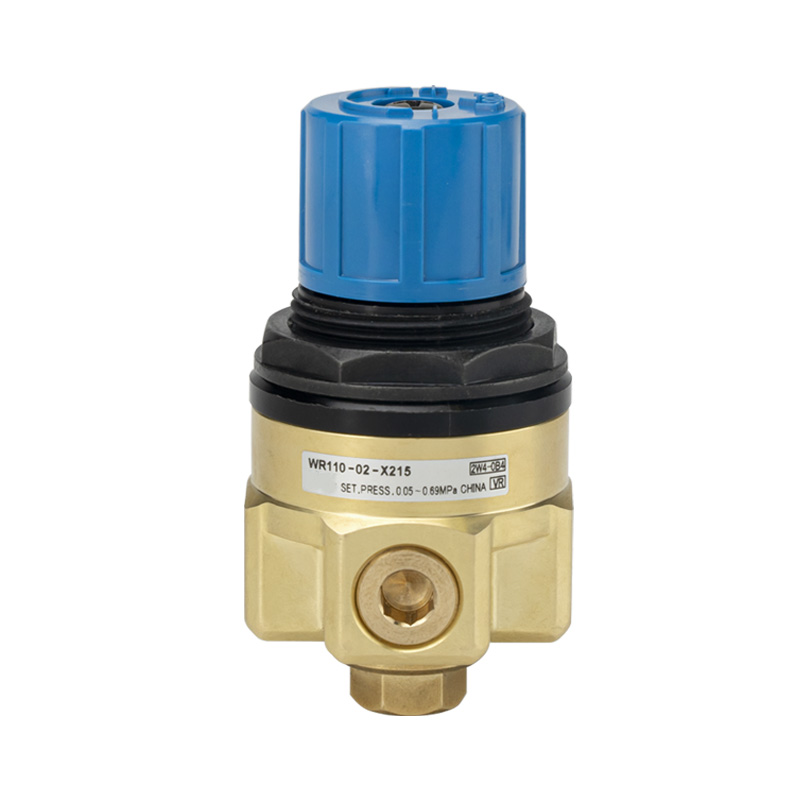

WR110 seeria kompaktne veesurve regulaator

Kaubamärk:OLH, Richge Technology (睿其格科技)

Toote positsioneerimine

     WR110 series is a direct-acting compact pressure regulator exclusively developed for industrial cooling water and process water pipelines. See korrosioonivastase spetsiaalse messingist korpusega ventiil tagab ühtlase veesurve reguleerimise ja mitmekesised paigaldusvõimalused, mis sobivad miniatuursete veeringlussüsteemidega.

Struktuur ja tööpõhimõte

     -- Otsese toimega komposiitkolb-membraani struktuur koos sisseehitatud leevendusfunktsiooniga

     -- Rakendatav keskkond: kraanivesi ja üldine tööstusvesi; ei sobi deioniseeritud või ülipuhta vee jaoks

     - Klapi korpus kasutab spetsiaalset messingist materjali, millel on rooste- ja katlakivi

     --Varustatud ülaosale paigaldatud lukustatava sinise reguleerimisnupuga

     -- Reserveeritud Rc1/8 külgport manomeetri paigaldamiseks

     --Kaks kinnituslahendust: otsene keermestatud paigaldus või valikuline B21-1P kinnitusklamber

Põhifunktsioonid

1. Kaks valikulist reguleeritavat rõhuvahemikku

     --WR110-X224 madalsurveversioon: 0,08–0,39 MPa

     -- WR110-X215 keskmise rõhuga versioon: 0,05–0,69 MPa Maksimaalne töörõhk ulatub 0,8 MPa-ni ja katserõhk on 1,72 MPa.

2. Veekindel korrosioonivastane messingkonstruktsioon

     Special brass body effectively resists water corrosion and limescale accumulation. Koos veekindlate kummitihenditega, töötemperatuur katab -5℃ ~ +60℃.

3. Minikompaktne ja kerge kontuur

     Üldmõõt φ45 × 75 mm, netokaal ainult 0,26 kg, ideaalselt sobivad sisseehitatud seadmed ja kitsad jahutusveetorustikud.

4. Stabiilne reguleerimine koos ülerõhu vähendamise kaitsega

     Kiire reageerimine ja väike väljundrõhu kõikumine. Sisemine vabastuskanal vabastab automaatselt ülerõhu, et kaitsta allavoolu torujuhtmeid. Lukustatav nupp väldib tahtmatut rõhu reguleerimist, mis on põhjustatud vibratsioonist või juhuslikust puudutamisest.

5. Paindlikud keermepordid ja mitmesuunaline paigaldus

     Standardsed Rc1/8 ja Rc1/4 pordid; NPT keerme X215 mudeli jaoks valikuline. Spetsiaalne külgmõõturi port on reserveeritud ja optimaalse jõudluse tagamiseks on soovitatav paigaldada vertikaalne.

Tehniliste kirjelduste tabel

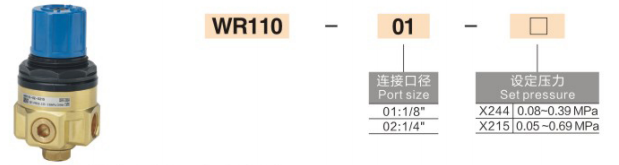

Mudeli koodi selgitus

Näide: WR110-02-N-X215

     --WR110: põhitoote seeria

     --01/02: vastav pordi suurus

     --N: NPT keerme versioon; tühi märk tähistab standardset Rc keerme

     --X215 / X224: erinevate rõhu reguleerimisvahemike kood

Tüüpilised rakendusestsenaariumid

     Tööpinkide ja spindlite jahutusvee tsirkulatsiooniliinid Laserlõike- ja -keevitusseadmete jahutussüsteemid Väikese veetöötluse ja RO-membraani sisendrõhu stabiliseerimine Instrumentide ja analüütiliste seadmete veevarustustorustikud Trüki- ja paberimasinate niisutus- ja pihustusahelad Mittepuhta protsessivee torustikud meditsiini- ja pooljuhtide abiseadmetele.

Ühe lause kokkuvõte

     Veespetsiifilisel rõhuregulaatoril WR110 on katlakivivastane messingist korpus, 0,8 MPa rõhuklass, kaks reguleeritavat rõhuvahemikku, kompaktne suurus, sisseehitatud reljeef ja lukustatav nupp, mistõttu on see eelistatud rõhureguleerimiskomponent väikestes tööstuslikes veeringlussüsteemides.
