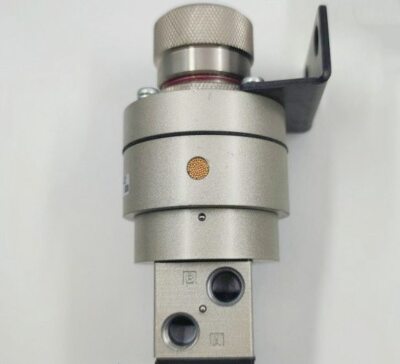

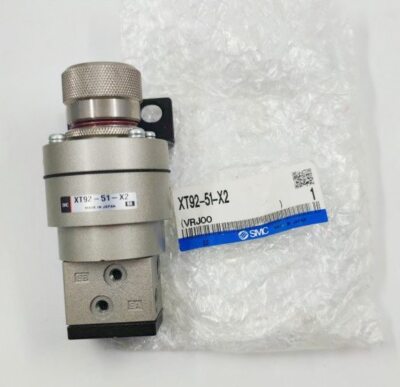

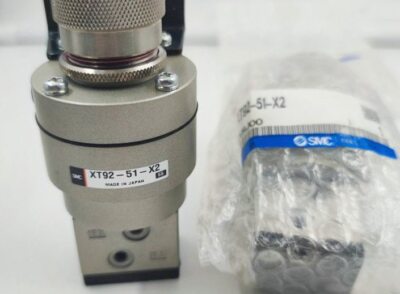

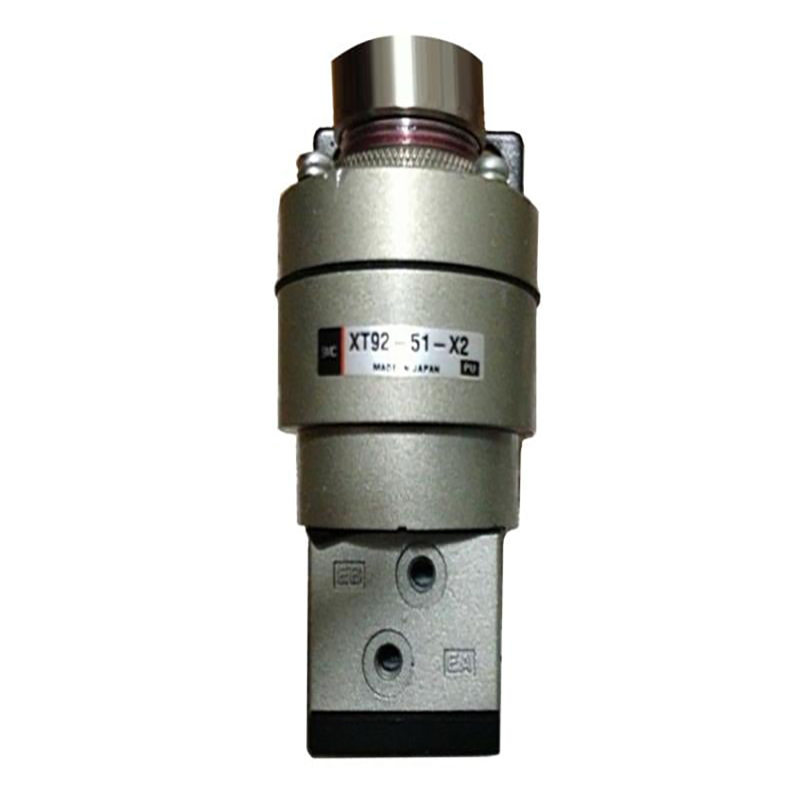

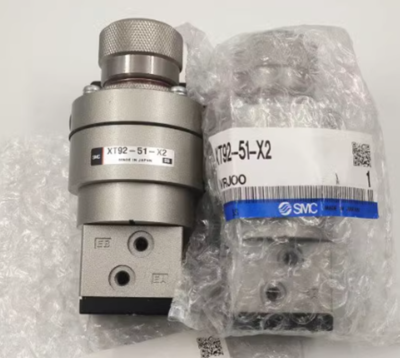

XT92-51-X2 täpne rõhutuvastusklapp

Kaubamärk:Richge Technology SOLH

Toote ülevaade

     XT92-51-X2 on UTC kohandatud spetsiaalne klapp SOLH Richge kaubamärgi all. See erineb põhimõtteliselt tavalistest täppisrõhuregulaatoritest ja toimib spetsiaalse kahe rõhu tuvastusventiilina madalrõhu kaitseks ja pneumaatilise signaali lülitamiseks. See kohandatud seade on välja töötatud rõhuläve käivitamiseks ja kahe signaaliga blokeeringu juhtimiseks automatiseeritud ohutusahelates.

1. Tehnilised põhispetsifikatsioonid (täielikult SMC-ga ühilduv)

     --Mudel: XT92-51-X2 kohandatud eriversioon

     --Struktuuri tüüp: otsetoimega rõhu tuvastamise kahe rõhuga klapp

     --Pordi keere: Rc1/8, ühildub M5 toruliitmikega

     -- Rakendatav keskkond: puhas suruõhk

     --Reguleeritav lülitusrõhu vahemik: 0,1 ~ 0,5 MPa

     --Maksimaalne töörõhk: 0,8 MPa

     --Tõhus rõhk: 1,2 MPa

     -- Töökeskkonna temperatuur: -5 ℃ ~ +60 ℃

     --Netokaal: u. 300 g

     --Põhifunktsioonid: rõhuläve tuvastamine, madalrõhu turvalukk, kahe õhuahela signaali lülitamine

2. 3/2-Way Logic Port Layout

     --P: peamine õhu sisselaskeava

     --A / B: kaks sõltumatut lülitusväljundi porti

     --R: sisseehitatud summutiga väljalaskeava

     --Ülemine reguleerimisnupp: seadistab kohandatud rõhu päästiku läve (nt 0,4 MPa)

     -- Paigaldusvõimalused: kronsteini või paneelikinnitus

3. Tööpõhimõte

     Kui süsteemi rõhk ületab eelseadistatud läve: õhk voolab pordist P porti A, samal ajal kui port B ühendub väljalasketoruga R. Kui süsteemi rõhk langeb alla eelseadistatud läve: õhk voolab pordist P porti B, samal ajal kui port A ühendub väljalasketoruga R. Klapp realiseerib automaatse õhutee ümberlülitamise fikseeritud rõhuläviväärtusel, et viia lõpule ohutusblokeering ja pneumaatilise loogika juhtsignaal.

4. Toimivuse võrdlus: XT92-51-X2 VS ARP / IR täppisregulaatorid

5. Tüüpilised rakendusstsenaariumid

     Madala rõhu turvablokeering: lülitab seadme automaatselt ohutusse ooterežiimi, kui õhurõhk langeb alla eelseadistatud väärtuse. Kahekordne õhuvarustuse automaatne lülitus: lülitub ooterežiimi õhuallikale, kui magistraaltorustiku rõhk ebaõnnestub Masina rõhu lubamise blokeering: piirab seadme käivitamist, kuni õhurõhk jõuab kehtiva läviväärtuseni Integreeritud pneumaatiline loogikaüksus: Asendab kombineeritud õhurõhu lüliti ahelat, et lihtsustada eraldi õhurõhu lülitit.

Ühe lause kokkuvõte

     Kohandatud SOLH XT92-51-X2 rõhutuvastusventiil teostab madalrõhu kaitset ja fikseeritud läve õhutee ümberlülitamist; see on spetsiaalne pneumaatiline loogikakomponent turvablokeeringuahelate jaoks ja seda ei saa kasutada pidevaks täpseks rõhureguleerimiseks.
