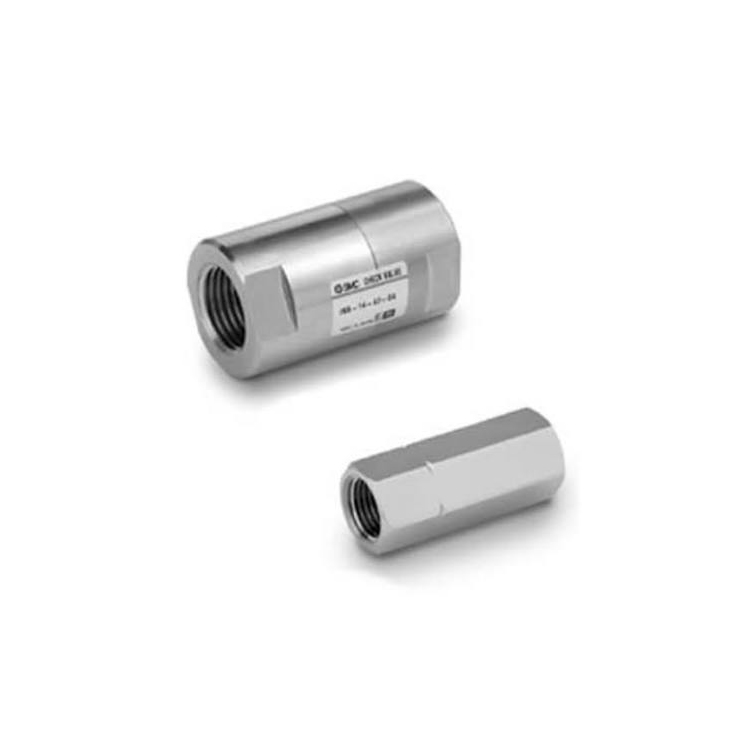

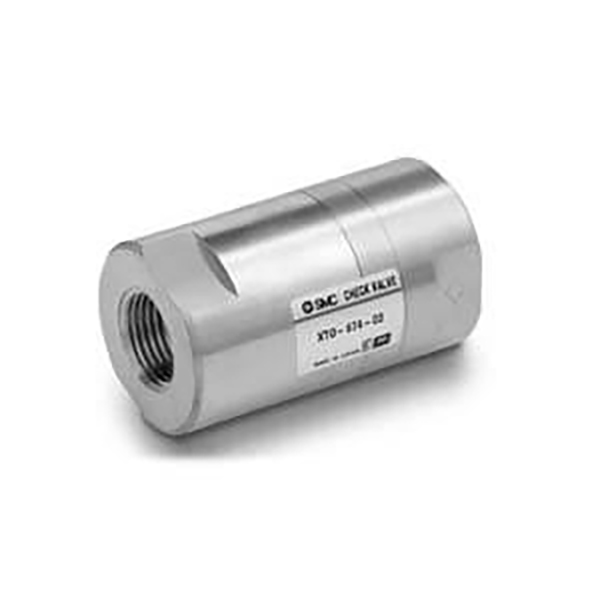

XTO674 / INA14 seeria madala pragunemisrõhu kontrollklapp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH XTO674 ja INA14 seeriad jagavad identset tooteplatvormi, millel on ülimadal pragunemisrõhk ning kahe-keskmise ühilduvus suruõhu ja vee jaoks. Neid keermestatud sisseehitatud tagasilöögiklappe kasutatakse laialdaselt, et vältida vaakumahelates ja üldistes pneumaatilistes süsteemides vastupidist voolu, mis sobivad ka madala rõhuga vedeliku- ja veetorustike jaoks. XTO674 keskendub madala temperatuuriga töötingimustele, INA14 aga standardseid ja korrosioonikindlaid tööstuslikke stsenaariume.

 Mudelikoodi klassifitseerimise ja nimetamise reegel

     -- XTO674: messingist korpus, madalale temperatuurile vastupidav versioon (-30 ℃ minimaalne töötemperatuur)

     -- INA14: standardseeria, valikuline messingist / SUS304 roostevabast terasest korpus, normaalne temperatuurivahemik (minimaalselt -5 ℃)

     -- Pordi suuruse järelliite määratlus: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Jagatud universaalsed tehnilised andmed

     -- Pragunemise rõhk: 0,01 MPa (0,1 baari), ülimadal lävi, mis sobib ideaalselt vaakum- ja madalrõhuahelate jaoks

     -- Maksimaalne kaitserõhk: 1,0 MPa

     -- Kohaldatav kandja: suruõhk, vesi, neutraalne inertgaas ja neutraalne vedelik

  1. Töötemperatuuri vahemik

     -- XTO674: -30 ℃ ~ +80 ℃ (krüogeenne)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Valikulised tihendimaterjalid

     -- NBR (Standard): õhu ja puhta vee jaoks, kasutatav temperatuur -5 ~ 60 ℃

     -- FKM: õlikindel ja kõrge temperatuurikindel, kuni 80 ℃

     -- CR: ilmastiku- ja kulumiskindel, valikuline XTO674 seeria jaoks

  3. Klapi korpuse materjali valikud

     -- XTO674: ainult täismassingist korpus

     -- INA14: messing / SUS304 roostevaba teras (kõik peamised niisutatud osad on roostevabast terasest)

Tüüpiliste mudelite parameetrite võrdlustabel

Toote peamised eelised ja rakendusala

 1. Ülimadala 0,01 MPa pragunemisrõhk

     - Stabiilne avamine -0,1 MPa vaakumi tingimustes, väldib tõhusalt vaakumi kadu ja iminapa / vaakumgeneraatori tagasivoolu.

  2. Kahesuunaline usaldusväärne tihendus

     -- Sujuv edasivool, tagasivoolu leke null; kaitseb vaakumpumpasid, solenoidventiile ja silindreid vastupidisest rõhutõusust põhjustatud kahjustuste eest.

  3. Mini inline keermestatud struktuur

     -- Paigaldatakse otse torusse ilma täiendavate kinnitusklambriteta, sobib ideaalselt kompaktse kitsa seadme paigutuse ruumi.

 4. Kahe keskmise õhu ja vee universaalne disain

     - Ühildub nii kuivade pneumaatiliste ahelate kui ka madala rõhuga vedelveetorustikega, et vähendada varuosade laotüüpe.

 5. Täielik vaakumsüsteemi ühilduvus

     -- Sobib vaakumkatseseadmetele ja pulseerivatele alarõhuga vaakumtsirkulatsiooniaasadele.

Paigaldus- ja mudelivaliku juhised

  1.  Voolusuuna märk: klapi korpusele on trükitud nool "→", mis näitab keskmise voolu suunda; tagurpidi paigaldamine blokeerib täielikult vedeliku läbipääsu.

  2. Pordi suuruse sobitamine: valige torujuhtme läbimõõdu järgi Rc1/8" ~ Rc1/2"; Rc1/4" (liide 02) on kõige levinum üldine spetsifikatsioon.

  3.  Kandja ja temperatuuri valikureeglid

     -- Madal temperatuur / vaakum töötingimused → Valige XTO674 seeria

     --  Tavaline toatemperatuuril õhk ja puhas vesi → INA14 NBR-tihendiga
     -- Õli sisaldav aine või kõrge temperatuuriga vedelik → INA14 FKM fluorikummist tihendiga

  3. Vaakumsüsteemi soovitatav paigutus

     -- Paigaldage tagasilöögiklapp vaakumgeneraatori, filtri ja iminapa vahele, et blokeerida õhu tagasivool ja säilitada stabiilne vaakumi tase vahelduva töö ajal.

SOLH vahetatavuse eelis

     XTO674-l ja INA14-l on identsed üldmõõtmed, keermepordi suurus ja südamiku jõudlusparameetrid. Neid kahte seeriat saab kohapeal ilma torujuhtme muutmiseta rist vahetada, mis tagab parema kulutulemuse võrreldes imporditud samaväärsete mudelitega.

Ühe lause kokkuvõte

     SOLH XTO674 / INA14 keermestatud tagasilöögiklapp ülimadala 0,01 MPa pragunemisrõhuga toetab kahte õhu- ja veekeskkonda, valikulist messingist/roostevabast terasest korpust ja mitut tihendusmaterjali, pakkudes usaldusväärset tagasivooluvastast kaitset vaakum-, krüogeensete, üldiste pneumaatiliste ja madala rõhuga vedelike tööstuslike torustike jaoks.
