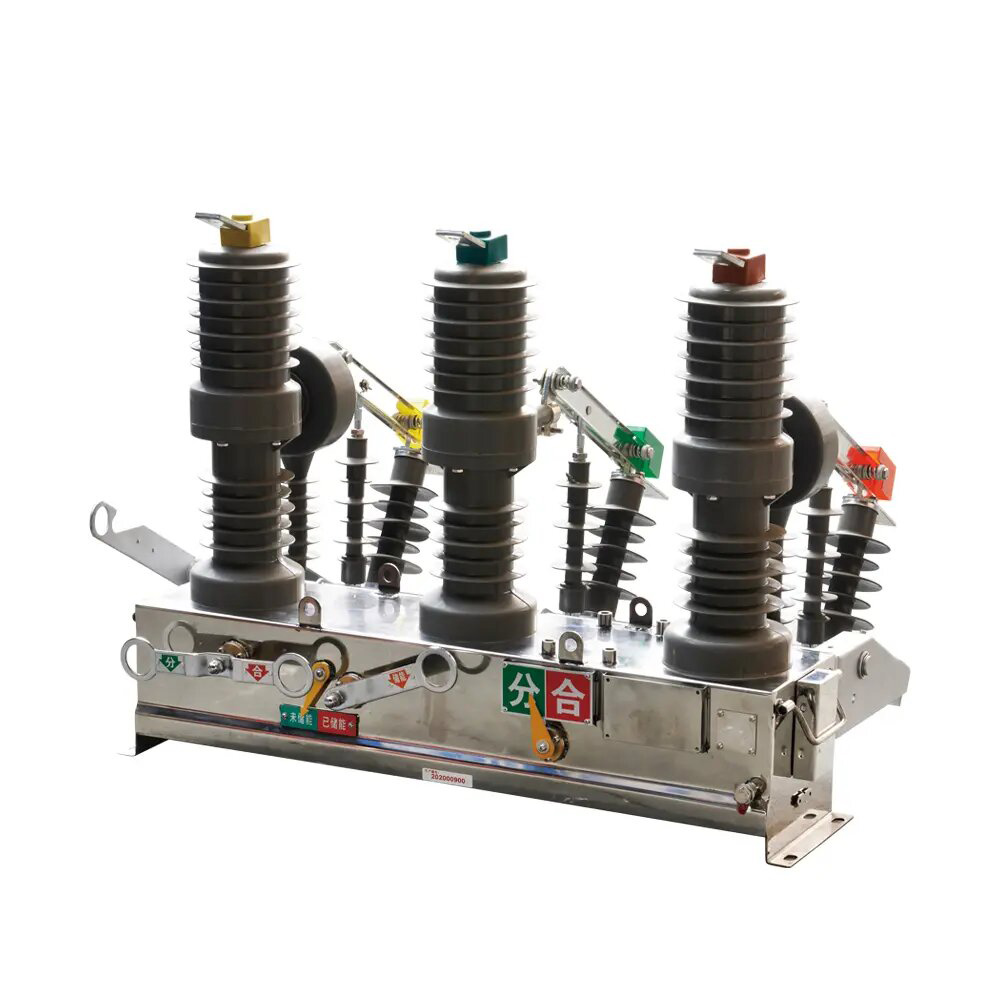

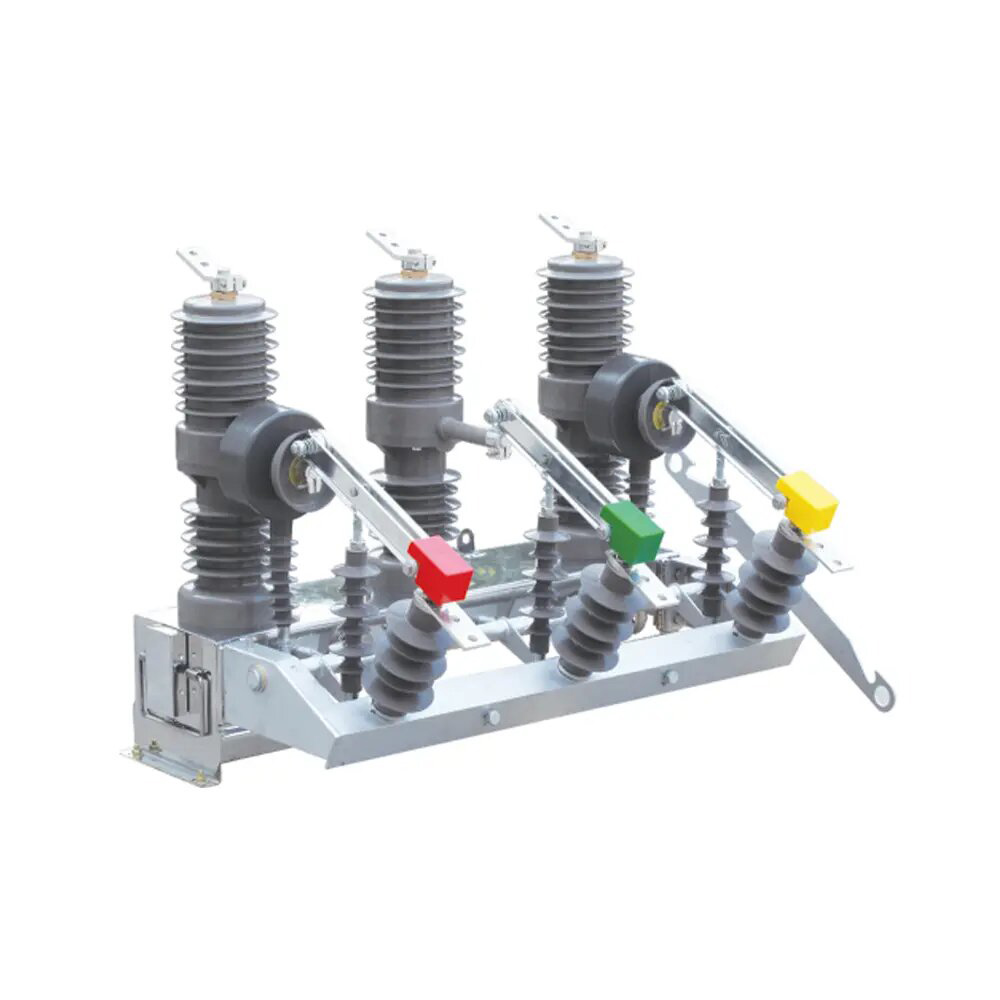

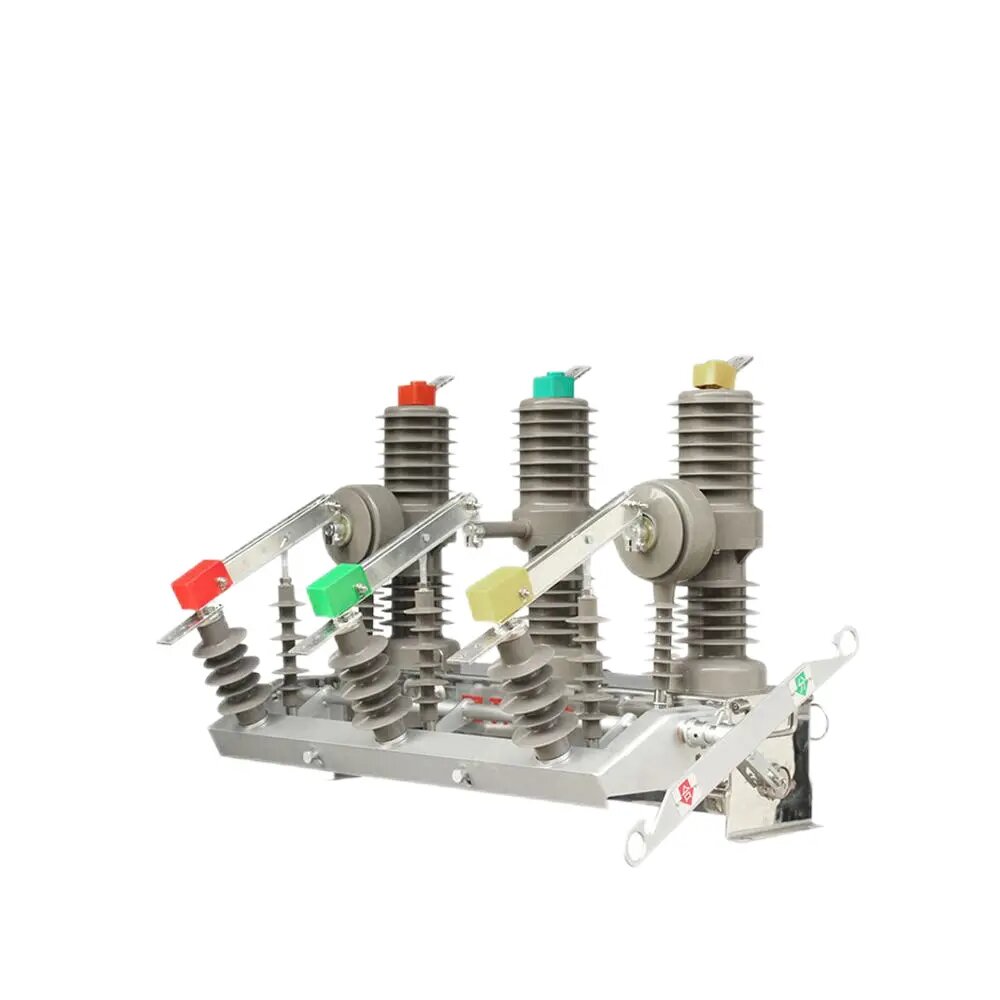

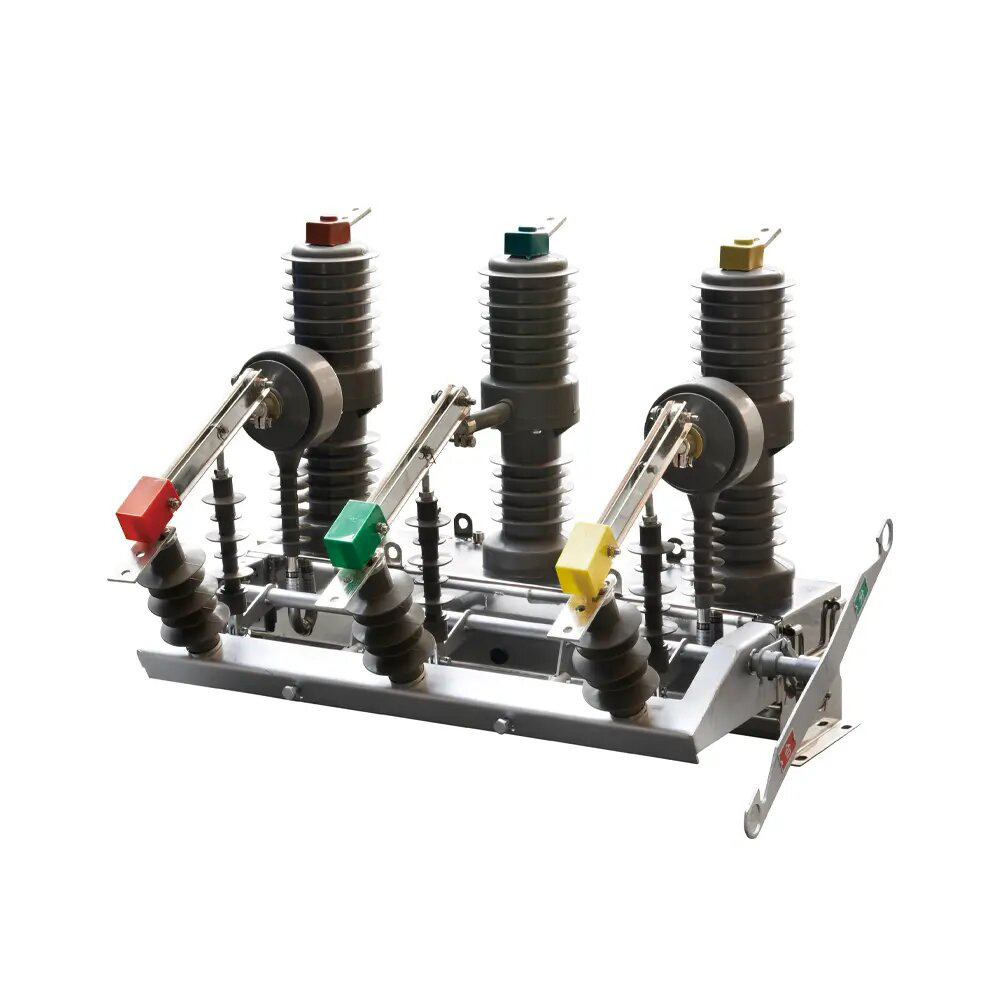

Zw32-12 välistingimustes olev vaakumkaitselüliti koos kontrolleri automaatse laadijaga

Zw32-12 välistingimustes olev vaakumkaitselüliti koos kontrolleri automaatse laadijaga

ZW32-12 välistingimuste kaitselüliti (edaspidi nimetatud kaitselülitajaks) on välistingimustes kasutatav energiajaotusseadmed, mille nimiväär on 12kV ja kolmefaasiline AC 50Hz. Seda kasutatakse peamiselt energiavoolu, ülekoormuse voolu ja lühise voolu purustamiseks ja sulgemiseks. See sobib kaitse- ja juhtimiseks alajaamades ning tööstus- ja kaevandus- ja kaevandus alajaamasüsteemides ning kohtades, kus maaelu elektrivõrgud töötavad sageli.

ZW32-12 seeria välistingimustes vahelduvvoolu kõrgepinge vaakumkaitselülitid vastavad GB 1984 “AC AC kõrgepinge kaitselülititele” ja rahvusvahelisele elektrotehnika komisjonile IEC 60056 “Kõrgepinge vahelduvvoolulülitid” ja muud standardid.

Kaitselüliti omadused on väikesed, kerged, kondensatsioonivastased ja hooldusvabad ning see võib kohaneda karmide ilmastikuolude ja määrdunud keskkonnaga.

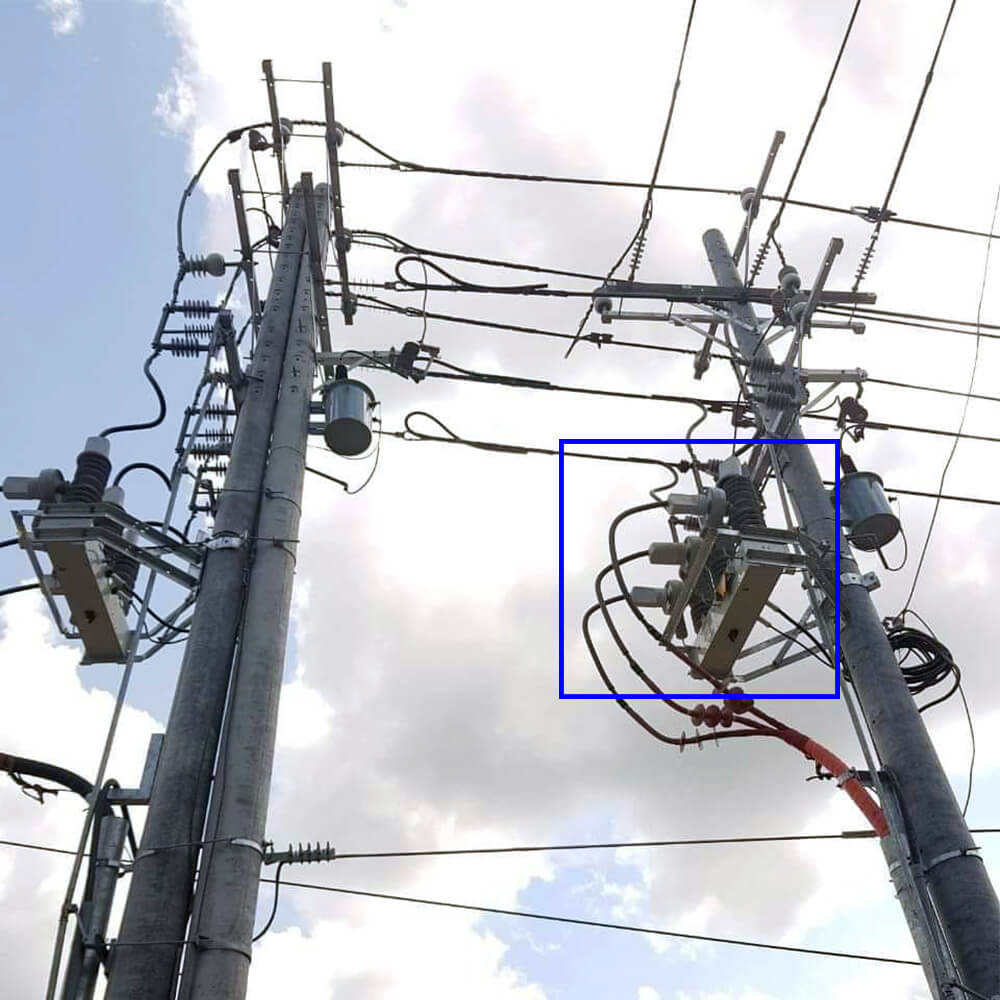

ZW32-12 MV välistingimustes olev vaakumkaitselüliti on välijaotusseadmed, mille nimiväär on 12kV, kolmefaasiline vahelduvvool 50Hz. Seda kasutatakse alajaama ning tööstus- ja kaevandusfirmade jaotussüsteemis kasutamise kaitsmiseks ja kontrollimiseks. Seda kasutatakse ka maaelu elektrivõrgu kohtades, kus on sagedane töö, et koormusvoolu ja üle koormusvoolu ja lühise voolu voolu ja libiseda.

Vaakumi katkestaja isolatsioon võtab kasutusele silikoonkummi korpuse, pikema eluea, suurema töökindluse, hea ilmatakistusega, transpordi jaoks mugavad, hea hinnang. Töömehhanism võtab kasutusele miniaturiseerimise, kõrge usaldusväärse vedrumehhanismi, on lihtsa struktuuri eelised, mehaaniline elu kuni 10000 korda.

See kaitselüliti ja kontroller võivad moodustada täieliku komplekti, mis realiseeritakse kaugjuhtimispuldi, telemeetria, kaugsuhtluse, kaugjuhtimisega nelja kaugfunktsiooniga. Toodete funktsioonid: Põlemis- ja plahvatusoht pole, hooldusvaba, väike suurus, kerge kaal (alla 100kg), pikk tööiga (miljon), ohutus ja usaldusväärsus, lihtne töö- ja mugav hooldus ja mugavus. Saab lühikese kaugjuhtimispuldi jaoks varustada elektrienergia elektroonikaga PT saab varustada kahe toiteallikaga

lülitumisseade ja intelligentautomaatne eraldaja ettevalmistamise automatiseerimissüsteem.

Standard: IEC 62271-100

Omadused

1. Kaitselüliti võtab kasutusele kolmefaasilise tugistruktuuri, millel on murdumise omadused, põlemis- ja plahvatusoht pole, hooldusvaba, väikese suurusega, kerge kaal ja pikk tööiga.

2. Kaitselüliti võtab kasutusele täielikult suletud struktuuri, millel on hea tihendus jõudlus, mis aitab parandada niiskuskindla ja kondensatsiooni vastast jõudlust, ning sobib eriti kasutamiseks külmades või niiskes piirkondades.

3. kolmefaasilised sambad ja praegused trafod kasutavad imporditud välistingimustes epoksüvaigu tahket isolatsiooni või kasutavad kodumaist epoksüvaigu allhanget silikoonkummi tahket isolatsiooni; Sellel on kõrge ja madala temperatuuri vastupidavuse, ultraviolettkiirguse ja vananemiskindluse omadused.

4. töömehhanism võtab kasutusele miniatuurse vedru töömehhanismi, energiahoidla võimsus on väike ning avanemise ja sulgemise energiatarbimine on madal; Mehhanismi ülekanne võtab vastu otsese ülekanderežiimi, osade arv on väike ja töökindlus on kõrge. Töömehhanism paigutatakse suletud mehhanismi kasti, mis lahendab töömehhanismi korrosiooniprobleemi ja parandab mehhanismi usaldusväärsust.

5. Kaitselüliti ava- ja sulgemisoperatsiooni saab kasutada käsitsi või elektriliselt ja kaugjuhtimispuldi abil. See saab sobitada intelligentse kontrolleriga, et realiseerida energiajaotuse automatiseerimine, ja seda saab ühendada ka lauaastmega, et moodustada automaatse laastaja ja sektsioonilinealiseerija.

6. Kaitselüliti saab ülevoolu või lühise kaitseks varustada kahefaasiliste või kolmefaasiliste voolutrafodega ning see võib pakkuda ka intelligentsele kontrollerile praeguseid omandamise signaale; Mõõtmise praeguseid trafosid saab lisada vastavalt kasutajanõuetele.

7. Kui kaitselüliti on sulgemisasendis, ei saa isolatsioonilülitit avada ega sulgeda; Kaitselüliti saab kasutada ainult siis, kui isoleerimisnuga on täielikult suletud või täielikult avatud. Respihtide samba isolaatoreid saab hõlpsaks hooldamiseks omavahel ühendada.

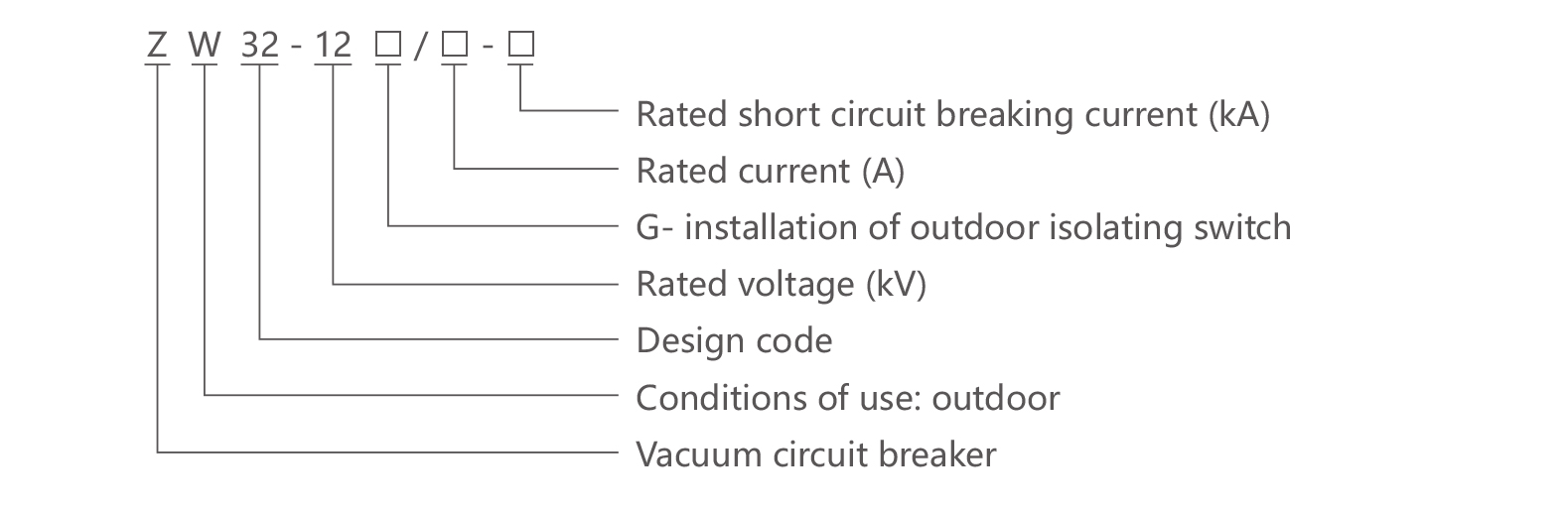

Valik

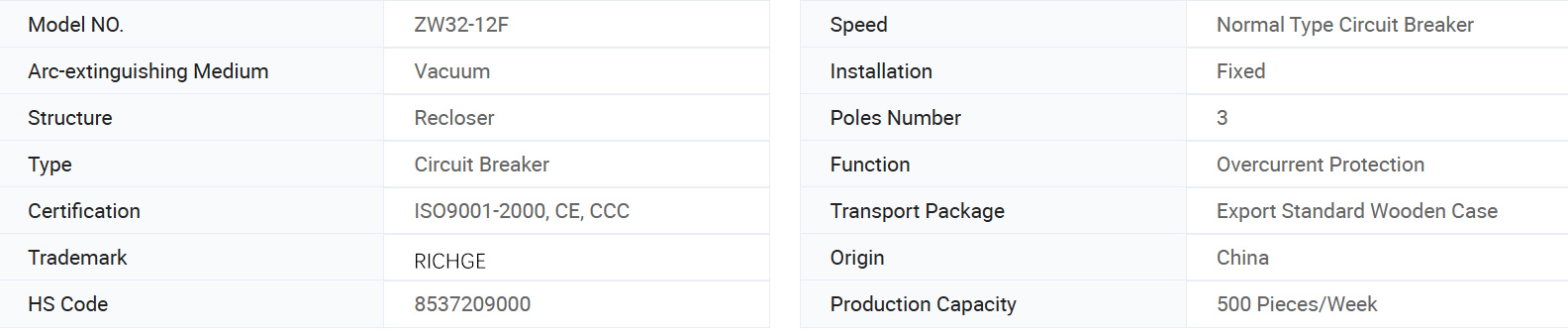

Põhiteave.

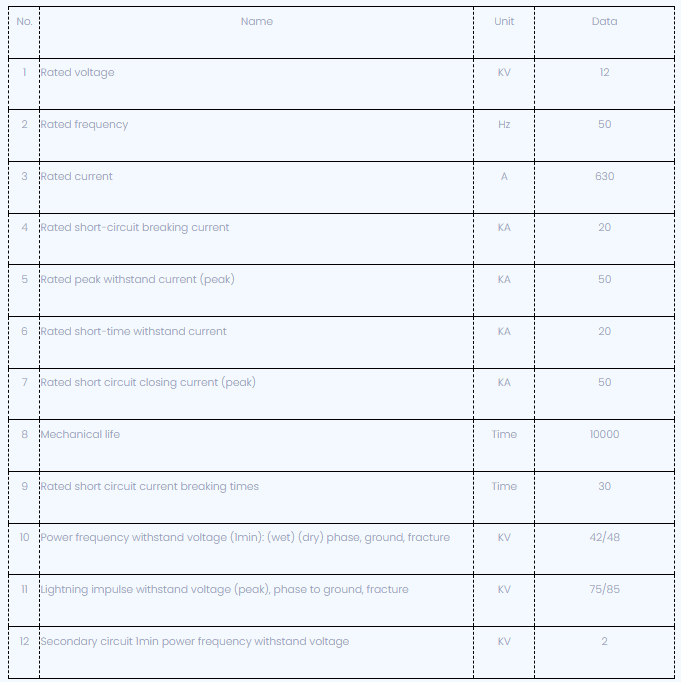

Tehniline parameeter

Mõõtmeline joonis:

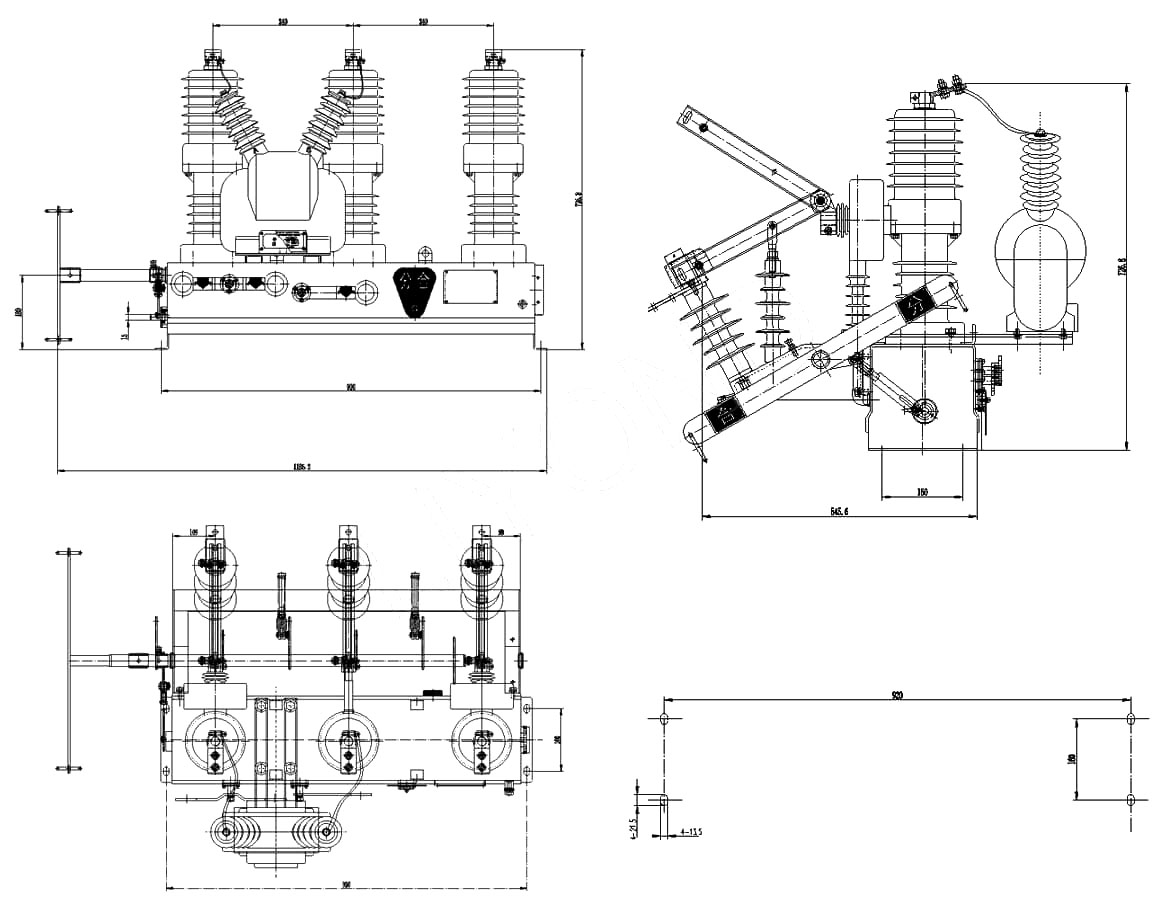

Zw32-12 mõõtmed viide

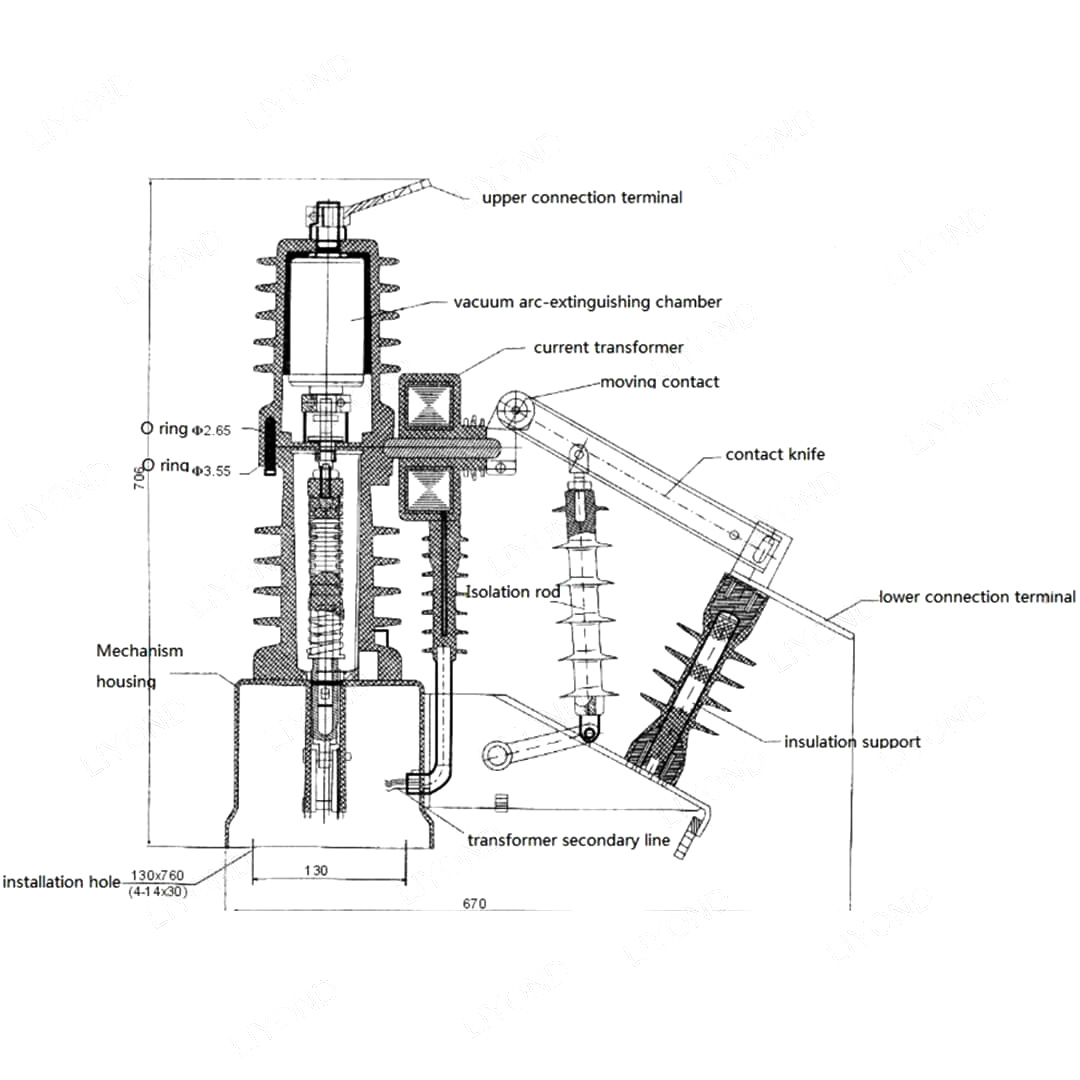

ZW32-12 struktuuri viide

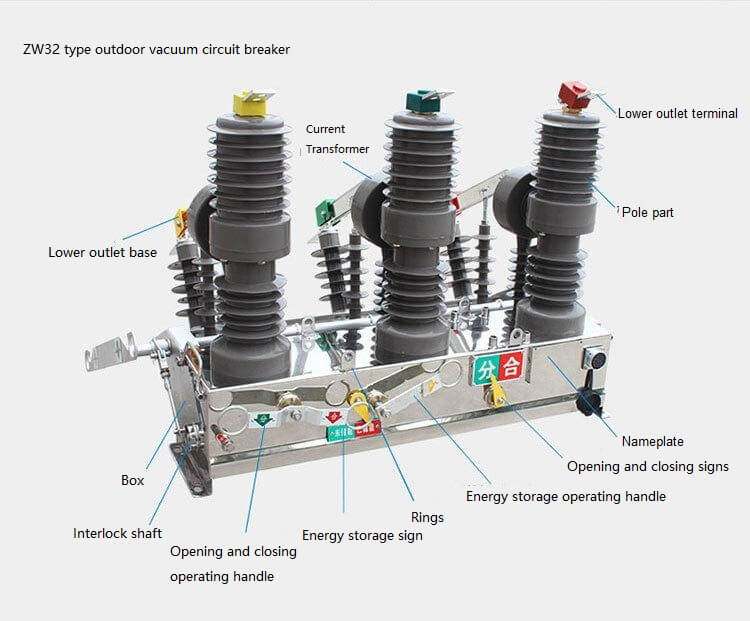

ZW32 automaatne taaskasutaja struktuur

Töötingimused

1. ümbritseva õhu temperatuur: -40 ℃ ~+40 ℃;

2. kõrgus: mitte rohkem kui 2000 m;

3. ümbritsevat õhku saab reostada tolmu, suitsu, söövitava gaasi, auru või soolapihustuse abil;

4.. Tuule kiirus ei ületa 34M/s (võrdub 700Paga silindrilisel pinnal);

5. Vibratsiooni või maapinna liikumist lüliti- ja juhtseadmetest saab ignoreerida;

6. reostustase: ⅲ
