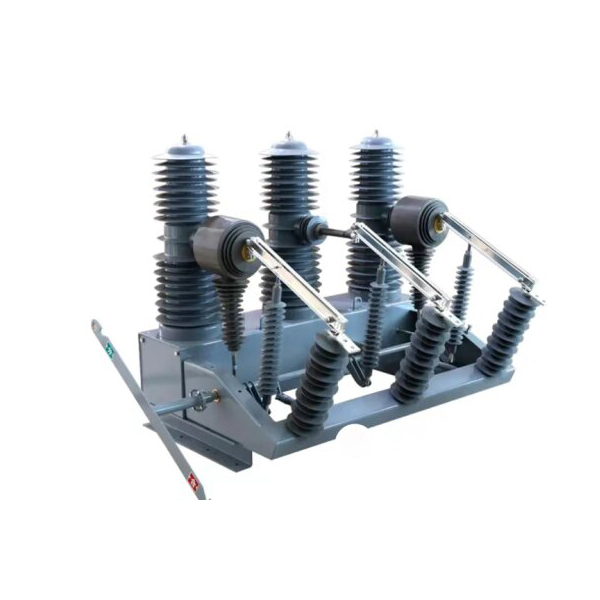

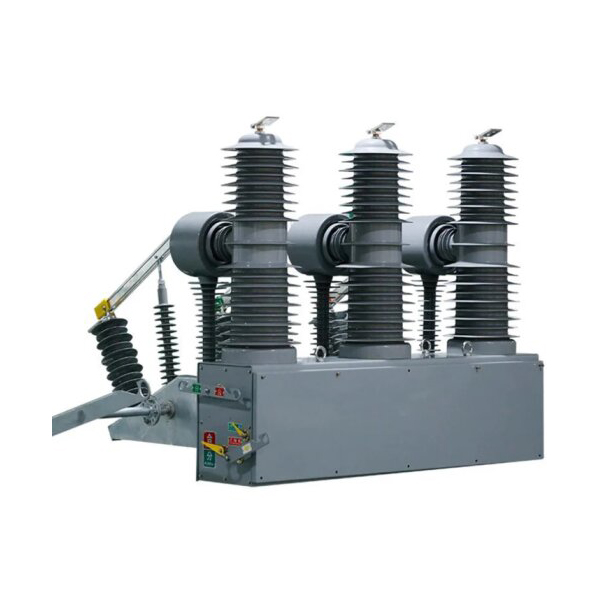

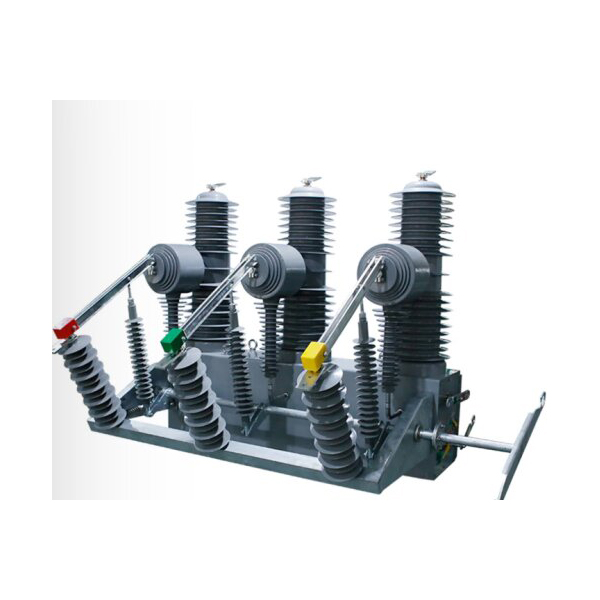

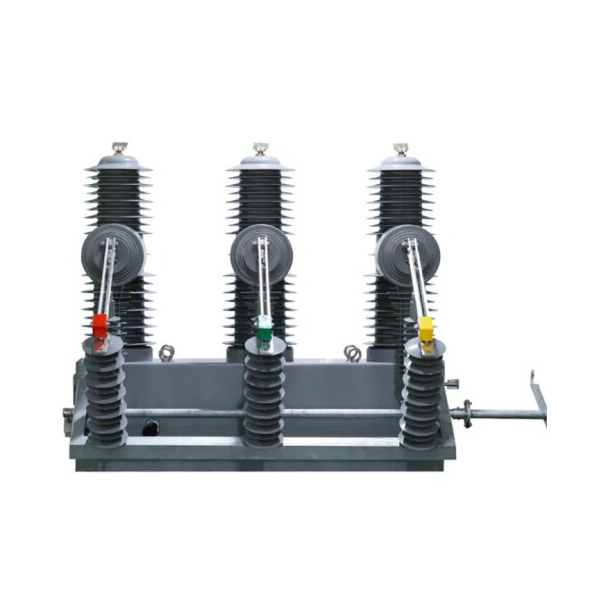

ZW32-40,5KV väliskirjaga varustatud vaakumkaitselüliti 35kV automaatse taaskasutaja

ZW32-40,5KV väliskirjaga varustatud vaakumkaitselüliti 35kV automaatse taaskasutaja

ZW32-40.5 seeria välistingimustes kõrgepinge vaakumi kaitselülitid kasutatakse kolmefaasilistes energiasüsteemides, mille AC 50Hz ja nimiväär on 35kV, kui vahend koormusvoolu, ülekoormuse voolu ja lühise voolu eraldamiseks ja ühendamiseks. Kaitselüliti saab vooluomaduste tuvastamiseks ja mitme automaatse taaskasutatava PT saavutamiseks toiteallikaks, et saada intelligentseks kaitselülitajaks, millel on pinge ja voolu väljund, ja seda saab kontrollida; Elektroonilise PT abil, et pakkuda võimsust ja saab lõpule viia ülevoolu viivituse, sissejuhatava voolu viivituse, lühise kiire purunemise kolmeastmelise komposiitkaitse.

ZW32-40.5 Välispingega vaakumi kaitselüliti koosneb peamiselt integreeritud suletud poolusest, voolutrafost, operatsioonimehhanismist ja kasti korpusest. Seda tüüpi kaitselüliti on miniaturiseeritud ja selle kest on valmistatud kvaliteetsest terasest kastist. Avarteid Trasformereid saab valida vastavalt kasutajate vajadustele. ZW32-40.5 Välipingega vaakumkaitselüliti ja sobivat intelligentset juhtimiskonmboli. Lüliti väljalülitamist saab kohapeal realiseerida ja seda saab ka kaugjuhtimispuldi abil kommunikatsiooniliidese kaudu juhtida. Muuad kaitselüliti teave saab ka edastada juhtimiskeskusesse ja kommunikatsioonikanal võib olla kaabli, optiline vedur.gprs jne.

Omadused

(1) ZW32-40,5 Tooteseeria sambatüübi jaoks, mehhanismi kastile paigaldatud kolmefaasiline, mis on paigaldatud mehhanismiruumi dünaamiline ots läbi käändevarre, isoleeritud lipsuvardad ühendatud mehhanismi väljundvõlli jaoks. Kaitselülitiga ühendatud mehhanism ja ühendusvarras asuvad veekindlas kastis. Kaitselüliti ülekandemehhanism koosneb ühendusvardast ja karkude käest ning katkendikambri dünaamiline ots on ühendatud töömehhanismi väljundvõlliga karguvarre, isoleeritud lipsuvarda, ühendusvarda ja töömehhanismi kaudu. Väljundvõlli pöörlemine on ajendatud mõistma kaare kustutamise kambri dünaamilist kontakti lõhenemis- ja sulgemismeetmete läbiviimiseks.

(2) ZW32-40.5 seeria tooted on varustatud voolutrafoga, iga faas võib võtta neli mähist, millest kahte kasutatakse mõõtmiseks, kaks kaitseks. Kliendi vajaduste kohaselt saab installida 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5.

(3) Lülitite lahtiühendamist saab lisada kaitselüliti küljele, moodustades välistingimustes kõrge pingega vaakumi kaitselüliti ja välistingimustes kasutatava suurepingeühenduse lahtiühendamise segu, mis suurendab nähtavat lahtiühendavat pausi ja sellel on usaldusväärset lukustumist.

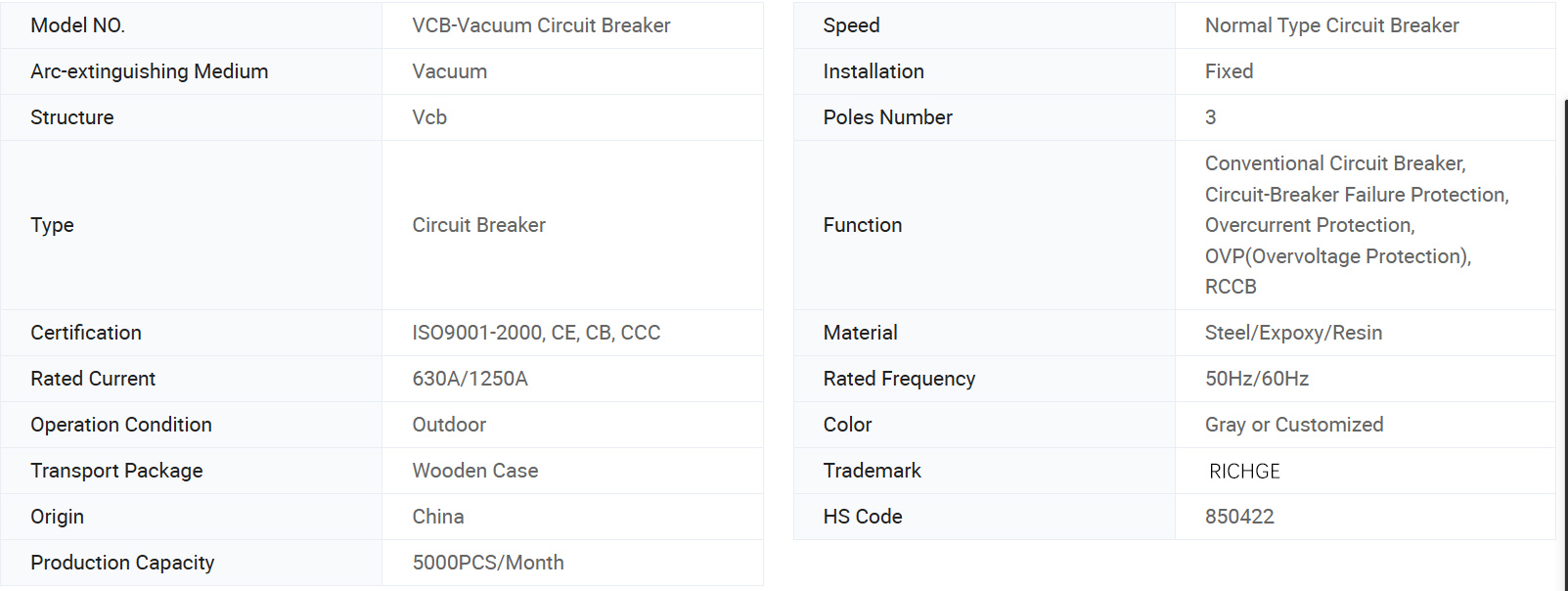

Põhiteave.

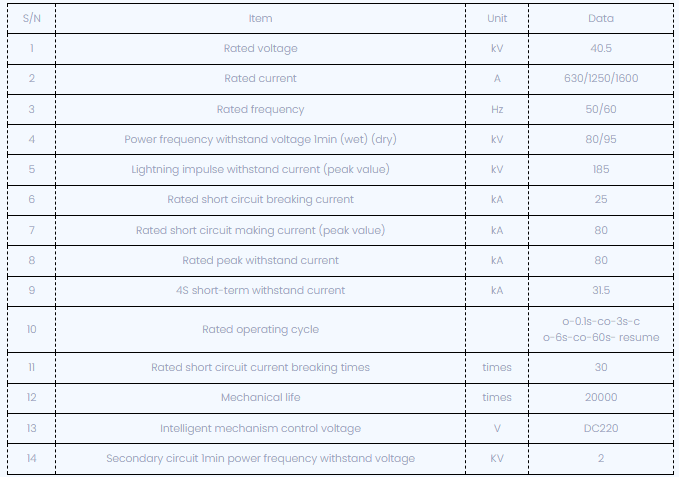

Tehniline parameeter

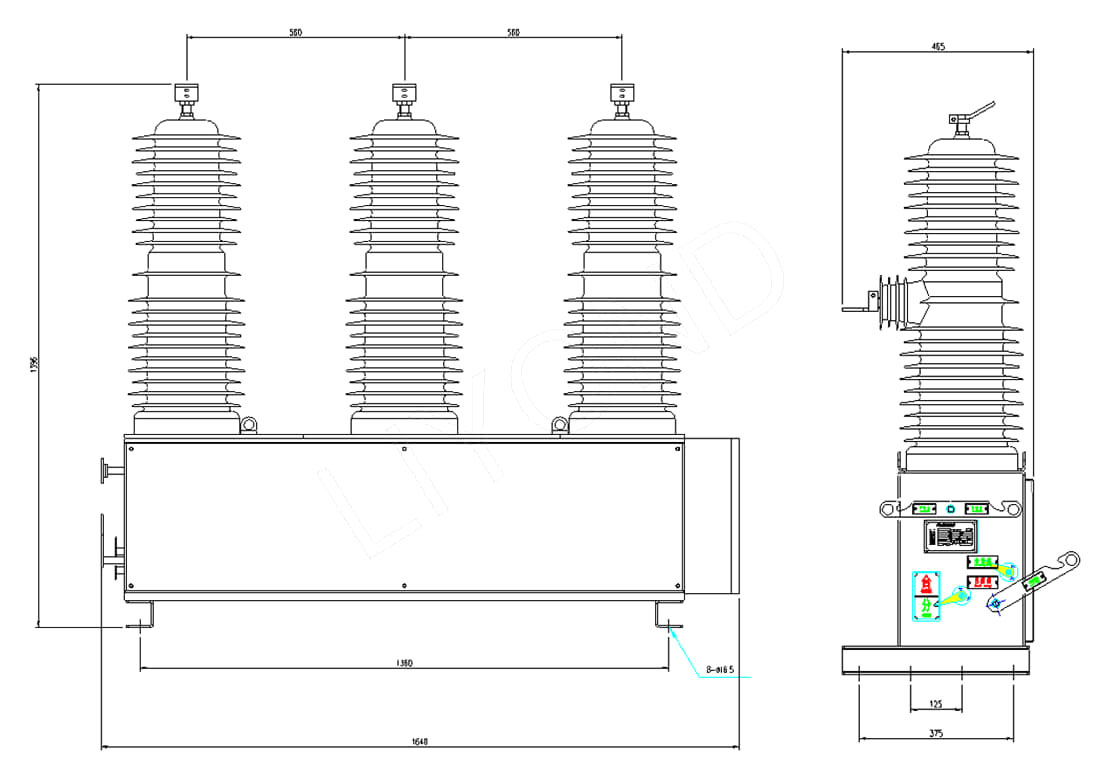

Mõõtmeline joonis:

Zw32-40.5Dimensions viide

Tellimisel täpsustage toote tüüp, nimi, kogus, nimivool, nimiväärtusega lühise purunemisvool, praeguse trafo voolu suhe, töörežiim ja tööpinge jne.

Töötingimused

1. ümbritseva õhu temperatuur: -30 ℃ ~+60 ℃;

2. kõrgus: mitte rohkem kui 2000 meetrit;

3. tuule kiirus ei ületa 34m/s;

¨ Vibratsioonid või maapealsed liikumised väljastpoolt lüliti- ja juhtseadmed on tühine;

4. reostustase: IV tase;

5. Säilitamistemperatuur -40 ℃ ~+85 ℃.

KKK

Q1: kas olete tootja või kaupleja?

A1: Oleme juhtiv professionaalne tootja.

Q2: Kui pikk on teie kohaletoimetamise tsükkel?

A2: see sõltub teie tootevajadustest ja kogusest. Üldiselt on kohaletoimetamiseks vaja 5–10 tööpäeva

Q3: Mis on teie müügijärgne teenus?

A3: saame vastata kasutajate küsimustele lahendada nende probleemid 24 tundi ööpäevas ja pakkuda kõigile meie toodetele põhjalikku tehnilist tuge.

Q4: Kuidas lahendate kvaliteediprobleeme?

A4: palun esitage üksikasjalikud fotod kvaliteediprobleemidest. Meie tehnilised ja kvaliteedikontrolli osakonnad analüüsivad neid. Anname rahuldava lahenduse 2 päeva jooksul.

Q5: Kas aktsepteerite kohandatud teenuseid?

A5: pakume OEM/ODM -teenuseid ja saame teie logo toodetele printida. Meie professionaalne tehniline ja tsitaatmeeskond saab pakkuda rahuldavaid projekte vastavalt teie joonistele ja parameetritele.
