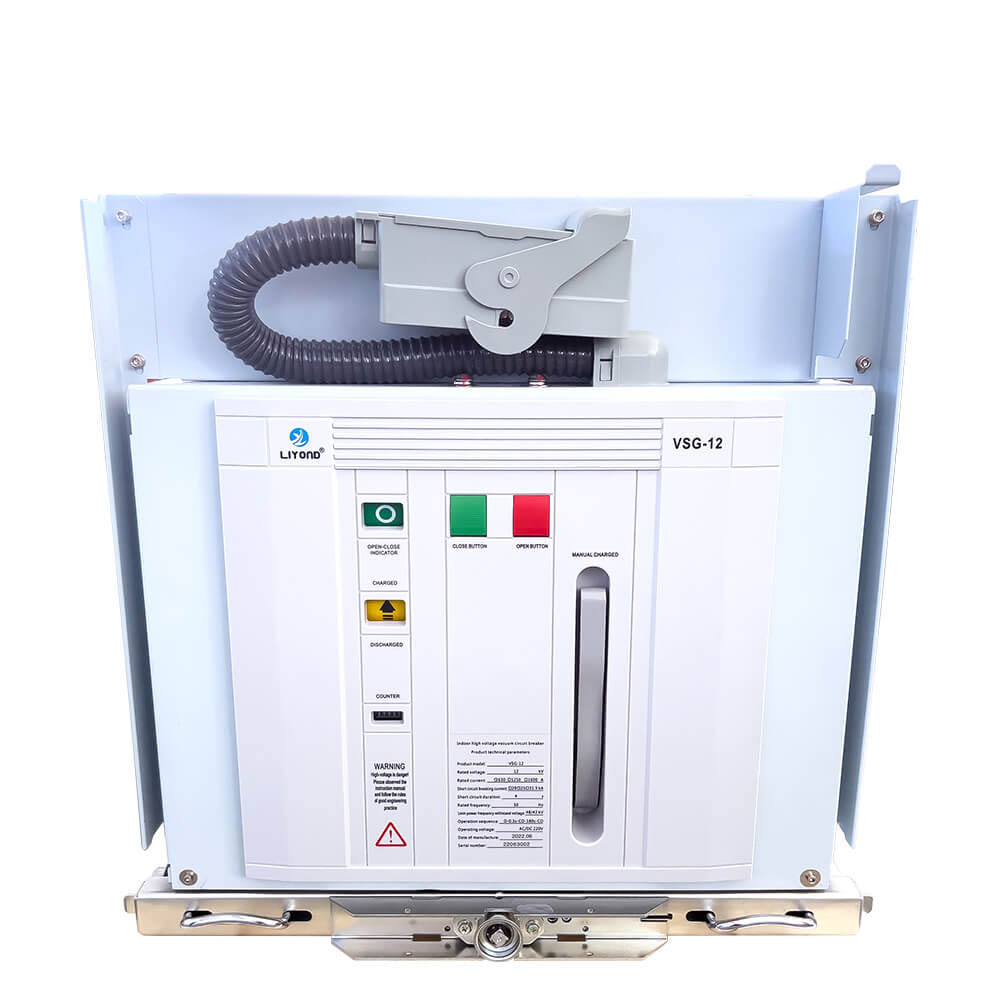

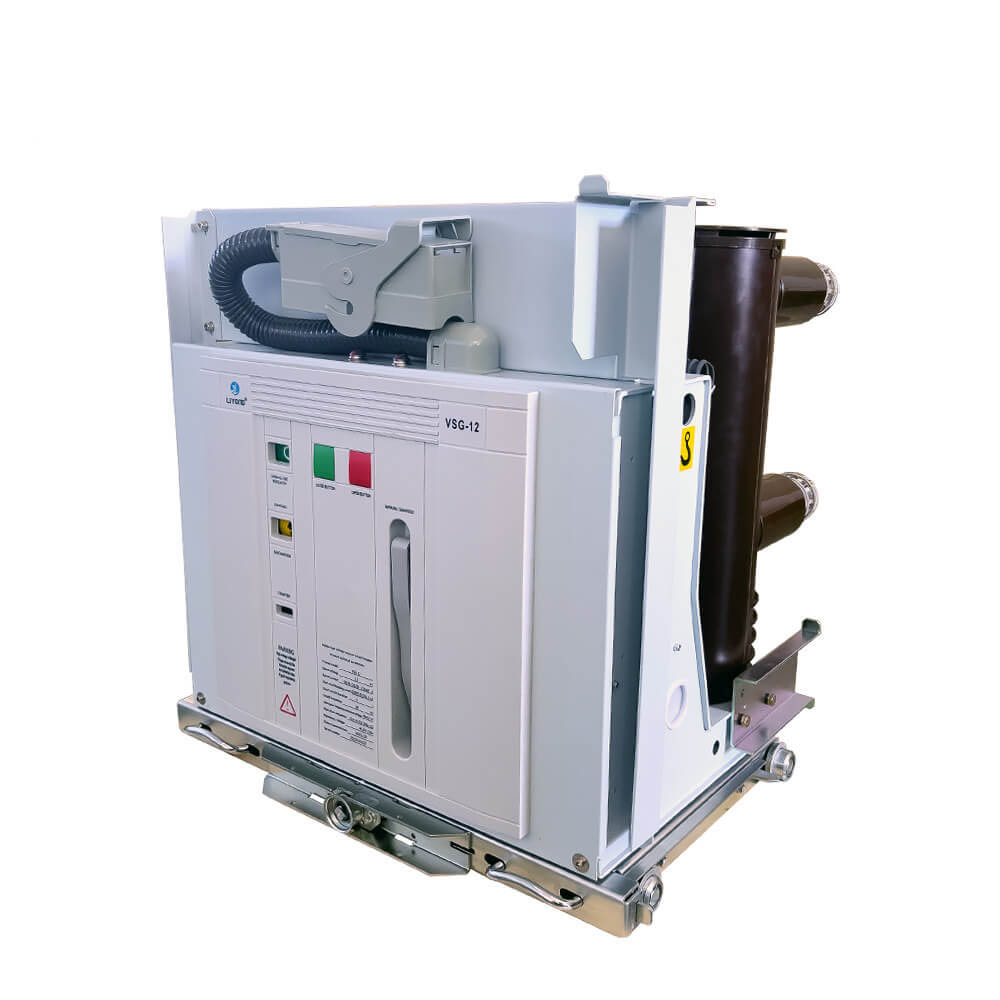

10kV 12kV keskmise pingega käsiruumi tüüp VCB koos juhtivate osadega isoleerimistoruga

10kV 12kV keskmise pingega käsiruumi tüüp VCB koos juhtivate osadega isoleerimistoruga

     VSG tüüpi siseruumides kõrge pingega vaakumkaitselüliti sobib erinevate olemuste ja sagedaste toimingute vahetamiseks energiasüsteemides kolmefaasilise AC 50Hz ja nimpingega 7,2 kV-40,5kV. Ning alajaamades elektriseadmete kaitse ja juhtimine. Seda saab varustada KYN28A ja muude keskel paigaldatud käerauk-tüüpi lülitusseadmetega ning seda saab ka XGN-i fikseeritud lülitiga varustada.

     VSG tüüpi siseruumides kõrgepinge tolmuadmetega kaitselüliti vastab riiklikule standardile GB1984 “Vahelduvvoolu kõrgepingelülituslüliti”, JB/T3855 “3,6 ~ 40,5kV siseruumides asuva ACOR ACOR-i kõrge pingega tolmuimeja” ja IEC60056 “High-Pinge AC Circuit Breakeer” standard ”. Tutvuge 10-35kV siseruumides kõrgepinge vaakumi kaitselüliti tellimisel tehniliste tingimuste korral. Sellel on eelised väikesed, kerged, sobivad sagedaseks tööks ja katkestamiseks ilma hoolduseta ning seda kasutatakse populaarsemalt 3KV-40.5KV jaotusvõrgus.

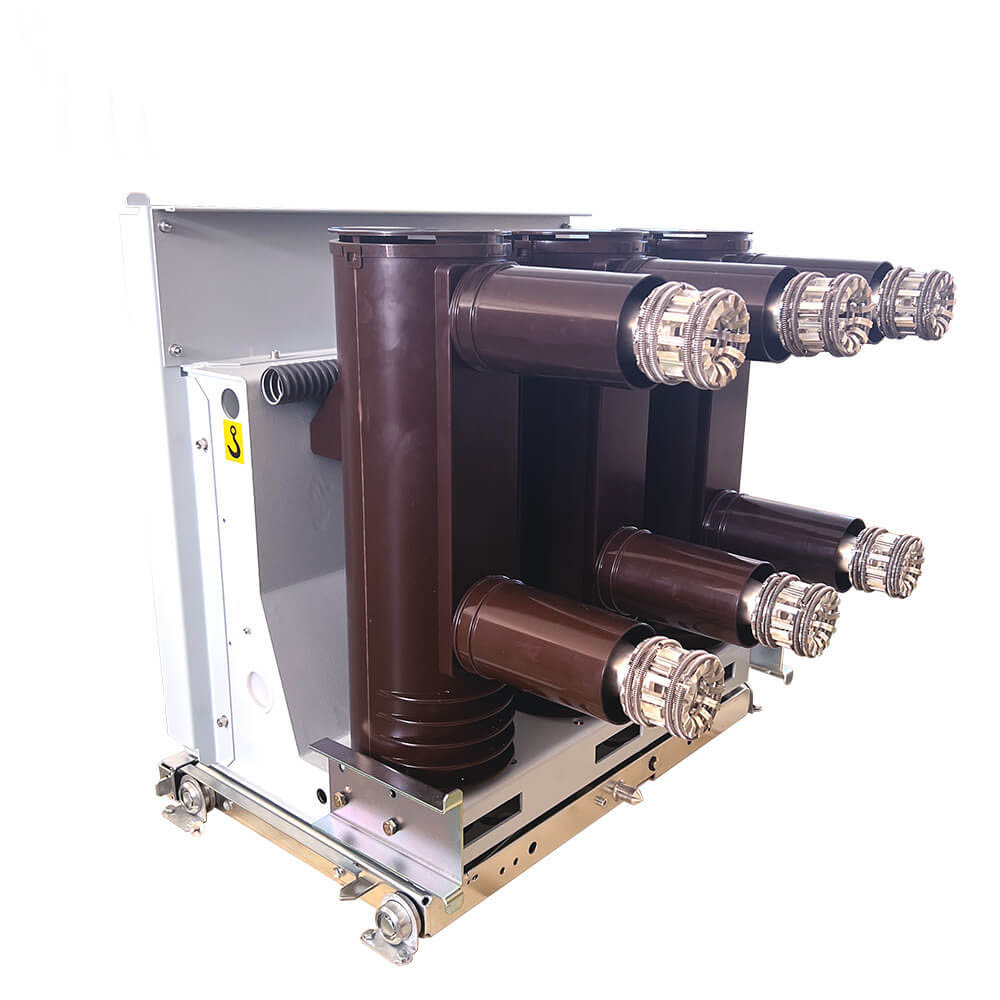

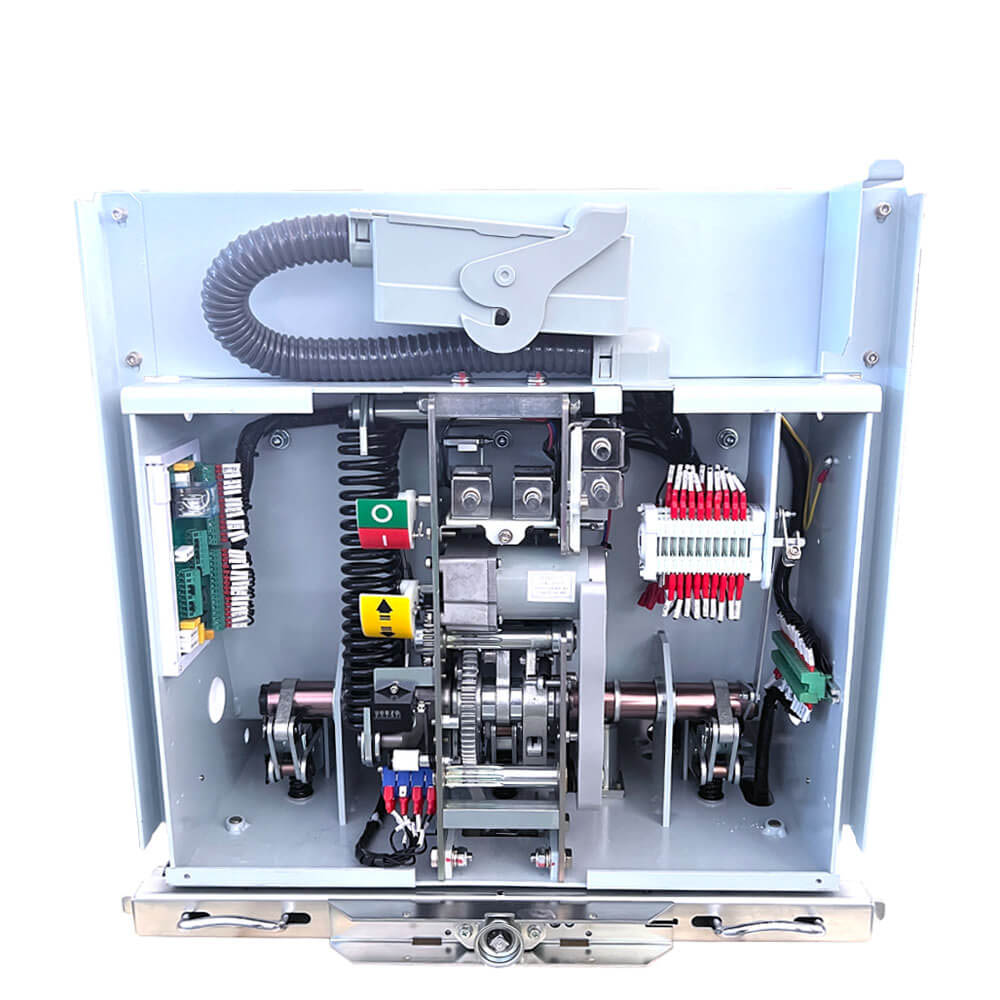

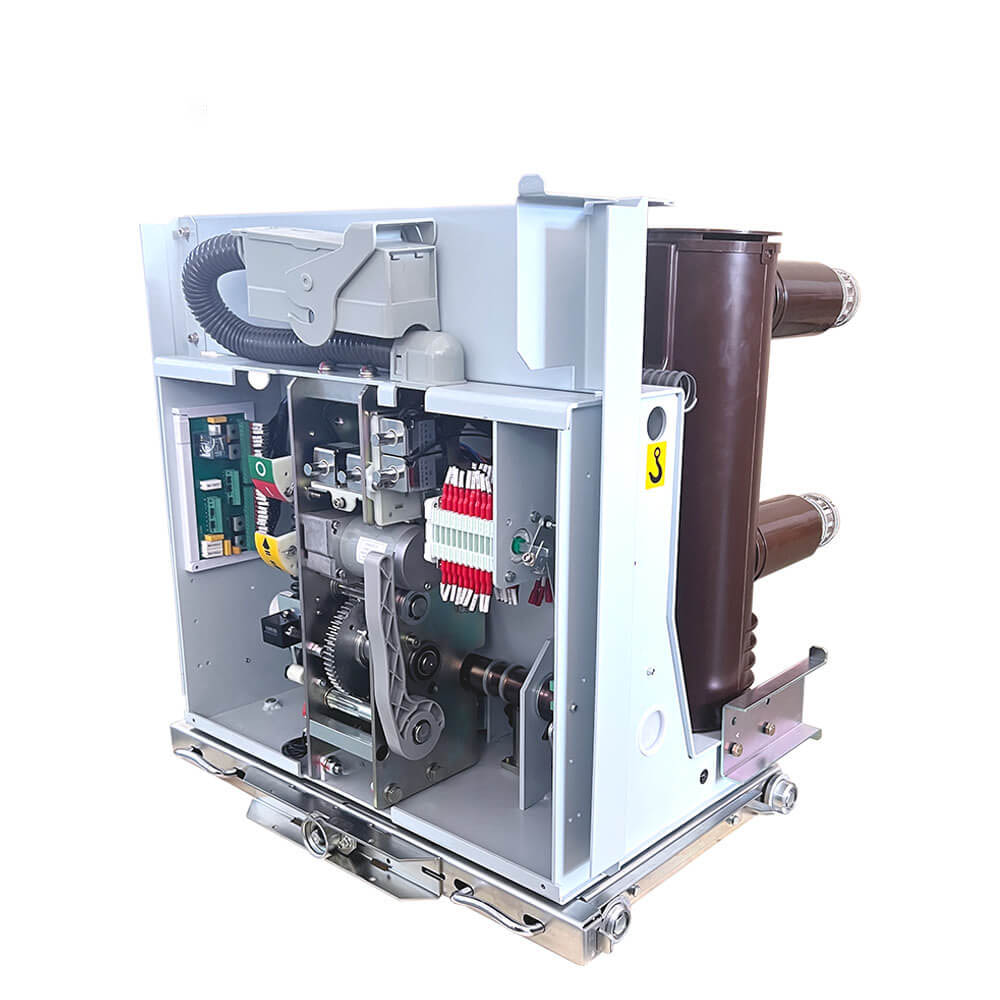

    VSG -mehhanism kasutab nukki (mehhanismi põhimoodulis) spindli otse juhtimiseks (raami spindlimoodulis), et vähendada ülekandeühendust ja parandada ülekande efektiivsust (ilma liigendühenduseta). Vähendage toote energiasisendit ja suurendage toote kasutusaega. Paigaldage põhiahelamoodul, see tähendab, et täitke vaakumkaitselüliti põhikonfiguratsioon. Seejärel installige käsitsi vätega kaitselüliti konfiguratsiooni lõpuleviimiseks šassii automoodul, kontaktivarre, kontakti ja isoleeriv hülss.

Tehnilised omadused

1.Kuista sisseehitatud tüübiga käsilõike esimese põlvkonna sõltumatute intellektuaalsete õigustega .T -il on küpsenud tehnoloogia ja kõrge hinna/tulemuslikkuse suhe.

2.Kohas võtmeosad võtavad kasutusele nikli-fosforisulami, mis on plaadistatud täiusliku kulumiskindluse ja korrosioonikindlusega.

3.Kohendame iseseisvalt, et tagada tooted, mis vastavad disaininõuetele

4.Kusiiniline komposiitisolatsiooni põhiahel on väike maht, hooldusvaba ja väheste hooldus.

Peamised tehnilised parameetrid:

· Nimetatud isolatsioonitase: 75kV

· Nimetatud välk -impulss talub pinget: 42kV

· Hinnatud vool: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Nimetatud lühise purunemisvool: 25KA, 31,5KA, 40KA

· Nimetatud lühise tegemise vool (tipp): 63KA, 80KA, 100KA

· Nimetatud lühise kestus: 4 sekundit

· Nimetatud tööjärjestus: O-0.3S-CO-180S-CO või O-180S-CO-180S-CO (40KA)

· Nimetatud ühe/seljakondensaatori panga purunemine: 630A/400A

· Operatsioonide arv nimiväärtuses purunemisvool: 30 korda

· Sulgemisaeg: 30–70 ms

· Avaaeg: 20-50 ms

· Mehaaniline elu: 30 000 operatsiooni

· Nimetatud energiasalvestus- ja tööpinge: AC220/110 V, DC220/100 V

· Kontaktilõhe: 11 ± 1mm

· Kontakti üleminekud: 3,5 ± 0,5 mm

· Keskmine sulgemiskiirus: 0,5–0,8m/s

· Keskmine avakiirus: 0,9–1,2m/s

· Kontakti põrkeaeg sulgemisel: ≤2ms

· Kolmefaasilise avamise ja sulgemise sünkroonimisaeg: ≤2ms

· Põhiahela takistus: ≤50μΩ (630A), ≤45μΩ (1250A), ≤35 μΩ (1600-2000A), ≤25 μΩ (2500A ja üle)

Tooteomadused:

· Lai rakendatavus: modulaarsed töömehhanismid VCB VSG-12 siseruumides kõrge pingega vaakumlüliti sobib mitmesuguste keskkondade jaoks ja sobib eriti hästi rakenduste jaoks, mis nõuavad sagedasi toiminguid ja suuri usaldusväärsust energiasüsteemides.

· Moodulkujundus: töömehhanism kasutab modulaarset kujundust, pakkudes kiiret asendamist ja kokkupanekut.

· Ohutus ja töökindlus: sellel on silmapaistvad elektrilised jõudlused, kaitstes ja juhtides energiaseadmeid usaldusväärselt.

· Pikk mehaaniline elu: kõrge mehaanilise eluga suudab see taluda pikemat kasutusperioodi.

Täiustatud disain: sellised funktsioonid nagu kontaktivahend ja kontakt Overtravel tagavad suure jõudluse ja töökindluse.

Põhiteave.

Tehniline parameeter

Mõõtmeline joonis:

Töökeskkond:

· Ümbritsev temperatuur: mitte üle +40 ° C, vähemalt -15 ° C (ladustamine temperatuuril -30 ° C pole lubatud).

· Kõrgus: ei ületa 1000 m.

· Suhteline õhuniiskus: päevakeskmine ei ületa 95%, igakuised keskmised ei ületa 90%. Päevane keskmine küllastus aururõhk ei ületa 22 × 10-3MPa, igakuine ei ületa 18 × 10-3MPa.

· Seismiline intensiivsus: ei ületa 8. taset.

· Rakenduskohad: sobivad kasutamiseks kohtades, plahvatused, tugev reostus, keemiline korrosioon ja tugev vibratsioon.

Tellimisjuhistus

1. VCB täistüüp, peamised tehnilised spetsifikatsioonid, faasikaugus ja kogus

2. Teenuse pinge tüüp ja spetsifikatsioon

3. varuosade nimi ja kogus

KKK

Q1: kas olete tootja või kaupleja?

A1: Oleme juhtiv professionaalne tootja.

Q2: Kui pikk on teie kohaletoimetamise tsükkel?

A2: see sõltub teie tootevajadustest ja kogusest. Üldiselt on kohaletoimetamiseks vaja 5–10 tööpäeva

Q3: Mis on teie müügijärgne teenus?

A3: saame vastata kasutajate küsimustele lahendada nende probleemid 24 tundi ööpäevas ja pakkuda kõigile meie toodetele põhjalikku tehnilist tuge.

Q4: Kuidas lahendate kvaliteediprobleeme?

A4: palun esitage üksikasjalikud fotod kvaliteediprobleemidest. Meie tehnilised ja kvaliteedikontrolli osakonnad analüüsivad neid. Anname rahuldava lahenduse 2 päeva jooksul.

Q5: Kas aktsepteerite kohandatud teenuseid?

A5: pakume OEM/ODM -teenuseid ja saame teie logo toodetele printida. Meie professionaalne tehniline ja tsitaatmeeskond saab pakkuda rahuldavaid projekte vastavalt teie joonistele ja parameetritele.
