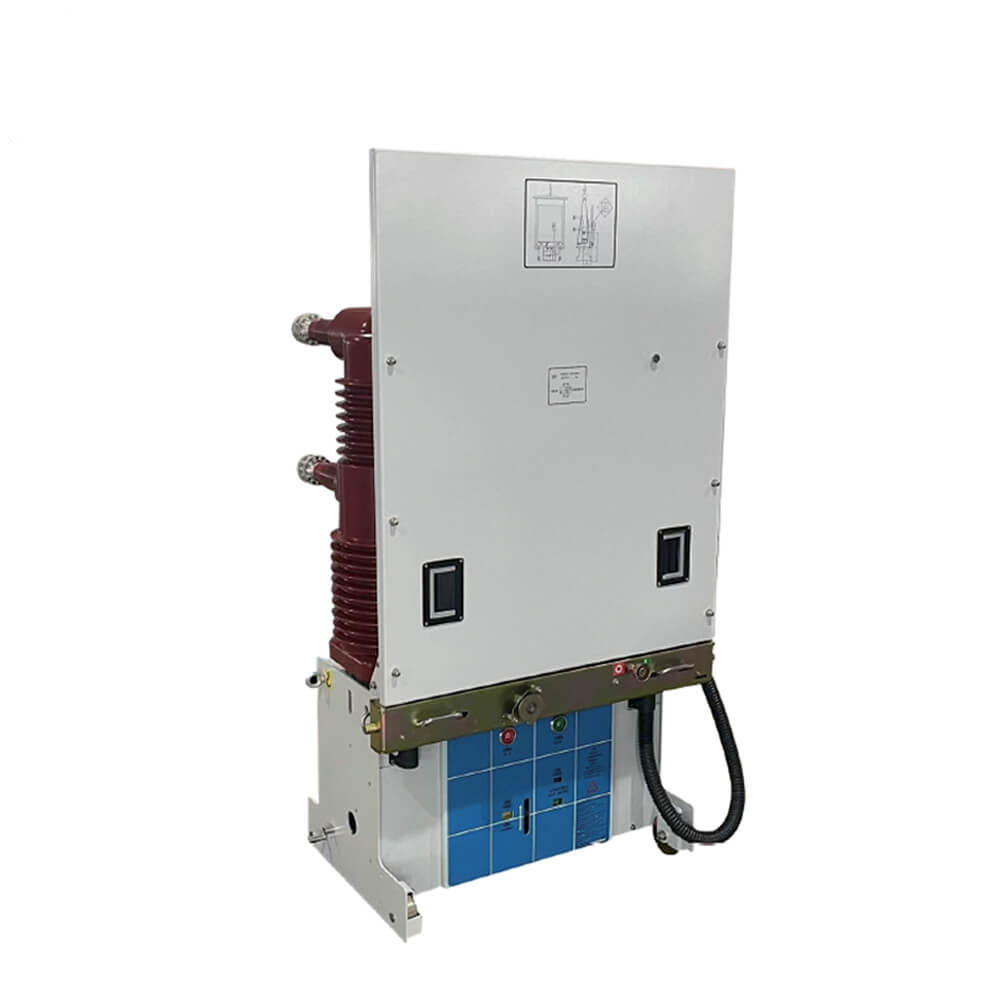

35kV põrandale paigaldatud vaakumkaitselüliti koos VBI-ga vedruga mehhanismiga

35kV põrandale paigaldatud vaakumkaitselüliti koos VBI-ga vedruga mehhanismiga

     VSG-40.5-seeria vaakumkaitselüliti on uut tüüpi kolmefaasiline 50Hz vastavalt ainulaadsele kujunduskontseptsioonile ning koos turunõudluse ja arendusega, siseruumides asuva 40,5kV nimiväärtusega, seda saab pakkuda tööstuslikele ja kaevandamistele, elektrijaamadele ja alajaamale, kui elektriseadmete kontroll ja kaitsta ning sobib sagedaseks.

VBI siseruumides kõrge pingega vaakumi kaitselüliti on siseseade, mille kolmefaasiline vahelduvvool on 50Hz ja nimiväär on 40,5kV. Seda saab kasutada elektriseadmete juhtimiseks ja kaitseks tööstus- ja kaevandusfirmades, elektrijaamades ja alajaamades, eriti sagedaste toimingutega kohtades. Lülitikapis asuva kaitselüliti paigaldusvorm võib olla kas fikseeritud või kärule paigaldatud tagasivõttav tüüp. See on parim valik kõrgepinge edastamise ja jaotussüsteemide juhtimiseks ja kaitseks.

 Toote ülevaade

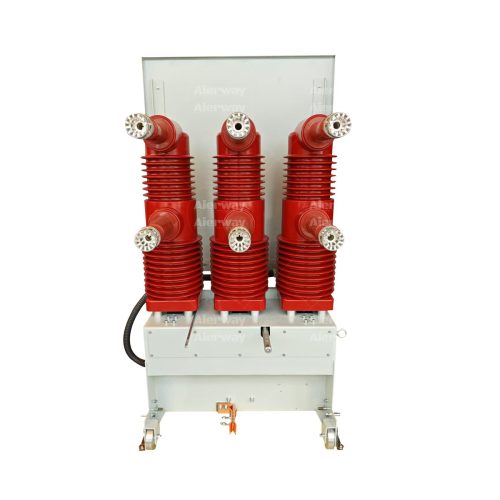

    VBI-40.5 põrandale paigaldatud vaakumkaitselüliti on suure jõudlusega keskmise pinge lülitusseade, mis on loodud 40,5kV hinnanguliselt usaldusväärseks kaitseks ja juhtimiseks. Kasutades täiustatud vaakum katkestajatehnoloogiat, tagab see tõhusa kaare kustutamise, minimaalse hoolduse ja pika operatiivse eluea. Ideaalne elektrijaotusvõrkude, tööstusstaimede ja alajaamade jaoks ühendab see kaitselüliti tugeva ehituse kasutajasõbraliku tööga.

Põhifunktsioonid

Pinge hinnang:40,5kV (talub 95kV välgumpulssi).

Praegune hinnang:Kuni 2500A pidev, 31,5KA lühise purunemisvõimsus.

Vaakum katkestaja:Hermeetiliselt pitseeritud, hooldusvaba ja keskkonnasõbralik (pole sf₆ gaasi).

Mehhanism:Vedruga töötav või mootoriga juhitav 储能 Mehhanism kiireks sulgemiseks/avamiseks (<50 ms).

Ohutus:Integreeritud libisemisvastane disain, mehaanilised/elektrilised blokeeringud ja maanduslülitid.

Standardite järgimine:Kohtub IEC 62271, GB/T 1984 ja ANSI C37.04.

Paigaldusjuhendid

3.1 installimiseelsed kontrollid

Kontrollige puutumatut pakendit ja ilma füüsilisi kahjustusi.

Kinnitage hinnatud parameetrid vastavad süsteemi nõuded.

Veenduge tasemel vibratsioonivaba betooni vundament.

3.2 paigaldamisetapid

Kinnitage kaitselüliti põrandale ankrupoltide abil (M16 soovitatav).

Ühendage primaarsed signaarid pöördemomendi seadetega tootja spetsifikatsioonide kohta (nt 50NM).

Traat -sekundaarsed juhtimiskaablid klemmidele (sildiga “Avatud/sulgemine”, “lisakontaktid”).

Jahvatage purustaja šassii kindlalt (maapinna takistus ≤4Ω)

Tegevusjuhend

4.1 Käsitsi töö

Sulgemine: pöörake käsitsi käepidet päripäeva, kuni klõpsamine kinnitab kihlumist.

Avamine: vajutage punast nuppu “Trip” või tõmmake mehaaniline reisi hoob.

4.2 Elektriline töö

Rakendage kaugjuhtimispuldi jaoks 220VDC/110VAC (hetkeline impulss).

Kasutage režiimi jaoks kohalikku/kaugvalimislülitit.

4.3 näitajad ja häired

Roheline LED: murduja suletud.

PUNANE LED: Breaker Open/Läbi.

Häirekontaktid: SF₆ rõhukao (kui see on varustatud) või vedru päästik

Hooldus ja tõrkeotsingu

5.1 rutiinsed kontrollid

Kontrollige kontakte iga 5000 toimingu iga (Viewporti kaudu).

Määrige liikuvad osad igal aastal kõrgtemperatuuriga määrdega.

Testi isolatsioonitakistus (> 1000MΩ @5KV).

5.2 Ühised probleemid

Lõppkokkuvõttes: kontrollige juhtimisvõimsust, vedrulaengut või blokeeringuid.

Liigne kuumutamine: pingutage ühendused; Mõõtke kontakttakistus (<50μΩ).

Ohutushoiatused

Enne hooldamist eraldage kaitselüliti.

Ainult koolitatud personal peaks hooldust tegema.

Ärge kunagi opereerige nähtava kahju või ebanormaalse müraga.

Keskkonna- ja kõrvaldamine

Usaldage vaakumi katkestajad elektrooniliste jäätmetena (mitte-ohulaudne).

Taaskasutatavad metallid ja plastid kohalike eeskirjade järgi.

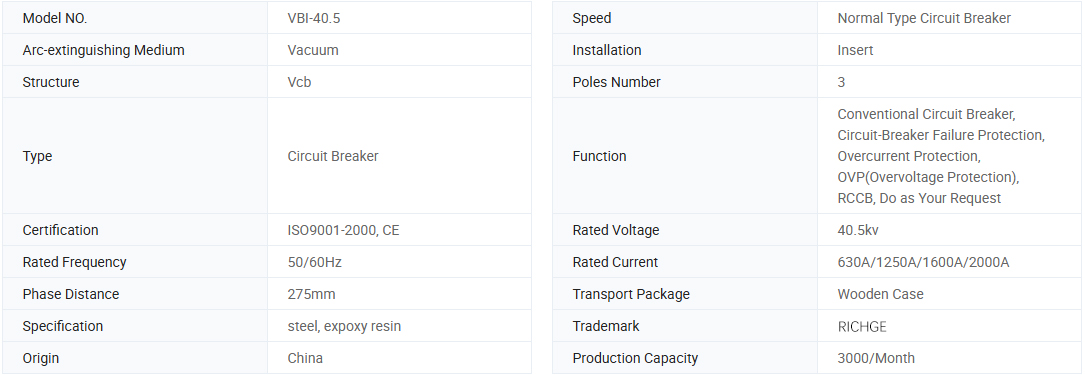

Põhiteave.

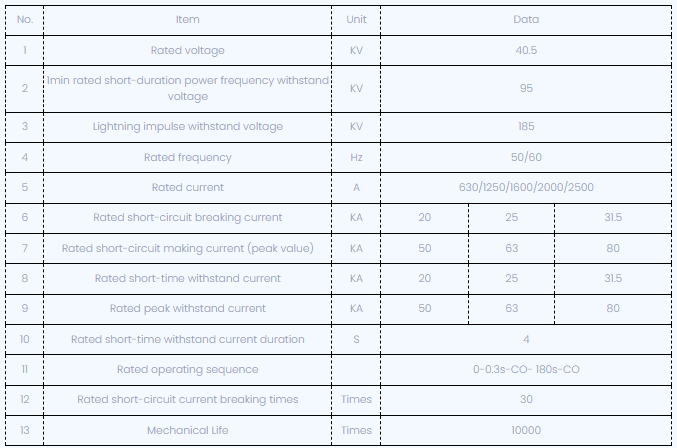

Tehnilised parameetrid

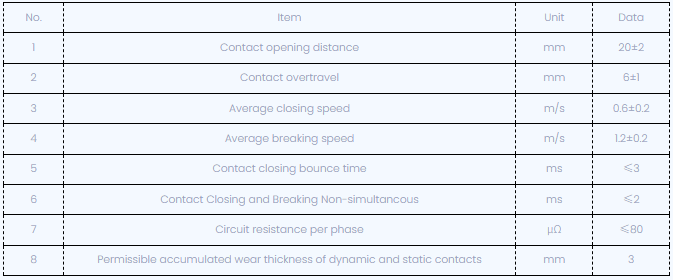

Pärast kaitselüliti reguleerimist on mehaanilised iseloomulikud parameetrid näidatud allpool:

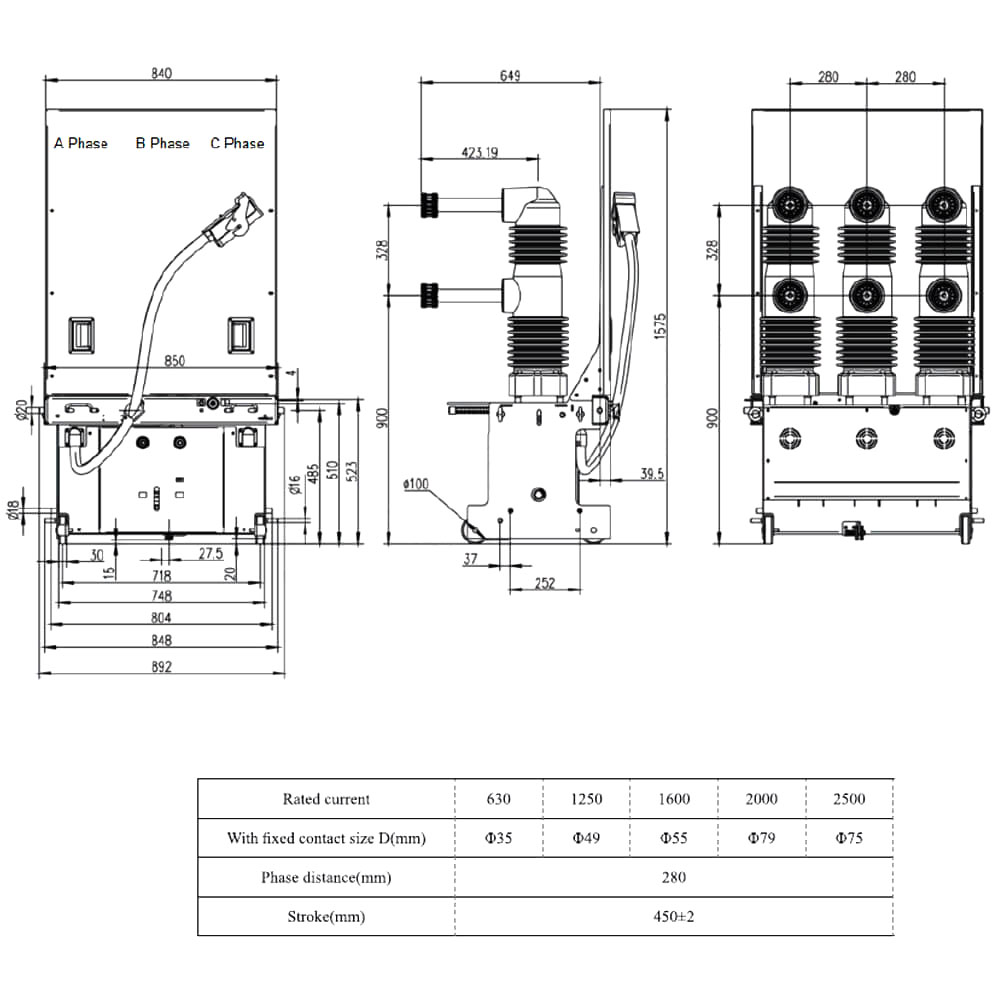

Tehnilised joonistused

Ümbritsevate tingimuste rakendamine

1. ümbritsev temperatuur: -10c ~ +40 ° C (see võimaldab ladustamist ja transporti temperatuuril -30 kraadi);

2. ümbritseva õhuniiskus: päeva keskmine õhuniiskus ei tohiks üle 95%. Kuu keskmine õhuniiskus ei tohiks üle 90%;

3. küllastunud aururõhk: päeva keskmine rõhk ei tohiks olla rohkem kui 2,2 kPa; Kuu keskmine rõhk ei tohiks olla enam

kui 1,8 kPa;

4. kõrgus: ≤1500m;

5. maavärina intensiivsus: ≤8 kraad;

6. See tuleks paigaldada kohasse ilma tule, plahvatuse, tõsise räpase ja keemilise erosiooni ja vägivaldse vibratsioonita.
