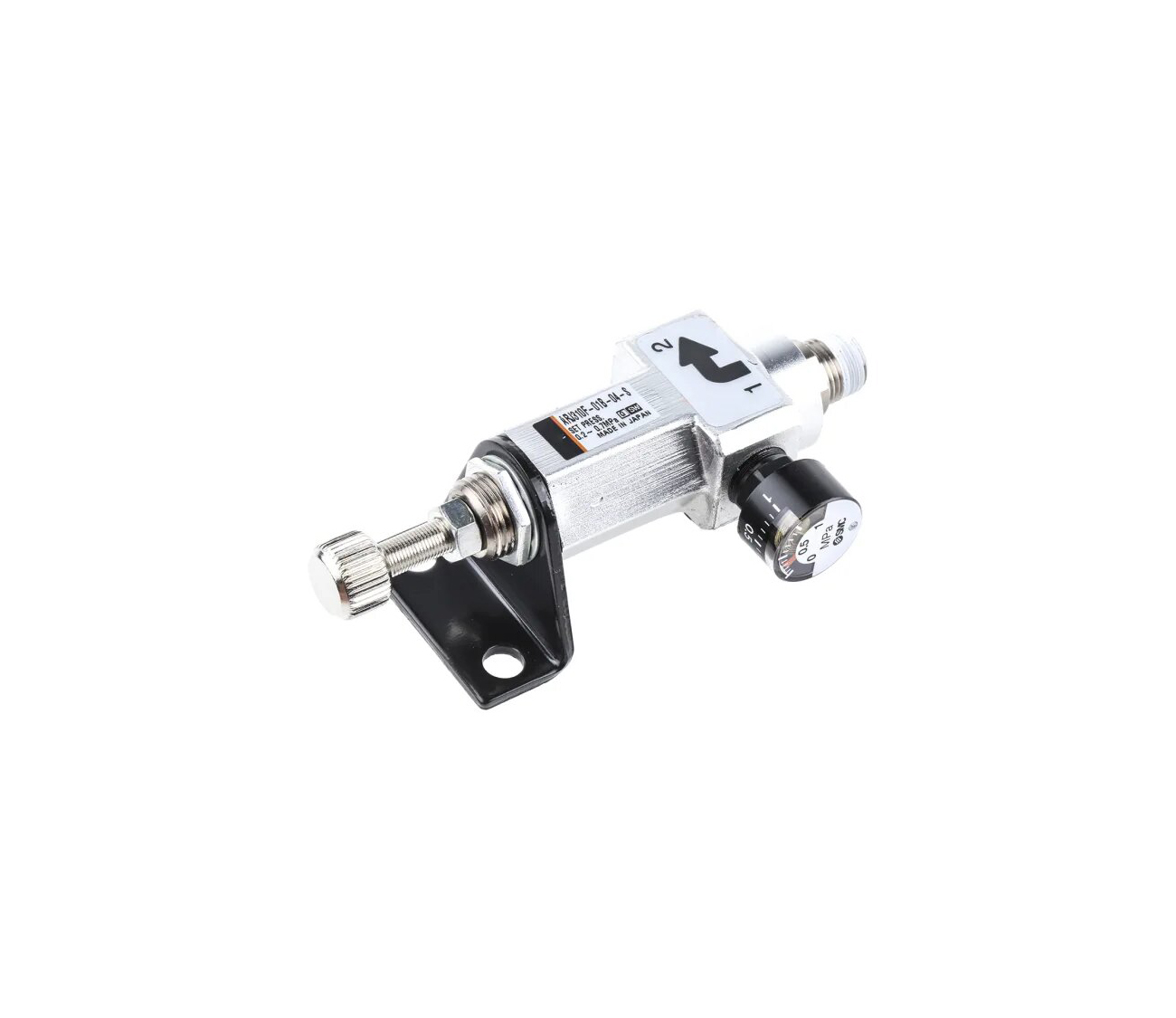

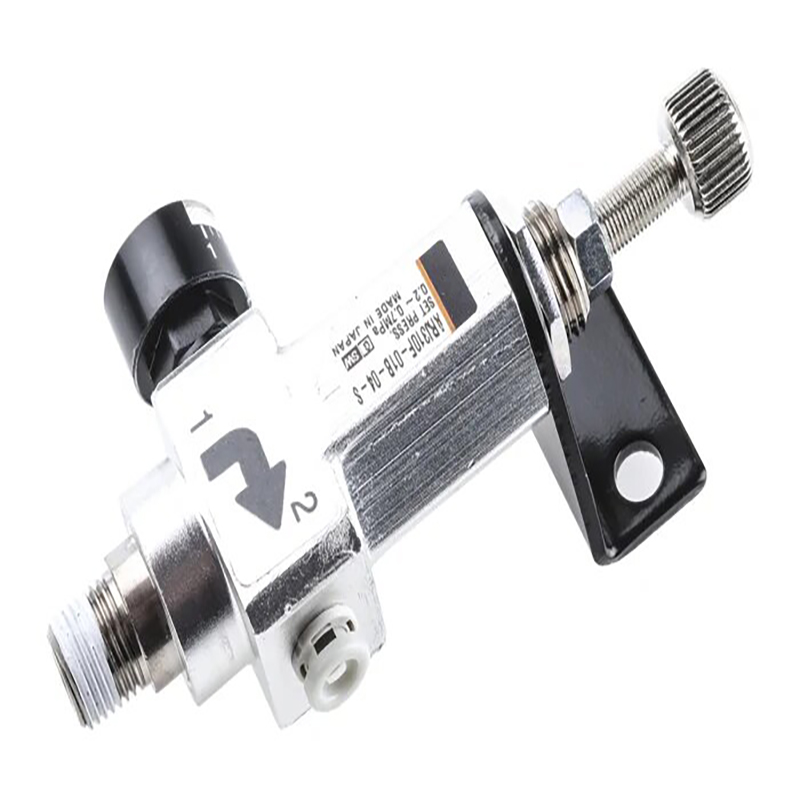

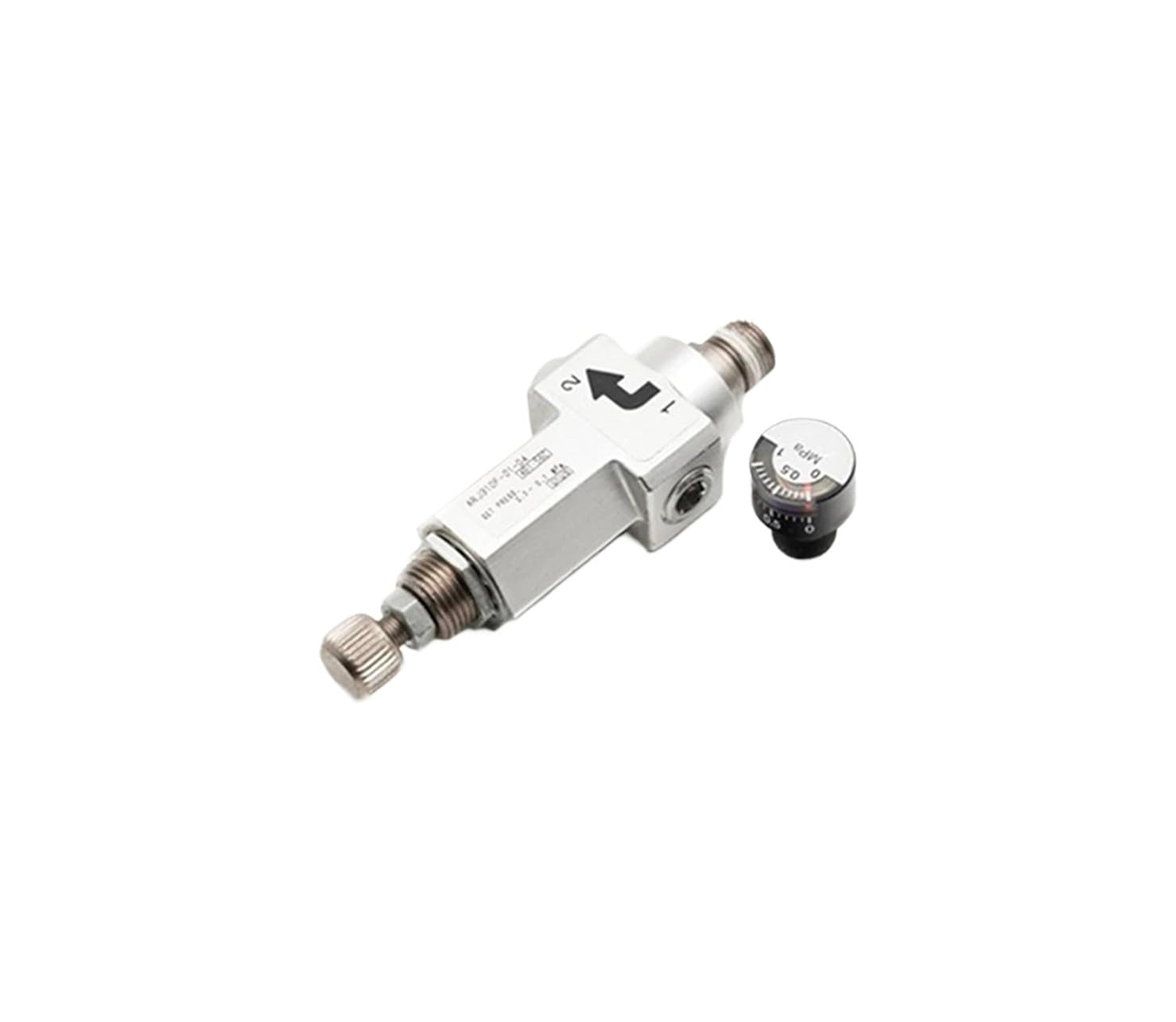

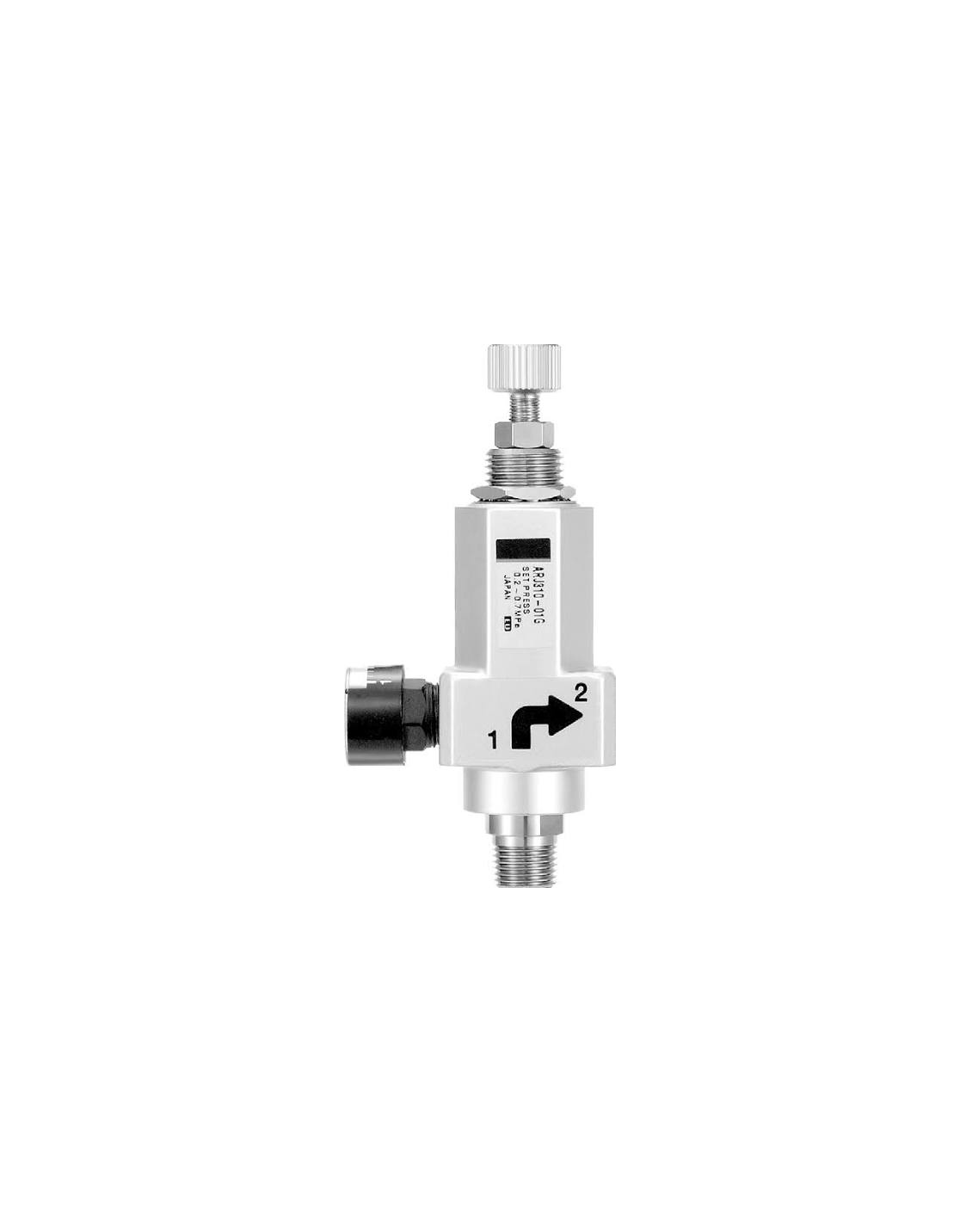

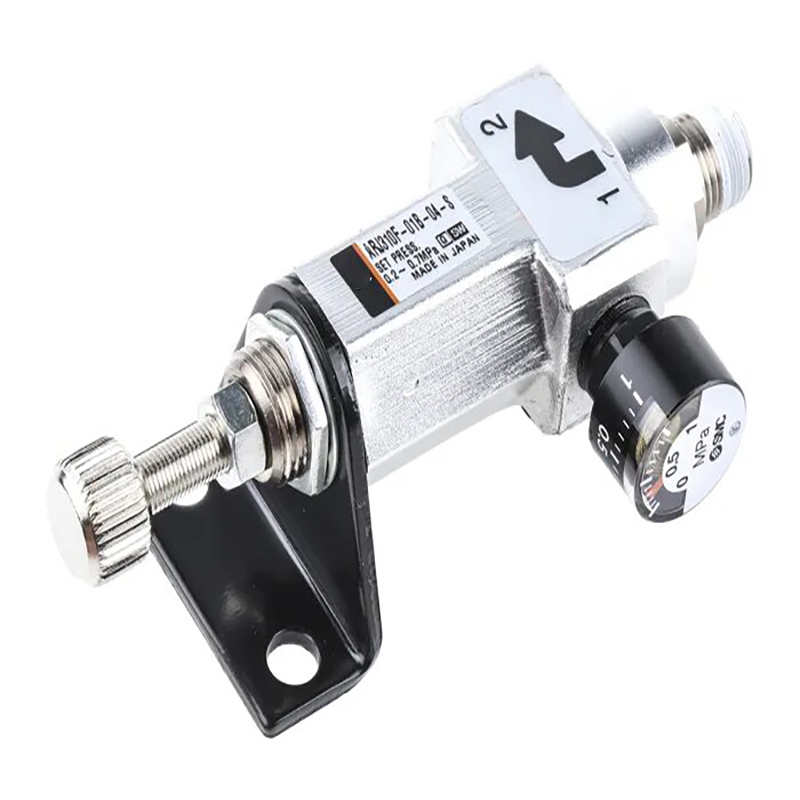

ARJ310 seeria miniatuurne rõhuregulaator (otse reljeefiga juhitav)

Kaubamärk:SOLH by Richge Technology (睿其格科技)

Toote ülevaade

     SOLH ARJ310 seeria on otsetoimega ülikompaktne täppisrõhuregulaator kitsastes paigaldusruumides ja väikese vooluga ülitäpse rõhuregulaatori jaoks. Selle üldmõõtmed ja jõudlus on täielikult vahetatavad SMC ARJ310 originaalregulaatoritega seadmete vahetuks vahetamiseks.

Struktuur ja põhifunktsioonid

     --Struktuur: otsetoimega kolvitüüp sisseehitatud õhutusavaga

     --Kahe pordi paigutus (IN / OUT); liigne rõhk väljub automaatselt sisemise vabastuskanali kaudu

     -- Funktsioon: alandada pidevalt sisselaskeõhu rõhku eelseadistatud väljundväärtuseni, summutada rõhukõikumisi ja pakkuda ülerõhu kaitset

     -- Integreeritud disain ühe puutega sissepressitava väljalaskeava ja kahe valikulise sisendkeermega paindlikuks juhtmestikuks

Tehnilised andmed

     --Töökeskkond: puhas ja üldine tööstuslik suruõhk

     --Maksimaalne töörõhk: 0,8 MPa

     --Tõhus rõhk: 1,2 MPa

     - Reguleeritav rõhuvahemik

     --Standardvahemik: 0,2–0,7 MPa

     --Madalrõhuversioon: 0,05–0,2 MPa

     -- Ümbritsev ja keskmine temperatuur: -5 ℃ ~ +60 ℃ (ilma sisemise külmumiseta)

     --Netokaal: u. 65 g

     --Kere laius: 18,5 mm, sobib tihedaks kollektori virnastamiseks

     --Kaitseaste: IP65

Pordi konfiguratsioon

Sisselaskeport (kaks valitavat stiili)

     --M5×0,8 sisekeere

     --Rc1/8 väliskeere

Väljalaskeava

     Rc1/8 sisekeermega integreeritud sisendpistikuga, mis ühildub φ4/φ6 meetermõõdustikuga, 5/32" ja 1/4" imperial torudega

Gauge Port

     Rc1/8 sisekeere, sobib G15 seeria minimanomeetritega

Mudelikoodi definitsioon (näide: ARJ310F-01-04)

     --ARJ310: miniregulaatori aluse seeria

     --F: varustatud sisseehitatud push-in liitmikuga; täiskeermega versiooni puhul välja jäetud

     --01: Rc1/8 keerme standard

     --04: φ4 torude jaoks; 06 tähistab φ6 toru

     --N01: NPT1/8 keerme valik

Kuumad müügimudelid

     --ARJ310-01: täiskeermega versioon ilma sisestuspordita

     --ARJ310F-01-04: φ4 vooliku integreeritud sissetõste

     --ARJ310F-01-06: φ6 vooliku integreeritud sissetõste

     --ARJ310F-N01-03: NPT1/8 keermestatud sisend

Toote peamised eelised

     - Üliväike kerge disain: 65 g kaal ja 18,5 mm kitsas korpus sobib väga kompaktsete seadmete paigutusega

     -- Kahe sisendkeerme valikud (M5 / Rc1/8) erinevate torustike paigutuste kohandamiseks

     -- Tehases sisseehitatud pistikupesa välistab lisapistikud ja lühendab kokkupanekuaega

     - Sisseehitatud vabastusmehhanism vabastab automaatselt ülerõhu stabiilse väljundrõhu tagamiseks

     -- Toetab paneelimutri ja välise kronsteini topeltkinnitusmeetodeid

     --Otsetoimeline struktuur võimaldab madalat käivitusrõhku kuni 0,05 MPa

Tüüpilised rakendusestsenaariumid

     Mini õhusilindrid, pisikesed pneumaatilised haaratsid, täppisõhupuhumisdüüsid Elektroonikakomplekt, meditsiiniseadmed, pooljuhtide tootmis- ja kontrolliseadmed Vedelikudosaatorid, õhulekke testimise instrumendid Kompaktsed automaatikaseadmed, klapisaared ja mini-FRL õhutöötlusseadmed

Mudeli võrdlus: ARJ310 VS ARJ210

Ühe lause kokkuvõte

     ARJ310 reljeefse minirõhuregulaatoril on ülikompaktne korpus, kahe keermega sisselaskeava, integreeritud surupistik ja kõrge täpsus, mis on optimaalne rõhureguleerimislahendus väikese vooluhulgaga kompaktsete pneumaatiliste süsteemide jaoks.
