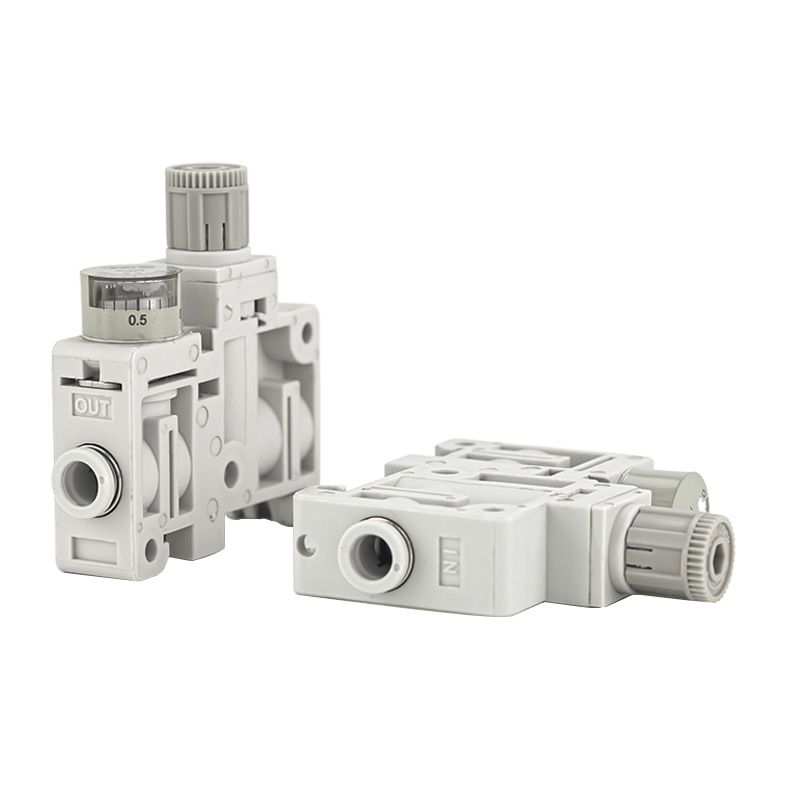

ARM5 seeria ülikompaktne rõhuregulaator (ARM5S)

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     ARM5 ühe regulaatoriga mudel ARM5S on 14 mm ülikitsas otsetoimega kolvi rõhuregulaator, millel on sisseehitatud standardne tagasivoolufunktsioon. Sellel on väikesed mõõtmed, valikuline üks sõltumatu paigaldus või kollektori virnastatud koost, integreeritud ühe puutega surupistikud ja ülitäpne rõhu reguleerimine. See miniregulaator on kohandatud miniatuursete pneumaatiliste ahelate jaoks, millel on ranged ruumipiirangu nõuded.

Struktuur ja tööpõhimõte

     · Otsetoimega kolvikonstruktsioon; reljeefne versioon standardvarustuses, mittereljeefne versioon valikuline

     · Standardne pöördvoolu konstruktsioon võimaldab tagasivoolu väljalaskeavast sisselaskeavasse

     · Integreeritud sisselükatavad liitmikud on saadaval sirge ja põlvega φ4, φ6, 5/32" ja 1/4" torude jaoks

     · Kaks paigalduslahendust: otsene paneelikinnitus ja DIN-liistukinnitus

     · Ülimalt kerge kere, mis kaalub vaid 33 grammi

Põhifunktsioonid

     1. 14 mm ülikompaktne kitsas korpusKere laius on vaid 14 mm ja maht on vähendatud 1/7-ni tavapärastest AR20 standardregulaatoritest. See sobib sujuvalt sisseehitatud masinate, juhtpaneelide ja kompaktsete väikeste rakiste sisse.

     2. Suure täpsusega reguleeritav rõhk Reguleeritav rõhuvahemik hõlmab 0,05–0,7 MPa. Standardne leevendusmudel vabastab ülerõhu automaatselt stabiilse väljundi saavutamiseks; valikuline ilma leevenduseta mudel tagab suurepärase rõhu säilitamise.

     3. Sisseehitatud standardne tagasivoolu funktsioon Sisemine kanal avaneb automaatselt, kui väljundrõhk ületab sisendrõhu. Selle saab paigaldada otse solenoidventiilidest allavoolu, et lihtsustada üldist õhuringi paigutust.

     4. Paindlikud pistikud ja mitu paigaldusviisi Sirge- ja põlveliitmikud on sisend- ja väljalaskeavade jaoks vahetatavad. Regulaator toetab otsest fikseerimist ja DIN-liistude virnastamist koos valikulise küljele paigaldatud manomeetriga, mille nimirõhk on 0,8 MPa.

     5. Korrosioonikindel ja pikk kasutusiga Kombineeritud vaigust ja alumiiniumisulamist korpus on korrosioonikindel. Kohaldatav ümbritseva õhu temperatuur on vahemikus -5 ℃ kuni +60 ℃. Määrdevaba töö tagab stabiilse pikaajalise rattasõidu.

Tehniliste spetsifikatsioonide tabel

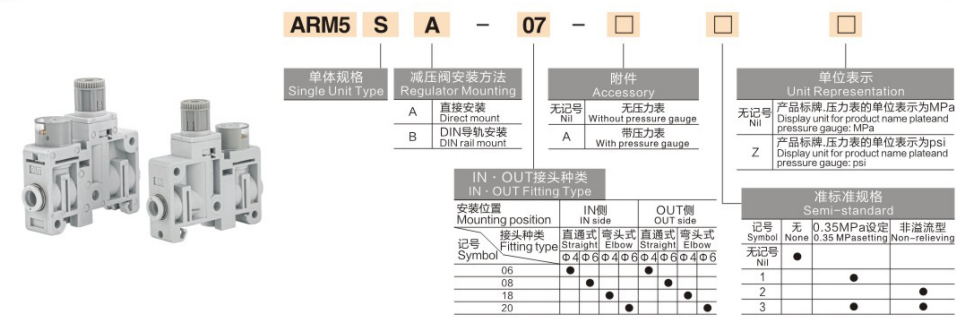

Mudeli koodi selgitus

Näide: ARM5SA-07-A

     · ARM5S: Üks sõltumatu reguleeriv asutus

     · A: DIN-liistu kinnitus; B: otsene paneelikinnitus

     · 07: paigalduskonfiguratsioon (SISSE otse + OUT otse φ6 toru jaoks)

     · V: Varustatud külgmanomeetriga; tühi = ilma gabariidita

Tüüpilised rakendusestsenaariumid

     Miniatuursed automaatikaseadmed ja täppisrakised 3C elektroonikale, meditsiiniseadmetele ja väikestele robotitele Seadmete paigutused äärmiselt piiratud paigaldusruumiga Mikrovoolu täppisjuhtimine: õhu puhumine, vaakum imemine, vedeliku väljastus ja positsioneerimise aktiveerimine Mitmeahelalised kollektori virnastamissüsteemid, toetavad kuni 10 ühendatud jaama.

Ühe lause kokkuvõte

     Minirõhuregulaatoril ARM5S on 14 mm ülikitsas kolbkonstruktsioon, standardne vastupidise voolu konstruktsioon, integreeritud sisestusliitmikud, ühe-/kollektorkinnitus ja ainult 33 g kerge kere, mis on eelistatud lahendus mikrotäpseks pneumaatiliseks rõhureguleerimiseks.Meta pealkiri ja kirjeldusMeta pealkiri: ARM5S 14 mm ülikompaktne minirõhuregulaator | Richge Technology Meta Kirjeldus: Richge ARM5S miniatuurne pneumaatiline regulaator standardse tagasivooluga, DIN-liistu kollektori kinnitusega, kerge 33g disain väikeste täppisautomaatikaahelate jaoks.
